![装置の概要 装置の概要](img/seisankouritsu_01.gif) |
この装置は車載用のセンサの組立てと検査を行う装置で、
作業員がスイッチを押すと、
(1)ワーク設置台が奥に移動
(2)コネクタの圧入
(3)検査
(4)ワーク設置台が途中まで戻る
(5)合格印の捺印
(6)ワーク設置台が最初の位置に戻る
という半自動機です。 |
![](img/seisankouritsu_05.gif) |
![装置仕様 装置仕様](img/seisankouritsu_02.gif) |

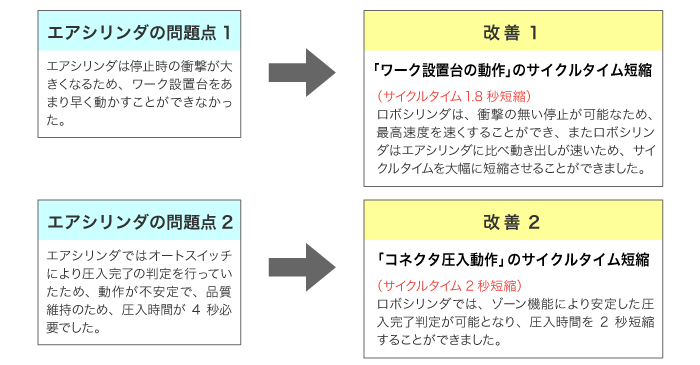

● エアシリンダ使用台数=8台
● 品種対応能力=10種類(3ラインで25品種対応)
● サイクルタイム=14.0秒 |
![](img/seisankouritsu_03-2.gif)
![](img/dotline765.gif)
![](img/cycle-time_01.gif)

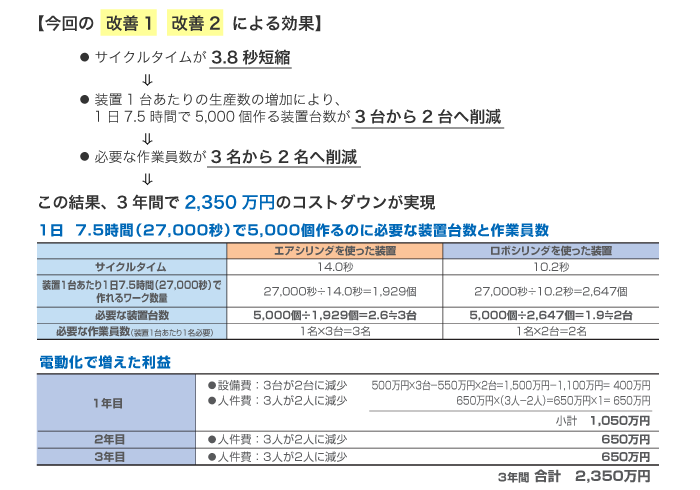

<条件>
1. エアシリンダを使用した設備費(1台)・・・500万円
2. ロボシリンダを使用した設備費(1台)・・・550万円
3. 人件費(1名)・・・650万円/年
|
