EC-CTC5

製品の特長

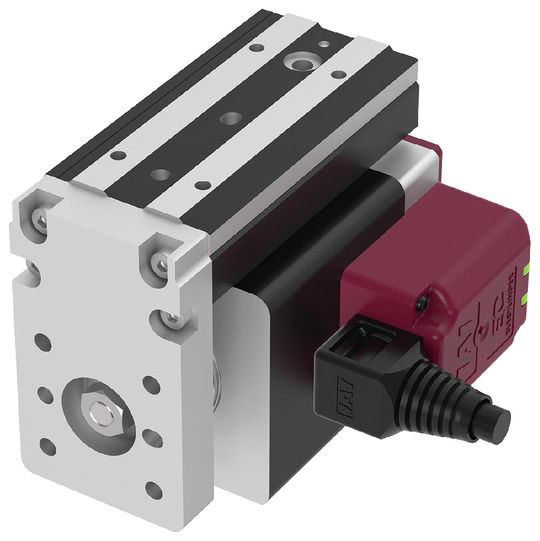

取付姿勢

（注）　上写真はテーブル左取付け（GT4）です。

メインスペック

項目 内容
リード すべりねじリード（mm） 8 4
水平 可搬質量 最大可搬質量（kg） 8 8
速度/加減速度 最高速度（mm/s） 200 100
最高加減速度（G） 0.4 0.1
垂直 可搬質量 最大可搬質量（kg） 4.5 7
速度/加減速度 最高速度（mm/s） 200 100
最高加減速度（G） 0.4 0.1
押付け 押付け時最大推力（N） 71.5 148.7
押付け最高速度（mm/s） 20 20
ブレーキ ブレーキ仕様 無励磁作動電磁ブレーキ
ブレーキ保持力（kgf） 4.5 7
ストローク 最小ストローク（mm） 30 30
最大ストローク（mm） 50 50
ストロークピッチ（mm） 20 20

項目 内容
駆動方式 すべりねじ φ6mm 転造C10
繰返し位置決め精度 ±0.05mm
ロストモーション －（2点間位置決め機能のため、表記できません。）
静的許容モーメント Ma：7.9 N･m
Mb：11.3 N･m
Mc：23.3 N･m
動的許容モーメント
（注8）		 Ma：4.0 N･m
Mb：5.7 N･m
Mc：11.8 N･m
走行寿命 水平1000万回往復動作（50ST走行距離1,000km）、垂直500万回往復動作
使用周囲温度・湿度 0～40℃、10～85％RH以下（結露なきこと）
保護等級 －
耐振動・耐衝撃 4.9m/s2
海外対応規格 CEマーク、RoHS指令
モーター種類 ACサーボモーター（φ42）　（電源容量：最大3.6A）
エンコーダー種類 インクリメンタル
エンコーダーパルス数 16384 pulse/rev
納期 ホームページ［納期照会］に記載

（注8）　基準定格寿命1,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-276ページにて走行寿命をご確認ください。

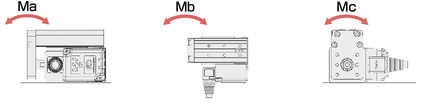

テーブルタイプモーメント方向

速度・加速度別可搬質量表

可搬質量の単位はkgです。

姿勢 水平 垂直
速度 加速度（G）
（mm/s） 0.4 0.4
0 8 4.5
200 8 4.5

姿勢 水平 垂直
速度 加速度（G）
（mm/s） 0.1 0.1
0 8 7
100 8 7

ストロークと最高速度

（単位はmm/s）

リード
（mm）		 30
（mm）		 50
（mm）
8 200
4 100

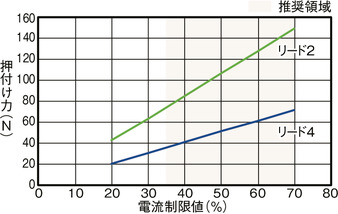

押付け力と電流制限値の相関図

適応コントローラー

（注）　ECシリーズはコントローラー内蔵です。内蔵コントローラーの詳細は、2-769ページをご確認ください。

海外規格

選定上の注意

（1）「メインスペック」の可搬質量は最大値を表記しています。詳細は「速度・加速度別可搬質量表」をご参照ください。
（2）押付け動作を行う場合は「押付け力と電流制限値の相関図」をご参照ください。押付け力は目安の値です。注意点は1-315ページをご確認ください。
（3）テーブル取付け方向は、オプション価格表よりオプション記号を必ず選択してください。
（4）張出し負荷長の目安は、テーブル先端方向130mm以下、テーブル上面方向100mm以下、テーブル側面方向120mm以下です。張出し負荷長については2-109ページの説明をご確認ください。

ページトップへ戻る

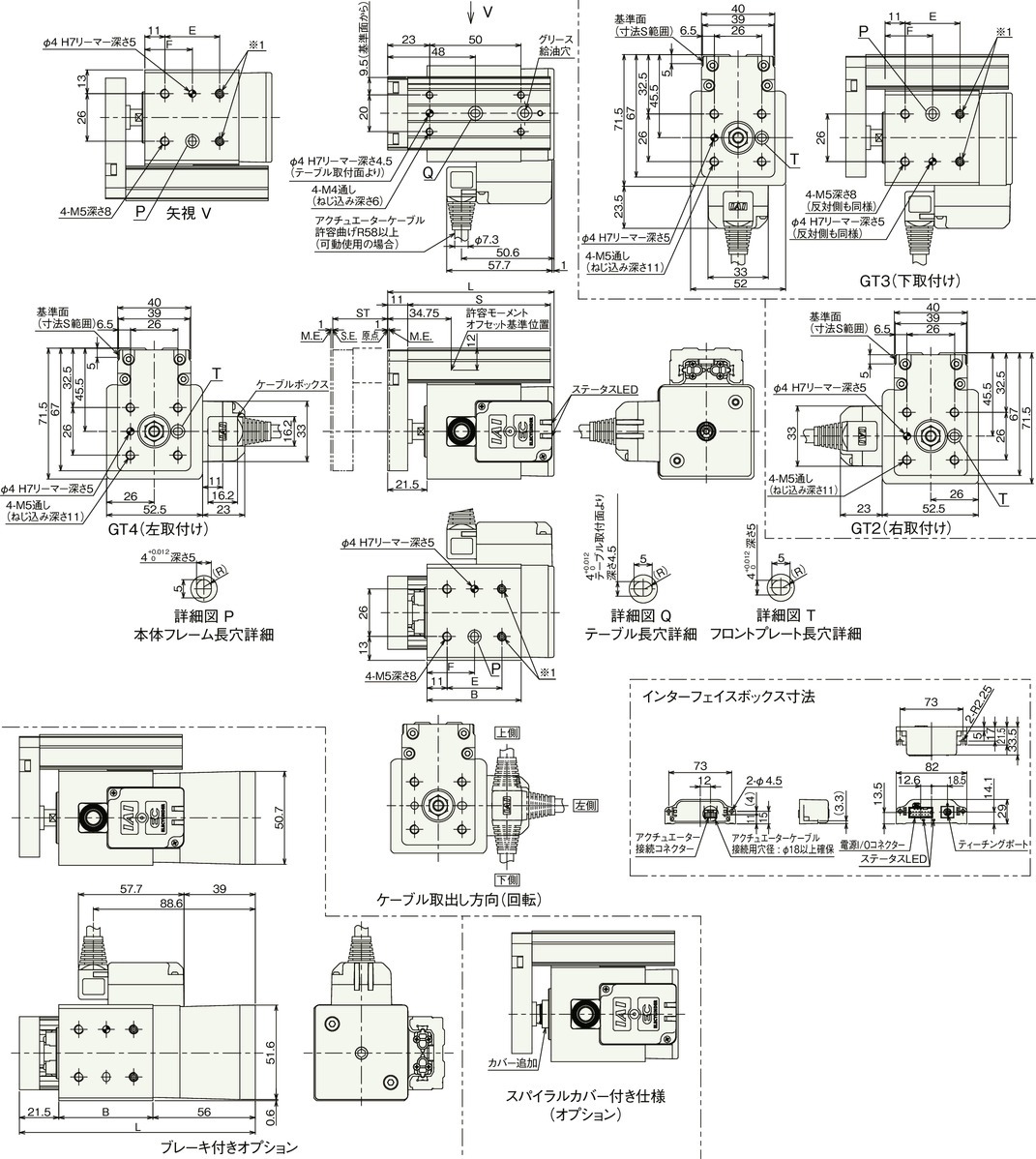

寸法図

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

※1　止めねじが取付けされています。この穴を使用する場合は、止めねじを外してご使用ください。

（注）　原点復帰を行った場合は、テーブルがM.E.まで移動しますので周辺物との干渉にご注意ください。

（注）　ケーブルを固定してケーブルの根元部分が動かないようにしてください。

　ケーブルの分離と交換が可能です。（ケーブルボックス内コネクター接続）

　ケーブル取出し方向はケーブルボックスの方向変更で変えることができます。

（注）　ケーブル取出し方向の変更回数は5回を目安としてください。

ストローク別寸法

ストローク 30 50
L ブレーキ無し 91 111
ブレーキ有り 129 149
S 78 98
B 51.5 71.5
E 30 50
F 26 36

ストローク別質量

ストローク 30 50
質量
（kg）		 ブレーキ無し 0.83 0.98
ブレーキ有り 1.09 1.24
