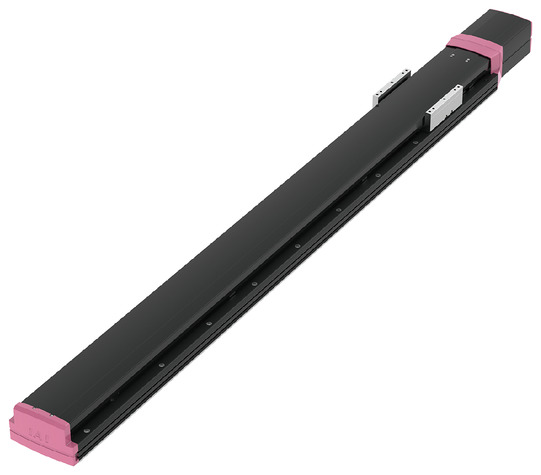

EC-S18XLP

〈高可搬仕様〉

製品の特長

取付姿勢

メインスペック

項目 内容
リード ボールねじリード（mm） 10
水平 可搬質量 最大可搬質量（kg）（注5） 400
速度/加減速度 最高速度（mm/s） 500
定格加減速度（G） 0.2
最高加減速度（G） 0.7
垂直 可搬質量 最大可搬質量（kg）（注5） 80
速度/加減速度 最高速度（mm/s） 500
定格加減速度（G） 0.2
最高加減速度（G） 0.5
推力 定格推力（N） 1276
ブレーキ ブレーキ仕様 無励磁作動電磁ブレーキ
ブレーキ保持力（kgf） 80
ストローク 最小ストローク（mm） 750
最大ストローク（mm） 2200
ストロークピッチ（mm） 50

（注5）　ダブルスライダー仕様（W）選択時は、最大可搬質量が低下します。詳細は下記の表をご参照ください。

項目 内容
駆動方式 ボールねじ　φ20mm　転造C5相当
繰返し位置決め精度 ±0.01mm
ロストモーション －（2点間位置決め機能のため、表記できません。）
ベース 専用アルミ押出材（A6063SS-T6相当）　黒色アルマイト処理
リニアガイド 直動無限循環型
静的許容モーメント
（注6）		 Ma ： 1030 N･m 【5470 N･m】
Mb ： 1030 N･m 【5470 N･m】
Mc ： 2510 N･m 【5030 N･m】
動的許容モーメント
（注6）（注7）		 Ma ： 214 N･m 【919 N･m】
Mb ： 214 N･m 【919 N･m】
Mc ： 520 N･m 【845 N･m】
使用周囲温度・湿度 0～40℃、85％RH以下（結露なきこと）
保護等級 －
耐振動・耐衝撃 4.9m/s2
海外対応規格 CEマーク、RoHS指令
モーター種類 ACサーボモーター（200V）
モーター定格容量 750W
エンコーダー種類 バッテリーレスアブソリュート
エンコーダーパルス数 16384 pulse/rev
納期 ホームページ［納期照会］に記載

（注6）　【　】内はダブルスライダー仕様（W）選択時の数値です。

（注7）　基準定格寿命10,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-276ページにて走行寿命をご確認ください。

スライダータイプモーメント方向

速度・加速度別可搬質量表

可搬質量の単位はkgです。

姿勢 水平 垂直
速度 加速度（G）
（mm/s） 0.2 0.3 0.5 0.7 0.2 0.3 0.5
0 400 265 160 95 80 80 64
500 400 265 160 95 80 80 64

ストロークと最高速度

（単位はmm/s）

ストローク
リード（mm) 		750～1750 1800 1850 1900 1950 2000 2050 2100 2150 2200
（50mmごと) （mm) （mm) （mm) （mm) （mm) （mm) （mm) （mm) （mm)
10 500 480 460 441 423 406 391 376 362 348

適応コントローラー

（注）　ECシリーズはコントローラー内蔵です。内蔵コントローラーの詳細は、2-781ページをご確認ください。

　また、200Vで駆動するエレシリンダーについては、専用のモーター駆動用DC電源「PSA-200」が必要です。「PSA-200」の詳細については2-784ページをご確認ください

海外規格

選定上の注意

（1）ストロークが長くなると、ボールねじの危険回転数の関係から最高速度が低下します。「ストロークと最高速度」にて希望するストロークの最高速度をご確認ください。
（2）「メインスペック」の可搬質量は最大値を表記しています。詳細は「速度・加速度別可搬質量表」をご参照ください。
（3）押付け動作を行うことはできません。
（4）動作させるにはモーター駆動用DC電源「PSA-200」が必要です。「PSA-200」1台で最大6軸分の接続が可能です。詳細については2-784ページをご確認ください。
（5）動作条件（搬送質量、加減速度）によって使用可能なデューティー比の目安は変化します。詳細は1-328ページをご参照ください。
（6）取付け姿勢によっては注意が必要です。詳細は1-307ページをご確認ください。
（7）張出し負荷長の目安は、Ma・Mb・Mc方向900mm以下（ダブルスライダー仕様時は1260mm以下）です。張出し負荷長については2-109ページの説明をご確認ください。
（8）中間サポートタイプでは、動作時にサポート機構の構造による衝突音が発生します。（スペック上は問題ありません）

ページトップへ戻る

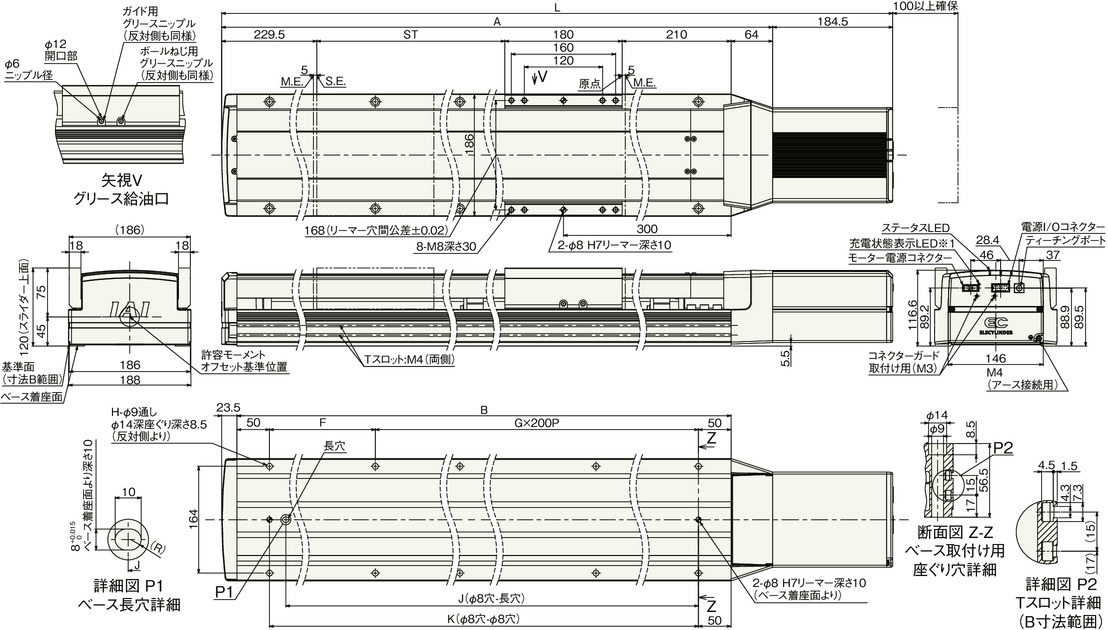

寸法図

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

※1　充電状態表示LED点灯中は、コントローラー内部に充電された状態です。感電防止のため、配線・点検作業は電源遮断後にLEDが消灯していることを確認してから行ってください。

（注）　原点復帰を行った場合は、スライダーがM.E.まで移動しますので周囲との干渉にご注意ください。

ストローク別寸法

ストローク 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450
L 1618 1668 1718 1768 1818 1868 1918 1968 2018 2068 2118 2168 2218 2268 2318
A 1433.5 1483.5 1533.5 1583.5 1633.5 1683.5 1733.5 1783.5 1833.5 1883.5 1933.5 1983.5 2033.5 2083.5 2133.5
B 1346 1396 1446 1496 1546 1596 1646 1696 1746 1796 1846 1896 1946 1996 2046
F 246 296 146 196 246 296 146 196 246 296 146 196 246 296 146
G 5 5 6 6 6 6 7 7 7 7 8 8 8 8 9
H 14 14 16 16 16 16 18 18 18 18 20 20 20 20 22
J 1221 1271 1321 1371 1421 1471 1521 1571 1621 1671 1721 1771 1821 1871 1921
K 1246 1296 1346 1396 1446 1496 1546 1596 1646 1696 1746 1796 1846 1896 1946

ストローク別寸法

ストローク 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200
L 2368 2418 2468 2518 2568 2618 2668 2718 2768 2818 2868 2918 2968 3018 3068
A 2183.5 2233.5 2283.5 2333.5 2383.5 2433.5 2483.5 2533.5 2583.5 2633.5 2683.5 2733.5 2783.5 2833.5 2883.5
B 2096 2146 2196 2246 2296 2346 2396 2446 2496 2546 2596 2646 2696 2746 2796
F 196 246 296 146 196 246 296 146 196 246 296 146 196 246 296
G 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12
H 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28
J 1971 2021 2071 2121 2171 2221 2271 2321 2371 2421 2471 2521 2571 2621 2671
K 1996 2046 2096 2146 2196 2246 2296 2346 2396 2446 2496 2546 2596 2646 2696

ストローク別質量

ストローク 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450
質量
（kg）		 ブレーキ
無し		 32.1 32.9 33.7 34.5 35.4 36.2 37.0 37.8 38.6 39.4 40.2 41.1 41.9 43.4 44.2
ブレーキ
有り		 32.7 33.5 34.3 35.1 35.9 36.8 37.6 38.4 39.2 40.0 40.8 41.6 42.5 44.0 44.8

ストローク別質量

ストローク 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200
質量
（kg）		 ブレーキ
無し		 45.1 45.9 46.7 47.5 48.4 49.2 50.0 50.8 51.7 52.5 53.3 54.1 55.0 55.8 56.6
ブレーキ
有り		 45.6 46.5 47.3 48.1 48.9 49.8 50.6 51.4 52.2 53.1 53.9 54.7 55.5 56.4 57.2

速度・加速度別可搬質量表（ダブルスライダー仕様）

可搬質量の単位はkgです。

姿勢 水平 垂直
速度 加速度（G）
（mm/s） 0.2 0.3 0.5 0.7 0.2 0.3 0.5
0 396 261 156 91 76 76 60
500 396 261 156 91 76 76 60

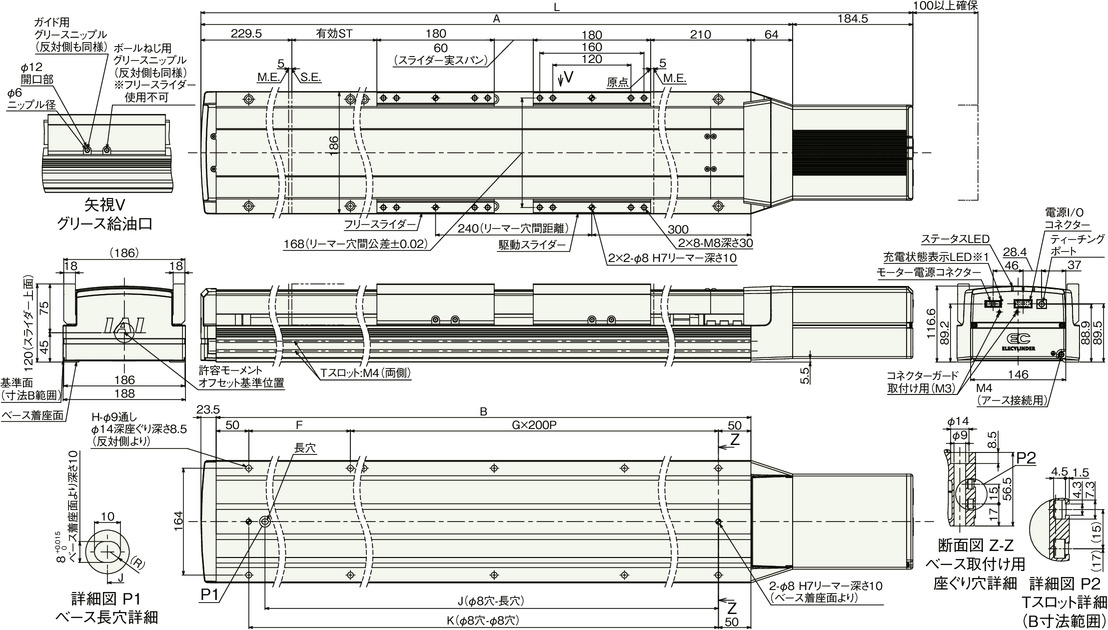

寸法図（ダブルスライダー仕様）

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

図面（ダブルスライダー仕様）

※1　充電状態表示LED点灯中は、コントローラー内部に充電された状態です。感電防止のため、配線・点検作業は電源遮断後にLEDが消灯していることを確認してから行ってください。

（注）　原点復帰を行った場合は、スライダーがM.E.まで移動しますので周囲との干渉にご注意ください。

ストローク別寸法

呼びストローク 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450
有効ストローク 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210
L 1618 1668 1718 1768 1818 1868 1918 1968 2018 2068 2118 2168 2218 2268 2318
A 1433.5 1483.5 1533.5 1583.5 1633.5 1683.5 1733.5 1783.5 1833.5 1883.5 1933.5 1983.5 2033.5 2083.5 2133.5
B 1346 1396 1446 1496 1546 1596 1646 1696 1746 1796 1846 1896 1946 1996 2046
F 246 296 146 196 246 296 146 196 246 296 146 196 246 296 146
G 5 5 6 6 6 6 7 7 7 7 8 8 8 8 9
H 14 14 16 16 16 16 18 18 18 18 20 20 20 20 22
J 1221 1271 1321 1371 1421 1471 1521 1571 1621 1671 1721 1771 1821 1871 1921
K 1246 1296 1346 1396 1446 1496 1546 1596 1646 1696 1746 1796 1846 1896 1946

ストローク別寸法（ダブルスライダー仕様）

呼びストローク 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200
有効ストローク 1260 1310 1360 1410 1460 1510 1560 1610 1660 1710 1760 1810 1860 1910 1960
L 2368 2418 2468 2518 2568 2618 2668 2718 2768 2818 2868 2918 2968 3018 3068
A 2183.5 2233.5 2283.5 2333.5 2383.5 2433.5 2483.5 2533.5 2583.5 2633.5 2683.5 2733.5 2783.5 2833.5 2883.5
B 2096 2146 2196 2246 2296 2346 2396 2446 2496 2546 2596 2646 2696 2746 2796
F 196 246 296 146 196 246 296 146 196 246 296 146 196 246 296
G 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12
H 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28
J 1971 2021 2071 2121 2171 2221 2271 2321 2371 2421 2471 2521 2571 2621 2671
K 1996 2046 2096 2146 2196 2246 2296 2346 2396 2446 2496 2546 2596 2646 2696

（注）　呼びストローク：型式上のストローク

　有効ストローク：実際に動作可能なストローク

ストローク別質量

呼びストローク 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450
有効ストローク 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210
質量
（kg）		 ブレーキ
無し		 36.1 36.9 37.7 38.5 39.4 40.2 41.0 41.8 42.6 43.4 44.2 45.1 45.9 47.4 48.2
ブレーキ
有り		 36.7 37.5 38.3 39.1 39.9 40.8 41.6 42.4 43.2 44.0 44.8 45.6 46.5 48.0 48.8

ストローク別質量（ダブルスライダー仕様）

呼びストローク 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200
有効ストローク 1260 1310 1360 1410 1460 1510 1560 1610 1660 1710 1760 1810 1860 1910 1960
質量
（kg）		 ブレーキ
無し		 49.1 49.9 50.7 51.5 52.4 53.2 54.0 54.8 55.7 56.5 57.3 58.1 59.0 59.8 60.6
ブレーキ
有り		 49.6 50.5 51.3 52.1 52.9 53.8 54.6 55.4 56.2 57.1 57.9 58.7 59.5 60.4 61.2

（注）　シングルスライダー仕様にフリースライダー4kgを加えた質量です。
