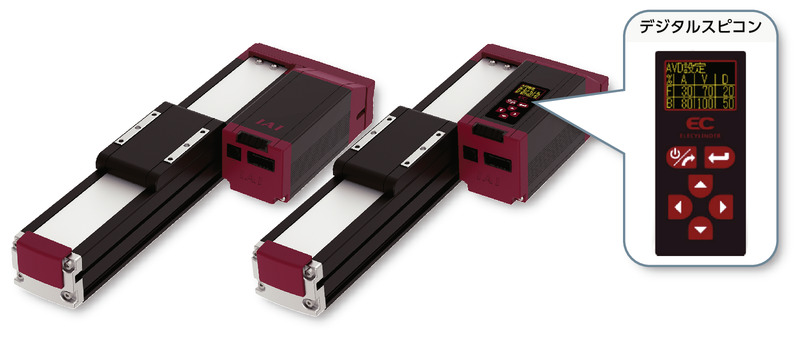

製品の特長
取付姿勢
（注） 上写真はモーター左折返し仕様（ML）です。
メインスペック
| 項目 | 内容 | |||||
|---|---|---|---|---|---|---|
| リード | ボールねじリード（mm） | 20 | 12 | 6 | 3 | |
| 水平 | 可搬質量 | 最大可搬質量（kg）（省電力無効） | 15 | 26 | 32 | 40 |
| 最大可搬質量（kg）（省電力有効） | 8 | 14 | 20 | 25 | ||
| 速度/加減速度 | 最高速度（mm/s） | 800 | 700 | 450 | 225 | |
| 最低速度（mm/s） | 25 | 15 | 8 | 4 | ||
| 定格加減速度（G） | 0.3 | 0.3 | 0.3 | 0.3 | ||
| 最高加減速度（G） | 1 | 1 | 1 | 1 | ||
| 垂直 | 可搬質量 | 最大可搬質量（kg）（省電力無効） | 1 | 2.5 | 6 | 12.5 |
| 最大可搬質量（kg）（省電力有効） | 0.75 | 2 | 5 | 10 | ||
| 速度/加減速度 | 最高速度（mm/s） | 800 | 700 | 400 | 225 | |
| 最低速度（mm/s） | 25 | 15 | 8 | 4 | ||
| 定格加減速度（G） | 0.3 | 0.3 | 0.3 | 0.3 | ||
| 最高加減速度（G） | 0.5 | 0.5 | 0.5 | 0.5 | ||
| 押付け | 押付け時最大推力（N） | 67 | 112 | 224 | 449 | |
| 押付け最高速度（mm/s） | 20 | 20 | 20 | 20 | ||
| ブレーキ | ブレーキ仕様 | 無励磁作動電磁ブレーキ | ||||
| ブレーキ保持力（kgf） | 1 | 2.5 | 6 | 12.5 | ||
| ストローク | 最小ストローク（mm） | 350 | 300 | 250 | 250 | |
| 最大ストローク（mm） | 800 | 800 | 800 | 800 | ||
| ストロークピッチ（mm） | 50 | 50 | 50 | 50 | ||
| 項目 | 内容 |
|---|---|
| 駆動方式 | ボールねじ φ10mm 転造C10 |
| 繰返し位置決め精度 | リード3/6/12：±0.02mm、リード20：±0.03mm |
| ロストモーション | －（2点間位置決め機能のため、表記できません。） |
| ベース | 専用アルミ押出材（A6063SS-T5相当） 黒色アルマイト処理 |
| リニアガイド | 直動無限循環型 |
| 静的許容モーメント | Ma : 48.5 N･m |
| Mb : 69.3 N･m | |
| Mc : 97.1 N･m | |
| 動的許容モーメント （注10） | Ma : 11.6 N･m |
| Mb : 16.6 N･m | |
| Mc : 23.3 N･m | |
| 使用周囲温度・湿度 | 0～40℃、85％RH以下（結露なきこと） |
| 保護等級 | IP20 |
| 耐振動・耐衝撃 | 4.9m/s2 |
| 海外対応規格 | CEマーク、RoHS指令 |
| モーター種類 | パルスモーター（□42） （電源容量：最大4.2A） |
| エンコーダー種類 | インクリメンタル／バッテリーレスアブソリュート |
| エンコーダーパルス数 | 800 pulse/rev |
| 納期 | ホームページ［納期照会］に記載 |
（注10） 基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-276ページにて走行寿命をご確認ください。
スライダータイプモーメント方向
速度・加速度別可搬質量表 ※出荷時は省電力設定無効です。詳細は1-23ページをご参照ください。
省電力設定無効（パワーモード） 可搬質量の単位はkgです。空欄は動作不可となります。
| 姿勢 | 水平 | 垂直 | ||||
|---|---|---|---|---|---|---|
| 速度 （mm/s） | 加速度（G） | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 15 | 10 | 8 | 7 | 1 | 1 |
| 160 | 15 | 10 | 8 | 7 | 1 | 1 |
| 320 | 12 | 10 | 8 | 6 | 1 | 1 |
| 480 | 12 | 9 | 8 | 6 | 1 | 1 |
| 640 | 12 | 6.5 | 6 | 5 | 1 | 1 |
| 800 | 9 | 5 | 4 | 3 | 1 | 1 |
| 姿勢 | 水平 | 垂直 | ||||
|---|---|---|---|---|---|---|
| 速度 （mm/s） | 加速度（G） | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 26 | 18 | 16 | 14 | 2.5 | 2.5 |
| 80 | 26 | 18 | 16 | 14 | 2.5 | 2.5 |
| 200 | 26 | 18 | 16 | 14 | 2.5 | 2.5 |
| 320 | 26 | 18 | 14 | 12 | 2.5 | 2.5 |
| 440 | 26 | 18 | 12 | 9 | 2.5 | 2.5 |
| 560 | 18 | 12 | 7 | 5 | 2.5 | 2.5 |
| 700 | 10 | 5 | 4 | 3 | 1.5 | 1 |
（注） 「G5」オプション選択時は注意事項参照
| 姿勢 | 水平 | 垂直 | ||||
|---|---|---|---|---|---|---|
| 速度 （mm/s） | 加速度（G） | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 32 | 26 | 24 | 20 | 6 | 6 |
| 40 | 32 | 26 | 24 | 20 | 6 | 6 |
| 100 | 32 | 26 | 24 | 20 | 6 | 6 |
| 160 | 32 | 26 | 24 | 20 | 6 | 6 |
| 220 | 32 | 26 | 24 | 20 | 6 | 6 |
| 280 | 32 | 26 | 18 | 15 | 6 | 5.5 |
| 340 | 25 | 14 | 12 | 9 | 4 | 3.5 |
| 400 | 14 | 6 | 4 | 2 | 2.5 | 1.5 |
| 450 | 6 | |||||
（注） 「G5」オプション選択時は注意事項参照
| 姿勢 | 水平 | 垂直 | ||||
|---|---|---|---|---|---|---|
| 速度 （mm/s） | 加速度（G） | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 40 | 35 | 35 | 35 | 12.5 | 12.5 |
| 50 | 40 | 35 | 35 | 35 | 12.5 | 12.5 |
| 80 | 40 | 35 | 35 | 30 | 12.5 | 12.5 |
| 110 | 40 | 35 | 35 | 30 | 12.5 | 12.5 |
| 140 | 40 | 35 | 35 | 28 | 12.5 | 12.5 |
| 170 | 40 | 28 | 15 | 10 | 9 | 8 |
| 200 | 24 | 12 | 4 | 5 | 3 | |
| 225 | 4 | 1 | ||||
（注） 「G5」オプション選択時は注意事項参照
省電力設定有効（省エネモード） 可搬質量の単位はkgです。空欄は動作不可となります。
| 姿勢 | 水平 | 垂直 | |
|---|---|---|---|
| 速度 （mm/s） | 加速度（G） | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 8 | 5 | 0.75 |
| 160 | 8 | 5 | 0.75 |
| 320 | 8 | 5 | 0.75 |
| 480 | 8 | 4 | 0.75 |
| 640 | 6 | 3 | 0.75 |
| 800 | 4 | 1.5 | 0.5 |
| 姿勢 | 水平 | 垂直 | |
|---|---|---|---|
| 速度 （mm/s） | 加速度（G） | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 14 | 10 | 2 |
| 80 | 14 | 10 | 2 |
| 200 | 14 | 10 | 2 |
| 320 | 14 | 10 | 2 |
| 440 | 11 | 7 | 1.5 |
| 560 | 7 | 2.5 | 1 |
| 680 | 2 | ||
（注） 「G5」オプション選択時は注意事項参照
| 姿勢 | 水平 | 垂直 | |
|---|---|---|---|
| 速度 （mm/s） | 加速度（G） | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 20 | 14 | 5 |
| 40 | 20 | 14 | 5 |
| 100 | 20 | 14 | 5 |
| 160 | 20 | 14 | 5 |
| 220 | 16 | 14 | 4 |
| 280 | 13 | 7 | 2.5 |
| 340 | 3 | ||
（注） 「G5」オプション選択時は注意事項参照
| 姿勢 | 水平 | 垂直 | |
|---|---|---|---|
| 速度 （mm/s） | 加速度（G） | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 25 | 22 | 10 |
| 20 | 25 | 22 | 10 |
| 50 | 25 | 22 | 10 |
| 80 | 25 | 22 | 10 |
| 110 | 20 | 14 | 8 |
| 140 | 15 | 11 | 5 |
| 170 | 3 | ||
（注） 「G5」オプション選択時は注意事項参照
＜「G5」（指定グリース塗布仕様）オプション選択時の注意事項＞
使用周囲温度10℃以下で使用する場合は、下記の速度以下でご使用ください。
・リード12 ： 440㎜/s以下
・リード6 ： 220㎜/s以下
・リード3 ： 110㎜/s以下
ストロークと最高速度
（単位はmm/s）
| リード （mm） | 省電力 設定 | 250 （mm） | 300 （mm） | 350～450 （50mmごと） | 500 （mm） | 550 （mm） | 600 （mm） | 650 （mm） | 700 （mm） | 750 （mm） | 800 （mm） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 無効 | 800 | 700 | 620 | |||||||
| 有効 | 800 | 700 | 620 | ||||||||
| 12 | 無効 | 700 | 560 | 500 | 430 | 380 | 330 | ||||
| 有効 | 680＜560＞ | 560 | 500 | 430 | 380 | 330 | |||||
| 6 | 無効 | 450＜400＞ | 410 ＜400＞ | 340 | 290 | 250 | 210 | 180 | 160 | ||
| 有効 | 340＜280＞ | 290 ＜280＞ | 250 | 210 | 180 | 160 | |||||
| 3 | 無効 | 225 | 200 | 170 | 140 | 120 | 105 | 90 | 80 | ||
| 有効 | 170＜140＞ | 140 | 120 | 105 | 90 | 80 | |||||
（注） ＜ ＞内は垂直使用の場合です。
（注） 空欄は設定なしとなります。

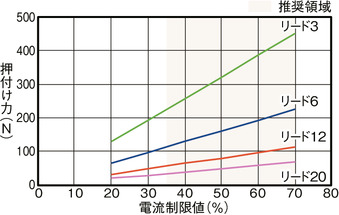

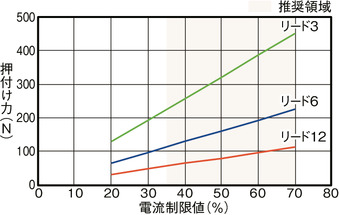

押付け力と電流制限値の相関図
適応コントローラー
（注） ECシリーズはコントローラー内蔵です。内蔵コントローラーの詳細は、2-769ページをご確認ください。
海外規格
選定上の注意
 | （1）ストロークが長くなると、ボールねじの危険回転数の関係から最高速度が低下します。「ストロークと最高速度」にて希望するストロークの最高速度をご確認ください。 （2）「メインスペック」の可搬質量は最大値を表記しています。省電力設定を有効にする場合は、メインスペックが変わりますので、詳細は「速度・加速度別可搬質量表」をご参照ください。 （3）押付け動作を行う場合は「押付け力と電流制限値の相関図」をご参照ください。押付け力は目安の値です。注意点は1-315ページをご確認ください。 （4） 使用周囲温度によって、デューティー比の制限が必要です。詳細は1-326ページをご参照ください。 （5）取付け姿勢によっては注意が必要です。詳細は1-307ページをご確認ください。 （6）張出し負荷長の目安は、Ma・Mb・Mc方向220mm以下（ダブルスライダー仕様時は440mm以下）です。張出し負荷長については2-109ページの説明をご確認ください。 （7）取付け物体の重心位置は、張出し距離の1/2以下としてください。張出し距離や負荷モーメントが許容値内であっても、動作中に異常な振動や音などが発生する場合は、動作条件を緩めてご使用ください。 （8）ダブルスライダー仕様選択時の手配型式、注意事項は1-293ページをご参照ください。 |

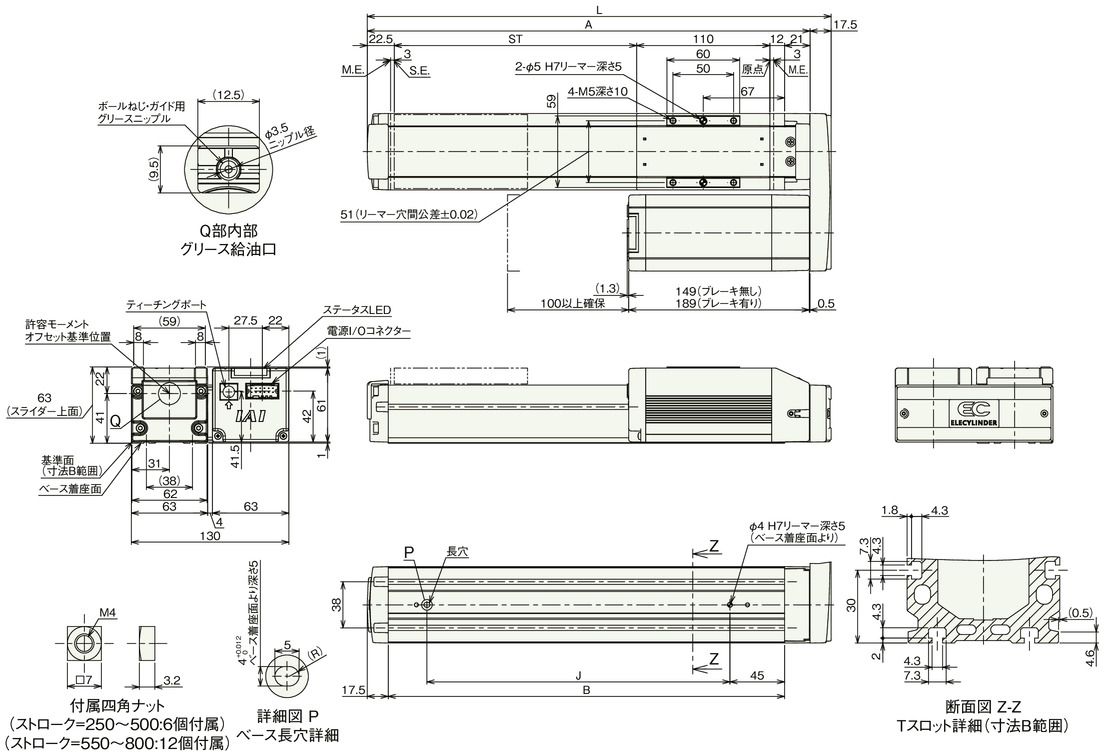

寸法図
EC-S6□AR
ST：ストローク
M.E.：メカニカルエンド
S.E.：ストロークエンド
（注） 原点復帰を行った場合は、スライダーがM.E.まで移動しますので周囲との干渉にご注意ください。
（注） 四角ナットにはナットホルダー（ストローク=250～500：6個、550～800：12個）が付属されます。
（注） 下図はモーター左折返し仕様（ML）です。
ストローク別寸法
| ストローク | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 433 | 483 | 533 | 583 | 633 | 683 | 733 | 783 | 833 | 883 | 933 | 983 |
| A | 415.5 | 465.5 | 515.5 | 565.5 | 615.5 | 665.5 | 715.5 | 765.5 | 815.5 | 865.5 | 915.5 | 965.5 |
| B | 377 | 427 | 477 | 527 | 577 | 627 | 677 | 727 | 777 | 827 | 877 | 927 |
| J | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 |
ストローク別質量
| ストローク | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 質量 （kg） | ブレーキ無し | 3.1 | 3.3 | 3.5 | 3.7 | 3.9 | 4.1 | 4.3 | 4.5 | 4.7 | 4.9 | 5.1 | 5.3 |
| ブレーキ有り | 3.3 | 3.5 | 3.7 | 3.9 | 4.1 | 4.3 | 4.5 | 4.7 | 4.9 | 5.1 | 5.3 | 5.5 | |

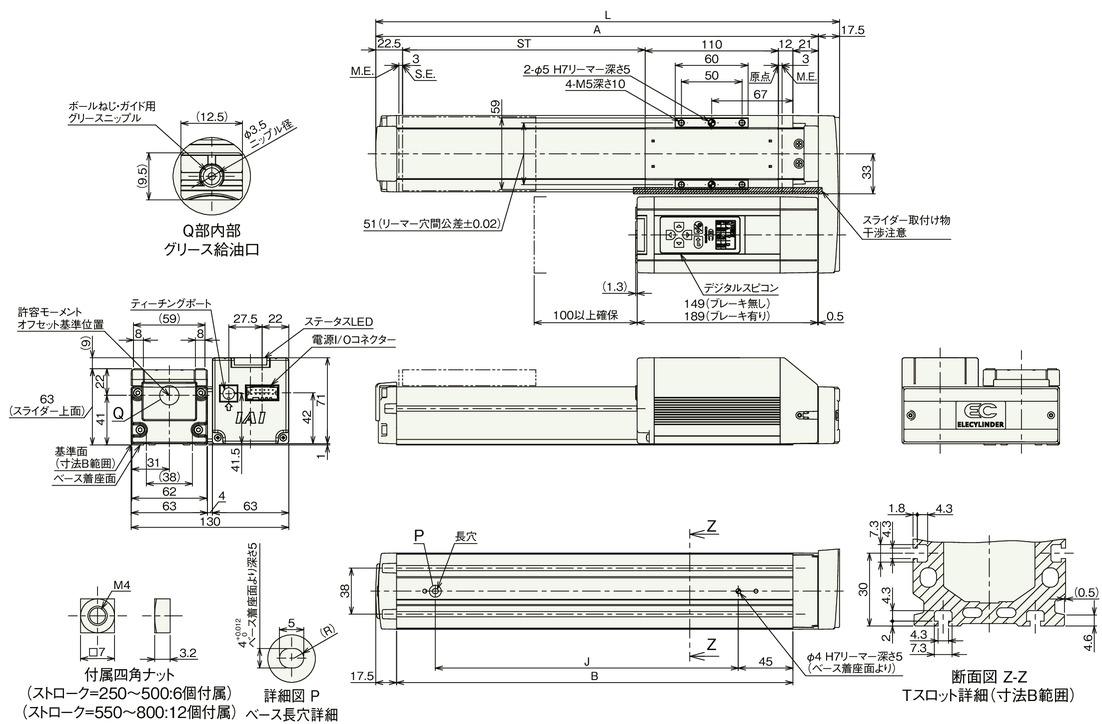

EC-DS6□AR〈デジタルスピコン付き〉
ST：ストローク
M.E.：メカニカルエンド
S.E.：ストロークエンド
（注） 原点復帰を行った場合は、スライダーがM.E.まで移動しますので周囲との干渉にご注意ください。
（注） 四角ナットにはナットホルダー（ストローク=250～500：6個、550～800：12個）が付属されます。
（注） 下図はモーター左折返し仕様（ML）です。
ストローク別寸法
| ストローク | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 433 | 483 | 533 | 583 | 633 | 683 | 733 | 783 | 833 | 883 | 933 | 983 |
| A | 415.5 | 465.5 | 515.5 | 565.5 | 615.5 | 665.5 | 715.5 | 765.5 | 815.5 | 865.5 | 915.5 | 965.5 |
| B | 377 | 427 | 477 | 527 | 577 | 627 | 677 | 727 | 777 | 827 | 877 | 927 |
| J | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 |
ストローク別質量
| ストローク | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 質量 （kg） | ブレーキ無し | 3.1 | 3.3 | 3.5 | 3.7 | 3.9 | 4.1 | 4.3 | 4.5 | 4.7 | 5.0 | 5.2 | 5.4 |
| ブレーキ有り | 3.3 | 3.5 | 3.7 | 3.9 | 4.1 | 4.3 | 4.5 | 4.7 | 4.9 | 5.2 | 5.4 | 5.6 | |
メインスペック（ダブルスライダー仕様）
| 項目 | 内容 | ||||
|---|---|---|---|---|---|
| リード | ボールねじリード（mm） | 12 | 6 | 3 | |
| 水平 | 可搬質量 | 最大可搬質量（kg）（省電力無効） | 24 | 30 | 38 |
| 最大可搬質量（kg）（省電力有効） | 12 | 18 | 23 | ||
| 速度/加減速度 | 最高速度（mm/s） | 560 | 340 | 200 | |
| 最低速度（mm/s） | 15 | 8 | 4 | ||
| 定格加減速度（G） | 0.3 | 0.3 | 0.3 | ||
| 最高加減速度（G） | 1 | 1 | 1 | ||
| 垂直 | 可搬質量 | 最大可搬質量（kg）（省電力無効） | － | 4 | 10 |
| 最大可搬質量（kg）（省電力有効） | － | 3 | 8 | ||
| 速度/加減速度 | 最高速度（mm/s） | － | 280 | 170 | |
| 最低速度（mm/s） | － | 8 | 4 | ||
| 定格加減速度（G） | － | 0.3 | 0.3 | ||
| 最高加減速度（G） | － | 0.5 | 0.5 | ||
| 押付け | 押付け時最大推力（N） | 112 | 224 | 449 | |
| 押付け最高速度（mm/s） | 20 | 20 | 20 | ||
| ブレーキ | ブレーキ仕様 | 無励磁作動電磁ブレーキ | |||
| ブレーキ保持力（kgf） | 2.5 | 6 | 12.5 | ||
| ストローク | 最小呼びストローク（mm） | 300 | 250 | 250 | |
| 最小有効ストローク（mm） | 150 | 100 | 100 | ||
| 最大呼びストローク（mm） | 800 | 800 | 800 | ||
| 最大有効ストローク（mm） | 650 | 650 | 650 | ||
| ストロークピッチ（mm） | 50 | 50 | 50 | ||
（注） 呼びストローク：型式上のストローク
有効ストローク：実際に動作可能なストローク
（注） リード12は垂直設置できません。
| 項目 | 内容 |
|---|---|
| 駆動方式 | ボールねじ φ10mm 転造C10 |
| 繰返し位置決め精度 | ±0.02mm |
| ロストモーション | －（2点間位置決め機能のため、表記できません。） |
| ベース | 専用アルミ押出材（A6063SS-T5相当） 黒色アルマイト処理 |
| リニアガイド | 直動無限循環型 |
| 静的許容モーメント | Ma : 364 N･m |
| Mb : 520 N･m | |
| Mc : 129 N･m | |
| 動的許容モーメント （注11） | Ma : 106 N･m |
| Mb : 152 N･m | |
| Mc : 37.9 N･m | |
| 使用周囲温度・湿度 | 0～40℃、85％RH以下（結露なきこと） |
| 保護等級 | IP20 |
| 耐振動・耐衝撃 | 4.9m/s2 |
| 海外対応規格 | CEマーク、RoHS指令 |
| モーター種類 | パルスモーター（□42） （電源容量：最大4.2A） |
| エンコーダー種類 | インクリメンタル／バッテリーレスアブソリュート |
| エンコーダーパルス数 | 800 pulse/rev |
| 納期 | ホームページ［納期照会］に記載 |
（注11） 基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-276ページにて走行寿命をご確認ください。
スライダータイプモーメント方向
速度・加速度別可搬質量表（ダブルスライダー仕様） ※出荷時は省電力設定無効です。詳細は1-23ページをご参照ください。
省電力設定無効（パワーモード） 可搬質量の単位はkgです。空欄は動作不可となります。
| 姿勢 | 水平 | 垂直 | ||||
|---|---|---|---|---|---|---|
| 速度 （mm/s） | 加速度（G） | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 24 | 16 | 14 | 12 | ||
| 80 | 24 | 16 | 14 | 12 | ||
| 200 | 24 | 16 | 14 | 12 | ||
| 320 | 24 | 16 | 10 | 8 | ||
| 440 | 18 | 10 | 5 | 3 | ||
| 560 | 7 | 4 | ||||
| 姿勢 | 水平 | 垂直 | ||||
|---|---|---|---|---|---|---|
| 速度 （mm/s） | 加速度（G） | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 30 | 24 | 22 | 18 | 4 | 4 |
| 40 | 30 | 24 | 22 | 18 | 4 | 4 |
| 100 | 30 | 24 | 22 | 18 | 4 | 4 |
| 160 | 30 | 24 | 22 | 18 | 4 | 4 |
| 220 | 28 | 22 | 18 | 14 | 2 | 2 |
| 280 | 26 | 20 | 3 | 1 | 2 | 1 |
| 340 | 6 | |||||
| 姿勢 | 水平 | 垂直 | ||||
|---|---|---|---|---|---|---|
| 速度 （mm/s） | 加速度（G） | |||||
| 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 | |
| 0 | 38 | 33 | 33 | 33 | 10 | 10 |
| 50 | 38 | 33 | 33 | 33 | 10 | 10 |
| 80 | 38 | 33 | 33 | 28 | 10 | 10 |
| 110 | 38 | 33 | 33 | 28 | 10 | 10 |
| 140 | 36 | 31 | 28 | 24 | 8 | 8 |
| 170 | 34 | 22 | 2.5 | 2 | ||
| 200 | 7 | |||||
省電力設定有効（省エネモード） 可搬質量の単位はkgです。空欄は動作不可となります。
| 姿勢 | 水平 | 垂直 | |
|---|---|---|---|
| 速度 （mm/s） | 加速度（G） | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 12 | 8 | |
| 80 | 12 | 8 | |
| 200 | 12 | 8 | |
| 320 | 12 | 6 | |
| 440 | 7 | 1 | |
| 姿勢 | 水平 | 垂直 | |
|---|---|---|---|
| 速度 （mm/s） | 加速度（G） | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 18 | 12 | 3 |
| 40 | 18 | 12 | 3 |
| 100 | 18 | 12 | 3 |
| 160 | 18 | 12 | 3 |
| 220 | 12 | 10 | 1 |
| 280 | 6 | 2 | |
| 姿勢 | 水平 | 垂直 | |
|---|---|---|---|
| 速度 （mm/s） | 加速度（G） | ||
| 0.3 | 0.7 | 0.3 | |
| 0 | 23 | 20 | 8 |
| 20 | 23 | 20 | 8 |
| 50 | 23 | 20 | 8 |
| 80 | 23 | 20 | 8 |
| 110 | 18 | 12 | 6 |
| 140 | 10 | 6 | 1 |
ストロークと最高速度（ダブルスライダー仕様）
（単位はmm/s）
| リード | 呼びストローク | 250 | 300～500 | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|---|---|
| 有効ストローク | 100 | 150～350 | 400 | 450 | 500 | 550 | 600 | 650 | |
| （mm） | 省電力設定 | （mm） | （50mmごと） | （mm） | （mm） | （mm） | （mm） | （mm） | （mm） |
| 12 | 無効 | 560 | 500 | 430 | 380 | 330 | |||
| 有効 | 440 | 430 | 380 | 330 | |||||
| 6 | 無効 | 340＜280＞ | 290 ＜280＞ | 250 | 210 | 180 | 160 | ||
| 有効 | 280＜220＞ | 250 ＜220＞ | 210 | 180 | 160 | ||||
| 3 | 無効 | 200＜170＞ | 170 | 140 | 120 | 105 | 90 | 80 | |
| 有効 | 140 | 120 | 105 | 90 | 80 | ||||
（注） ＜ ＞内は垂直使用の場合です。
（注） 空欄は設定なしとなります。
（注） 呼びストローク：型式上のストローク
有効ストローク：実際に動作可能なストローク

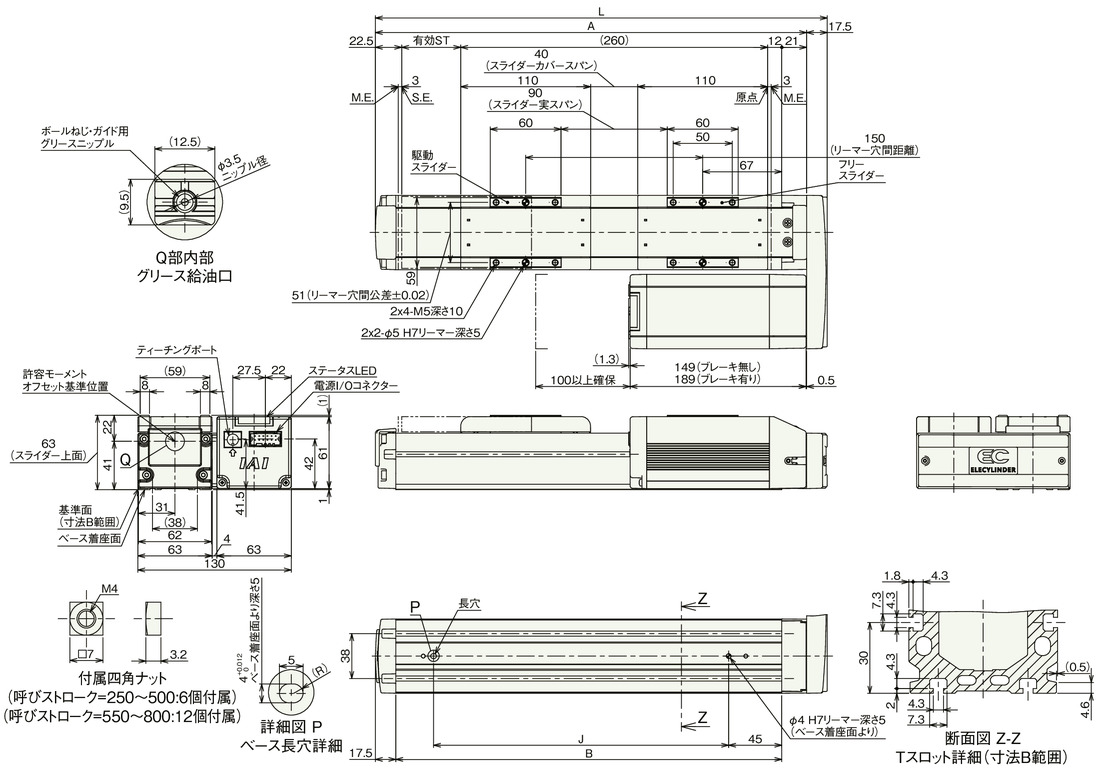

寸法図（ダブルスライダー仕様）
EC-（D）S6□AR〈ダブルスライダー仕様〉
ST：ストローク
M.E.：メカニカルエンド
S.E.：ストロークエンド
（注） 原点復帰を行った場合は、スライダーがM.E.まで移動しますので周囲との干渉にご注意ください。
（注） 四角ナットにはナットホルダー（呼びストローク=250～500：6個、550～800：12個）が付属されます。
（注） デジタルスピコン付きの場合は、モーター部の外観が異なります。詳細はデジタルスピコン付きシングルスライダーの外観図をご参照ください。
（注） 寸法図記載のスライダーカバースパンもしくはリーマー穴距離寸法にてスライダーを連結してください。
ストローク別寸法
| 呼びストローク | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 有効ストローク | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 |
| L | 433 | 483 | 533 | 583 | 633 | 683 | 733 | 783 | 833 | 883 | 933 | 983 |
| A | 415.5 | 465.5 | 515.5 | 565.5 | 615.5 | 665.5 | 715.5 | 765.5 | 815.5 | 865.5 | 915.5 | 965.5 |
| B | 377 | 427 | 477 | 527 | 577 | 627 | 677 | 727 | 777 | 827 | 877 | 927 |
| J | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 |
（注） 呼びストローク：型式上のストローク
有効ストローク：実際に動作可能なストローク
ストローク別質量
| 呼びストローク | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 有効ストローク | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | ||
| 質量 （kg） | デジタルスピコン無し | ブレーキ無し | 3.37 | 3.57 | 3.77 | 3.97 | 4.17 | 4.37 | 4.57 | 4.77 | 4.97 | 5.17 | 5.37 | 5.57 |
| ブレーキ有り | 3.57 | 3.77 | 3.97 | 4.17 | 4.37 | 4.57 | 4.77 | 4.97 | 5.17 | 5.37 | 5.57 | 5.77 | ||
| デジタルスピコン有り | ブレーキ無し | 3.37 | 3.57 | 3.77 | 3.97 | 4.17 | 4.37 | 4.57 | 4.77 | 4.97 | 5.27 | 5.47 | 5.67 | |
| ブレーキ有り | 3.57 | 3.77 | 3.97 | 4.17 | 4.37 | 4.57 | 4.77 | 4.97 | 5.17 | 5.47 | 5.67 | 5.87 | ||
（注） シングルスライダー仕様にフリースライダー0.27kgを加えた質量です。
押付け力と電流制限値の相関図（ダブルスライダー仕様）
（注） シングルスライダー仕様と同じ値です。
