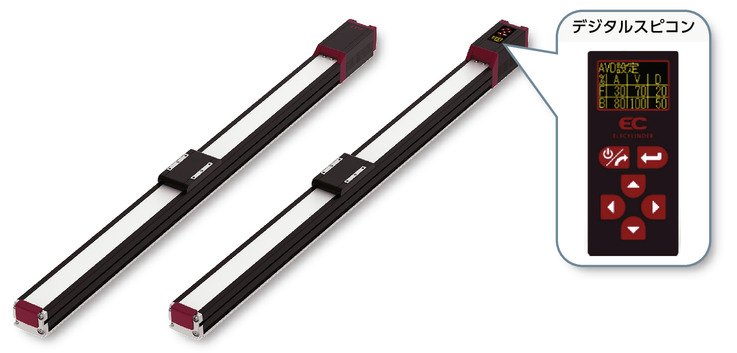

EC-S6□A
EC-DS6□A

〈デジタルスピコン付き〉

製品の特長

取付姿勢

メインスペック

項目 内容
リード ボールねじリード（mm） 20 12 6 3
水平 可搬質量 最大可搬質量（kg）（省電力無効） 15 26 32 40
最大可搬質量（kg）（省電力有効） 8 14 20 25
速度/加減速度 最高速度（mm/s） 800 700 450 225
最低速度（mm/s） 25 15 8 4
定格加減速度（G） 0.3 0.3 0.3 0.3
最高加減速度（G） 1 1 1 1
垂直 可搬質量 最大可搬質量（kg）（省電力無効） 1 2.5 6 12.5
最大可搬質量（kg）（省電力有効） 0.75 2 5 10
速度/加減速度 最高速度（mm/s） 800 700 450 225
最低速度（mm/s） 25 15 8 4
定格加減速度（G） 0.3 0.3 0.3 0.3
最高加減速度（G） 0.5 0.5 0.5 0.5
押付け 押付け時最大推力（N） 67 112 224 449
押付け最高速度（mm/s） 20 20 20 20
ブレーキ ブレーキ仕様 無励磁作動電磁ブレーキ
ブレーキ保持力（kgf） 1 2.5 6 12.5
ストローク 最小ストローク（mm） 250 250 250 250
最大ストローク（mm） 800 800 800 800
ストロークピッチ（mm） 50 50 50 50

項目 内容
駆動方式 ボールねじ　φ10mm　転造C10
繰返し位置決め精度 リード3/6/12：±0.02mm、リード20：±0.03mm
ロストモーション －（2点間位置決め機能のため、表記できません。）
ベース 専用アルミ押出材（A6063SS-T5相当）　黒色アルマイト処理
リニアガイド 直動無限循環型
静的許容モーメント Ma：48.5 N･m
Mb：69.3 N･m
Mc：97.1 N･m
動的許容モーメント
（注8）		 Ma：11.6 N･m
Mb：16.6 N･m
Mc：23.3 N･m
使用周囲温度・湿度 0～40℃、85％RH以下（結露なきこと）
保護等級 IP20
耐振動・耐衝撃 4.9m/s2
海外対応規格 CEマーク、RoHS指令
モーター種類 パルスモーター（□42）　（電源容量：最大4.2A）
エンコーダー種類 インクリメンタル／バッテリーレスアブソリュート
エンコーダーパルス数 800 pulse/rev
納期 ホームページ［納期照会］に記載

（注8）　基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-276ページにて走行寿命をご確認ください。

スライダータイプモーメント方向

速度・加速度別可搬質量表 ※出荷時は省電力設定無効です。詳細は1-23ページをご参照ください。

省電力設定無効（パワーモード）　　可搬質量の単位はkgです。空欄は動作不可となります。

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.5 0.7 1 0.3 0.5
0 15 10 8 7 1 1
160 15 10 8 7 1 1
320 12 10 8 6 1 1
480 12 9 8 6 1 1
640 12 8 6 5 1 1
800 10 6.5 4.5 3 1 1

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.5 0.7 1 0.3 0.5
0 26 18 16 14 2.5 2.5
80 26 18 16 14 2.5 2.5
200 26 18 16 14 2.5 2.5
320 26 18 14 12 2.5 2.5
440 26 18 12 10 2.5 2.5
560 20 12 8 7 2.5 2.5
700 15 9 5 4 2 1

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.5 0.7 1 0.3 0.5
0 32 26 24 20 6 6
40 32 26 24 20 6 6
100 32 26 24 20 6 6
160 32 26 24 20 6 6
220 32 26 24 20 6 6
280 32 26 24 15 6 5.5
340 32 20 18 12 5 4.5
400 22 12 11 8 3.5 3.5
450 15 8 6 4 2 2

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.5 0.7 1 0.3 0.5
0 40 35 35 35 12.5 12.5
50 40 35 35 35 12.5 12.5
80 40 35 35 30 12.5 12.5
110 40 35 35 30 12.5 12.5
140 40 35 35 28 12.5 12.5
170 40 32 32 24 12.5 12
200 35 28 23 20 10 9
225 28 20 16 12 6

省電力設定有効（省エネモード）　　可搬質量の単位はkgです。

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.7 0.3
0 8 5 0.75
160 8 5 0.75
320 8 5 0.75
480 8 4 0.75
640 6 3 0.75
800 4 1.5 0.75

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.7 0.3
0 14 10 2
80 14 10 2
200 14 10 2
320 14 10 2
440 11 7 1.5
560 7 2.5 1
680 4 1 0.5

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.7 0.3
0 20 14 5
40 20 14 5
100 20 14 5
160 20 14 5
220 16 14 4
280 13 7 2.5
340 10 1 1

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.7 0.3
0 25 22 10
20 25 22 10
50 25 22 10
80 25 22 10
110 20 14 8
140 15 11 5
170 11 9 2

ストロークと最高速度

（単位はmm/s）

リード
（mm）		 省電力設定 250～450
（50mmごと）		 500
（mm）		 550
（mm）		 600
（mm）		 650
（mm）		 700
（mm）		 750
（mm）		 800
（mm）
20 無効 800 700 620
有効 800 700 620
12 無効 700 560 500 430 380 330
有効 680 560 500 430 380 330
6 無効 450 410 340 290 250 210 180 160
有効 340 290 250 210 180 160
3 無効 225 200 170 140 120 105 90 80
有効 170 140 120 105 90 80

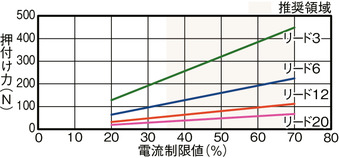

押付け力と電流制限値の相関図

適応コントローラー

（注）　ECシリーズはコントローラー内蔵です。内蔵コントローラーの詳細は、2-769ページをご確認ください。

海外規格

選定上の注意

（1）ストロークが長くなると、ボールねじの危険回転数の関係から最高速度が低下します。「ストロークと最高速度」にて希望するストロークの最高速度をご確認ください。
（2）「メインスペック」の可搬質量は最大値を表記しています。省電力設定を有効にする場合は、メインスペックが変わりますので、詳細は「速度・加速度別可搬質量表」をご参照ください。
（3）押付け動作を行う場合は「押付け力と電流制限値の相関図」をご参照ください。押付け力は目安の値です。注意点は1-315ページをご確認ください。
（4）　使用周囲温度によって、デューティー比の制限が必要です。詳細は1-326ページをご参照ください。
（5）取付け姿勢によっては注意が必要です。詳細は1-307ページをご確認ください。
（6）張出し負荷長の目安は、Ma・Mb・Mc方向220mm以下（ダブルスライダー仕様時は440mm以下）です。張出し負荷長については2-109ページの説明をご確認ください。
（7）取付け物体の重心位置は、張出し距離の1/2以下としてください。張出し距離や負荷モーメントが許容値内であっても、動作中に異常な振動や音などが発生する場合は、動作条件を緩めてご使用ください。
（8）ダブルスライダー仕様時の手配型式、注意事項は1-293ページをご参照ください。

ページトップへ戻る

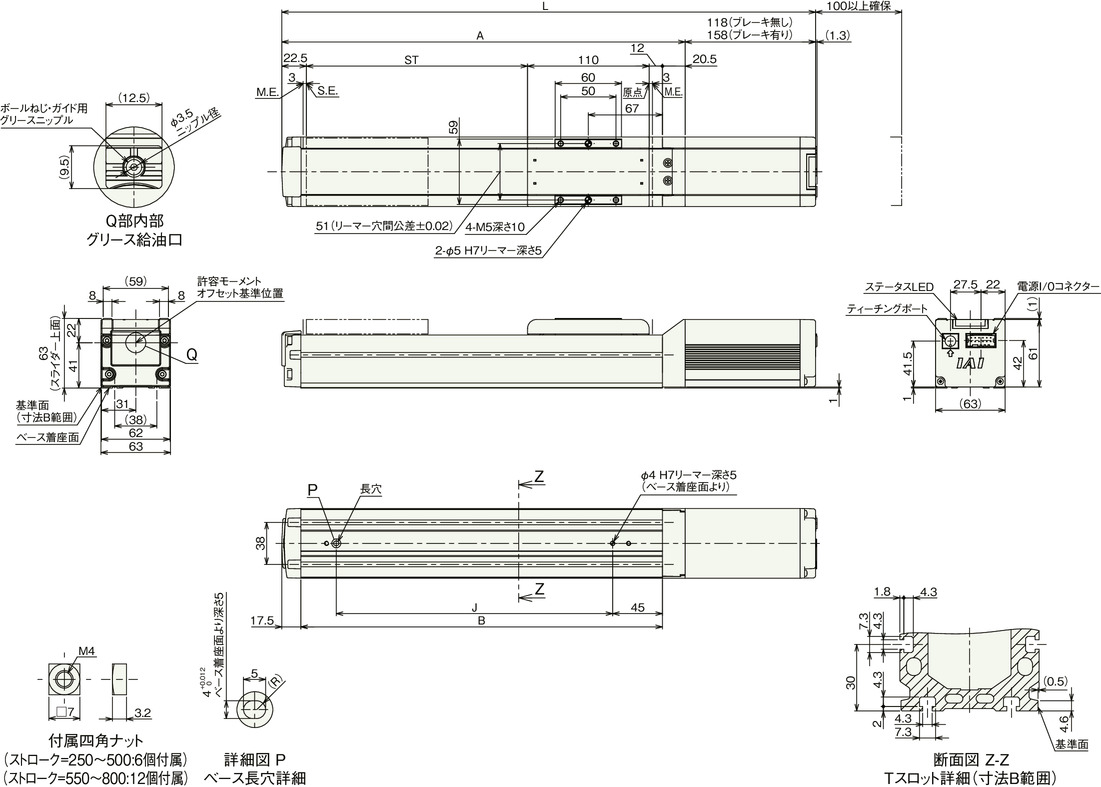

寸法図

EC-S6□A

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

（注）　原点復帰を行った場合は、スライダーがM.E.まで移動しますので周囲との干渉にご注意ください。

（注）　四角ナットにはナットホルダー（ストローク=250～500：6個、550～800：12個）が付属されます。

ストローク別寸法

ストローク 250 300 350 400 450 500 550 600 650 700 750 800
L ブレーキ無し 533 583 633 683 733 783 833 883 933 983 1033 1083
ブレーキ有り 573 623 673 723 773 823 873 923 973 1023 1073 1123
A 415 465 515 565 615 665 715 765 815 865 915 965
B 377 427 477 527 577 627 677 727 777 827 877 927
J 300 350 400 450 500 550 600 650 700 750 800 850

ストローク別質量

ストローク 250 300 350 400 450 500 550 600 650 700 750 800
質量
（kg）		 ブレーキ無し 2.7 2.9 3.1 3.3 3.5 3.7 3.9 4.1 4.3 4.5 4.7 4.9
ブレーキ有り 2.9 3.1 3.3 3.5 3.7 3.9 4.1 4.3 4.5 4.7 4.9 5.1

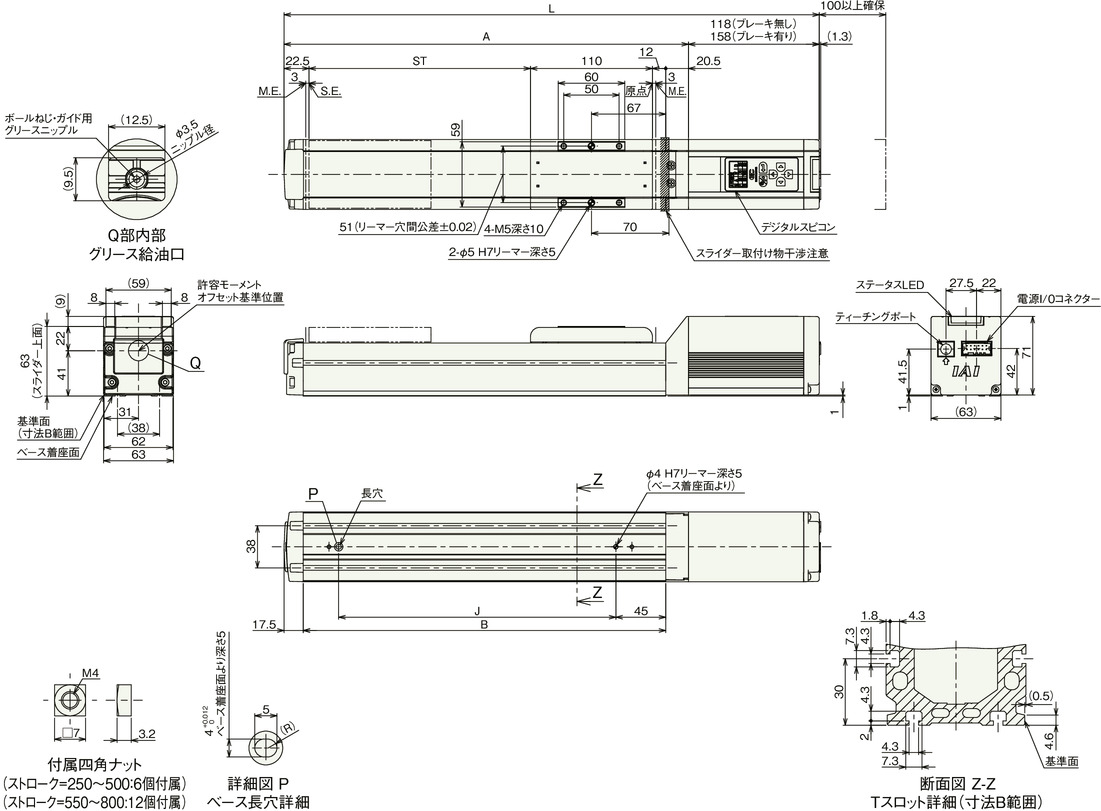

EC-DS6□A〈デジタルスピコン付き〉

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

（注）　原点復帰を行った場合は、スライダーがM.E.まで移動しますので周囲との干渉にご注意ください。

（注）　四角ナットにはナットホルダー（ストローク=250～500：6個、550～800：12個）が付属されます。

ストローク別寸法

ストローク 250 300 350 400 450 500 550 600 650 700 750 800
L ブレーキ無し 533 583 633 683 733 783 833 883 933 983 1033 1083
ブレーキ有り 573 623 673 723 773 823 873 923 973 1023 1073 1123
A 415 465 515 565 615 665 715 765 815 865 915 965
B 377 427 477 527 577 627 677 727 777 827 877 927
J 300 350 400 450 500 550 600 650 700 750 800 850

ストローク別質量

ストローク 250 300 350 400 450 500 550 600 650 700 750 800
質量
（kg）		 ブレーキ無し 2.7 2.9 3.1 3.3 3.5 3.7 3.9 4.1 4.3 4.6 4.8 5.0
ブレーキ有り 2.9 3.1 3.3 3.5 3.7 3.9 4.1 4.3 4.5 4.8 5.0 5.2

メインスペック（ダブルスライダー仕様）

項目 内容
リード ボールねじリード（mm） 12 6 3
水平 可搬質量 最大可搬質量（kg）（省電力無効） 24 30 38
最大可搬質量（kg）（省電力有効） 12 18 23
速度/加減速度 最高速度（mm/s） 700 450 225
最低速度（mm/s） 15 8 4
定格加減速度（G） 0.3 0.3 0.3
最高加減速度（G） 1 1 1
垂直 可搬質量 最大可搬質量（kg）（省電力無効） － 4 10
最大可搬質量（kg）（省電力有効） － 3 8
速度/加減速度 最高速度（mm/s） － 340 200
最低速度（mm/s） － 8 4
定格加減速度（G） － 0.3 0.3
最高加減速度（G） － 0.5 0.5
押付け 押付け時最大推力（N） 112 224 449
押付け最高速度（mm/s） 20 20 20
ブレーキ ブレーキ仕様 無励磁作動電磁ブレーキ
ブレーキ保持力（kgf） 2.5 6 12.5
ストローク 最小呼びストローク（mm） 250 250 250
最小有効ストローク（mm） 100 100 100
最大呼びストローク（mm） 800 800 800
最大有効ストローク（mm） 650 650 650
ストロークピッチ（mm） 50 50 50

（注）　呼びストローク：型式上のストローク

　有効ストローク：実際に動作可能なストローク

（注）　リード12は垂直設置できません。

項目 内容
駆動方式 ボールねじ　φ10mm　転造C10
繰返し位置決め精度 ±0.02mm
ロストモーション －（2点間位置決め機能のため、表記できません。）
ベース 専用アルミ押出材（A6063SS-T5相当）　黒色アルマイト処理
リニアガイド 直動無限循環型
静的許容モーメント Ma：364 N･m
Mb：520 N･m
Mc：129 N･m
動的許容モーメント
（注9）		 Ma：106 N･m
Mb：152 N･m
Mc：37.9 N･m
使用周囲温度・湿度 0～40℃、85％RH以下（結露なきこと）
保護等級 IP20
耐振動・耐衝撃 4.9m/s2
海外対応規格 CEマーク、RoHS指令
モーター種類 パルスモーター（□42）　（電源容量：最大4.2A）
エンコーダー種類 インクリメンタル／バッテリーレスアブソリュート
エンコーダーパルス数 800 pulse/rev
納期 ホームページ［納期照会］に記載

（注9）　基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-276ページにて走行寿命をご確認ください。

スライダータイプモーメント方向

速度・加速度別可搬質量表（ダブルスライダー仕様） ※出荷時は省電力設定無効です。詳細は1-23ページをご参照ください。

省電力設定無効（パワーモード）　　可搬質量の単位はkgです。空欄は動作不可となります。

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.5 0.7 1 0.3 0.5
0 24 16 14 12
80 24 16 14 12
200 24 16 14 12
320 24 16 10 8
440 20 12 8 6
560 12 6 4 2
700 5 1

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.5 0.7 1 0.3 0.5
0 30 24 22 18 4 4
40 30 24 22 18 4 4
100 30 24 22 18 4 4
160 30 24 22 18 4 4
220 30 24 20 16 4 4
280 28 22 18 10 3 3
340 20 12 10 6 1 1
400 6 4 1
450 1

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.5 0.7 1 0.3 0.5
0 38 33 33 33 10 10
50 38 33 33 33 10 10
80 38 33 33 28 10 10
110 38 33 33 28 10 10
140 38 33 30 26 10 10
170 36 28 26 20 8 8
200 30 22 14 9 3 2
225 15 4 1

省電力設定有効（省エネモード）　　可搬質量の単位はkgです。空欄は動作不可となります。

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.7 0.3
0 12 8
80 12 8
200 12 8
320 12 8
440 9 3
560 2

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.7 0.3
0 18 12 3
40 18 12 3
100 18 12 3
160 18 12 3
220 14 12 2
280 8 4
340 1

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.7 0.3
0 23 20 8
20 23 20 8
50 23 20 8
80 23 20 8
110 18 12 6
140 12 8 3
170 8 4 1

ストロークと最高速度（ダブルスライダー仕様）

（単位はmm/s）

リード
（mm）		 呼びストローク 250～450 500 550 600 650 700 750 800
有効ストローク 100～300 350 400 450 500 550 600 650
省電力設定 （50mmごと） （mm） （mm） （mm） （mm） （mm） （mm） （mm）
12 無効 700 560 500 430 380 330
有効 560 500 430 380 330
6 無効 450＜340＞ 410＜340＞ 340 290 250 210 180 160
有効 340＜220＞ 290＜220＞ 250＜220＞ 210 180 160
3 無効 225＜200＞ 200 170 140 120 105 90 80
有効 170 140 120 105 90 80

（注）　＜ ＞内は垂直使用の場合です。

（注）　呼びストローク：型式上のストローク

　有効ストローク：実際に動作可能なストローク

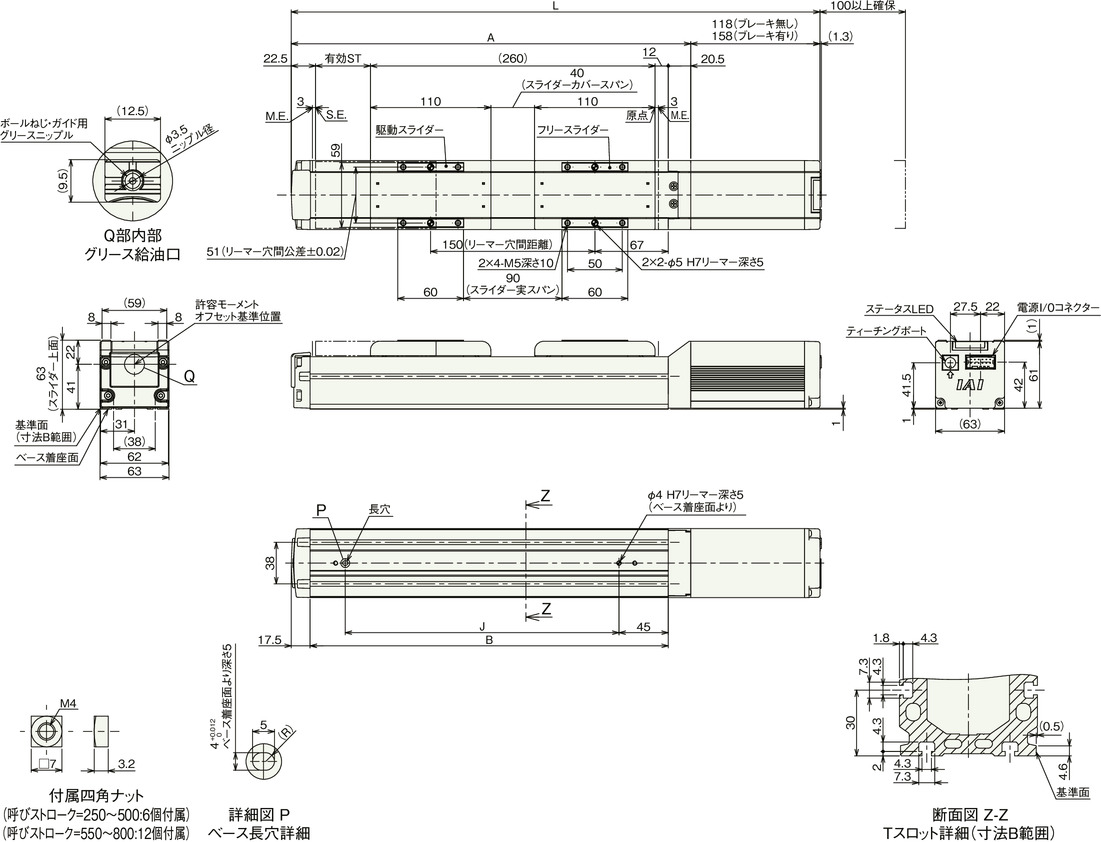

寸法図（ダブルスライダー仕様）

EC-（D）S6□A（ダブルスライダー仕様）

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

（注）　原点復帰を行った場合は、スライダーがM.E.まで移動しますので周囲との干渉にご注意ください。

（注）　四角ナットにはナットホルダー（呼びストローク=250～500：6個、550～800：12個）が付属されます。

（注）　デジタルスピコン付きの場合は、モーター部の外観が異なります。詳細はデジタルスピコン付きシングルスライダーの外観図をご参照ください。

（注）　寸法図記載のスライダーカバースパンもしくはリーマー穴距離寸法にてスライダーを連結してください。

ストローク別寸法

呼びストローク 250 300 350 400 450 500 550 600 650 700 750 800
有効ストローク 100 150 200 250 300 350 400 450 500 550 600 650
L ブレーキ無し 533 583 633 683 733 783 833 883 933 983 1033 1083
ブレーキ有り 573 623 673 723 773 823 873 923 973 1023 1073 1123
A 415 465 515 565 615 665 715 765 815 865 915 965
B 377 427 477 527 577 627 677 727 777 827 877 927
J 300 350 400 450 500 550 600 650 700 750 800 850

（注）　呼びストローク：型式上のストローク

　有効ストローク：実際に動作可能なストローク

ストローク別質量

呼びストローク 250 300 350 400 450 500 550 600 650 700 750 800
有効ストローク 100 150 200 250 300 350 400 450 500 550 600 650
質量
（kg）		 デジタルスピコン無し ブレーキ無し 2.97 3.17 3.37 3.57 3.77 3.97 4.17 4.37 4.57 4.77 4.97 5.17
ブレーキ有り 3.17 3.37 3.57 3.77 3.97 4.17 4.37 4.57 4.77 4.97 5.17 5.37
デジタルスピコン有り ブレーキ無し 2.97 3.17 3.37 3.57 3.77 3.97 4.17 4.37 4.57 4.87 5.07 5.27
ブレーキ有り 3.17 3.37 3.57 3.77 3.97 4.17 4.37 4.57 4.77 5.07 5.27 5.47

（注）　シングルスライダー仕様にフリースライダー0.27kgを加えた質量です。

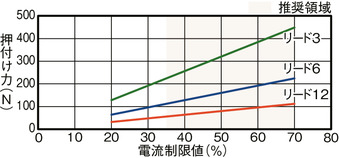

押付け力と電流制限値の相関図（ダブルスライダー仕様）

（注）　シングルスライダー仕様と同じ値です。
