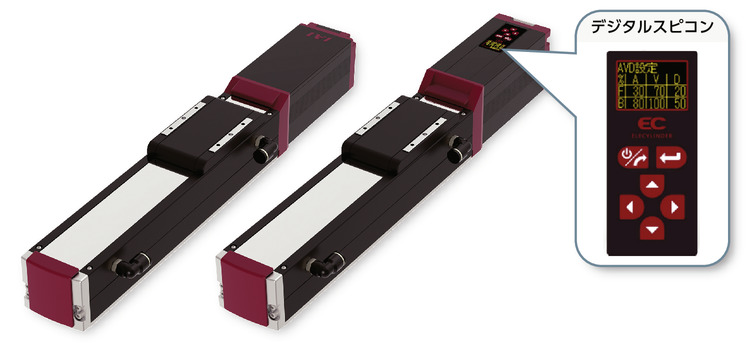

EC-S7□AHCR
EC-DS7□AHCR

〈デジタルスピコン付き〉

製品の特長

取付姿勢

メインスペック

項目 内容
リード ボールねじリード（mm） 24 16 8 4
水平 可搬質量 最大可搬質量（kg）（省電力無効） 37 46 51 51
最大可搬質量（kg）（省電力有効） 18 35 40 40
速度/加減速度 最高速度（mm/s） 1230 980 420 210
最低速度（mm/s） 30 20 10 5
定格加減速度（G） 0.3 0.3 0.3 0.3
最高加減速度（G） 1 1 1 1
垂直 可搬質量 最大可搬質量（kg）（省電力無効） 3 8 16 25
最大可搬質量（kg）（省電力有効） 2 5 10 15
速度/加減速度 最高速度（mm/s） 1080 840 420 175
最低速度（mm/s） 30 20 10 5
定格加減速度（G） 0.3 0.3 0.3 0.3
最高加減速度（G） 0.5 0.5 0.5 0.5
押付け 押付け時最大推力（N） 139 209 418 836
押付け最高速度（mm/s） 20 20 20 20
クリーンルーム仕様 バキューム量（Nl/min）（注5） 140 120 50 30
ブレーキ ブレーキ仕様 無励磁作動電磁ブレーキ
ブレーキ保持力（kgf） 3 8 16 25
ストローク 最小ストローク（mm） 50 50 50 50
最大ストローク（mm） 800 800 800 800
ストロークピッチ（mm） 50 50 50 50

（注5）　最高速度時における吸引量の目安です。

項目 内容
駆動方式 ボールねじ　φ12mm　転造C10
繰返し位置決め精度 ±0.05mm
ロストモーション －（2点間位置決め機能のため、表記できません。）
ベース 専用アルミ押出材 （A6063SS-T6相当） 黒色アルマイト処理
リニアガイド 直動無限循環型
静的許容モーメント Ma ： 115 N･m
Mb ： 115 N･m
Mc ： 229 N･m
動的許容モーメント
（注6）		 Ma ： 75.5 N･m
Mb ： 90.0 N･m
Mc ： 134 N･m
クリーン度 ISOクラス2.5（ISO 14644-1規格）
使用周囲温度・湿度 0～40℃、85％RH以下（結露なきこと）
保護等級 IP20
耐振動・耐衝撃 4.9m/s2
海外対応規格 CEマーク、RoHS指令
モーター種類 パルスモーター（□56）
エンコーダー種類 インクリメンタル／バッテリーレスアブソリュート
エンコーダーパルス数 800 pulse/rev
納期 ホームページ［納期照会］に記載

（注6）　基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-244ページにて走行寿命をご確認ください。

スライダータイプモーメント方向

速度・加速度別可搬質量表

省電力設定無効　　可搬質量の単位はkgです。空欄は動作不可となります。

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.5 0.7 1 0.3 0.5
0 37 22 16 14 3 3
200 37 22 16 14 3 3
420 34 20 16 14 3 3
640 20 15 10 9 3 3
860 12 9 6 4 2 2
1080 7 3 2 1 0.5 0.5
1230 3 1 0.5

姿勢 水平 垂直
速度 加速度（G）
（mm/s） 0.3 0.5 0.7 1 0.3 0.5
0 46 35 28 27 8 8
140 46 35 28 27 8 8
280 46 35 25 24 8 8
420 34 25 15 10 5 4.5
560 20 15 10 6 4 3
700 15 8 5 2.5 2.5 2
840 7 3 1 0.5
980 1

姿勢 水平 垂直
速度 加速度（G）
（mm/s） 0.3 0.5 0.7 1 0.3 0.5
0 51 45 40 40 16 16
70 51 45 40 40 16 16
140 51 40 38 35 16 16
210 51 35 30 24 10 9.5
280 40 28 20 15 8 7
350 30 9 4 5 4
420 7 2

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.5 0.7 1 0.3 0.5
0 51 45 40 40 25 25
35 51 45 40 40 25 25
70 51 45 40 40 25 25
105 51 45 40 35 20 19
140 45 35 30 25 14 12
175 30 18 9 6
210 5

省電力設定有効　　可搬質量の単位はkgです。

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.7 0.3
0 18 10 2
200 18 10 2
420 18 10 2
640 10 2 1
800 5 0.5 0.5

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.7 0.3
0 35 20 5
140 35 20 5
280 25 12 3
420 15 6 1.5
560 7 0.5 0.5

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.7 0.3
0 40 25 10
70 40 25 10
140 40 25 7
210 25 14 4
280 10 1 1.5

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.7 0.3
0 40 30 15
35 40 30 15
70 40 30 15
105 40 30 8
140 15 6 2

ストロークと最高速度

（単位はmm/s）

リード
（mm）		 省電力設定 50～500
（50mm毎）		 550
（mm）		 600
（mm）		 650
（mm）		 700
（mm）		 750
（mm）		 800
（mm）
24 無効 1230＜1080＞ 1080 950 840 750
有効 800 750
16 無効 980
＜840＞		 955
＜840＞		 820 715 625 555 495
有効 560 555 495
8 無効 420 405 350 310 275 245
有効 280 275 245
4 無効 210
＜175＞		 195
＜175＞		 175 150 135 120
有効 140 135 120

（注）　＜　＞内は垂直使用の場合です。

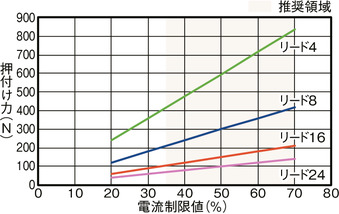

押付け力と電流制限値の相関図

適応コントローラー

（注）　ECシリーズはコントローラー内蔵です。内蔵コントローラーの詳細は、2-391ページをご確認ください。

海外規格

選定上の注意

（1）「メインスペック」の可搬質量は最大値を表記しています。省電力設定を有効にする場合は、メインスペックが変わりますので、詳細は「速度・加速度別可搬質量表」をご参照ください。
（2）押付け動作を行う場合は「押付け力と電流制限値の相関図」をご参照ください。押付け力は目安の値です。注意点は1-269ページをご確認ください。
（3）使用周囲温度によって、デューティーの制限が必要です。
詳細は1-280ページをご参照ください。
（4）取付姿勢によっては注意が必要です。
詳細は1-261ページをご確認ください。
（5）張出し負荷長の目安は、Ma・Mb・Mc方向300mm以下です。張出し負荷長は1-16ページの図をご確認ください。
（6）取付け物体の重心位置は、張出し距離の1/2以下としてください。張出し距離や負荷モーメントが許容値内であっても、動作中に異常な振動や音などが発生する場合は、動作条件を緩めてご使用ください。

ページトップへ戻る

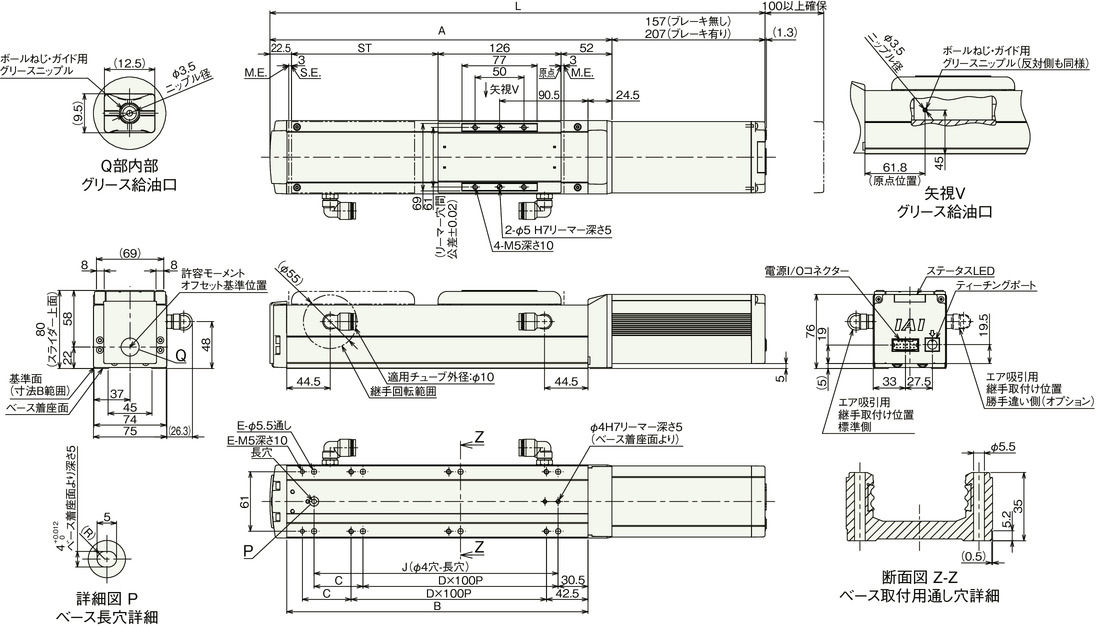

寸法図

EC-S7□AHCR

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

（注）　原点復帰を行った場合は、スライダーがM.E.まで移動しますので周囲との干渉にご注意ください。

ストローク別寸法

ストローク 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
L ブレーキ無し 407.5 457.5 507.5 557.5 607.5 657.5 707.5 757.5 807.5 857.5 907.5 957.5 1007.5 1057.5 1107.5 1157.5
ブレーキ有り 457.5 507.5 557.5 607.5 657.5 707.5 757.5 807.5 857.5 907.5 957.5 1007.5 1057.5 1107.5 1157.5 1207.5
A 250.5 300.5 350.5 400.5 450.5 500.5 550.5 600.5 650.5 700.5 750.5 800.5 850.5 900.5 950.5 1000.5
B 208.5 258.5 308.5 358.5 408.5 458.5 508.5 558.5 608.5 658.5 708.5 758.5 808.5 858.5 908.5 958.5
C 50 0 50 0 50 0 50 0 50 0 50 0 50 0 50 0
D 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9
E 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20
J 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900

ストローク別質量

ストローク 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
質量
（kg）		 ブレーキ無し 3.9 4.1 4.4 4.7 4.9 5.2 5.5 5.7 6.0 6.3 6.5 6.8 7.1 7.3 7.6 7.9
ブレーキ有り 4.4 4.6 4.9 5.2 5.4 5.7 6.0 6.2 6.5 6.8 7.0 7.3 7.6 7.8 8.1 8.4

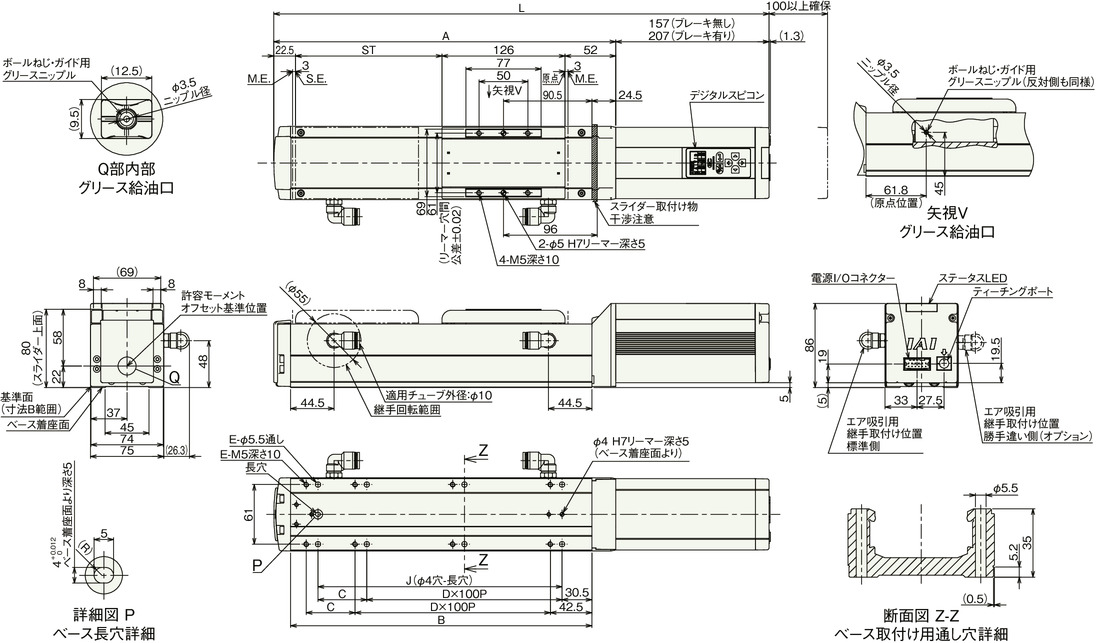

EC-DS7□AHCR〈デジタルスピコン付き〉

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

（注）　原点復帰を行った場合は、スライダーがM.E.まで移動しますので周囲との干渉にご注意ください。

ストローク別寸法

ストローク 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
L ブレーキ無し 407.5 457.5 507.5 557.5 607.5 657.5 707.5 757.5 807.5 857.5 907.5 957.5 1007.5 1057.5 1107.5 1157.5
ブレーキ有り 457.5 507.5 557.5 607.5 657.5 707.5 757.5 807.5 857.5 907.5 957.5 1007.5 1057.5 1107.5 1157.5 1207.5
A 250.5 300.5 350.5 400.5 450.5 500.5 550.5 600.5 650.5 700.5 750.5 800.5 850.5 900.5 950.5 1000.5
B 208.5 258.5 308.5 358.5 408.5 458.5 508.5 558.5 608.5 658.5 708.5 758.5 808.5 858.5 908.5 958.5
C 50 0 50 0 50 0 50 0 50 0 50 0 50 0 50 0
D 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9
E 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20
J 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900

ストローク別質量

ストローク 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
質量
（kg）		 ブレーキ無し 4.0 4.2 4.5 4.8 5.0 5.3 5.6 5.8 6.1 6.4 6.6 6.9 7.2 7.4 7.7 8.0
ブレーキ有り 4.6 4.8 5.1 5.4 5.6 5.9 6.2 6.4 6.7 7.0 7.2 7.5 7.8 8.0 8.3 8.6
