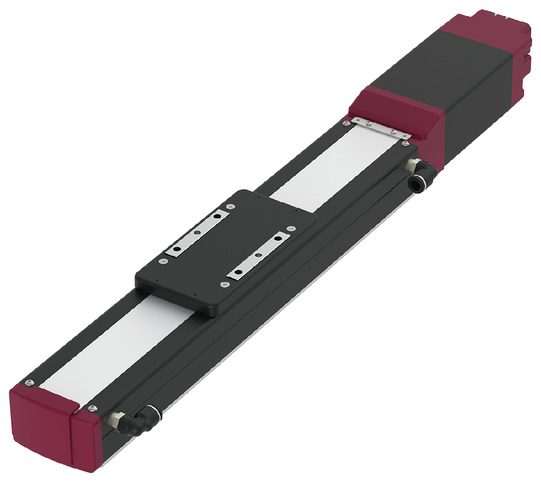

EC-S8□CR

製品の特長

取付姿勢

メインスペック

項目 内容
リード ボールねじリード（mm） 30 20 10 5
水平 可搬質量 最大可搬質量（kg） 23 35 70 80
速度/加減速度 最高速度（mm/s） 1200 975 450 225
最低速度（mm/s） 38 25 13 7
定格加減速度（G） 0.3 0.3 0.3 0.3
最高加減速度（G） 1 1 0.5 0.3
垂直 可搬質量 最大可搬質量（kg） 2 4 25 55
速度/加減速度 最高速度（mm/s） 850 650 450 225
最低速度（mm/s） 38 25 13 7
定格加減速度（G） 0.3 0.3 0.3 0.3
最高加減速度（G） 0.5 0.5 0.5 0.3
押付け 押付け時最大推力（N） 78 103 235 470
押付け最高速度（mm/s） 38 25 20 20
クリーンルーム仕様 吸引量（NL/min）（注5） 115 85 75 30
ブレーキ ブレーキ仕様 無励磁作動電磁ブレーキ
ブレーキ保持力（kgf） 2 4 25 55
ストローク 最小ストローク（mm） 50 50 50 50
最大ストローク（mm） 600 600 600 600
ストロークピッチ（mm） 50 50 50 50

（注5）　最高速度時における吸引量の目安です。

項目 内容
駆動方式 ボールねじ　φ16mm　転造C10
繰返し位置決め精度 リード5/10：±0.02mm、リード20：±0.03mm、リード30：±0.04mm
ロストモーション －（2点間位置決め機能のため、表記できません。）
ベース 専用アルミ押出材（A6063SS-T6相当）　黒色アルマイト処理
リニアガイド 直動無限循環型
静的許容モーメント Ma：173 N･m
Mb：173 N･m
Mc：271N･m
動的許容モーメント
（注6）		 Ma：61 N･m
Mb：61 N･m
Mc：116N･m
クリーン度 ISOクラス3（ISO 14644-1規格）
使用周囲温度・湿度 0～40℃、85％RH以下（結露なきこと）
保護等級 IP20
耐振動・耐衝撃 4.9m/s2
海外対応規格 CEマーク、RoHS指令
モーター種類 パルスモーター（□56SP）（電源容量：最大6A）
エンコーダー種類 インクリメンタル／バッテリーレスアブソリュート
エンコーダーパルス数 800 pulse/rev
納期 ホームページ［納期照会］に記載

（注6）　基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-276ページにて走行寿命をご確認ください。

スライダータイプモーメント方向

速度・加速度別可搬質量表

可搬質量の単位はkgです。空欄は動作不可となります。

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.5 0.7 1 0.3 0.5
0 23 16 13 12 2 2
200 23 16 13 12 2 2
400 20 16 13 11 1 1
650 18 15 12 8 1 1
850 14 10 7 5 1 1
1000 6 4 2
1200 1

姿勢 水平 垂直
速度 加速度（G）
（mm/s） 0.3 0.5 0.7 1 0.3 0.5
0 35 30 25 25 4 4
200 35 30 25 25 4 4
300 35 30 25 23 4 4
400 35 30 23 20 1 1
650 18 15 8 6 1 1
800 10 6 2 1
900 7 3
975 1

姿勢 水平 垂直
速度 加速度（G）
（mm/s） 0.3 0.5 0.3 0.5
0 70 70 25 25
100 70 70 25 25
155 65 50 20 20
225 65 50 20 20
300 60 30 9 9
400 25 15 3 2
450 25 15 3

姿勢 水平 垂直
速度
（mm/s）		 加速度（G）
0.3 0.3
0 80 55
50 80 55
75 80 30
135 80 18
175 70 12
200 50 6
225 20 1

ストロークと最高速度

（単位はmm/s）

リード
（mm）		 50～350
（50mmごと）		 400
（mm）		 450
（mm）		 500
（mm）		 550
（mm）		 600
（mm）
30 1200＜850＞ 1160＜850＞ 940＜850＞ 770 645 550
20 975＜650＞ 790＜650＞ 640 520 440 370
10 450 335 280 225 185 180
5 225 165 150 110 90 90

（注）　＜　＞内は垂直使用の場合です。

押付け力と電流制限値の相関図

適応コントローラー

（注）　ECシリーズはコントローラー内蔵です。内蔵コントローラーの詳細は、2-769ページをご確認ください。

海外規格

選定上の注意

（1）ストロークが長くなると、ボールねじの危険回転数の関係から最高速度が低下します。「ストロークと最高速度」にて希望するストロークの最高速度をご確認ください。
（2）「メインスペック」の可搬質量は最大値を表記しています。詳細は「速度・加速度別可搬質量表」をご参照ください。
（3）押付け動作を行う場合は「押付け力と電流制限値の相関図」をご参照ください。押付け力は目安の値です。注意点は1-315ページをご確認ください。
（4）　使用周囲温度によって、デューティー比の制限が必要です。詳細は1-326ページをご参照ください。
（5）取付け姿勢によっては注意が必要です。詳細は1-307ページをご確認ください。
（6）張出し負荷長の目安は、Ma・Mb・Mc方向400mm以下です。張出し負荷長については2-109ページの説明をご確認ください。
（7）取付け物体の重心位置は、張出し距離の1/2以下としてください。張出し距離や負荷モーメントが許容値内であっても、動作中に異常な振動や音などが発生する場合は、動作条件を緩めてご使用ください。
（8）RCON-EC接続仕様（ACR）をEC接続ユニット（RCON-EC-4）へ接続する場合、接続可能数に制限があります。詳細は2-798ページをご確認ください。

ページトップへ戻る

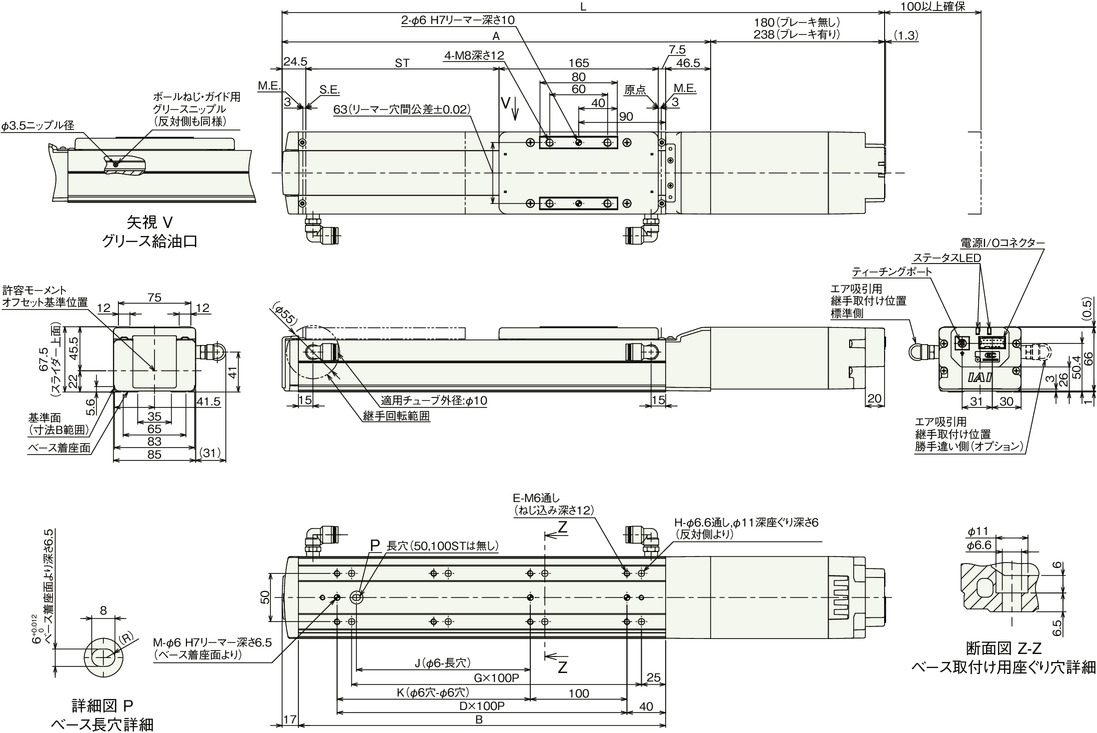

寸法図
