ICSB3-BE□HS3M
ICSPB3-BE□HS3M

ストローク別最高速度

BE□HS3M

（単位はmm/s）


 100～400 450～700 750～800 850～900 950～1000
X軸 1200 920 765
Y軸 1200 －
Z軸 600 －

共通仕様

駆動方式 ボールねじ　転造C10 【転造C5相当】
繰返し位置決め精度 ±0.01mm 【±0.005mm】
ロストモーション 0.05mm 【0.02mm】以下
ガイド ベース一体型
ベース 材質：アルミ　白色アルマイト処理
X軸モーター出力／リード 400W/20mm
Y軸モーター出力／リード 200W/20mm
Z軸モーター出力／リード 200W/10mm

可搬質量

表内の単位はkgです。

BE□HS3M


 Y軸ストローク
100～650 700
Z軸ストローク 100 14.3 12.3
150 13.6 11.6
200 13.0 11.0
250 12.3 10.3
300 11.7 9.7
350 11.1 9.1
400 10.5 8.5

適応コントローラー

各コントローラーのページをご参照ください。（7-4ページ） なお、コントローラーは、別途販売となります。

海外規格

選定上の注意

（1）型式項目のストローク欄は、型式中ではcm（センチメートル）表記となります。
（2）ケーブル長はX軸コネクターボックスから（ケーブルベア仕様の場合はX軸のアクチュエーターケーブルから）コントローラーまでの長さです。標準は3mか5mですが、それ以外の長さもm単位で対応可能です。最長15mまで対応可能です。
（3）定格加速度は0.4Gです。可搬質量は定格加速度で動作した場合です。加速度を上げると可搬質量は低下します。
（4）ストロークが長くなると最高速度は低下しますのでご注意ください。
（5）【　】内は高精度仕様の型式の場合です。

ページトップへ戻る

型式内容

XY組合せ
方向
（注1）		 Z軸速度
タイプ
（注2）		 型式
1 M ICSB3【ICSPB3】-BE1HS3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
2 M ICSB3【ICSPB3】-BE2HS3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
3 M ICSB3【ICSPB3】-BE3HS3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
4 M ICSB3【ICSPB3】-BE4HS3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨

（注1）　XY組合せ方向は下図を参照ください。上記型式の①～⑨の内容は下表をご参照ください。

（注2）　Z軸のタイプによって可搬質量と最高速度が変化します。

型式内記号説明

番号 内容 表記
① エンコーダー種類 WA：バッテリーレスアブソ
② X軸ストローク 10：100mm
　　～
100：1000mm
③ X軸オプション オプション表参照
④ Y軸ストローク 10：100mm
　　～
70：700mm
⑤ Y軸オプション オプション表参照
⑥ Z軸ストローク 10：100mm
　　～
40：400mm
⑦ Z軸オプション オプション表参照
⑧ ケーブル長 3L：3m
5L：5m
□L：□m
⑨ Y軸-Z軸ケーブル配線 SC-SC：自立ケーブル-自立ケーブル

XY組合せ方向

構成軸

軸名称 型式 参照頁
X軸 ISB【ISPB】-LXM-①-400-20-②-T2-⑩-③ 2-393
Y軸 ISB【ISPB】-MXM-①-200-20-④-T2-⑩-⑤ 2-361
Z軸 ISB【ISPB】-MXM-①-200-10-⑥-T2-⑩-⑦ 2-361

（注）　上記型式の①～⑦は上表の型式内記号をご参照ください。なお、ストロークはmm（ミリメートル）表記となります。

（注）　上記型式の⑩には、ケーブル取出し方向が入ります。取出し方向は4-25ページをご参照ください。

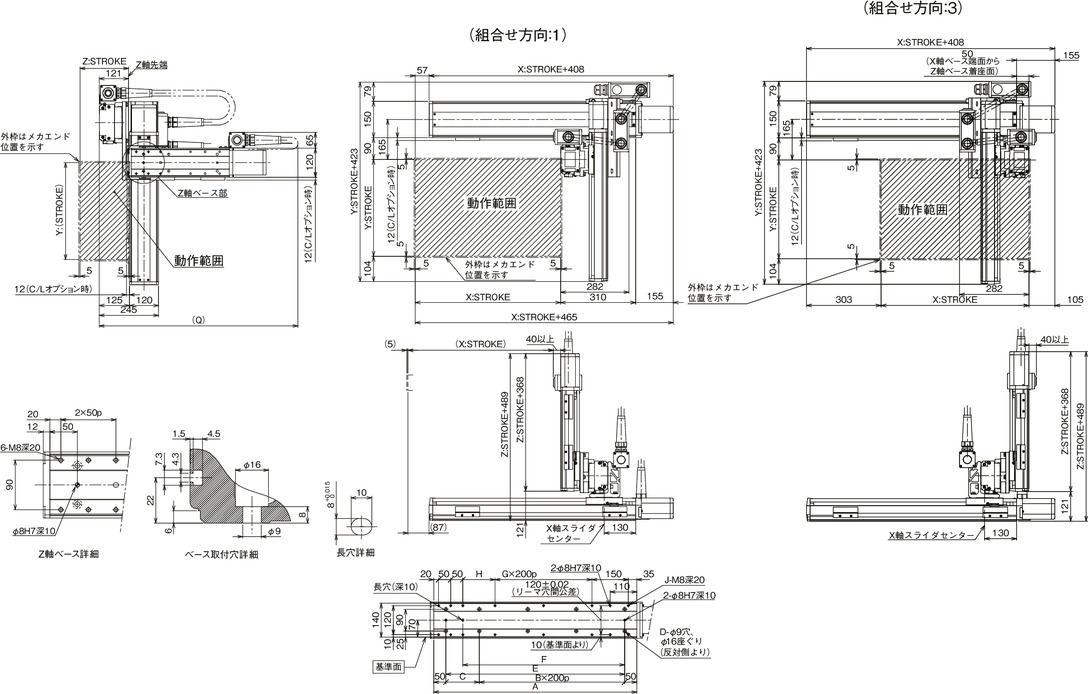

寸法図

ICSB3【ICSPB3】-BE□HS3M-SC-SC（自立ケーブル仕様）

（注）　図面の組合せ位置が原点位置となります。原点位置を変更する場合は、オプションのNMをご指定ください。また納品後原点位置を変える場合は返却調整が必要ですのでご注意ください。

Q寸法

Y軸
Z軸　　 　　 		100 150 200 250 300 350 400 450 500 550 600 650 700
100 750 800 800 850 850 900 900 900 950 950 1000 1000 1050
150 800 850 850 900 900 950 950 950 1000 1000 1050 1050 1100
200 850 900 900 950 950 1000 1000 1000 1050 1050 1100 1100 1150
250 900 950 950 1000 1000 1050 1050 1050 1100 1100 1150 1150 1200
300 950 1000 1000 1050 1050 1100 1100 1100 1150 1150 1200 1200 1250
350 1000 1050 1050 1100 1100 1150 1150 1150 1200 1200 1250 1250 1300
400 1050 1100 1100 1150 1150 1200 1200 1200 1250 1250 1300 1300 1350

X軸ストローク 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
A 338 388 438 488 538 588 638 688 738 788 838 888 938 988 1038 1088 1138 1188 1238
B 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5
C 238 288 138 188 238 288 138 188 238 288 138 188 238 288 138 188 238 288 138
D 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14
E 238 288 338 388 438 488 538 588 638 688 738 788 838 888 938 988 1038 1088 1138
F 168 218 268 318 368 418 468 518 568 618 668 718 768 818 868 918 968 1018 1068
G 0 0 0 0 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4
H 33 83 133 183 233 283 133 183 233 283 133 183 233 283 133 183 233 283 133
J 10 10 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18
