ICSB3-BK□HB3□
ICSPB3-BK□HB3□

ストローク別最高速度

BK□HB3H

（単位はmm/s）


 100～500 550～700 750～800 850～900 950～1000 1050～1100 1150～1200 1250～1300
X軸 2400 1840 1530 1290 1100 880
Y軸 2400 －
Z軸 1200 －

BK□HB3M

（単位はmm/s）


 100～500 550～700 750～800 850～900 950～1000 1050～1100 1150～1200 1250～1300
X軸 2400 1840 1530 1290 1100 880
Y軸 2400 －
Z軸 600 －

共通仕様

駆動方式 ボールねじ　転造C10 【転造C5相当】
繰返し位置決め精度 X軸 ±0.02mm　Y軸/Z軸 ±0.01mm
【X軸 ±0.01mm　Y軸/Z軸 ±0.005mm】
ロストモーション 0.05mm 【0.02mm】以下
ガイド ベース一体型
ベース 材質：アルミ　白色アルマイト処理
X軸モーター出力／リード 600W/40mm
Y軸モーター出力／リード 400W/40mm
Z軸モーター出力／リード 200W/20mm（H）、10mm（M）

可搬質量

表内の単位はkgです。

BK□HB3H


 Y軸ストローク
100～700
Z軸ストローク 100 10.0
150
200
250
300
350
400
450
500

BK□HB3M


 Y軸ストローク
100～300 350 400 450 500 550 600 650 700
Z軸ストローク 100 20.0 20.0 20.0 20.0 20.0 20.0 19.8 19.0 18.2
150 20.0 20.0 20.0 20.0 20.0 19.2 18.4 17.6
200 20.0 20.0 20.0 20.0 19.4 18.7 17.8 17.1
250 20.0 20.0 20.0 19.7 18.8 18.0 17.2 16.4
300 20.0 20.0 20.0 19.1 18.3 17.5 16.7 15.9
350 20.0 20.0 19.4 18.6 17.7 17.0 16.1 15.3
400 20.0 19.8 18.9 18.0 17.2 16.4 15.6 14.8
450 19.9 19.1 18.3 17.4 16.6 15.8 14.9 14.2
500 19.4 18.6 17.7 16.9 16.0 15.3 14.4 13.6

適応コントローラー

各コントローラーのページをご参照ください。（7-4ページ） なお、コントローラーは、別途販売となります。

海外規格

選定上の注意

（1）型式項目のストローク欄は、型式中ではcm（センチメートル）表記となります。
（2）ケーブル長はX軸コネクターボックスから（ケーブルベア仕様の場合はX軸のアクチュエーターケーブルから）コントローラーまでの長さです。標準は3mか5mですが、それ以外の長さもm単位で対応可能です。最長20mまで対応可能です。
（3）ストロークが長くなると最高速度は低下しますのでご注意ください。
（4）定格加速度はX軸が0.3G、Y軸/Z軸が0.4Gです。可搬質量は定格加速度で動作した場合です。加速度を上げると可搬質量は低下します。
（5）型式項目のX軸ストローク欄は、自立ケーブル仕様の場合は最大1000mmになります。
（6）【　】内は高精度仕様の型式の場合です。

ページトップへ戻る

型式内容

XY組合せ
方向
（注1）		 Z軸速度
タイプ
（注2）		 型式
1 H ICSB3【ICSPB3】-BK1HB3H-①-②③-④⑤-⑥⑦-T2-⑧-⑨
M ICSB3【ICSPB3】-BK1HB3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
2 H ICSB3【ICSPB3】-BK2HB3H-①-②③-④⑤-⑥⑦-T2-⑧-⑨
M ICSB3【ICSPB3】-BK2HB3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
3 H ICSB3【ICSPB3】-BK3HB3H-①-②③-④⑤-⑥⑦-T2-⑧-⑨
M ICSB3【ICSPB3】-BK3HB3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
4 H ICSB3【ICSPB3】-BK4HB3H-①-②③-④⑤-⑥⑦-T2-⑧-⑨
M ICSB3【ICSPB3】-BK4HB3M-①-②③-④⑤-⑥⑦-T2-⑧-⑨

（注1）　 XY組合せ方向は下図を参照ください。上記型式の①～⑨の内容は下表をご参照ください。

（注2）　Z軸のタイプによって可搬質量と最高速度が変化します。

型式内記号説明

番号 内容 表記
① エンコーダー種類 A：アブソリュート
I ：インクリメンタル
② X軸ストローク（注3） 10：100mm
　　～
130：1300mm　（100：1000mm）
③ X軸オプション オプション表参照
④ Y軸ストローク 10：100mm
　　～
70：700mm
⑤ Y軸オプション オプション表参照
⑥ Z軸ストローク 10：100mm
　　～
50：500mm
⑦ Z軸オプション オプション表参照
⑧ ケーブル長 3L：3m
5L：5m
□L：□m
⑨ Y軸-Z軸ケーブル配線 SC-SC：自立ケーブル-自立ケーブル
CT-CT：ケーブルベア-ケーブルベア

（注3）　自立ケーブル仕様はX軸の最大ストロークが1000mmになります。

XY組合せ方向

構成軸

軸名称 型式 参照頁
X軸 ISA【ISPA】-WXM-①-600-40-②-T2-⑪-③ 2-433
Y軸 ISB【ISPB】-LXM-①-400-40-④-T2-⑪-⑤ 2-393
Z軸 ISB【ISPB】-MXM-①-200-⑩-⑥-T2-⑪-⑦ 2-361

（注）　上記型式の①～⑦は型式内記号をご参照ください。なお、ストロークはmm（ミリメートル）表記となります。

（注）　上記型式の⑩にはリードが入ります。

　20：Z軸速度タイプHの場合

　10：Z軸速度タイプMの場合

（注）　上記型式の⑪には、ケーブル取出し方向が入ります。取出し方向は4-25ページをご参照ください。

寸法図

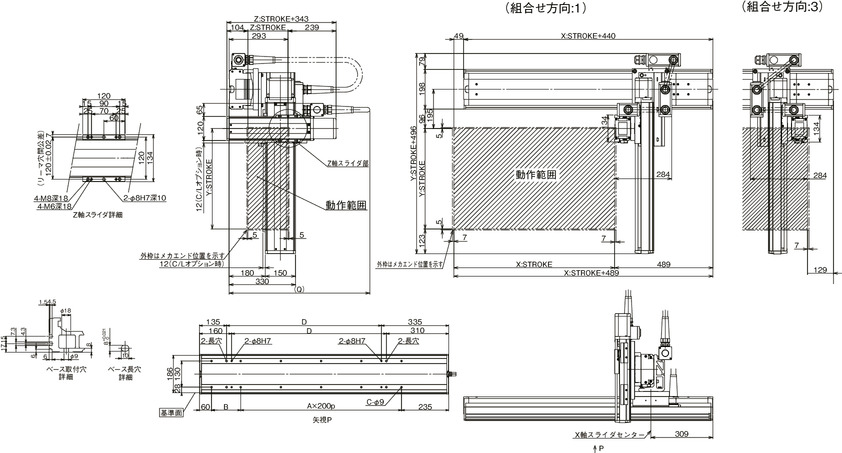

ICSB3【ICSPB3】-BK□HB3□-SC-SC（自立ケーブル仕様）

（注）　図面の組合せ位置が原点位置となります。原点位置を変更する場合は、オプションのNMをご指定ください。また納品後原点位置を変える場合は返却調整が必要ですのでご注意ください。

X軸ストローク 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
A － － 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5
B 245 295 145 195 245 295 145 195 245 295 145 195 245 295 145 195 245 295 145
C 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14
D 70 120 170 220 270 320 370 420 470 520 570 620 670 720 770 820 870 920 970

Y軸ストローク 100 150 200 250 300 350 400 450 500 550 600 650 700
Q 750 800 800 850 850 900 900 900 950 950 1000 1000 1050

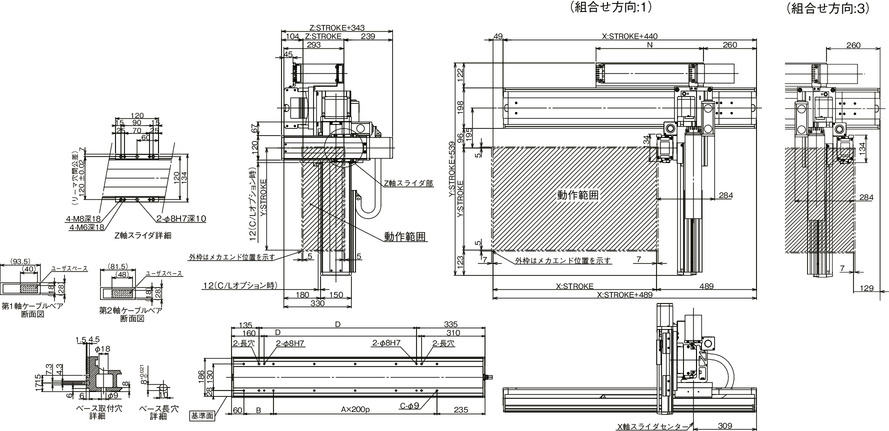

ICSB3【ICSPB3】-BK□HB3□-CT-CT（ケーブルベア仕様）

（注）　図面の組合せ位置が原点位置となります。原点位置を変更する場合は、オプションのNMをご指定ください。また納品後原点位置を変える場合は返却調整が必要ですのでご注意ください。

X軸ストローク 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
A 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6
B 245 295 145 195 245 295 145 195 245 295 145 195 245 295 145 195 245 295 145 195 245 295 145 195 245
C 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16
D 70 120 170 220 270 320 370 420 470 520 570 620 670 720 770 820 870 920 970 1020 1070 1120 1170 1220 1270
N 175 200 225 250 275 300 325 350 375 400 425 450 475 500 525 550 575 600 625 650 675 700 725 750 775
