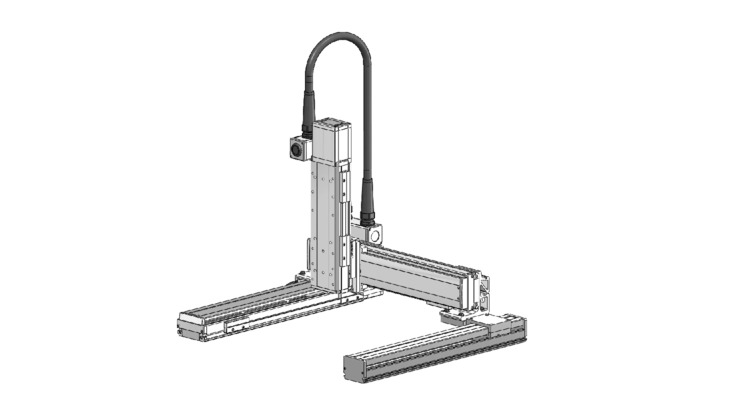

ICSB3-GE□MS3L
ICSPB3-GE□MS3L

ストローク別最高速度

GE□MS3L

（単位はmm/s）


 100～300 300～400 450～700 750～800 850～900 950～1000
X軸 600 460 380
Y軸 － 600 430 345 －
Z軸 300 －

共通仕様

駆動方式 ボールねじ　転造C10 【転造C5相当】
繰返し位置決め精度 ±0.01mm 【±0.005mm】
ロストモーション 0.05mm 【0.02mm】以下
ガイド ベース一体型
ベース 材質：アルミ　白色アルマイト処理
X軸モーター出力／リード 200W/10mm
Y軸モーター出力／リード 200W/10mm
Z軸モーター出力／リード 200W/5mm

可搬質量

表内の単位はkgです。

GE□MS3L


 Y軸ストローク
300 350 400 450 500 550 600 650 700 750 800 850 900
Z軸ストローク 100 34.3 34.3 34.3 34.3 34.3 34.3 33.1 29.7 26.7 23.9 21.4 19.0 16.9
150 33.6 33.6 33.6 33.6 33.6 33.6 32.4 29.0 26.0 23.2 20.7 18.3 16.2
200 33.0 33.0 33.0 33.0 33.0 33.0 31.8 28.4 25.4 22.6 20.1 17.7 15.6
250 32.3 32.3 32.3 32.1 31.8 31.4 31.0 27.7 24.7 21.9 19.4 17.0 14.9
300 30.1 29.8 29.5 29.1 28.8 28.4 28.1 27.1 24.1 21.3 18.8 16.4 14.3
350 27.5 27.2 26.9 26.5 26.2 25.9 25.6 25.3 23.5 20.7 18.2 15.8 13.7
400 25.2 24.9 24.7 24.3 24.1 23.7 23.5 23.2 22.9 20.1 17.6 15.2 13.1

適応コントローラー

各コントローラーのページをご参照ください。（7-4ページ） なお、コントローラーは、別途販売となります。

海外規格

選定上の注意

（1）型式項目のストローク欄は、型式中ではcm（センチメートル）表記となります。
（2）ケーブル長はX軸コネクターボックスから（ケーブルベア仕様の場合はX軸のアクチュエーターケーブルから）コントローラーまでの長さです。標準は3mか5mですが、それ以外の長さもm単位で対応可能です。最長15mまで対応可能です。
（3）定格加速度はZ軸のリード5が0.2G、それ以外は0.4Gです。可搬質量は定格加速度で動作した場合です。加速度を上げると可搬質量は低下します。
（4）ストロークが長くなると最高速度は低下しますのでご注意ください。
（5）【　】内は高精度仕様の型式の場合です。

ページトップへ戻る

型式内容

XY組合せ
方向
（注1）		 Z軸速度
タイプ		 型式
1 L ICSB3【ICSPB3】-GE1MS3L-①-②③-④⑤-⑥⑦-T2-⑧-⑨
2 L ICSB3【ICSPB3】-GE2MS3L-①-②③-④⑤-⑥⑦-T2-⑧-⑨
3 L ICSB3【ICSPB3】-GE3MS3L-①-②③-④⑤-⑥⑦-T2-⑧-⑨
4 L ICSB3【ICSPB3】-GE4MS3L-①-②③-④⑤-⑥⑦-T2-⑧-⑨

（注1）　XY組合せ方向は下図を参照ください。上記型式の①～⑨の内容は下表をご参照ください。

型式内記号説明

番号 内容 表記
① エンコーダー種類 WA：バッテリーレスアブソ
② X軸ストローク 10：100mm
　　～
100：1000mm
③ X軸オプション オプション表参照
④ Y軸ストローク 30：300mm
　　～
90：900mm
⑤ Y軸オプション オプション表参照
⑥ Z軸ストローク 10：100mm
　　～
40：400mm
⑦ Z軸オプション オプション表参照
⑧ ケーブル長 3L：3m
5L：5m
□L：□m
⑨ Y軸-Z軸ケーブル配線 SC-SC：自立ケーブル-自立ケーブル

XY組合せ方向

構成軸

軸名称 型式 参照頁
X軸（駆動軸） ISB【ISPB】-LXM-①-200-10-②-T2-⑩-③ 2-389
X軸（従動軸） ISB-SXM03-N-0-0-② －
Y軸 ISB【ISPB】-MXM-①-200-10-④-T2-⑩-⑤ 2-361
Z軸 ISB【ISPB】-MXM-①-200-5-⑥-T2-⑩-⑦ 2-361

（注）　上記型式の①～⑦は型式内記号をご参照ください。なお、ストロークはmm（ミリメートル）表記となります。

（注）　上記型式の⑩には、ケーブル取出し方向が入ります。取出し方向は4-25ページをご参照ください。

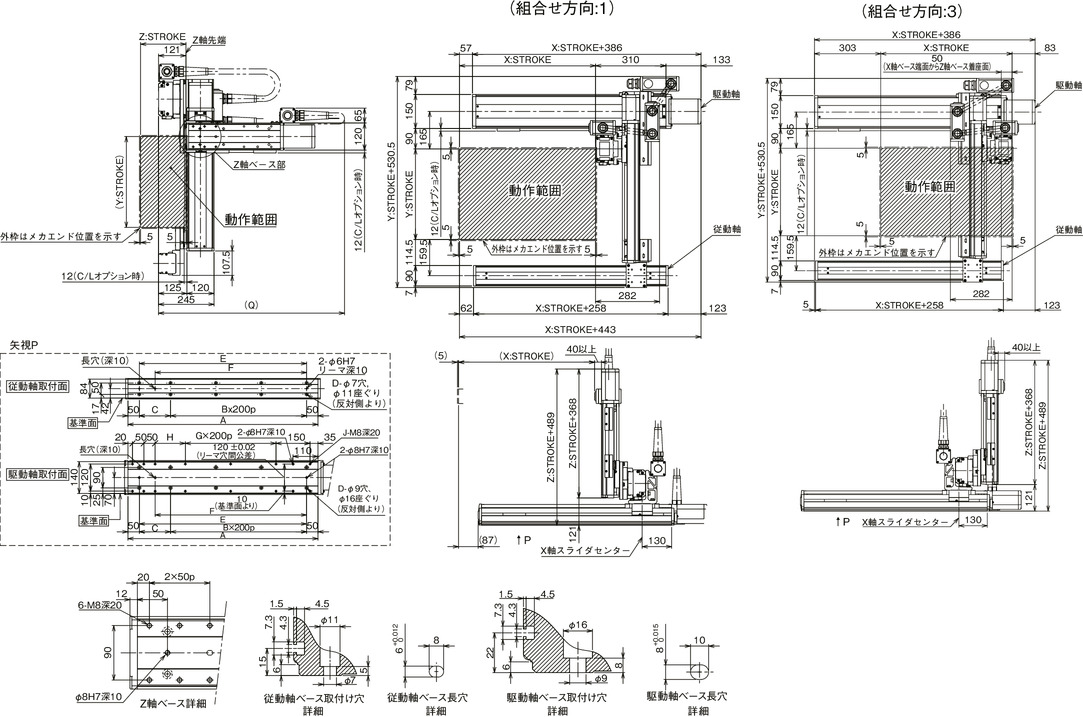

寸法図

ICSB3【ICSPB3】-GE□MS3L-SC-SC（自立ケーブル仕様）

（注）　図面の位置が通常設定の原点位置となります。納品後原点方向を変える場合は返却調整が必要ですのでご注意ください。

Q寸法

Y軸
Z軸 		300 350 400 450 500 550 600 650 700 750 800 850 900
100 850 900 900 900 950 950 1000 1000 1050 1050 1100 1100 1150
150 900 950 950 950 1000 1000 1050 1050 1100 1100 1150 1150 1200
200 950 1000 1000 1000 1050 1050 1100 1100 1150 1150 1200 1200 1250
250 1000 1050 1050 1050 1100 1100 1150 1150 1200 1200 1250 1250 1300
300 1050 1100 1100 1100 1150 1150 1200 1200 1250 1250 1300 1300 1350
350 1100 1150 1150 1150 1200 1200 1250 1250 1300 1300 1350 1350 1400
400 1150 1200 1200 1200 1250 1250 1300 1300 1350 1350 1400 1400 1450

X軸ストローク 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
A 338 388 438 488 538 588 638 688 738 788 838 888 938 988 1038 1088 1138 1188 1238
B 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5
C 238 288 138 188 238 288 138 188 238 288 138 188 238 288 138 188 238 288 138
D 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14
E 238 288 338 388 438 488 538 588 638 688 738 788 838 888 938 988 1038 1088 1138
F 168 218 268 318 368 418 468 518 568 618 668 718 768 818 868 918 968 1018 1068
G 0 0 0 0 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4
H 33 83 133 183 233 283 133 183 233 283 133 183 233 283 133 183 233 283 133
J 10 10 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18
