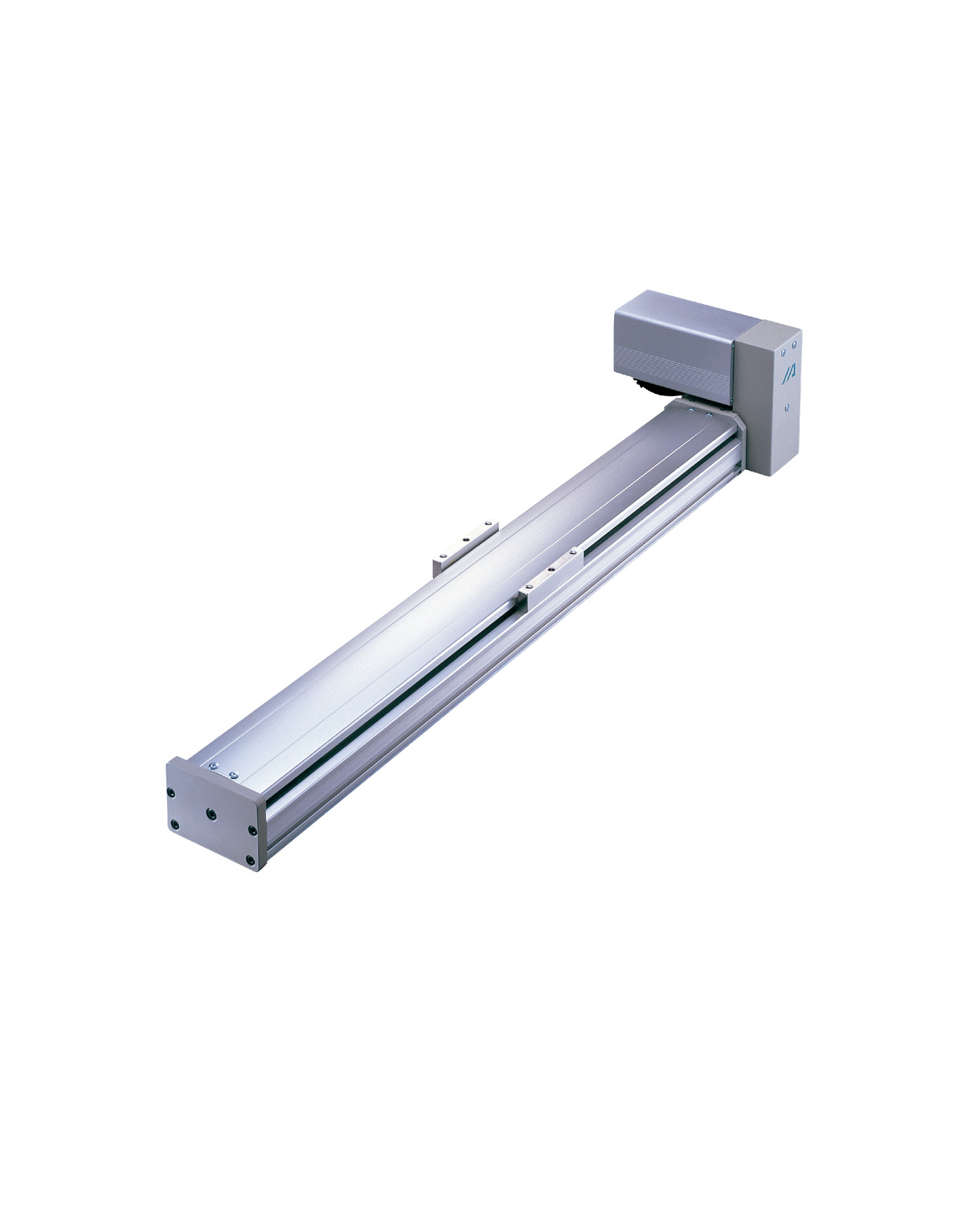

メインスペック

スライダータイプモーメント方向

ストロークと最高速度

（単位はmm/s）

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称	外観	最大接続 可能軸数	電源電圧	制御方法														最大位置決め点数
				ポジショナー	パルス列	プログラム	ネットワーク　※選択
							DV	CC	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM

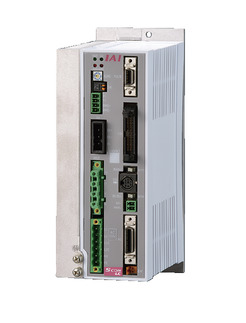

SCON-CB/CGB		1	単相AC200V	●	●	－	●	●	●	●	●	●	●	●	●	－	－	512 (ネットワーク仕様は768)
SCON-LC/LCG		1		－	－	●	●	●	●	●	●	－	●	●	●	－	－	512 (ネットワーク仕様は768)
SSEL-CS		2	単相AC 100V/200V	●	－	●	●	●	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q		6	単相AC200V 三相AC200V	－	－	●	●	●	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA		8		－	－	●	●	●	●	－	－	－	●	●	－	－	－	55000 (タイプにより異なります)

（注）　DV、CCなどのネットワーク略称記号については、6-13ページをご確認ください。

海外規格

選定上の注意

（1）モーター取付姿勢の詳細は1-383ページをご参照ください。 （2）「メインスペック」の可搬質量は、最大値を表示しています。詳細は「速度・加速度別可搬質量表」をご参照ください。 （3）クリープセンサーと原点リミットスイッチを追加する場合、構造上モーター取付方向でセンサーの取付側が決定しますのでご注意ください。詳細は1-383ページをご参照ください。 （4）ダブルスライダー選択時の動的許容モーメント、張出し負荷長は1-369ページをご参照ください。 （5）取付姿勢によっては注意が必要です。詳細は1-379ページをご参照ください。 （6）張出し負荷長の目安は、Ma・Mb・Mc方向600mm以下です。

寸法図

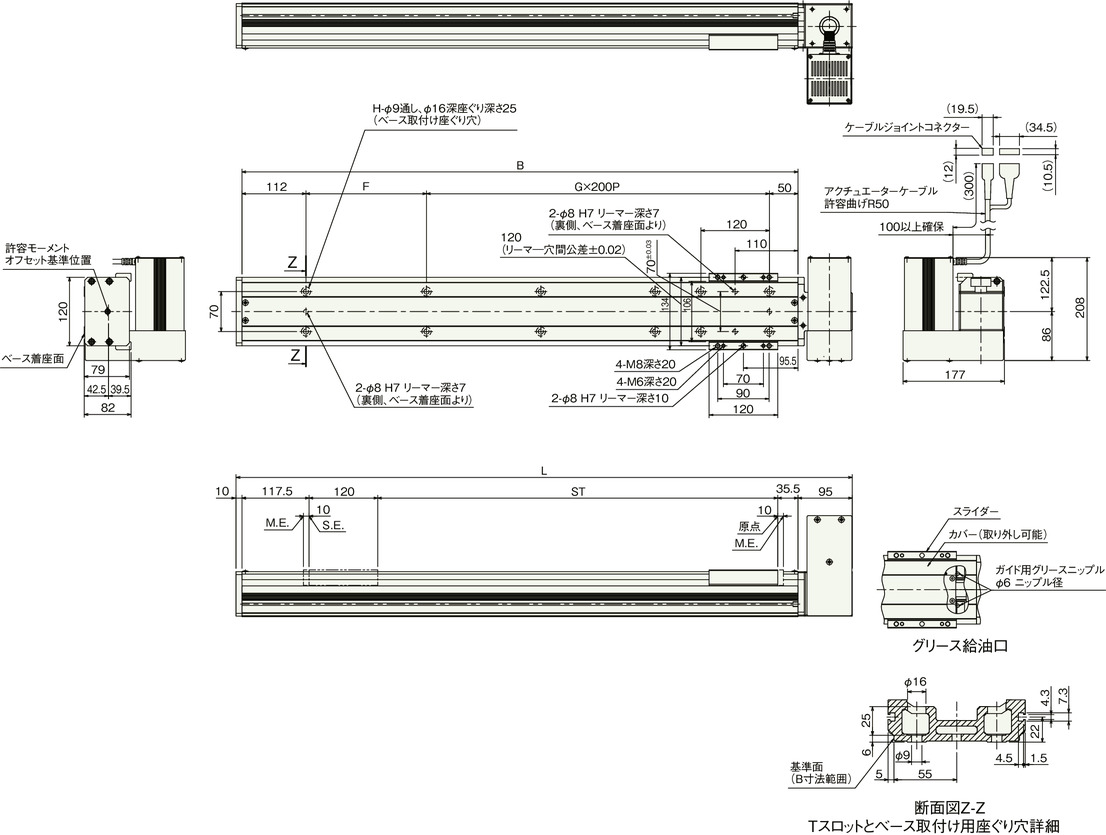

シングルスライダー仕様

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

（注）　ケーブルジョイントコネクターにモーターケーブルおよびエンコーダーケーブルを接続します。

　ケーブルの詳細は1-296ページをご参照ください。

（注）　原点復帰を行った場合は、スライダーがM.E.まで移動しますので周囲との干渉にご注意ください。

（注）　原点方向を変更するには返却調整が必要ですのでご注意ください。

ストローク別寸法

ストローク	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
L	578	678	778	878	978	1078	1178	1278	1378	1478	1578	1678	1778	1878	1978	2078	2178	2278	2378	2478	2578	2678	2778	2878
B	473	573	673	773	873	973	1073	1173	1273	1373	1473	1573	1673	1773	1873	1973	2073	2173	2273	2373	2473	2573	2673	2773
F	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211
G	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11	12	12
H	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26	28	28	30	30

ストローク別質量

ストローク	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
質量（kg）	8.3	9.1	9.9	10.6	11.4	12.2	13.0	13.8	14.6	15.4	16.2	17.0	17.8	18.5	19.3	20.1	20.9	21.7	22.5	23.3	24.1	24.9	25.7	26.4

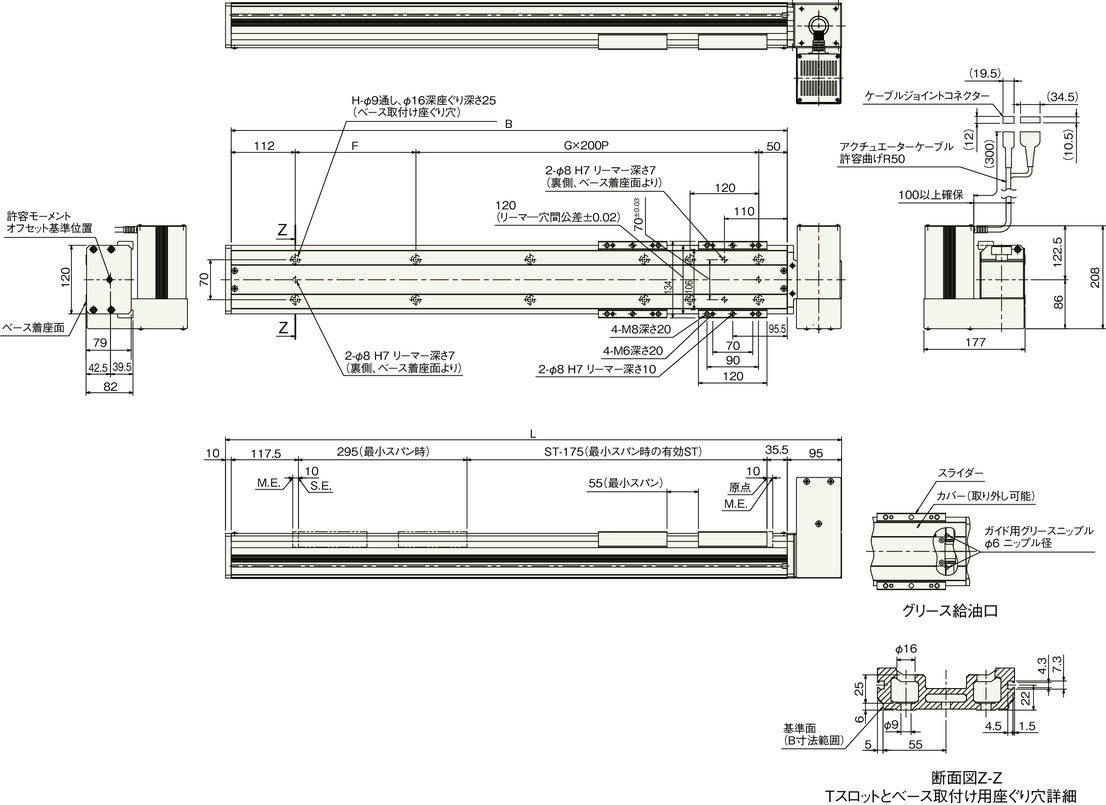

ダブルスライダー仕様

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

（注）　ケーブルジョイントコネクターにモーターケーブルおよびエンコーダーケーブルを接続します。

　ケーブルの詳細は1-296ページをご参照ください。

（注）　原点復帰を行った場合は、スライダーがM.E.まで移動しますので周囲との干渉にご注意ください。

（注）　原点方向を変更するには返却調整が必要ですのでご注意ください。

ストローク別寸法

ストローク	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
最小スパン時の有効ストローク	25	125	225	325	425	525	625	725	825	925	1025	1125	1225	1325	1425	1525	1625	1725	1825	1925	2025	2125	2225	2325
L	578	678	778	878	978	1078	1178	1278	1378	1478	1578	1678	1778	1878	1978	2078	2178	2278	2378	2478	2578	2678	2778	2878
B	473	573	673	773	873	973	1073	1173	1273	1373	1473	1573	1673	1773	1873	1973	2073	2173	2273	2373	2473	2573	2673	2773
F	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211	111	211
G	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11	12	12
H	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26	28	28	30	30

ストローク別質量

ストローク	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
質量（kg）	9.5	10.3	11.1	11.8	12.6	13.4	14.2	15.0	15.8	16.6	17.4	18.2	19.0	19.7	20.5	21.3	22.1	22.9	23.7	24.5	25.3	26.1	26.9	27.6
