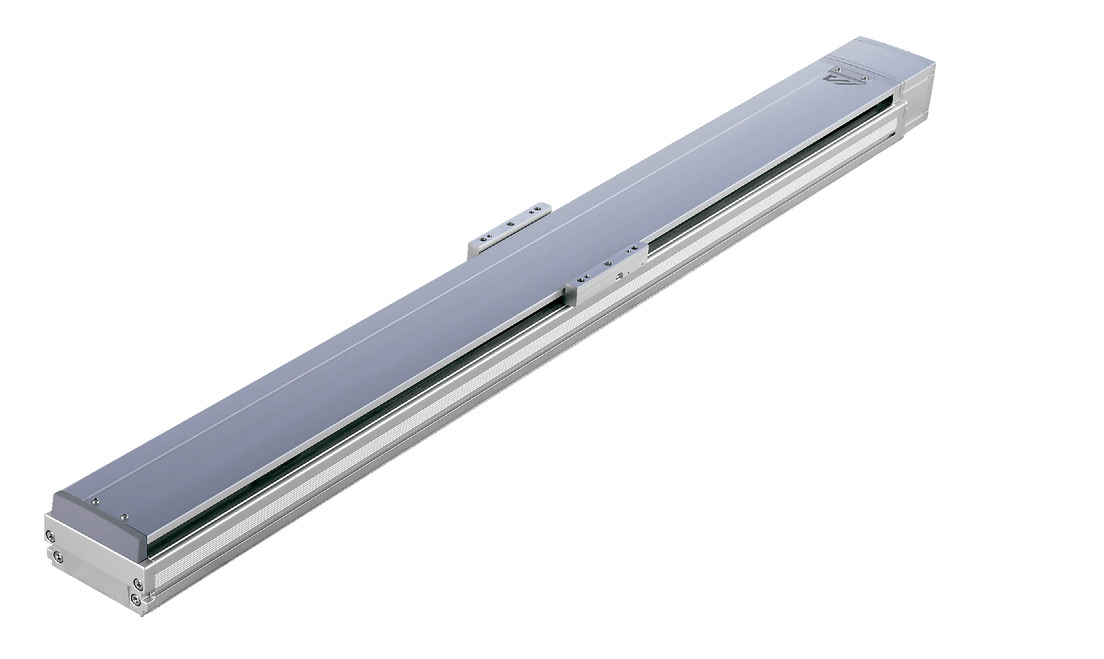

ISB-MXMX-400

製品の特長

取付姿勢

  • カタログPDF
  • 取扱説明書PDF
  • 2次元CAD図面
  • パラメトリックCAD図面
  • 資料請求

    • メインスペック

    項目 内容
    リード ボールねじリード（mm） 48
    水平 可搬質量 最大可搬質量（kg） 20
    速度/加減速度 最高速度（mm/s） 2200
    定格加減速度（G） 0.4
    最高加減速度（G） 0.4
    垂直 可搬質量 最大可搬質量（kg） －
    速度/加減速度 最高速度（mm/s） －
    定格加減速度（G） －
    最高加減速度（G） －
    推力 定格推力（N） 141.3
    ブレーキ ブレーキ仕様 無励磁作動電磁ブレーキ
    ブレーキ保持力（kgf） －
    ストローク 最小ストローク（mm） 800
    最大ストローク（mm） 2000
    ストロークピッチ（mm） 50

    項目 内容
    駆動方式 ボールねじ　φ16mm　転造C10
    繰返し位置決め精度 ±0.01 mm
    ロストモーション 0.05 mm以下
    ベース 材質：アルミ　白色アルマイト処理
    リニアガイド 直動無限循環型
    静的許容モーメント Ma：341N･m
    Mb：487N･m
    Mc：796N･m
    動的許容モーメント
    （注3）    		 Ma：81N･m
    Mb：116N･m
    Mc：189N･m
    使用周囲温度・湿度 0～40℃、Max85％RH以下（結露なきこと）
    保護等級 －
    耐振動・耐衝撃 4.9m/s2 100Hz以下
    海外対応規格 CEマーク、RoHS指令
    モーター種類 ACサーボモーター
    エンコーダー種類 バッテリーレスアブソリュート
    エンコーダーパルス数 131072 pulse/rev
    納期 ホームページ［納期照会］に記載

    （注3）　基準定格寿命10,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-360ページにて走行寿命をご確認ください。

    スライダータイプモーメント方向

    速度・加速度別可搬質量表

    可搬質量の単位はkgです。空欄は動作不可となります。

    姿勢 水平 垂直
    リード
    （mm）    		 最高速度
    （mm/s）    		 加速度(G)
    0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6
    48 2200 20.0 20.0 20.0 水平専用となります。

    ストロークと最高速度

    （単位はmm/s）

    ストローク
    リード         		800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000
    48 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2065 1925 1805 1690 1590 1495 1410 1335 1265 1195 1135 1080 1025 980

    適応コントローラー

    本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

    名称 外観 最大接続
    可能軸数    		 電源電圧 制御方法 最大位置決め点数
    ポジショナー パルス列 プログラム ネットワーク　※選択
    DV CC PR CN ML ML3 EC EP PRT SSN ECM
    SCON-CB/CGB 1 単相AC200V ● ● － ● ● ● ● ● ● ● ● ● － － 512
    (ネットワーク仕様は768)
    SCON-LC/LCG 1 － － ● ● ● ● ● ● － ● ● ● － － 512
    (ネットワーク仕様は768)
    SSEL-CS 2 単相AC
    100V/200V    		 ● － ● ● ● ● － － － － ● － － － 20000
    XSEL-P/Q 6 単相AC200V
    三相AC200V    		 － － ● ● ● ● － － － － ● － － － 20000
    XSEL-RA/SA 8 － － ● ● ● ● － － － ● ● － － － 55000
    (タイプにより異なります)

    （注）　DV、CCなどのネットワーク略称記号については、6-13ページをご確認ください。

    海外規格

    選定上の注意

    （1）「メインスペック」の可搬質量は、最大値を表示しています。詳細は「速度・加速度別可搬質量表」をご参照ください。
    （2）取付姿勢によっては注意が必要です。詳細は1-379ページをご参照ください。
    （3）張出し負荷長の目安は、Ma・Mb・Mc方向600mm以下です。

    ページトップへ戻る

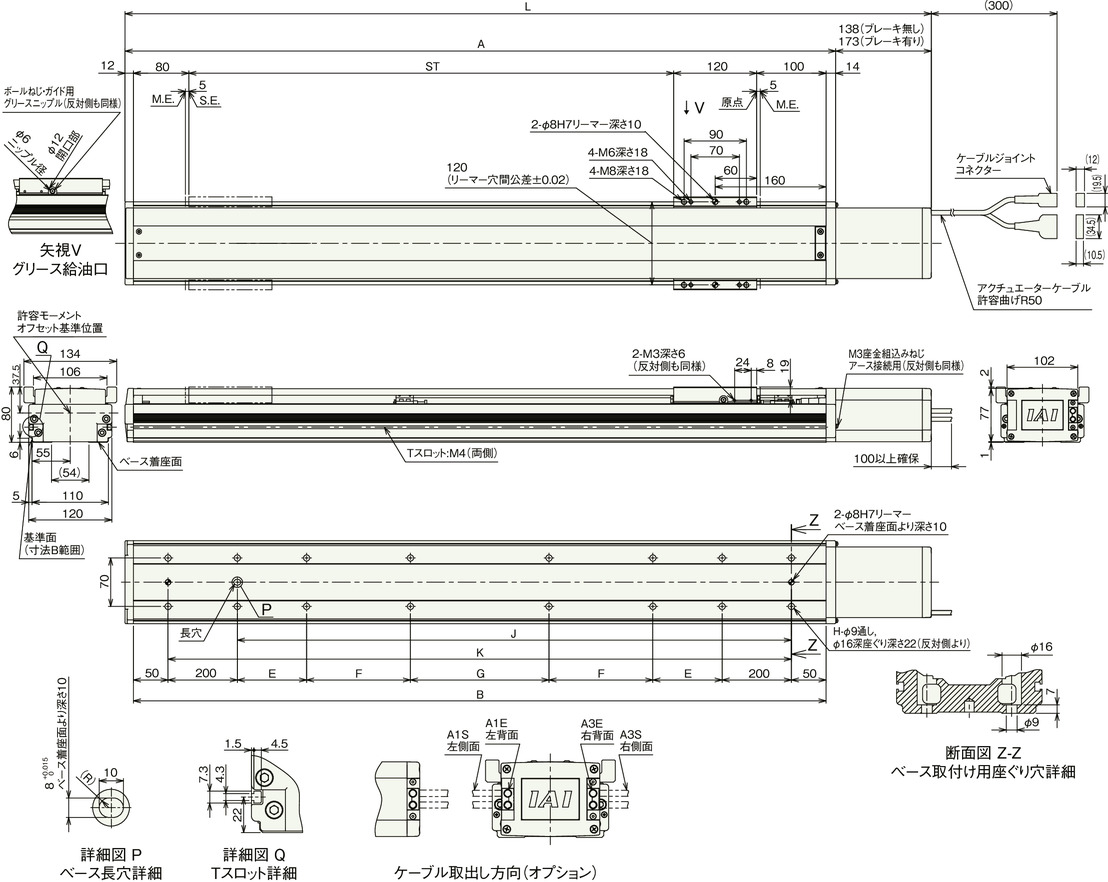

    寸法図

    ST：ストローク

    M.E.：メカニカルエンド

    S.E.：ストロークエンド

    （注）　原点復帰を行った場合はスライダーがM.E.まで移動しますので、周囲物との干渉にご注意ください。

    （注）　原点方向を変更するには返却調整が必要ですのでご注意ください。

    ストローク別寸法

    ストローク 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000
    L ブレーキ無し 1264 1314 1364 1414 1464 1514 1564 1614 1664 1714 1764 1814 1864 1914 1964 2014 2064 2114 2164 2214 2264 2314 2364 2414 2464
    ブレーキ有り 1299 1349 1399 1449 1499 1549 1599 1649 1699 1749 1799 1849 1899 1949 1999 2049 2099 2149 2199 2249 2299 2349 2399 2449 2499
    A 1126 1176 1226 1276 1326 1376 1426 1476 1526 1576 1626 1676 1726 1776 1826 1876 1926 1976 2026 2076 2126 2176 2226 2276 2326
    B 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300
    E 200 200 200 200 200 225 250 275 300 325 350 375 400 425 450 475 500 525 550 575 200 200 200 200 200
    F 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 400 425 450 475 500
    G 200 250 300 350 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400
    H 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 16 16 16 16 16
    J 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000
    K 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200

    ストローク別質量

    ストローク 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000
    質量
    （kg）    		 ブレーキ無し 17.1 17.7 18.4 19.0 19.6 20.3 20.9 21.5 22.2 22.8 23.4 24.1 24.7 25.4 26.0 26.6 27.3 27.9 28.5 29.2 29.8 30.4 31.1 31.7 32.3
    ブレーキ有り 17.7 18.3 19.0 19.6 20.2 20.9 21.5 22.1 22.8 23.4 24.0 24.7 25.3 25.9 26.6 27.2 27.8 28.5 29.1 29.8 30.4 31.0 31.7 32.3 32.9
