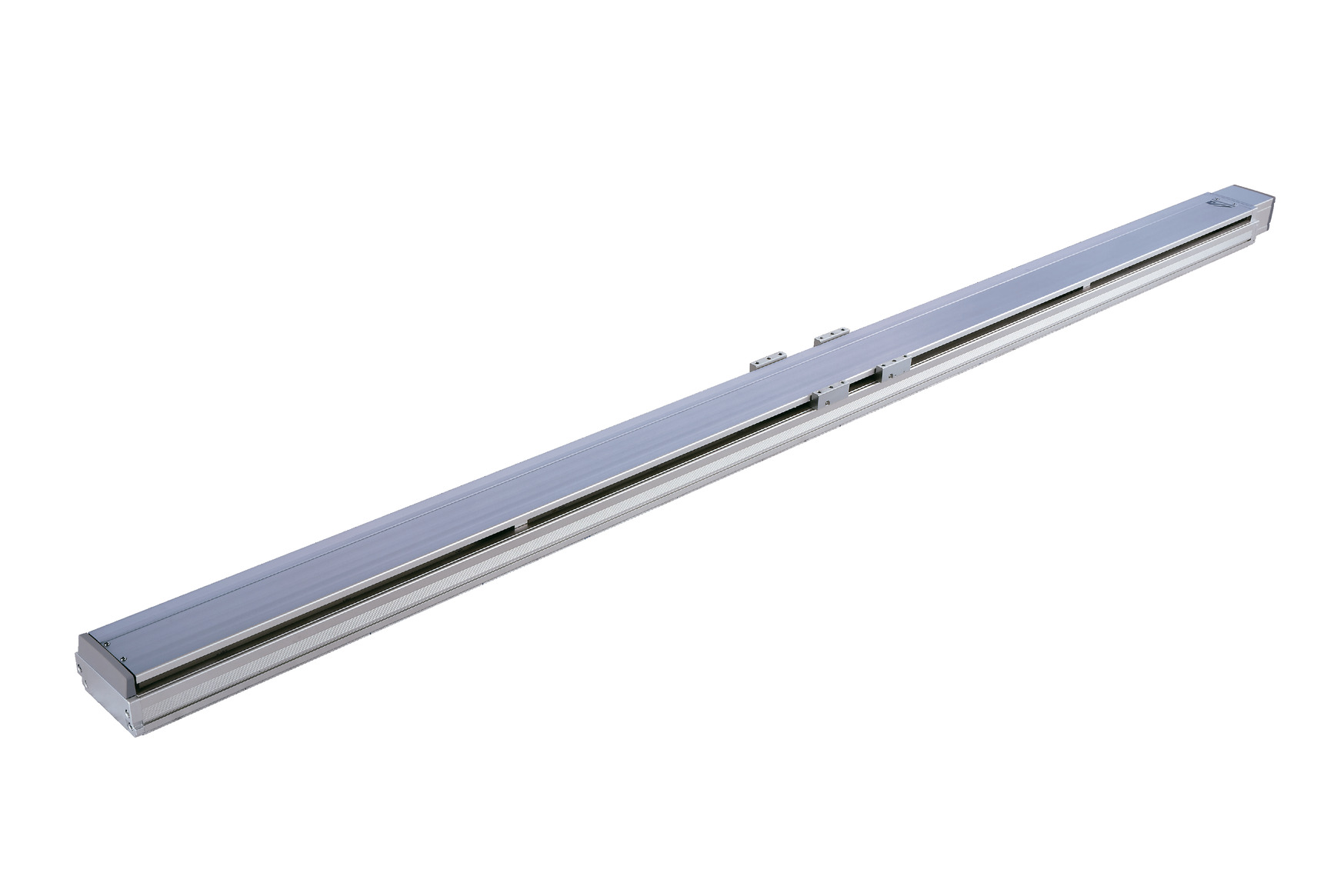

ISB-LXUWX-400
ISPB-LXUWX-400

製品の特長

取付姿勢

メインスペック

項目 内容
リード ボールねじリード（mm） 40 20
水平 可搬質量 最大可搬質量（kg） 40 90
速度/加減速度 最高速度（mm/s） 2400 1200
定格加減速度（G） 0.4 0.4
最高加減速度（G） 0.4 0.4
垂直 可搬質量 最大可搬質量（kg） － －
速度/加減速度 最高速度（mm/s） － －
定格加減速度（G） － －
最高加減速度（G） － －
推力 定格推力（N） 169.6 339.1
ブレーキ ブレーキ仕様 無励磁作動電磁ブレーキ
ブレーキ保持力（kgf） － －
ストローク 最小ストローク（mm） 1014 1014
最大ストローク（mm） 2514 2514
ストロークピッチ（mm） 50 50

項目 内容
駆動方式 ボールねじ　φ20mm　転造C10　【C5相当】
繰返し位置決め精度 ±0.01mm　【±0.003mm】
ロストモーション 0.05mm以下　 【0.02mm以下】
ベース 材質：アルミ　白色アルマイト処理
リニアガイド 直動無限循環型
静的許容モーメント Ma：746N･m
Mb：1066N･m
Mc：1086N･m
動的許容モーメント
（注4）		 Ma：299N･m
Mb：427N･m
Mc：292N･m
使用周囲温度・湿度 0～40℃、85％RH以下（結露なきこと）
保護等級 －
耐振動・耐衝撃 4.9m/s2
海外対応規格 CEマーク、RoHS指令
モーター種類 ACサーボモーター
エンコーダー種類 バッテリーレスアブソリュート
エンコーダーパルス数 131072 pulse/rev
納期 ホームページ［納期照会］に記載

（注4）　基準定格寿命10,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-180ページにて走行寿命をご確認ください。

（注）　【　】内はISPBの数値です。

スライダータイプモーメント方向

速度・加速度別可搬質量表

可搬質量の単位はkgです。空欄は動作不可となります。

姿勢 水平 垂直
リード
（mm）		 最高速度
（mm/s）		 加速度(G)
0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6
40 2400 40 40 40 水平専用となります。
20 1200 90 90 90

ストロークと最高速度

（単位はmm/s）

ストローク
リード 		1000～
1200		 1250
･
1300		 1350
･
1400		 1450
･
1500		 1550
･
1600		 1650
･
1700		 1750
･
1800		 1850
･
1900		 1950
･
2000		 2050
･
2100		 2150
･
2200		 2250
･
2300		 2350
･
2400		 2450
･
2500
40 2400 2300 2000 1900 1660 1480 1300 1180 1080 980 880 840 740 680
20 1200 1150 1000 950 830 740 650 590 540 490 440 430 370 340

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称 外観 最大接続
可能軸数		 電源電圧 制御方法 最大位置決め点数
ポジショナー パルス列 プログラム ネットワーク　※選択
DV CC CIE PR CN ML ML3 EC EP PRT SSN ECM
RCON 16 DC24V
単相AC200V
三相AC200V		 － － － ● ● ● ● － － － ● ● ● － － 128
RSEL 8 － － ● ● ● ● ● － － － ● ● ● － － 36000
SCON-CB/CGB 1 単相AC200V ● ● － ● ● ● ● ● ● ● ● ● ● － － 512
(ネットワーク仕様は768)
SSEL-CS 2 単相AC
100V/200V		 ● － ● ● ● － ● － － － － ● － － － 20000
XSEL-P/Q 6 単相AC200V
三相AC200V		 － － ● ● ● － ● － － － － ● － － － 20000
XSEL-RA/SA 8 － － ● ● ● － ● － － － ● ● － － － 55000
(タイプにより異なります)

（注）　DV、CCなどのネットワーク略称記号については、7-17ページをご確認ください。

海外規格

選定上の注意

（1）「メインスペック」の可搬質量は、最大値を表示しています。詳細は「速度・加速度別可搬質量表」をご参照ください。
（2）取付姿勢によっては注意が必要です。詳細は1-199ページをご参照ください。
（3）張出し負荷長の目安は、Ma・Mb・Mc方向1250mm以下です。

ページトップへ戻る

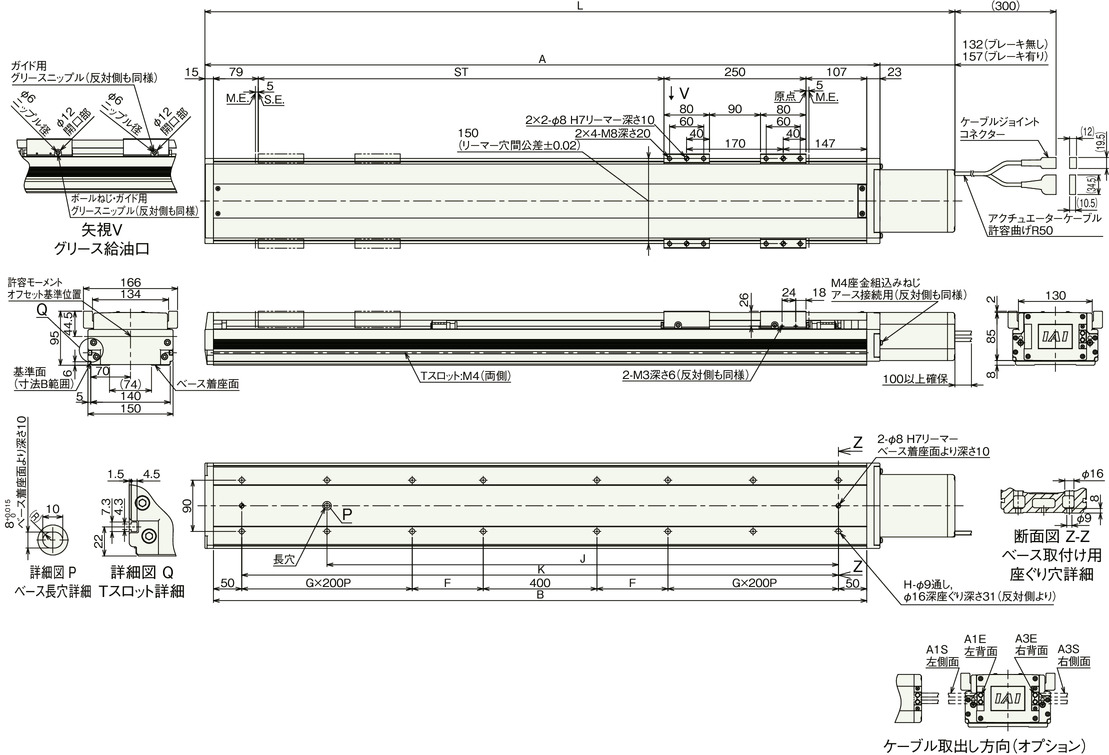

寸法図

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

（注）　ケーブルジョイントコネクターには、モーターケーブルおよびエンコーダーケーブルを接続します。

　ケーブルは1-106ページをご参照ください。

（注）　原点復帰を行った場合はスライダーがM.E.まで移動しますので、周囲物との干渉にご注意ください。

（注）　原点方向を変更するには返却調整が必要ですのでご注意ください。

ストローク別寸法

呼びストローク 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500
ストローク 1014 1064 1114 1164 1214 1264 1314 1364 1414 1464 1514 1564 1614 1664 1714 1764 1814 1864 1914 1964 2014 2064 2114 2164 2214 2264 2314 2364 2414 2464 2514
L ブレーキ無し 1620 1670 1720 1770 1820 1870 1920 1970 2020 2070 2120 2170 2220 2270 2320 2370 2420 2470 2520 2570 2620 2670 2720 2770 2820 2870 2920 2970 3020 3070 3120
ブレーキ有り 1645 1695 1745 1795 1845 1895 1945 1995 2045 2095 2145 2195 2245 2295 2345 2395 2445 2495 2545 2595 2645 2695 2745 2795 2845 2895 2945 2995 3045 3095 3145
A 1488 1538 1588 1638 1688 1738 1788 1838 1888 1938 1988 2038 2088 2138 2188 2238 2288 2338 2388 2438 2488 2538 2588 2638 2688 2738 2788 2838 2888 2938 2988
B 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950
F 275 300 325 350 375 400 425 450 475 500 525 550 575 600 425 450 475 500 525 550 575 600 425 450 475 500 525 550 575 600 625
G 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3
H 12 12 12 12 12 12 12 12 12 12 12 12 12 12 16 16 16 16 16 16 16 16 20 20 20 20 20 20 20 20 20
J 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650
K 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850

ストローク別質量

ストローク 1014 1064 1114 1164 1214 1264 1314 1364 1414 1464 1514 1564 1614 1664 1714 1764 1814 1864 1914 1964 2014 2064 2114 2164 2214 2264 2314 2364 2414 2464 2514
質量
（kg）		 ブレーキ無し 30.8 31.7 32.6 33.5 34.3 35.2 36.1 37.0 37.8 38.7 39.6 40.5 41.4 42.2 43.1 44.0 44.9 45.7 46.6 47.5 48.4 49.2 50.1 51.0 51.9 52.8 53.6 54.5 55.4 56.3 57.1
ブレーキ有り 31.4 32.3 33.2 34.1 34.9 35.8 36.7 37.6 38.4 39.3 40.2 41.1 42.0 42.8 43.7 44.6 45.5 46.3 47.2 48.1 49.0 49.8 50.7 51.6 52.5 53.4 54.2 55.1 56.0 56.9 57.7
