LSA-N10SM

製品の特長

取付姿勢

（注）　写真はシングルスライダーです。

型式スペック

型式 対応ドライバー
出力
（W）		 可搬質量 定格
推力
（N）		 最大
推力
（N）		 最大
加速度
（G）		 ストローク
（mm）
水平
（kg）		 垂直
（kg）
LSA-N10SM-I-100S-①-T2-②-③ 100S 15 － 54 162 3 100～3900
（100mm毎）

記号説明　① ストローク　② ケーブル長　③ オプション

ストローク
（mm）		 100～3900
（100mm毎）
最高速度
（mm/s）		 2500

アクチュエーター仕様

項目 内容
駆動方式 リニアサーボモーター
繰返し位置決め精度 ±0.005mm
ロストモーション 0.02mm以下
動的許容モーメント（注2） Ma：76.4N･m　Mb：46.3N･m　Mc：25.7N･m
ベース 材質：アルミ　黒色アルマイト処理
使用周囲温度・湿度 0～40℃、 85％RH以下 （結露無きこと）

（注2）　基準定格寿命10,000km、標準荷重係数3.5の場合です。走行寿命は運転条件、取付け状態によって異なります。1-342ページにて走行寿命をご確認ください。

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称 外観 最大接続
可能軸数		 電源電圧 制御方法 最大位置決め点数
ポジショナー パルス列 プログラム ネットワーク　※選択
DV CC CIE PR CN ML ML3 EC EP PRT SSN ECM
SCON-CB/CGB 1 単相AC200V ● ● － ● ● ● ● ● ● ● ● ● ● － － 512
(ネットワーク仕様は768)
SCON-LC/LCG 1 － － ● ● ● － ● ● ● － ● ● ● － － 512
(ネットワーク仕様は768)
SSEL-CS 2 ● － ● ● ● － ● － － － － ● － － － 20000
XSEL-P/Q 6 単相AC200V
三相AC200V		 － － ● ● ● － ● － － － － ● － － － 20000

（注）　DV、CCなどのネットワーク略称記号については、7-15ページをご確認ください。

（注）　XSEL-P/Qの5、6軸目は接続できません。

（注）　マルチスライダーは2軸コントローラか、SCON2台での制御になります。

（注）　コントローラーのドライバは100Wですが、SCONコントローラーの大きさは400W以上のサイズになります。（7-154ページ参照）また、SCON1台あたりの回生抵抗の必要数の目安も、400Wで選定してください。

海外規格

選定上の注意

（1）ストロークが短い場合最高速度に到達しない場合があります。
（2）「型式スペック」の可搬質量は最大可搬質量です。動作条件により可搬質量は異なります。詳細は総合カタログ2017・2-693ページをご参照ください。
（3）水平設置以外（垂直、横立て、天吊り等）でのご使用は出来ませんのでご注意ください。
（4）張出し負荷長の目安は、Ma・Mb・Mc方向340mm以下です。

ページトップへ戻る

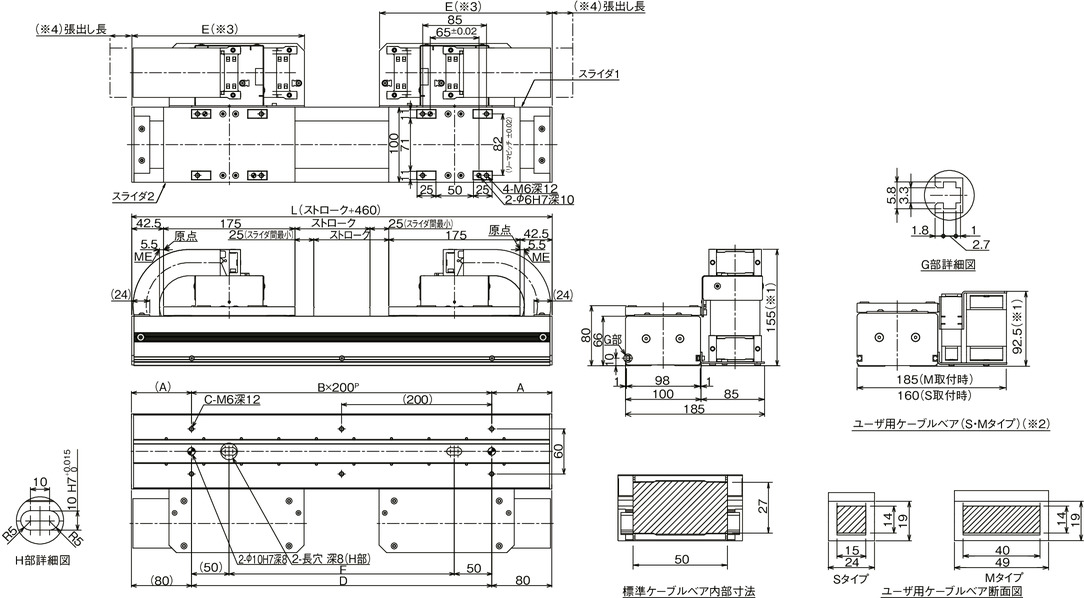

寸法図

ME：メカニカルエンド

※1　ケーブルベアが膨らみ下記寸法より若干大きくなる可能性があります。

※2　オプションおよびユーザー用ケーブルベアはストロークが2000mm以下の場合のみ対応可能です。

※3　オプションおよびユーザー用ケーブルベア仕様の場合E寸法は「表中寸法-60mm」となります。

※4　ケーブルベアの張出し長は下記の通りです。

　標準ケーブルベア：最大10mm

　オプションおよびユーザー用ケーブルベア：最大25mm

（注）　許容モーメントオフセット基準位置はスライダーワーク取付位置より49mmのところになります。
