LSAS-N10SM

製品の特長

取付姿勢

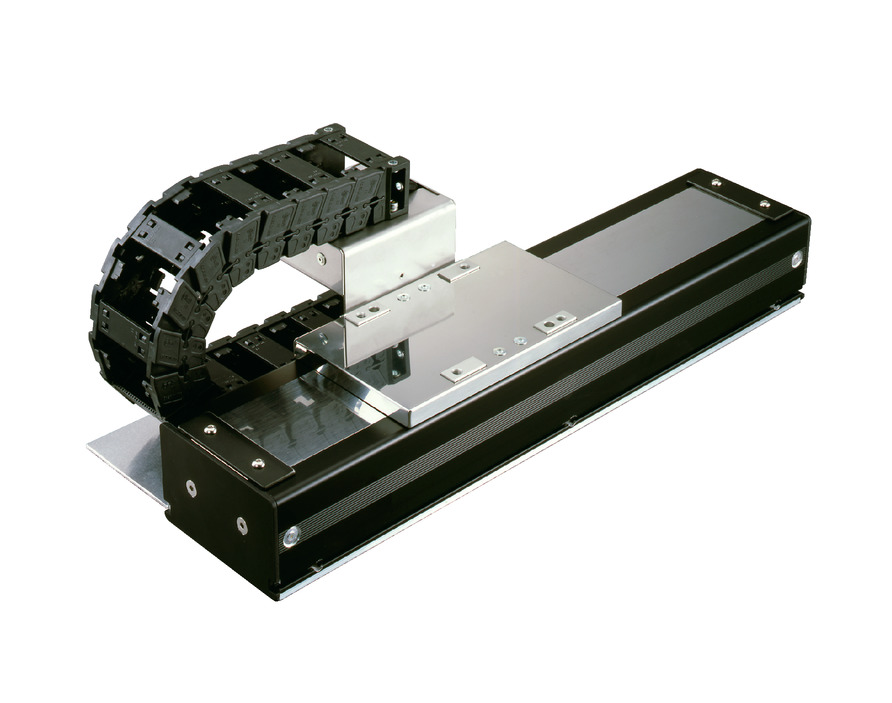

（注）　写真はシングルスライダーです。

メインスペック

項目 内容
水平 可搬質量 最大可搬質量（kg） 15
速度/加減速度 最高速度（mm/s） 2500
定格加減速度（G） 0.5
最高加減速度（G） 3
推力 定格推力（N） 54
最大推力（N） 162
ストローク 最小ストローク（mm） 100
最大ストローク（mm） 3900
ストロークピッチ（mm） 100

項目 内容
駆動方式 リニアサーボモーター
繰返し位置決め精度 ±0.005mm
ロストモーション 0.02mm以下
ベース 材質：アルミ　黒色アルマイト処理
リニアガイド 直動無限循環型
静的許容モーメント －
－
－
動的許容モーメント
（注2）		 Ma：76N･m
Mb：46N･m
Mc：25N･m
使用周囲温度・湿度 0～40℃、Max85％RH以下（結露なきこと）
保護等級 IP20
耐振動・耐衝撃 4.9m/s2 100Hz以下
海外対応規格 RoHS指令
モーター種類 ACサーボモーター
エンコーダー種類 シリアルエンコーダー疑似アブソタイプ
エンコーダーパルス数 1μm　
納期 ホームページ［納期照会］に記載

（注2）　基準定格寿命10,000km、標準荷重係数3.5の場合です。走行寿命は運転条件、取付け状態によって異なります。1-342ページにて走行寿命をご確認ください。

スライダータイプモーメント方向

ストロークと最高速度

（単位はmm/s）

ストローク
（mm）		 100～3900
（100mm毎）
最高速度
（mm/s）		 2500

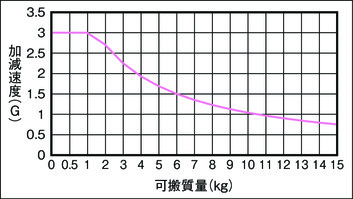

加減速度と可搬質量の相関図

速度2500mm/sで動作させた場合の可搬質量別の加減速度を表しています。ご希望の搬送条件（ワーク質量）から機種選定の目安としてご使用ください。

（注）　デューティーは考慮されていませんのでご注意ください。

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称 外観 最大接続
可能軸数		 電源電圧 制御方法 最大位置決め点数
ポジショナー パルス列 プログラム ネットワーク　※選択
DV CC CIE PR CN ML ML3 EC EP PRT SSN ECM
SCON-CB/CGB 1 単相AC200V ● ● － ● ● ● ● ● ● ● ● ● ● － － 512
(ネットワーク仕様は768)
SCON-LC/LCG 1 － － ● ● ● － ● ● ● － ● ● ● － － 512
(ネットワーク仕様は768)
SSEL-CS 2 ● － ● ● ● － ● － － － － ● － － － 20000
XSEL-P/Q 6 単相AC200V
三相AC200V		 － － ● ● ● － ● － － － － ● － － － 20000
XSEL-RA/SA 8 － － ● ● ● － ● － － － ● ● － － － 55000
(タイプにより異なります)

（注）　DV、CCなどのネットワーク略称記号については、7-15ページをご確認ください。

（注）　マルチスライダーは2軸コントローラか、SCON2台での制御になります。

（注）　コントローラーのドライバは100Wですが、SCONコントローラーの大きさは400W以上のサイズになります。（7-154ページ参照）また、SCON1台あたりの回生抵抗の必要数の目安も、400Wで選定してください。

海外規格

選定上の注意

（1）ストロークが短い場合最高速度に到達しない場合があります。
（2）「メインスペック」の可搬質量は、最大可搬質量です。動作条件により可搬質量は異なります。詳細は「加減速度と可搬質量の相関図」をご参照ください。
（3）水平設置以外（垂直、横立て、天吊り等）でのご使用は出来ませんのでご注意ください。
（4）張出し負荷長の目安は、Ma・Mb・Mc方向340mm以下です。

ページトップへ戻る

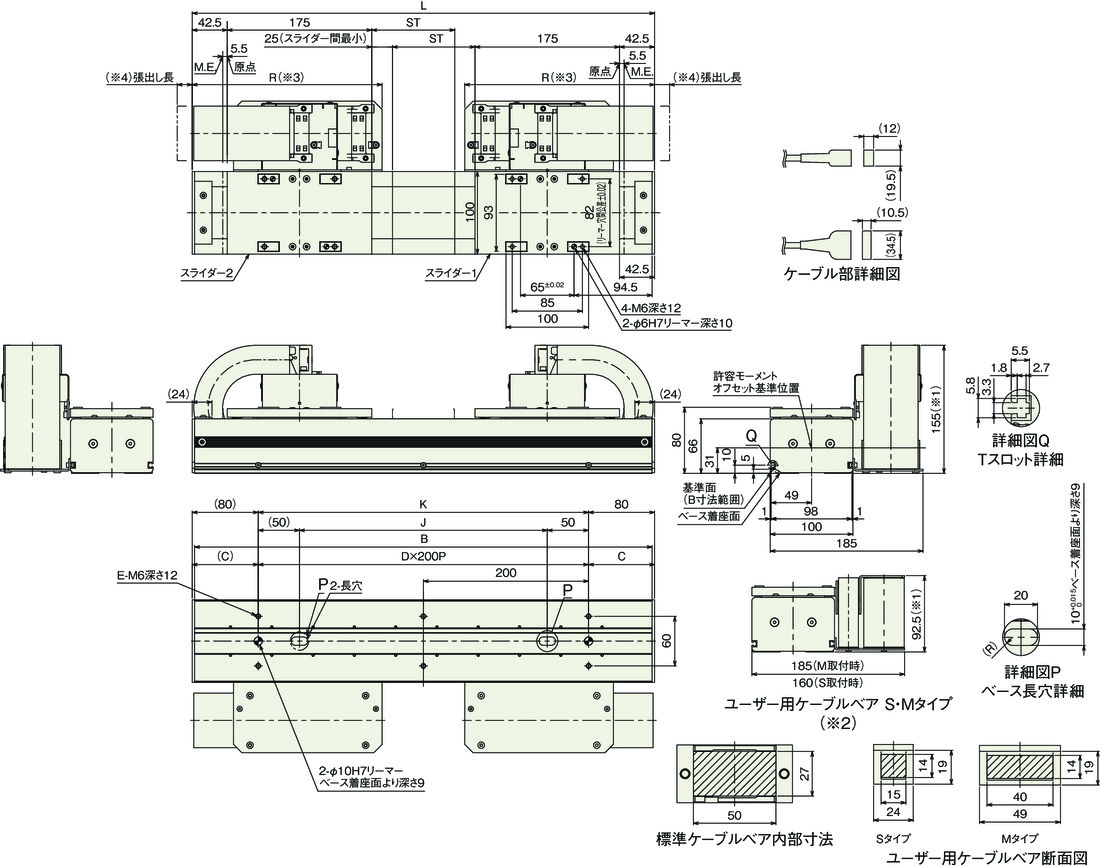

寸法図

ST：ストローク

M.E.：メカニカルエンド

※1　ケーブルベアが膨らみ下記寸法より若干大きくなる可能性があります。

※2　オプションおよびユーザー用ケーブルベアは、ストロークが2000mm以下の場合のみ対応可能です。

※3　オプションおよびユーザー用ケーブルベア仕様の場合、R寸法は「表中寸法-60mm」となります。

※4　ケーブルベアの張出し長は下記の通りです。

　標準ケーブルベア：最大10mm

　オプションおよびユーザー用ケーブルベア：最大25mm

ストローク別寸法

ストローク 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900
L 560 660 760 860 960 1060 1160 1260 1360 1460 1560 1660 1760 1860 1960 2060 2160 2260 2360 2460 2560 2660 2760 2860 2960 3060 3160 3260 3360 3460 3560 3660 3760 3860 3960 4060 4160 4260 4360
B 554 654 754 854 954 1054 1154 1254 1354 1454 1554 1654 1754 1854 1954 2054 2154 2254 2354 2454 2554 2654 2754 2854 2954 3054 3154 3254 3354 3454 3554 3654 3754 3854 3954 4054 4154 4254 4354
C 80 30 80 30 80 30 80 30 80 30 80 30 80 30 80 30 80 30 80 30 80 30 80 30 80 30 80 30 80 30 80 30 80 30 80 30 80 30 80
D 2 3 3 4 4 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 13 13 14 14 15 15 16 16 17 17 18 18 19 19 20 20 21 21
E 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 22 22 24 24 26 26 28 28 30 30 32 32 34 34 36 36 38 38 40 40 42 42 44 44
J 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100
K 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900 4000 4100 4200
R 230 280 330 380 430 480 530 580 630 680 730 780 830 880 930 980 1030 1080 1130 1180 1230 1280 1330 1380 1430 1480 1530 1580 1630 1680 1730 1780 1830 1880 1930 1980 2030 2080 2130

ストローク別質量

ストローク 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400 2500 2600 2700 2800 2900 3000 3100 3200 3300 3400 3500 3600 3700 3800 3900
質量（kg） 14.7 15.9 17.1 18.2 19.4 20.6 21.8 23.0 24.2 25.4 26.6 27.8 28.9 30.1 31.3 32.5 33.7 34.9 36.1 37.3 38.5 39.7 40.8 42.0 43.2 44.4 45.6 46.8 48.0 49.2 50.3 51.6 52.7 53.9 55.1 56.3 57.5 58.7 59.8
