NS-MXMMA

製品の特長

取付姿勢

メインスペック

項目 内容
リード ボールねじリード（mm） 30 20
水平 可搬質量 最大可搬質量（kg） 25 40
速度/加減速度 最高速度（mm/s） 1800 1200
定格加減速度（G） 0.3 0.3
最高加減速度（G） 1 0.8
垂直 可搬質量 最大可搬質量（kg） － －
速度/加減速度 最高速度（mm/s） － －
定格加減速度（G） － －
最高加減速度（G） － －
推力 定格推力（N） 113.9 170.9
ブレーキ ブレーキ仕様 － －
ブレーキ保持力（kgf） － －
ストローク 最小ストローク（mm） 300 300
最大ストローク（mm） 1500 1500
ストロークピッチ（mm） 50 50

項目 内容
駆動方式 ボールねじ　φ16mm　転造C5相当
繰返し位置決め精度 ±0.01mm
ロストモーション 0.02mm以下
ベース 材質：アルミ　白色アルマイト処理
リニアガイド 直動無限循環型
静的許容モーメント Ma：227N･m
Mb：325N･m
Mc：531N･m
動的許容モーメント
（注2）		 Ma：81N･m
Mb：116N･m
Mc：189N･m
使用周囲温度・湿度 0～40℃、85％RH以下（結露なきこと）
保護等級 －
耐振動・耐衝撃 4.9m/s2
海外対応規格 CEマーク、RoHS指令
モーター種類 ACサーボモーター
エンコーダー種類 インクリメンタル／アブソリュート
エンコーダーパルス数 16384 pulse/rev
納期 ホームページ［納期照会］に記載

（注2）　基準定格寿命10,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。

　1-180ページにて走行寿命をご確認ください。

スライダータイプモーメント方向

速度・加速度別可搬質量表

可搬質量の単位はkgです。空欄は動作不可となります。

姿勢 水平 垂直
リード
（mm）		 最高速度
（mm/s）		 加速度（G）
0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2
30 1800 25 25 16 10 6 3.5 2 1 0.5 水平専用となります。
20 1200 40 40 28 18 10 5 2.5

ストロークと最高速度

（単位はmm/s）

ストローク
リード 		300～1500
（50mm毎）
30 1800
20 1200

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称 外観 最大接続
可能軸数		 電源電圧 制御方法 最大位置決め点数
ポジショナー パルス列 プログラム ネットワーク　※選択
DV CC CIE PR CN ML ML3 EC EP PRT SSN ECM
MSCON-C 6 単相AC
100V/200V		 － － － ● ● － ● ● － － ● ● － － － 256
RCON 16 DC24V
単相AC200V
三相AC200V		 － － － ● ● ● ● － － － ● ● ● － － 128
RSEL 8 － － ● ● ● ● ● － － － ● ● ● － － 36000
SCON-CAL/CGAL 1 単相AC
100V/200V		 ● － － ● ● － ● ● ● － ● ● ● － － 512
(ネットワーク仕様は768)
SCON-CB/CGB 1 ● ● － ● ● ● ● ● ● ● ● ● ● － － 512
(ネットワーク仕様は768)
SSEL-CS 2 ● － ● ● ● － ● － － － － ● － － － 20000
XSEL-P/Q 6 単相AC200V
三相AC200V		 － － ● ● ● － ● － － － － ● － － － 20000
XSEL-RA/SA 8 － － ● ● ● － ● － － － ● ● － － － 55000
(タイプにより異なります)

（注）　DV、CCなどのネットワーク略称記号については、7-17ページをご確認ください。

（注）　マルチスライダーは2軸コントローラーか、SCON2台での制御になります。

（注）　アブソリュートのアクチュエーターは、RCON-SCに接続できません。

選定上の注意

（1）「メインスペック」の可搬質量は、最大値を表示しています。詳細は「速度・加速度別可搬質量表」をご参照ください。
（2）「メインスペック」の最大可搬質量は、最高速度で動作させた時の値です。
（3）取付姿勢によっては注意が必要です。詳細は1-199ページをご参照ください。
（4）ケーブルベアの位置を勝手違い側にしたい場合は、本体を180度回転させて取付けてください。
（5）張出し負荷長の目安は、Ma・Mb・Mc方向600mm以下です。

ページトップへ戻る

海外規格

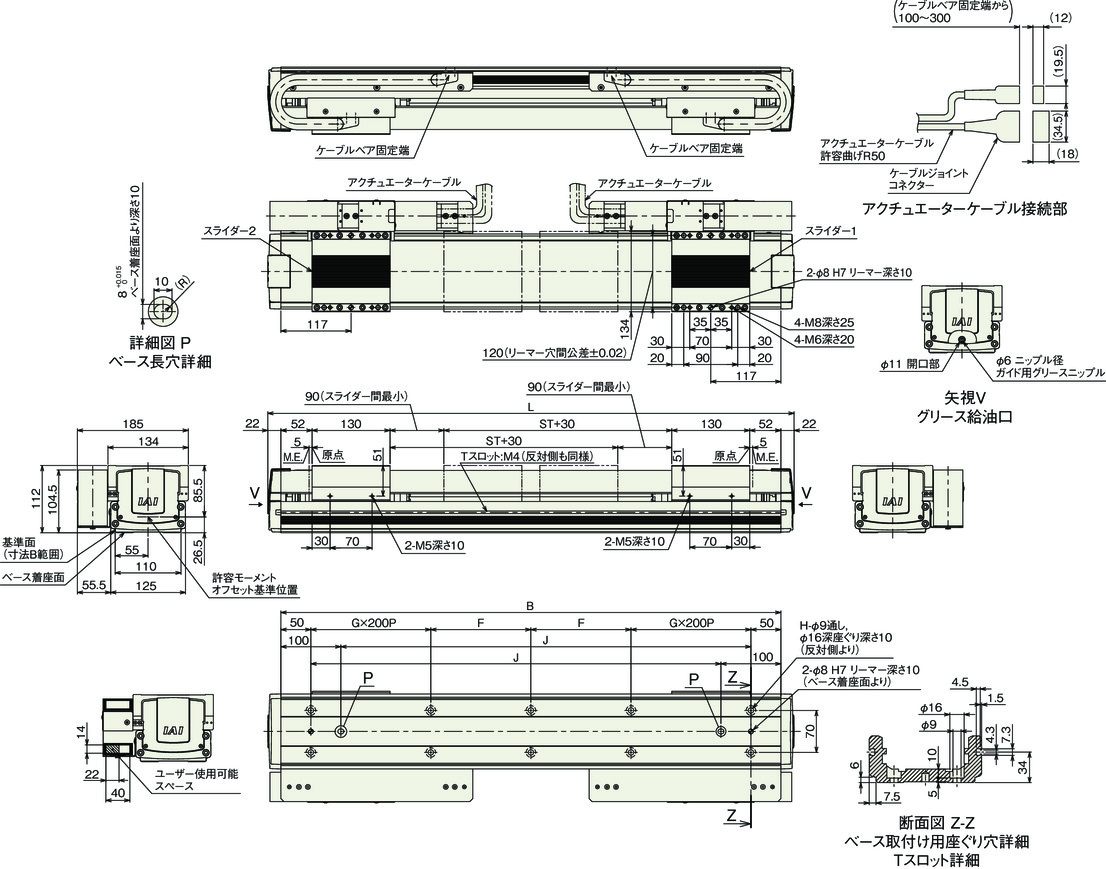

寸法図

ST：ストローク

M.E.：メカニカルエンド

（注）　ケーブルジョイントコネクターには、モーターケーブルおよびエンコーダーケーブルを接続します。

　ケーブルの詳細は1-106ページをご参照ください。

（注）　原点復帰を行った場合は、スライダーがM.E.まで移動しますので周囲との干渉にご注意ください。

（注）　ケーブルベアに収納するケーブル・ホースの外径と内壁との隙間およびケーブル・ホース間の隙間は2mm以上としてください。

（注）　ケーブルベアに収納するケーブル・ホースは外径φ12以下とし、水平に並べて使用しお互いに交わらないように使用してください。

（注）　ケーブルベアに収納するケーブル・ホースの本数を上記仕様以上に多くすると、ケーブルに無理な力が働き寿命が著しく短くなりますのでご注意ください。

ストローク別寸法

ストローク 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
L 828 878 928 978 1028 1078 1128 1178 1228 1278 1328 1378 1428 1478 1528 1578 1628 1678 1728 1778 1828 1878 1928 1978 2028
B 784 834 884 934 984 1034 1084 1134 1184 1234 1284 1334 1384 1434 1484 1534 1584 1634 1684 1734 1784 1834 1884 1934 1984
F 142 167 192 217 242 267 292 317 142 167 192 217 242 267 292 317 142 167 192 217 242 267 292 317 142
G 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 4
H 10 10 10 10 10 10 10 10 14 14 14 14 14 14 14 14 18 18 18 18 18 18 18 18 22
J 634 684 734 784 834 884 934 984 1034 1084 1134 1184 1234 1284 1334 1384 1434 1484 1534 1584 1634 1684 1734 1784 1834

ストローク別質量

ストローク 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
質量（kg） 15.6 16.2 16.8 17.4 18.0 18.6 19.3 19.9 20.5 21.1 21.7 22.3 22.9 23.6 24.2 24.8 25.4 26.0 26.6 27.2 27.9 28.5 29.1 29.7 30.3
