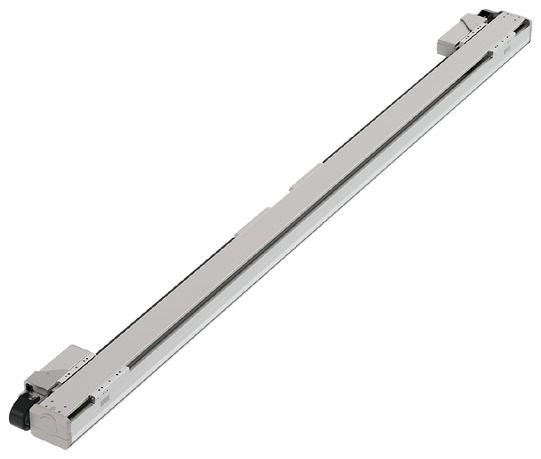

NSA-LXMXM

製品の特長

取付姿勢

メインスペック

項目 内容
リード ボールねじリード（mm） 40 20
水平 可搬質量 最大可搬質量（kg） 40 80
速度/加減速度 最高速度（mm/s） 2400 1300
定格加減速度（G） 0.3 0.3
最高加減速度（G） 0.8 0.9
推力 定格推力（N） 169.6 339.1
ストローク 最小ストローク（mm） 2300 2300
最大ストローク（mm） 2700 2700
ストロークピッチ（mm） 50 50

項目 内容
駆動方式 ボールねじ φ20mm 転造C5相当
繰返し位置決め精度 ±0.01mm
ロストモーション 0.02mm以下
ベース 材質：アルミ　白色アルマイト処理
リニアガイド 直動無限循環型
静的許容モーメント Ma ： 774 N・m
Mb ： 1106 N・m
Mc ： 1566 N・m
動的許容モーメント
（注3）		 Ma ： 162 N・m
Mb ： 231 N・m
Mc ： 327 N・m
使用周囲温度・湿度 0～40℃、85％RH以下（結露なきこと）
保護等級 －
耐振動・耐衝撃 4.9m/s2
海外対応規格 CEマーク、RoHS指令
モーター種類 ACサーボモーター（200V）
エンコーダー種類 バッテリーレスアブソリュート（17bit）
エンコーダーパルス数 131072 pulse/rev
納期 ホームページ［納期照会］に記載

（注3）　基準定格寿命10,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。総合カタログ2020・1-180ページにて走行寿命をご確認ください。

スライダータイプモーメント方向

速度・加速度別可搬質量表

可搬質量の単位はkgです。

リード 最高速度 加速度（G）
（mm） （mm/s） 0.3 0.4 0.5 0.6 0.7 0.8 0.9
40 2400 40 30 20 15 10 7 －
20 1300 80 60 40 30 20 15 7

ストロークと最高速度

（単位はmm/s）

ストローク
リード 		2300～2700
（50mm毎）
40 2400
20 1300

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称 外観 最大接続
可能軸数		 電源電圧 制御方法 最大位置決め点数
ポジショナー パルス列 プログラム ネットワーク　※選択
DV CC CIE PR CN ML ML3 EC EP PRT SSN ECM
RCON 16 DC24V
単相AC200V
三相AC200V		 － － － ● ● ● ● － － － ● ● ● － － 128
RSEL 8 － － ● ● ● ● ● － － － ● ● ● － － 36000
SCON-CB/CGB 1 単相AC200V ● ● － ● ● ● ● ● ● ● ● ● ● － － 512
(ネットワーク仕様は768)
SSEL-CS 2 単相AC
100V/200V		 ● － ● ● ● － ● － － － － ● － － － 20000
XSEL-P/Q 6 単相AC200V
三相AC200V		 － － ● ● ● － ● － － － － ● － － － 20000
XSEL-RA/SA 8 － － ● ● ● － ● － － － ● ● － － － 55000
(タイプにより異なります)

（注）　DV、CCなどのネットワーク略称記号については、総合カタログ2020・7-17ページをご確認ください。

（注）　マルチスライダーは2軸コントローラーか、SCON2台での制御になります。

選定上の注意

（1）「メインスペック」の可搬質量は、最大値を表示しています。詳細は「速度・加速度別可搬質量表」をご参照ください。
（2）取付け物体の重心位置は、張出し距離の1/2以下としてください。張出し距離や負荷モーメントが許容値内であっても、動作中に異常な振動や音などが発生する場合は、動作条件を緩めてご使用ください。
（3）張出し負荷長の目安は、Ma・Mb・Mc方向900mm以下です。張出し負荷長は69ページの図をご確認ください。
（4）負荷率により使用可能なデューティーの目安は変化します。詳細は69ページをご確認ください。
（5）対応設置姿勢に関しては6ページをご確認ください。

ページトップへ戻る

海外規格

寸法図

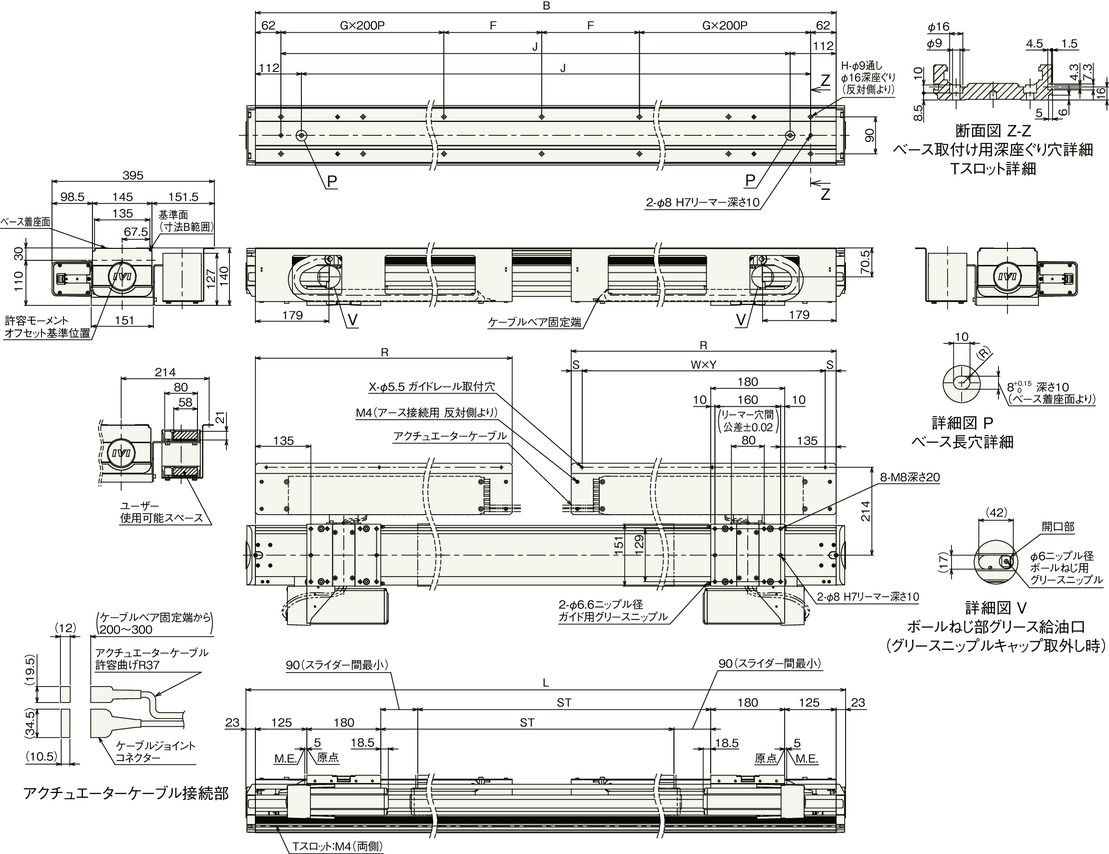

NSA-LXMXM_標準ケーブルベア取付方向（標準/CT3）

ST：ストローク

M.E.：メカニカルエンド

（注）　ケーブルジョイントコネクターには、モーターケーブルおよびエンコーダーケーブルを接続します。

　ケーブルの詳細は70ページをご参照ください。

（注）　原点復帰を行った場合はスライダーがM.E.まで移動しますので周囲物との干渉にご注意ください。

ストローク別寸法

ストローク 2300 2350 2400 2450 2500 2550 2600 2650 2700
L 3046 3096 3146 3196 3246 3296 3346 3396 3446
B 3000 3050 3100 3150 3200 3250 3300 3350 3400
F 238 263 288 313 138 163 188 213 238
G 6 6 6 6 7 7 7 7 7
H 30 30 30 30 34 34 34 34 34
J 2826 2876 2926 2976 3026 3076 3126 3176 3226
R 1265 1283 1319 1337 1355 1391 1409 1445 1463

ストローク別質量

ストローク 2300 2350 2400 2450 2500 2550 2600 2650 2700
質量（kg） 66.1 66.9 67.7 68.5 69.2 70.1 70.9 71.8 72.5

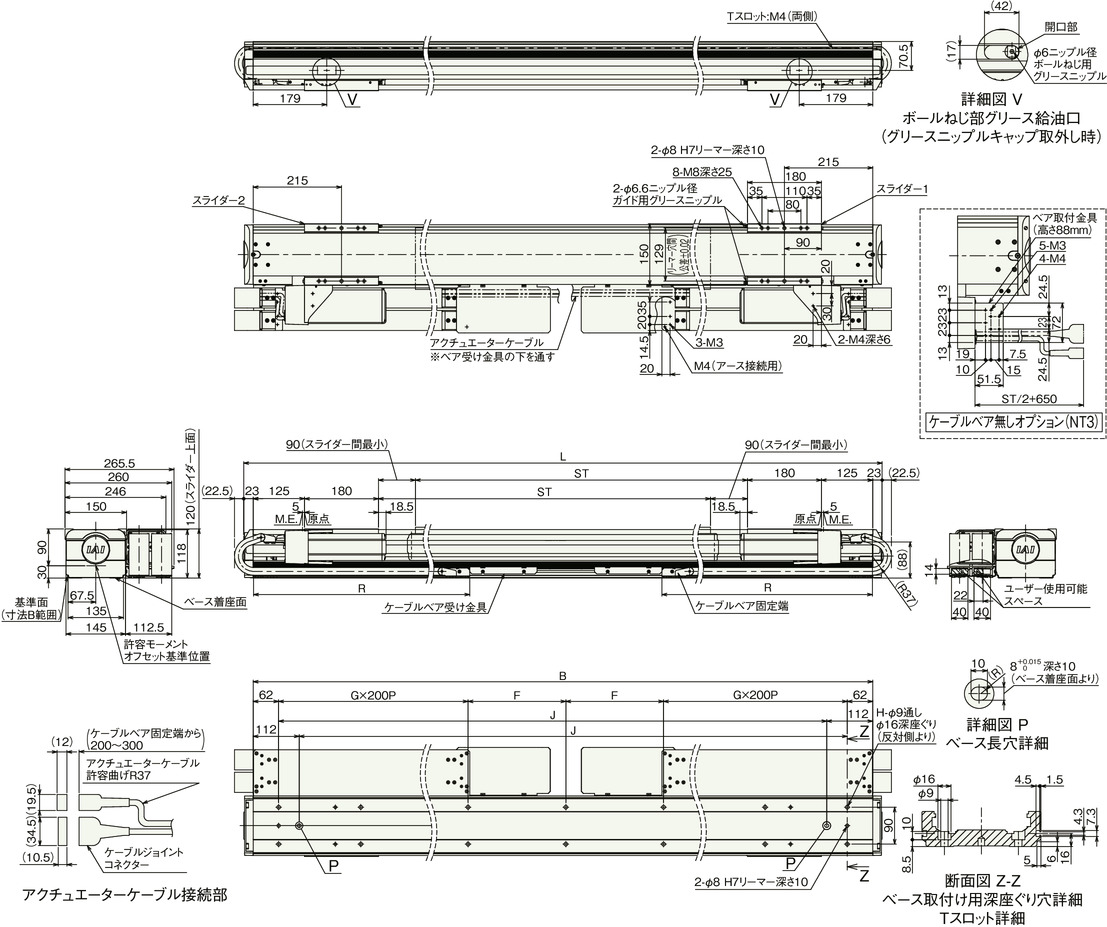

NSA-LXMXM_ユーザー用ケーブルベア取付方向（標準/UM3）

ST：ストローク

M.E.：メカニカルエンド

（注）　ケーブルジョイントコネクターには、モーターケーブルおよびエンコーダーケーブルを接続します。

　ケーブルの詳細は70ページをご参照ください。

（注）　原点復帰を行った場合はスライダーがM.E.まで移動しますので周囲物との干渉にご注意ください。

ストローク別寸法

ストローク 2300 2350 2400 2450 2500 2550 2600 2650 2700
L 3046 3096 3146 3196 3246 3296 3346 3396 3446
B 3000 3050 3100 3150 3200 3250 3300 3350 3400
F 238 263 288 313 138 163 188 213 238
G 6 6 6 6 7 7 7 7 7
H 30 30 30 30 34 34 34 34 34
J 2826 2876 2926 2976 3026 3076 3126 3176 3226
R 1265 1283 1319 1337 1355 1391 1409 1445 1463

ストローク別質量

ストローク 2300 2350 2400 2450 2500 2550 2600 2650 2700
質量（kg） ユーザー用ケーブルベア付き 68.8 69.6 70.5 71.3 72.0 73.0 73.8 74.7 75.5
ケーブルベア無し 61.9 62.7 63.4 64.1 64.8 65.6 66.3 67.1 67.8

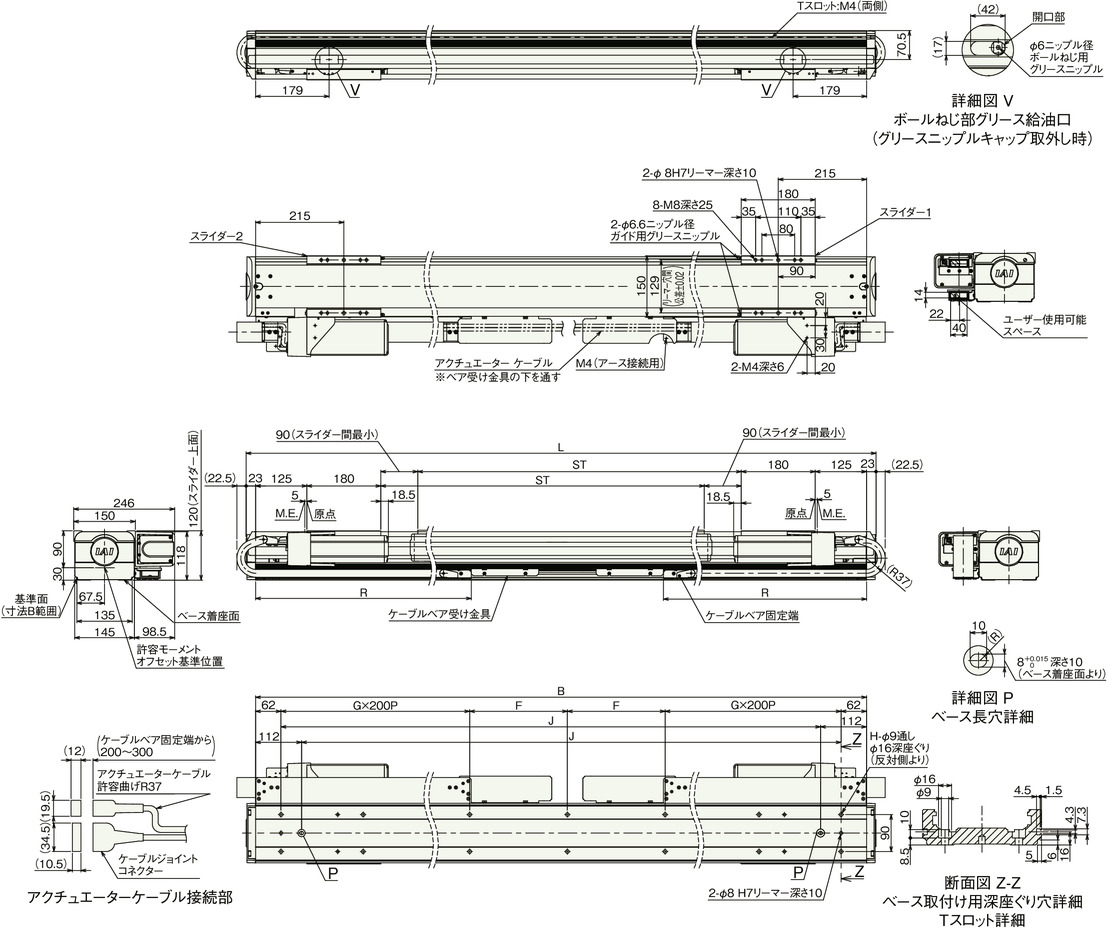

NSA-LXMXM_拡張ケーブルベア取付方向（横立て標準/ET5）

ST：ストローク

M.E.：メカニカルエンド

※1　ケーブルベアが膨らむ可能性があるため、スペースの確保をお願いします。

（注）　ケーブルジョイントコネクターには、モーターケーブルおよびエンコーダーケーブルを接続します。

　ケーブルの詳細は70ページをご参照ください。

（注）　原点復帰を行った場合はスライダーがM.E.まで移動しますので周囲物との干渉にご注意ください。

ストローク別寸法

ストローク 2300 2350 2400 2450 2500 2550 2600 2650 2700
L 3046 3096 3146 3196 3246 3296 3346 3396 3446
B 3000 3050 3100 3150 3200 3250 3300 3350 3400
F 238 263 288 313 138 163 188 213 238
G 6 6 6 6 7 7 7 7 7
H 30 30 30 30 34 34 34 34 34
J 2826 2876 2926 2976 3026 3076 3126 3176 3226
R 1447 1472 1496 1522 1547 1572 1596 1622 1646

ストローク別質量

ストローク 2300 2350 2400 2450 2500 2550 2600 2650 2700
質量（kg） 69.3 70.1 70.9 71.7 72.4 73.3 74.1 74.9 75.8

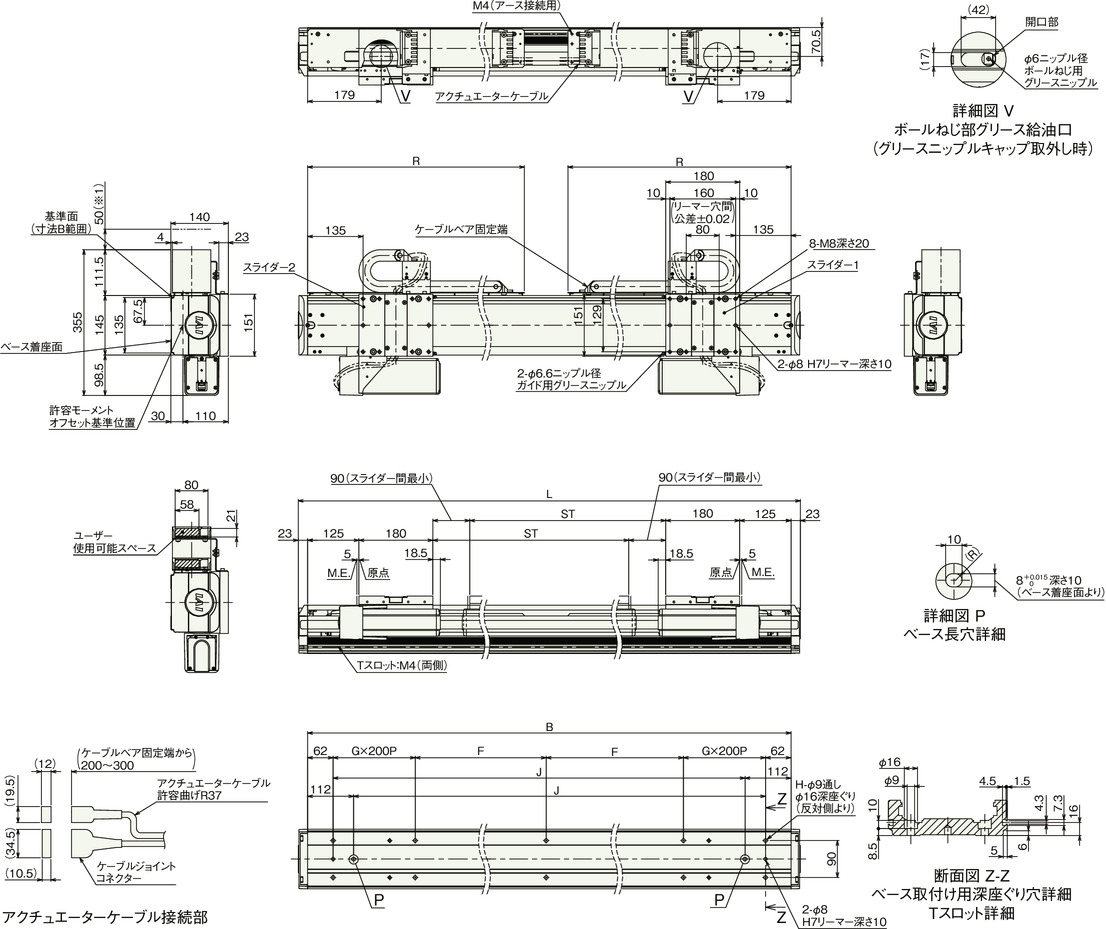

NSA-LXMXM_拡張ケーブルベア取付方向（天吊り標準/ET7）

ST：ストローク

M.E.：メカニカルエンド

（注）　ケーブルジョイントコネクターには、モーターケーブルおよびエンコーダーケーブルを接続します。

　ケーブルの詳細は70ページをご参照ください。

（注）　原点復帰を行った場合はスライダーがM.E.まで移動しますので周囲物との干渉にご注意ください。

ストローク別寸法

ストローク 2300 2350 2400 2450 2500 2550 2600 2650 2700
L 3046 3096 3146 3196 3246 3296 3346 3396 3446
B 3000 3050 3100 3150 3200 3250 3300 3350 3400
F 238 263 288 313 138 163 188 213 238
G 6 6 6 6 7 7 7 7 7
H 30 30 30 30 34 34 34 34 34
J 2826 2876 2926 2976 3026 3076 3126 3176 3226
R 1428 1453 1477 1503 1528 1553 1577 1603 1628
S 26.5 26.5 26 26.5 26.5 26.5 26 26.5 26.5
W 5 5 5 5 5 5 5 5 5
X 6 6 6 6 6 6 6 6 6
Y 275 280 285 290 295 300 305 310 315

ストローク別質量

ストローク 2300 2350 2400 2450 2500 2550 2600 2650 2700
質量（kg） 72.4 73.3 74.2 75.1 75.9 76.9 77.7 78.6 79.2
