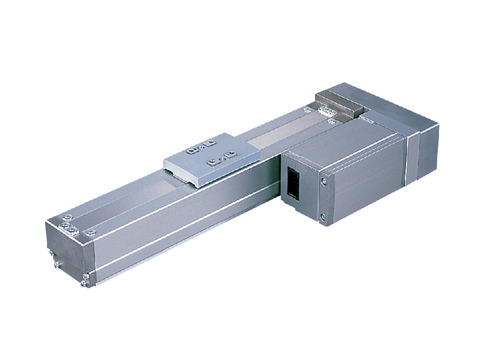

（注） 上写真はモーター左折返し仕様（ML）です。
アクチュエータースペック
| 型式 | モーター出力 （W） | リード （mm） | 最大可搬質量 | 定格推力 （N） | ストローク （mm） | |
|---|---|---|---|---|---|---|
| 水平（kg） | 垂直（kg） | |||||
| RCA2-SA5R-I-20-12-①-②-③-④ | 20 | 12 | 3 | 1 | 17 | 50～800 （50mm毎） |
| RCA2-SA5R-I-20-6-①-②-③-④ | 6 | 6 | 1.5 | 34 | ||
| RCA2-SA5R-I-20-3-①-②-③-④ | 3 | 9 | 3 | 68 | ||
記号説明 ① ストローク ② 適応コントローラー ③ ケーブル長 ④ オプション
|
ストローク リード | 50～550 （50mm毎） | 600 （mm） | 650 （mm） | 700 （mm） | 750 （mm） | 800 （mm） |
|---|---|---|---|---|---|---|
| 12 | 600 | 570 | 490 | 425 | 370 | 330 |
| 6 | 300 | 285 | 245 | 210 | 185 | 165 |
| 3 | 150 | 140 | 120 | 105 | 90 | 80 |
（単位はmm/s）
アクチュエーター仕様
| 項目 | 内容 |
|---|---|
| 駆動方式 | ボールねじ φ10mm 転造C10 |
| 繰返し位置決め精度 | ±0.02mm |
| ロストモーション | 0.1mm以下 |
| ベース | 材質：アルミ 専用アルマイト処理 |
| 静的許容モーメント | Ma：10.2N･m Mb：14.6N･m Mc：22.4N･m |
| 動的許容モーメント（注2） | Ma：5.29N･m Mb：7.56N･m Mc：11.6N･m |
| 使用周囲温度・湿度 | 0～40℃、85％RH以下（結露無きこと） |
（注2） 基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。
1-360ページにて走行寿命をご確認ください。
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
| 名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| ACON-CB/CGB |  | 1 | DC24V | ● ※選択 | ● ※選択 | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (ネットワーク仕様は768） |
| ACON-CYB/PLB/POB |  | 1 | ● ※選択 | ● ※選択 | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| ASEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 1500 | |
| MCON-C/CG |  | 8 | － | － | － | ● | ● | ● | ● | ● | － | ● | ● | ● | ● | ● | ● | 256 | |
| MCON-LC/LCG |  | 6 | － | － | ● | ● | ● | － | ● | ● | － | － | ● | ● | ● | － | － | 256 | |
| RCON |  | 16 | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 | |
（注） DV、CCなどのネットワーク略称記号については、6-13ページをご確認ください。
海外規格
特徴
選定上の注意
 | （1）ストロークが長くなるとボールねじの危険回転数の関係から最高速度が低下します。「ストロークと最高速度」にて希望するストロークの最高速度を確認してください。 （2）可搬質量は加速度0.3G（リード3と垂直使用は0.2G）で動作させた時の値で、加速度の上限となります。 （3）動作条件（搬送質量、加減速度等）によって、使用可能なデューティーの目安は変化します。詳細は1-448ページをご確認ください。 （4）簡易アブソで使用される場合も型式項目のエンコーダー種類欄は「 I 」になります。 （5）張出し負荷長の目安は、Ma・Mb・Mc方向130mm以下です。張出し負荷長は1-104ページの図をご確認ください。 （6）取付姿勢によっては注意が必要です。詳細は1-379ページをご参照ください。 |

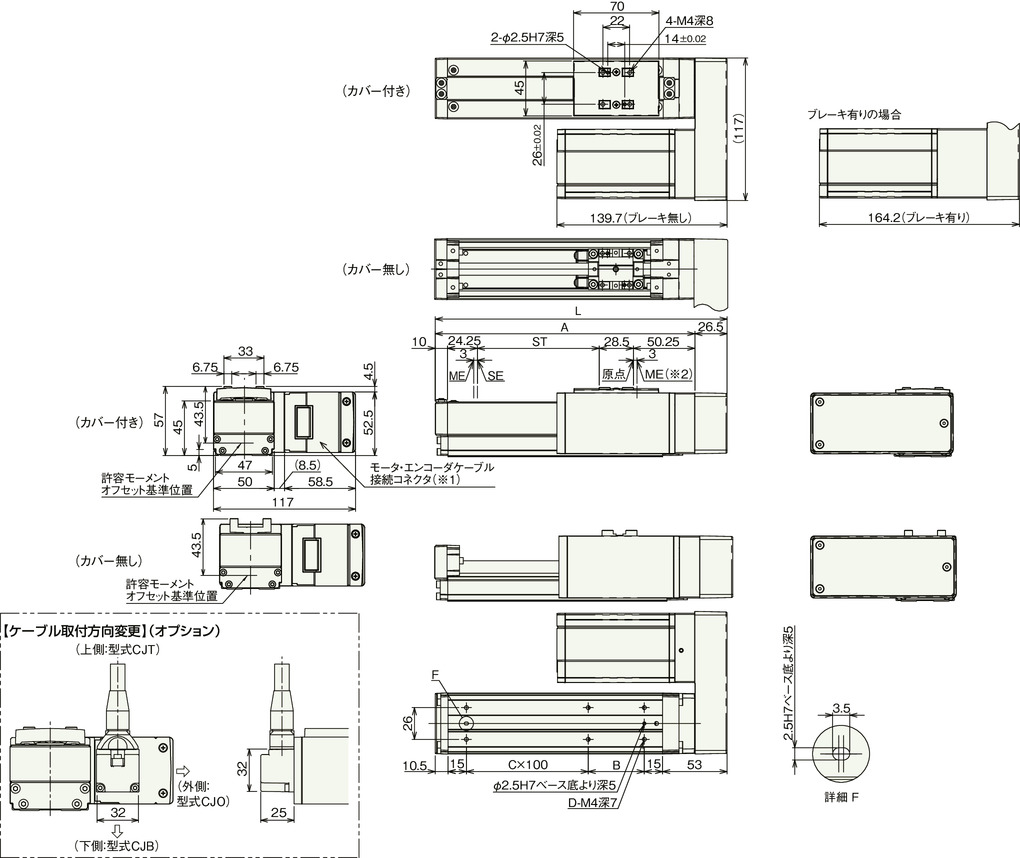

寸法図
ST：ストローク
ME：メカニカルエンド
SE：ストロークエンド
※1 モーター・エンコーダーケーブルは一体型ケーブルとなります。ケーブルの詳細は1-293ページをご参照ください。
※2 原点復帰後はスライダーがMEまで移動しますので周囲物との干渉にご注意ください。
ストローク別寸法・質量
| ストローク | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 189.5 | 239.5 | 289.5 | 339.5 | 389.5 | 439.5 | 489.5 | 539.5 | 589.5 | 639.5 | 689.5 | 739.5 | 789.5 | 839.5 | 889.5 | 939.5 | |
| A | 163 | 213 | 263 | 313 | 363 | 413 | 463 | 513 | 563 | 613 | 663 | 713 | 763 | 813 | 863 | 913 | |
| B | 96 | 46 | 96 | 46 | 96 | 46 | 96 | 46 | 96 | 46 | 96 | 46 | 96 | 46 | 96 | 46 | |
| C | 0 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | |
| D | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | |
| 質量（kg） | カバー付き | 1.5 | 1.7 | 1.8 | 1.9 | 2.1 | 2.2 | 2.3 | 2.5 | 2.6 | 2.7 | 2.9 | 3.0 | 3.1 | 3.3 | 3.4 | 3.5 |
| カバー無し | 1.4 | 1.6 | 1.7 | 1.8 | 1.9 | 2.0 | 2.1 | 2.2 | 2.3 | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 2.9 | 3.0 | |
（注） ブレーキ有りは質量が0.4kgアップします。
