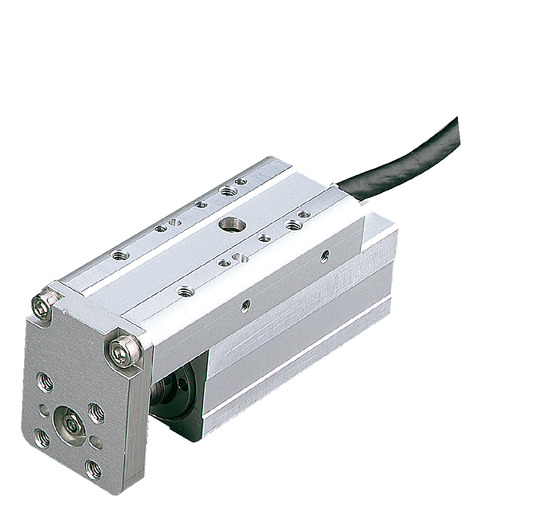

メインスペック
| 項目 | 内容 | |||||||
|---|---|---|---|---|---|---|---|---|
| 送りねじ種類 | ボールねじ | すべりねじ | ||||||
| リード | リード（mm） | 4 | 2 | 1 | 4 | 2 | 1 | |
| 水平 | 可搬質量 | 最大可搬質量（kg） | 0.75 | 1.5 | 3 | 0.25 | 0.5 | 1 |
| 速度/加減速度 | 最高速度（mm/s） | 200 | 100 | 50 | 200 | 100 | 50 | |
| 定格加減速度（G） | 0.3 | 0.3 | 0.2 | 0.2 | 0.2 | 0.2 | ||
| 最高加減速度（G） | 0.3 | 0.3 | 0.2 | 0.2 | 0.2 | 0.2 | ||
| 垂直 | 可搬質量 | 最大可搬質量（kg） | 0.25 | 0.5 | 1 | 0.12 | 0.25 | 0.5 |
| 速度/加減速度 | 最高速度（mm/s） | 200 | 100 | 50 | 200 | 100 | 50 | |
| 定格加減速度（G） | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||
| 最高加減速度（G） | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||
| 推力 | 定格推力（N） | 42.7 | 85.5 | 170.9 | 25.1 | 50.3 | 100.5 | |
| ブレーキ | ブレーキ仕様 | 無励磁作動電磁ブレーキ | ||||||
| ブレーキ保持力（kgf） | 0.25 | 0.5 | 1 | 0.12 | 0.25 | 0.5 | ||
| ストローク | 最小ストローク（mm） | 30 | 30 | 30 | 30 | 30 | 30 | |
| 最大ストローク（mm） | 50 | 50 | 50 | 50 | 50 | 50 | ||
| ストロークピッチ（mm） | 20 | 20 | 20 | 20 | 20 | 20 | ||
| 項目 | 内容 |
|---|---|
| 駆動方式 | ボールねじ／すべりねじ φ4mm 転造C10 |
| 繰返し位置決め精度 | ボールねじ：±0.02mm すべりねじ：±0.05mm |
| ロストモーション | ボールねじ：0.1mm以下／すべりねじ：0.3mm以下（初期値) |
| 静的許容モーメント | Ma：14N･m |
| Mb：14N･m | |
| Mc：6N･m | |
| 動的許容モーメント （注1） | Ma：9N･m |
| Mb：9N･m | |
| Mc：3N･m | |
| 走行寿命 | ボールねじ：リード1 3000kmもしくは5000万往復 リード2、4 5000kmもしくは5000万往復 すべりねじ：水平1000万往復 垂直500万往復 |
| 使用周囲温度・湿度 | 0～40℃、Max85％RH以下（結露なきこと） |
| 保護等級 | － |
| 耐振動・耐衝撃 | 4.9m/s2 100Hz以下 |
| 海外対応規格 | CEマーク、RoHS指令 |
| モーター種類 | ACサーボモーター |
| エンコーダー種類 | インクリメンタル |
| エンコーダーパルス数 | 1048 pulse/rev |
| 納期 | ホームページ［納期照会］に記載 |
（注1） 基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。
1-342ページにて走行寿命をご確認ください。
テーブルタイプモーメント方向
ストロークと最高速度
（単位はmm/s）
|
ストローク リード | 30 （mm） | 50 （mm） | |
|---|---|---|---|
| ボールねじ | 4 | 200 | |
| 2 | 100 | ||
| 1 | 50 | ||
| すべりねじ | 4 | 200 | |
| 2 | 100 | ||
| 1 | 50 | ||
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
| 名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| ACON-CB/CGB |  | 1 | DC24V | ● ※選択 | ● ※選択 | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (ネットワーク仕様は768） |
| ACON-CYB/PLB/POB |  | 1 | ● ※選択 | ● ※選択 | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| ASEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 1500 | |
| MCON-C/CG |  | 8 | － | － | － | ● | ● | ● | ● | ● | － | ● | ● | ● | ● | ● | ● | 256 | |
| MCON-LC/LCG |  | 6 | － | － | ● | ● | ● | － | ● | ● | － | － | ● | ● | ● | － | － | 256 | |
| RCON |  | 16 | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 | |
（注） DV、CCなどのネットワーク略称記号については、7-15ページをご確認ください。
海外規格
特徴
選定上の注意

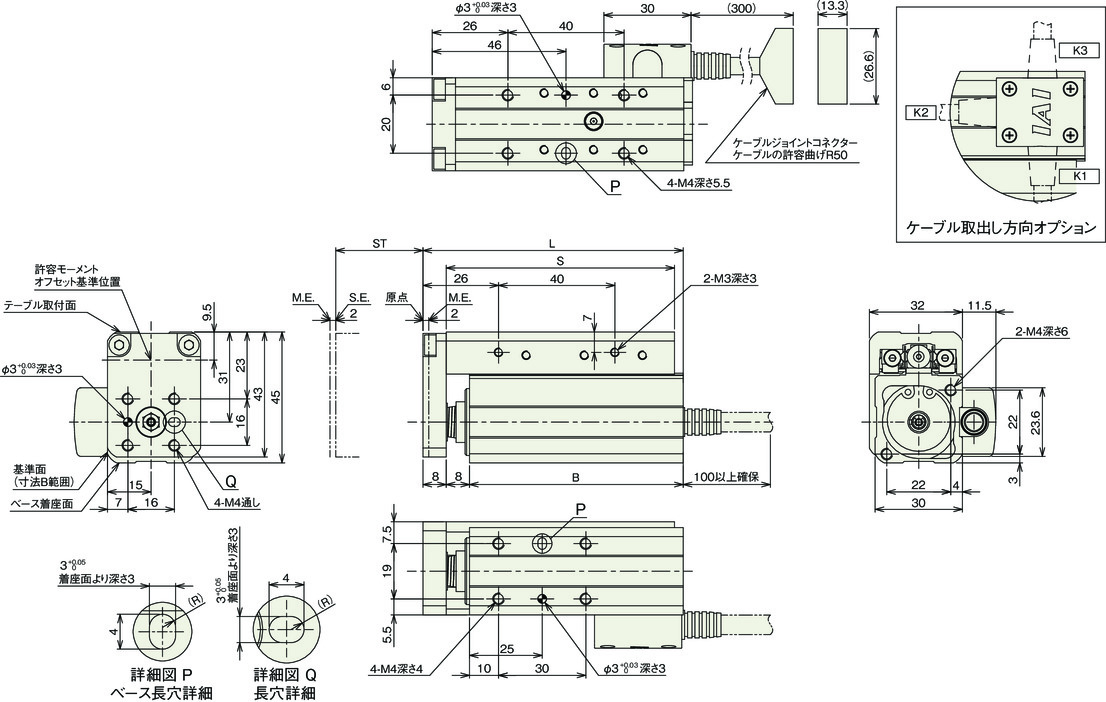

寸法図
ブレーキ無し
ST：ストローク
M.E.：メカニカルエンド
S.E.：ストロークエンド
（注） ケーブルジョイントコネクターには、モーター・エンコーダーケーブルを接続します。ケーブルの詳細は1-255ページをご参照ください。
（注） 原点復帰時はテーブルがM.E.まで移動しますので、周囲物との干渉にご注意ください。
（注） 本体取付面（底面）のセンターと、テーブル上の取付面のセンターは同位置ではありませんのでご注意ください。

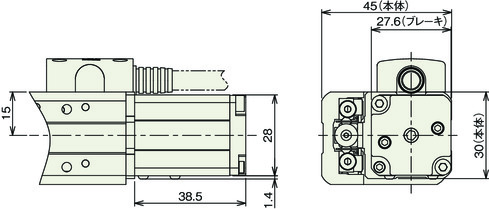

ブレーキ有り
ストローク別寸法
| ストローク | 30 | 50 |
|---|---|---|
| L | 89.5 | 109.5 |
| B | 73.5 | 93.5 |
| S | 78.5 | 98.5 |
ストローク別質量
| ストローク | 30 | 50 | |
|---|---|---|---|
| 質量 （kg） | ブレーキ無し | 0.37 | 0.44 |
| ブレーキ有り | 0.47 | 0.54 | |
