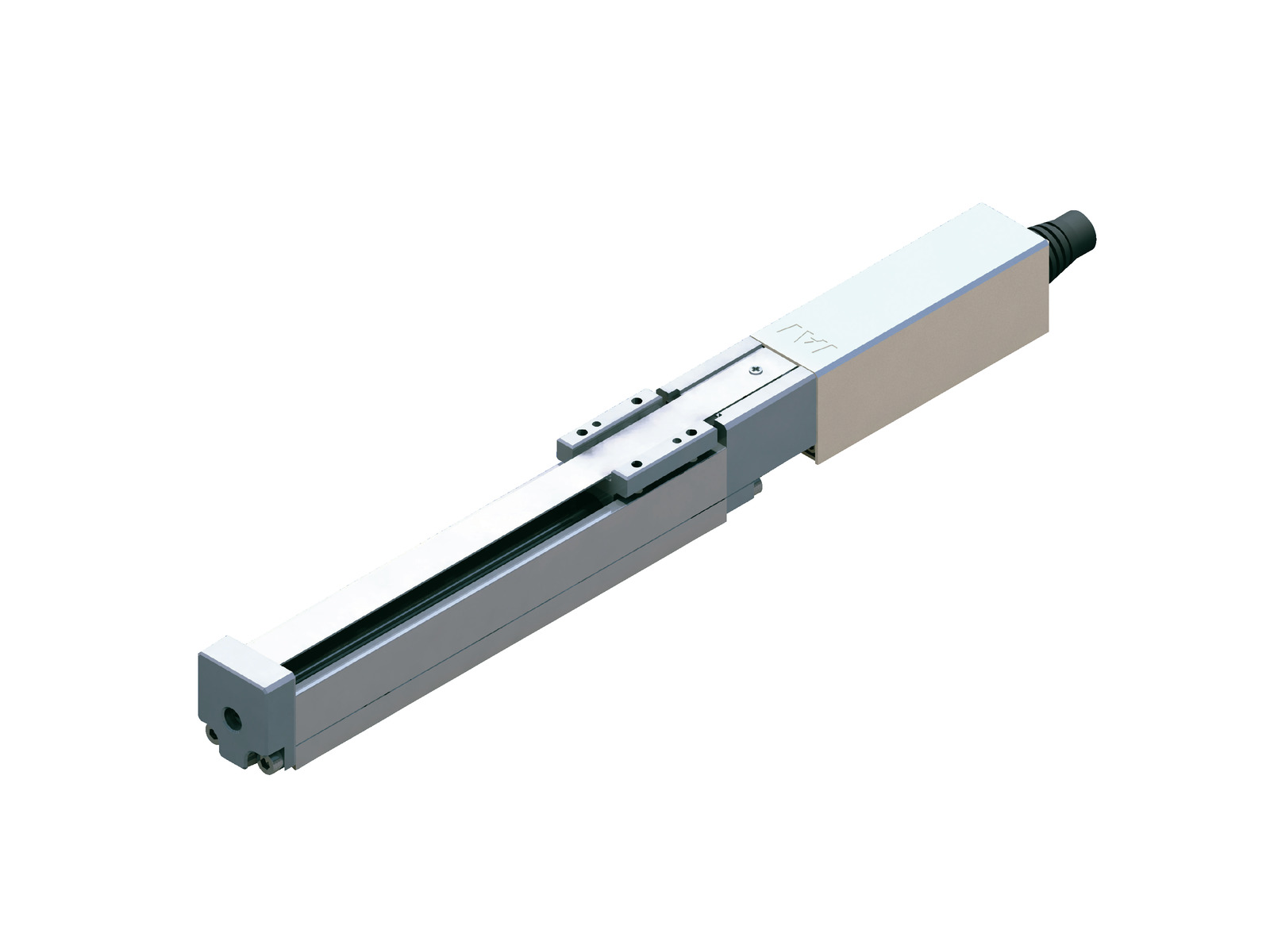

メインスペック
| 項目 | 内容 | ||||
|---|---|---|---|---|---|
| リード | すべりねじリード（mm） | 6 | 4 | 2 | |
| 水平 | 可搬質量 | 最大可搬質量（kg） | 0.25 | 0.5 | 1 |
| 速度/加減速度 | 最高速度（mm/s） | 300 | 200 | 100 | |
| 最低速度（mm/s） | 8 | 5 | 3 | ||
| 定格加減速度（G） | 0.2 | 0.2 | 0.2 | ||
| 最高加減速度（G） | 0.2 | 0.2 | 0.2 | ||
| 垂直 | 可搬質量 | 最大可搬質量（kg） | － | － | － |
| 速度/加減速度 | 最高速度（mm/s） | － | － | － | |
| 最低速度（mm/s） | － | － | － | ||
| 定格加減速度（G） | － | － | － | ||
| 最高加減速度（G） | － | － | － | ||
| 押付け | 押付け時最大推力（N） | － | － | － | |
| 押付け最高速度（mm/s） | － | － | － | ||
| ストローク | 最小ストローク（mm） | 25 | 25 | 25 | |
| 最大ストローク（mm） | 150 | 150 | 150 | ||
| ストロークピッチ（mm） | 25 | 25 | 25 | ||
| 項目 | 内容 |
|---|---|
| 駆動方式 | すべりねじ φ6mm 転造C10 |
| 繰返し位置決め精度 | ±0.05mm |
| ロストモーション | 0.3mm以下(初期値) |
| ベース | 材質：アルミ 白色アルマイト処理 |
| リニアガイド | すべりガイド |
| 走行寿命 | 1000万回 (往復回数） |
| 使用周囲温度・湿度 | 0～40℃、Max85%RH以下（結露なきこと） |
| 保護等級 | － |
| 耐振動・耐衝撃 | 4.9m/s2 100Hz以下 |
| 海外対応規格 | CEマーク、RoHS指令 |
| モーター種類 | パルスモーター |
| エンコーダー種類 | インクリメンタル |
| エンコーダーパルス数 | 800 pulse/rev |
| 納期 | ホームページ［納期照会］に記載 |
速度・加速度別可搬質量表
可搬質量の単位はkgです。
| 姿勢 | 水平 |
|---|---|
| 速度 | 加速度（G） |
| （mm/s） | 0.2 |
| 300 | 0.25 |
| 姿勢 | 水平 |
|---|---|
| 速度 | 加速度（G） |
| （mm/s） | 0.2 |
| 200 | 0.5 |
| 姿勢 | 水平 |
|---|---|
| 速度 | 加速度（G） |
| （mm/s） | 0.2 |
| 100 | 1 |
ストロークと最高速度
（単位はmm/s）
|
ストローク リード | 25 （mm） | 50 （mm） | 75～150 （mm） | |
|---|---|---|---|---|
| すべりねじ | 6 | 180 | 280 | 300 |
| 4 | 180 | 200 | ||
| 2 | 100 | |||
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
| 名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| MCON-C/CG |  | 8 | DC24V | － | － | － | ● | ● | ● | ● | ● | － | ● | ● | ● | ● | ● | ● | 256 |
| MCON-LC/LCG |  | 6 | － | － | ● | ● | ● | － | ● | ● | － | － | ● | ● | ● | － | － | 256 | |
| MSEL-PC/PG |  | 4 | 単相AC 100～230V | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | ● | － | － | 30000 |
| PCON-CB/CGB |  | 1 | DC24V | ● ※選択 | ● ※選択 | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (ネットワーク仕様は768) |
| PCON-CYB/PLB/POB |  | 1 | ● ※選択 | ● ※選択 | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| RCON |  | 16 | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 | |
| PSEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 1500 | |
（注） DV、CCなどのネットワーク略称記号については、6-13ページをご確認ください。
海外規格
選定上の注意
 | （1）「メインスペック」の可搬質量は、最大値を表示しています。詳細は「速度・加速度別可搬質量表」をご参照ください。 （2）水平姿勢でのみ使用できます。 （3）粉塵が浮遊する環境で使用した場合、寿命は著しく低下します。 （4）当機種はすべりねじ（※）・すべりガイドを使用していますので、その特性に適した用途でご使用ください。なお、すべりガイドはオフセット荷重には対応出来ません。（※1-102ページ参照） （5）簡易アブソで使用される場合も型式項目のエンコーダー種類欄は「 I 」になります。 |

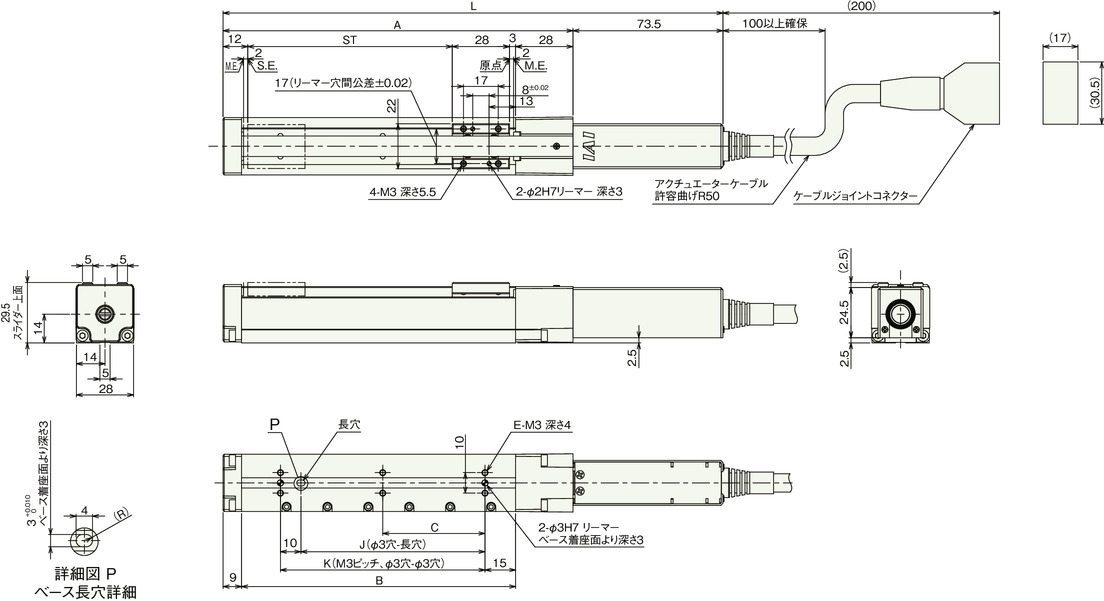

寸法図
ST：ストローク
M.E.：メカニカルエンド
S.E.：ストロークエンド
（注） ケーブルジョイントコネクターには、モーター・エンコーダーケーブルを接続します。ケーブルの詳細は1-291ページをご参照ください。
（注） 原点復帰時はスライダーがM.E.まで移動しますので周辺物との干渉にご注意ください。
ストローク別寸法
| ストローク | 25 | 50 | 75 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|
| L | 169.5 | 194.5 | 219.5 | 244.5 | 269.5 | 294.5 |
| A | 96 | 121 | 146 | 171 | 196 | 221 |
| B | 59 | 84 | 109 | 134 | 159 | 184 |
| C | 0 | 0 | 0 | 50 | 62.5 | 75 |
| E | 4 | 4 | 4 | 6 | 6 | 6 |
| J | 15 | 40 | 65 | 90 | 115 | 140 |
| K | 25 | 50 | 75 | 100 | 125 | 150 |
ストローク別質量
| ストローク | 25 | 50 | 75 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|
| 質量（kg） | 0.3 | 0.32 | 0.35 | 0.37 | 0.4 | 0.42 |
