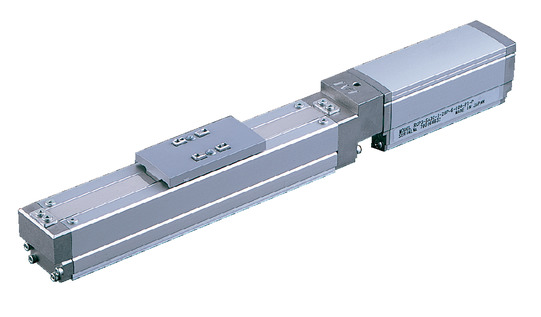

メインスペック

仕様1

項目			内容
リード		ボールねじリード（mm）	6	4	2
水平	可搬質量	最大可搬質量（kg）	1	2	3
	速度/加減速度	最高速度（mm/s）	300	200	100
		最低速度（mm/s）	8	5	3
		定格加減速度（G）	0.3	0.3	0.2
		最高加減速度（G）	0.3	0.3	0.2
垂直	可搬質量	最大可搬質量（kg）	0.5	1	1.5
	速度/加減速度	最高速度（mm/s）	300	200	100
		最低速度（mm/s）	8	5	3
		定格加減速度（G）	0.2	0.2	0.2
		最高加減速度（G）	0.2	0.2	0.2
押付け		押付け時最大推力（N）	30	45	90
押付け		押付け最高速度（mm/s）	20	20	20
ブレーキ		ブレーキ仕様	無励磁作動電磁ブレーキ
ブレーキ		ブレーキ保持力（kgf）	0.5	1	1.5
ストローク		最小ストローク（mm）	50	50	50
		最大ストローク（mm）	300	300	300
		ストロークピッチ（mm）	50	50	50

仕様2

項目	内容
駆動方式	ボールねじ　φ6mm　転造C10
繰返し位置決め精度	±0.02mm
ロストモーション	0.1mm以下
ベース	材質：アルミ　白色アルマイト処理
リニアガイド	直動無限循環型
静的許容モーメント	Ma：5N･m
	Mb：7N･m
	Mc：7N･m
動的許容モーメント（注1）	Ma：2N･m
	Mb：3N･m
	Mc：4N･m
使用周囲温度・湿度	0～40℃、Max85%RH以下（結露なきこと）
保護等級	IP20
耐振動・耐衝撃	4.9m/s² 100Hz以下
海外対応規格	CEマーク、RoHS指令
モーター種類	パルスモーター
エンコーダー種類	インクリメンタル
エンコーダーパルス数	800 pulse/rev
納期	ホームページ［納期照会］に記載

（注1）　基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。

　1-360ページにて走行寿命をご確認ください。

スライダータイプモーメント方向

速度・加速度別可搬質量表

可搬質量の単位はkgです。

リード6

姿勢	水平	垂直
速度	加速度（G）
（mm/s）	0.3	0.2
300	1	0.5

リード4

姿勢	水平	垂直
速度	加速度（G）
（mm/s）	0.3	0.2
200	2	1

リード2

姿勢	水平	垂直
速度	加速度（G）
（mm/s）	0.2	0.2
100	3	1.5

ストロークと最高速度

（単位はmm/s）

ストロークリード	50～300 （50mm毎）
6	300
4	200
2	100

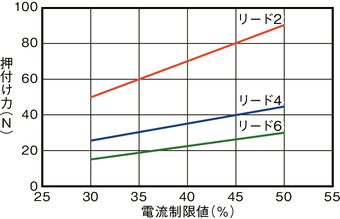

押付け力と電流制限値の相関図

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称	最大接続可能軸数	電源電圧	制御方法															最大位置決め点数
			ポジショナー	パルス列	プログラム	ネットワーク　※選択
			ポジショナー	パルス列	プログラム	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MCON-C/CG	8	DC24V	－	－	－	●	●	●	●	●	－	●	●	●	●	●	●	256
MCON-LC/LCG	6	DC24V	－	－	●	●	●	－	●	●	－	－	●	●	●	－	－	256
MSEL-PC/PG	4	単相AC 100～230V	－	－	●	●	●	－	●	－	－	－	●	●	●	－	－	30000
PCON-CB/CGB	1	DC24V	● ※選択	● ※選択	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (ネットワーク仕様は768)
PCON-CYB/PLB/POB	1		● ※選択	● ※選択	－	－	－	－	－	－	－	－	－	－	－	－	－	64
RCON	16		－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128
PSEL-CS	2		●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	1500

（注）　DV、CCなどのネットワーク略称記号については、6-13ページをご確認ください。

海外規格

選定上の注意

（1）「メインスペック」の可搬質量は、最大値を表示しています。詳細は「速度・加速度別可搬質量表」をご参照ください。
（2）押付け動作を行う場合は「押付け力と電流制限値の相関図」をご参照ください。押付け力は目安の値です。注意点は1-427ページをご確認ください。
（3）簡易アブソで使用される場合も型式項目のエンコーダー種類欄は「 I 」になります。
（4）垂直、天吊り姿勢によっては注意が必要です。詳細は1-379ページをご参照ください。
（5）張出し負荷長の目安は、Ma・Mb・Mc方向100mm以下です。張出し負荷長は1-104ページの図をご確認ください。

寸法図

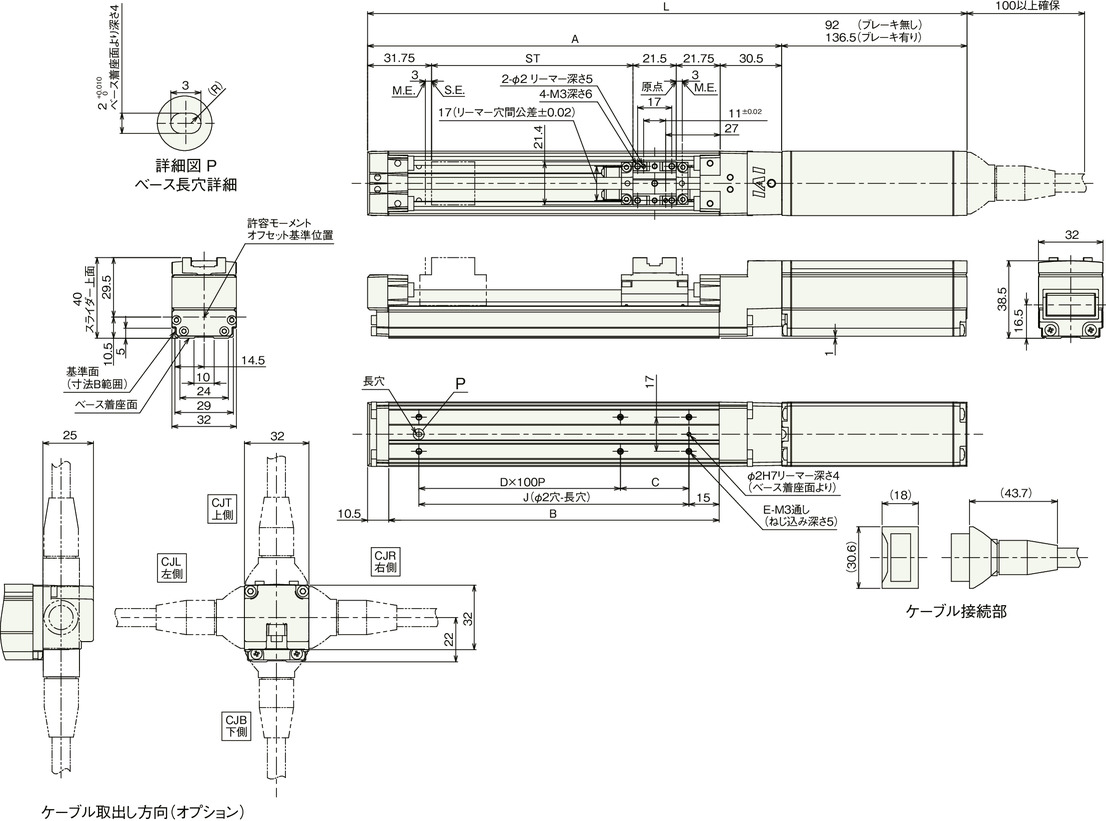

カバー有り

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

（注）　接続コネクターにモーター・エンコーダーケーブル（一体型）を接続します。ケーブルの詳細は1-291ページをご参照ください。

（注）　原点復帰後はスライダーがM.E.まで移動しますので周囲物との干渉にご注意ください。

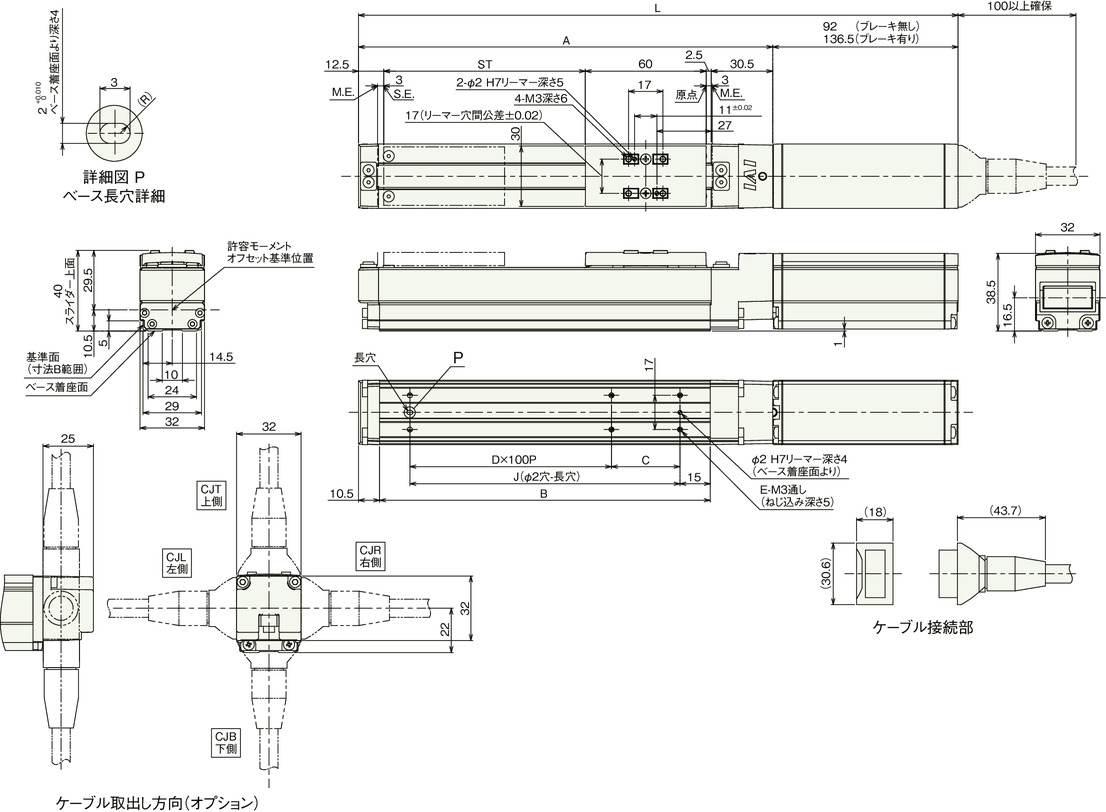

カバー無し
