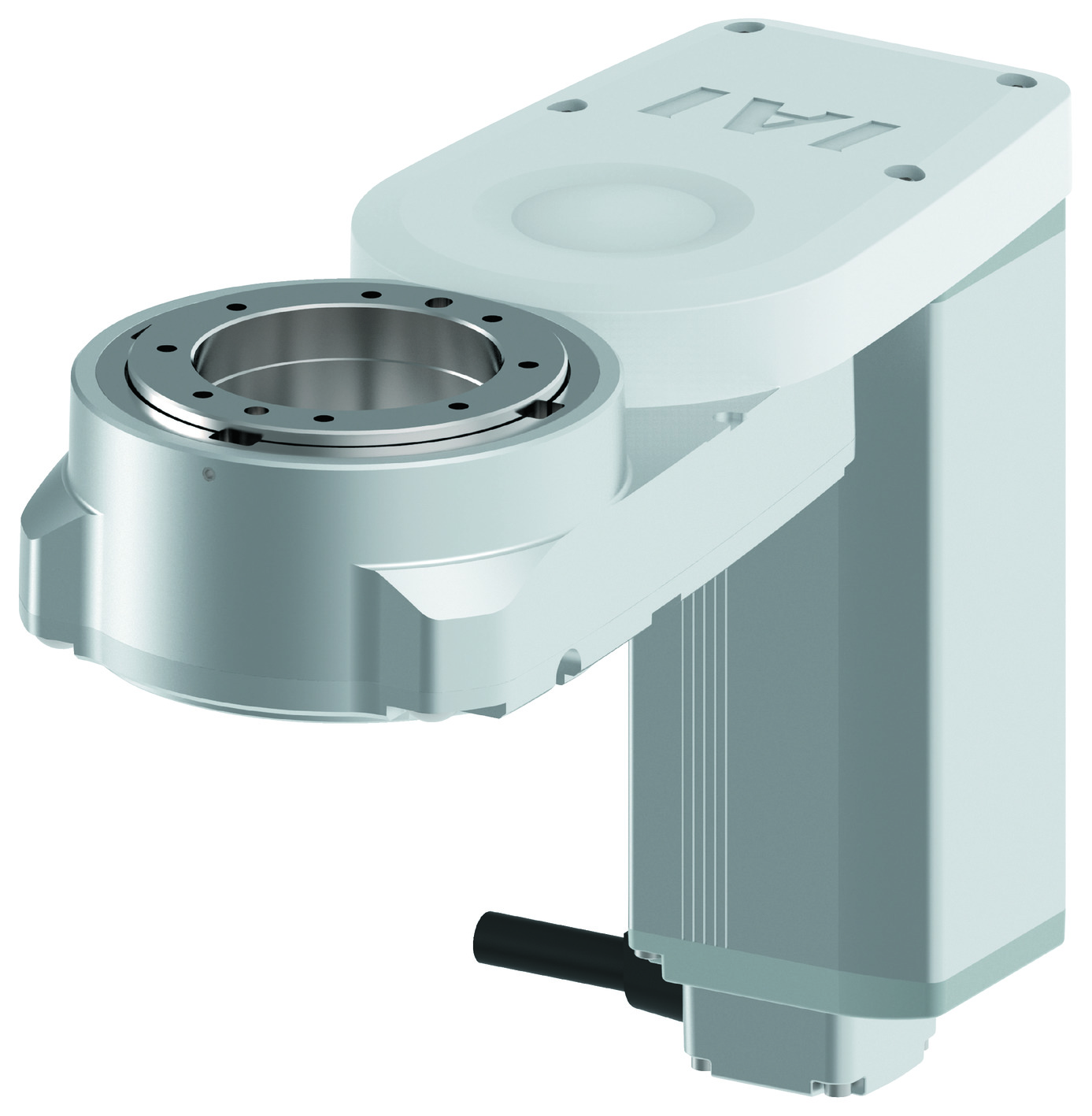

（注） 上写真はモーター上折返し仕様（MT）です。
メインスペック
| 項目 | 内容 | |
|---|---|---|
| 減速比 | 1/30 | |
| 最大トルク（N･m） | 5.2 | |
| 速度/加減速度（注3） | 最高速度（度/s） | 800 |
| 定格加減速度（G） | 0.3 | |
| 最高加減速度（G） | 0.7 | |
| ブレーキ | ブレーキ仕様 | 無励磁作動電磁ブレーキ |
| ブレーキ保持トルク（N･m） | 4.2 | |
| 動作範囲（度） | ±180 | |
（注3） 1G≒9807度/s2
| 項目 | 内容 |
|---|---|
| 駆動方式 | タイミングプーリー＋タイミングベルト |
| 繰返し位置決め精度 | ±0.01度 |
| ロストモーション | 0.05度 |
| 許容スラスト荷重 | 600N |
| 許容負荷モーメント | 30N･m |
| 許容慣性モーメント | 0.08kg･m2 |
| 出力軸振れ | 0.1mm |
| 使用周囲温度・湿度 | 0～40℃、85％RH以下（結露なきこと） |
| 保護等級 | IP40 |
| 耐振動・耐衝撃 | 4.9m/s2 |
| 海外対応規格 | CEマーク、RoHS指令 |
| モーター種類 | パルスモーター |
| エンコーダー種類 | バッテリーレスアブソリュート |
| エンコーダーパルス数 | 8192 pulse/rev |
| 納期 | ホームページ［納期照会］に記載 |
ロータリータイプモーメント方向
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
| 名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| MSEL-PC/PG |  | 4 | 単相AC 100～230V | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | ● | － | － | 30000 |
| PCON-CB/CGB |  | 1 | DC24V | ● ※選択 | ● ※選択 | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (ネットワーク仕様は768) |
| PCON-CYB/PLB/POB |  | 1 | ● ※選択 | ● ※選択 | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| RCON |  | 16 (ML3,SSN,ECMは8) | － | － | － | ● | ● | ● | ● | － | － | ● | ● | ● | ● | ● | ● | 128 (ML3,SSN,ECMはポジションデータなし) | |
| RSEL |  | 8 | － | － | ● | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 36000 | |
（注） DV、CCなどのネットワーク略称記号については、8-17ページをご確認ください。
海外規格
選定上の注意
 | （1）「メインスペック」の最大トルクは低速動作時の最大値を表示しています。速度により出力トルクは変化します。詳細は「速度別出力トルク」をご参照ください。 （2）「メインスペック」の最大許容慣性モーメントは回転させることができる最大の慣性モーメントを示します。詳細は「速度・加速度別許容慣性モーメント」をご参照ください。 （3）選定を行う場合は「選定方法（1-321ページ～）」の計算を行い使用条件を確認してください。 （4）インデックスモードでは使用できません。 （5）コントローラーの高出力設定は有効のみです。 |
寸法図

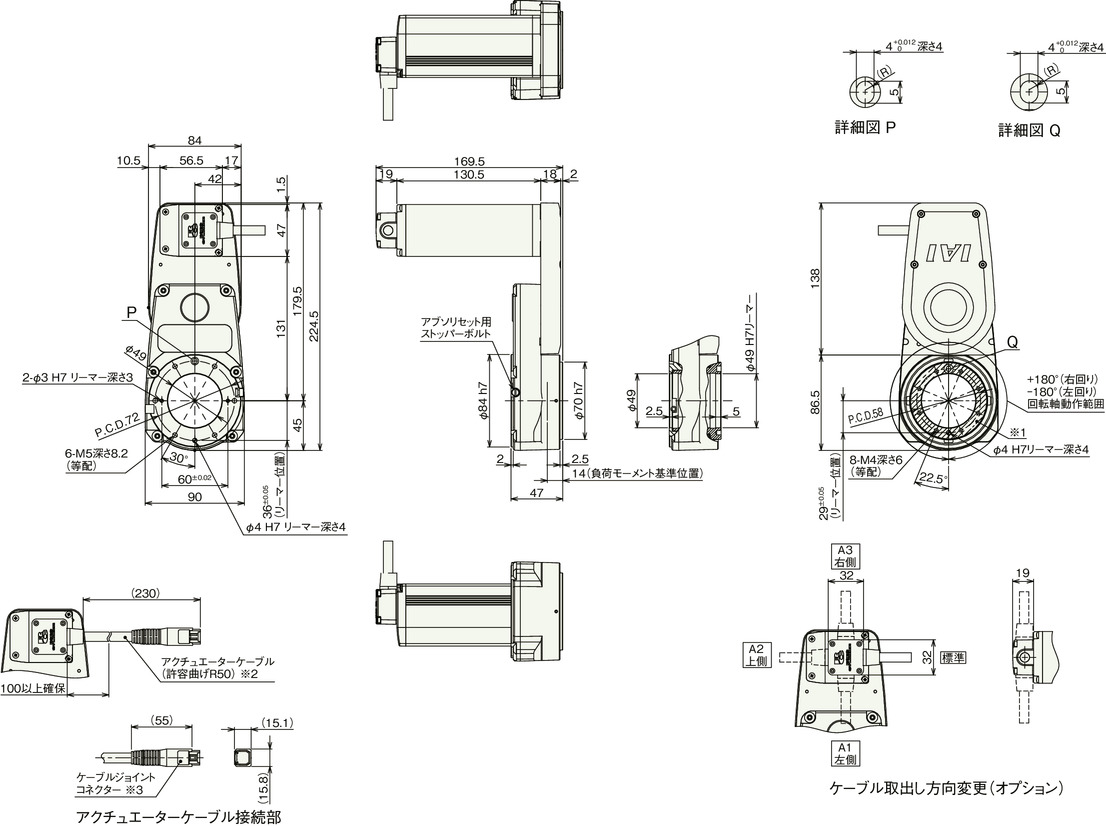

モーター上折返し仕様（MT）
※1 斜線部が回転部となります。
※2 アクチュエーターケーブルは、ロボットケーブルではありません。
※3 ケーブルジョイントコネクターはモーター・エンコーダーケーブルを接続します。
質量
| タイプ | 内容 | |
|---|---|---|
| 質量 | ブレーキ無し | 2.1kg |
| ブレーキ有り | 2.2kg | |

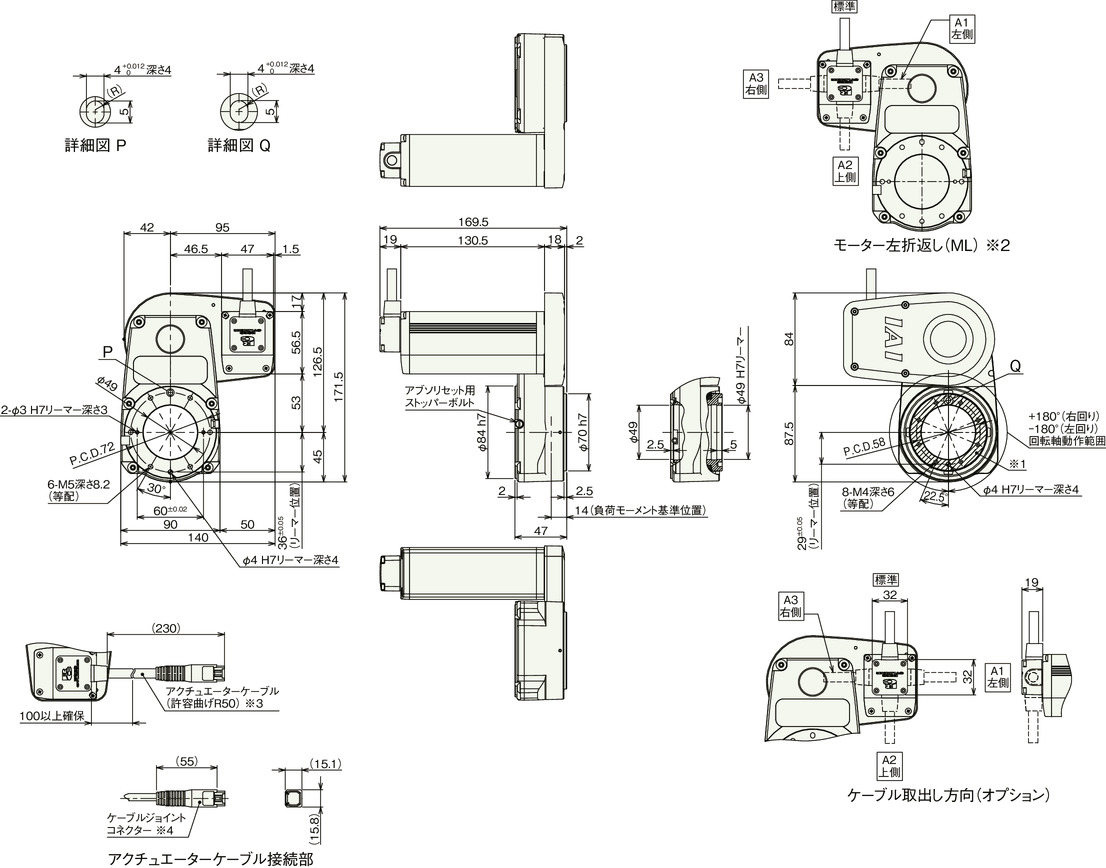

モーター右折返し仕様（MR）
※1 斜線部が回転部となります。
※2 モーター左取付は左右対称形状となります。
※3 アクチュエーターケーブルはロボットケーブルではありません。
※4 ケーブルジョイントコネクターにモーター・エンコーダーケーブルを接続します。
質量
| タイプ | 内容 | |
|---|---|---|
| 質量 | ブレーキ無し | 2.1kg |
| ブレーキ有り | 2.2kg | |
速度別出力トルク
| 速度（度/s） | 出力トルク |
|---|---|
| 0 | 5.2 |
| 100 | 5.2 |
| 200 | 4.3 |
| 300 | 3.7 |
| 400 | 3.0 |
| 500 | 2.6 |
| 600 | 2.1 |
| 700 | 1.7 |
| 800 | 1.4 |
（単位はN・m）
速度・加速度別許容慣性モーメント
| 速度 （度/s） | 加減速度 | |
|---|---|---|
| 0.3G | 0.7G | |
| 0 | 0.080 | 0.054 |
| 100 | 0.080 | 0.054 |
| 200 | 0.072 | 0.036 |
| 300 | 0.063 | 0.032 |
| 400 | 0.059 | 0.032 |
| 500 | 0.050 | 0.027 |
| 600 | 0.041 | 0.018 |
| 700 | 0.018 | 0.009 |
| 800 | 0.014 | 0.005 |
（単位はkg・m2）
