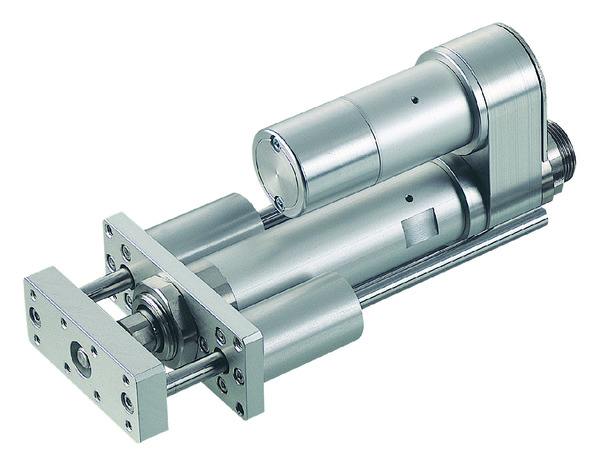

RCS2-RGD4R

製品の特長

取付姿勢

  • カタログPDF
  • 取扱説明書PDF
  • 2次元CAD図面
  • パラメトリックCAD図面
  • 資料請求

    • アクチュエータースペック

    型式 モーター出力
    （W）    		 リード
    （mm）    		 最大可搬質量 定格推力
    （N）    		 ストローク
    （mm）
    水平（kg） 垂直（kg）
    RCS2-RGD4R-①-20-12-②-T2-③-④ 20 12 3.0 0.5 18.9 50～300
    （50mm毎）
    RCS2-RGD4R-①-20-6-②-T2-③-④ 6 6.0 1.5 37.7
    RCS2-RGD4R-①-20-3-②-T2-③-④ 3 12.0 3.5 75.4
    RCS2-RGD4R-①-30-12-②-T2-③-④ 30 12 4.0 1.0 28.3
    RCS2-RGD4R-①-30-6-②-T2-③-④ 6 9.0 2.5 56.6
    RCS2-RGD4R-①-30-3-②-T2-③-④ 3 18.0 6.0 113.1

    記号説明　① エンコーダー種類　② ストローク　③ ケーブル長　④ オプション

    ストローク
    リード         		50～300
    （50mm毎）
    12 600
    6 300
    3 150

    （単位はmm/s）

    アクチュエーター仕様

    項目 内容
    駆動方式 ボールねじ　φ10mm　転造C10
    繰返し位置決め精度 ±0.02mm
    ロストモーション 0.1mm以下
    ロッド径 φ20mm
    ロッド不回転精度 ±0.05度
    使用周囲温度・湿度 0～40℃、 85％RH以下（ 結露無きこと）

    適応コントローラー

    本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

    名称 外観 最大接続
    可能軸数    		 電源電圧 制御方法 最大位置決め点数
    ポジショナー パルス列 プログラム ネットワーク　※選択
    DV CC PR CN ML ML3 EC EP PRT SSN ECM
    MSCON-C 6 単相AC
    100V/200V    		 － － － ● ● ● ● － － ● ● － － － 256
    SCON-CAL/CGAL 1 ● － － ● ● ● ● ● － ● ● ● － － 512
    (ネットワーク仕様は768)
    SCON-CB/CGB 1 ● ● － ● ● ● ● ● ● ● ● ● － － 512
    (ネットワーク仕様は768)
    SCON-LC/LCG 1 － － ● ● ● ● ● ● － ● ● ● － － 512
    (ネットワーク仕様は768)
    SSEL-CS 2 ● － ● ● ● ● － － － － ● － － － 20000
    XSEL-P/Q 6 単相AC200V
    三相AC200V    		 － － ● ● ● ● － － － － ● － － － 20000
    XSEL-RA/SA 8 － － ● ● ● ● － － － ● ● － － － 55000
    (タイプにより異なります)

    （注）　DV、CCなどのネットワーク略称記号については、6-13ページをご確認ください。

    海外規格

    （注）　CEはオプションになります。

    選定上の注意

    （1）可搬質量は加速度0.3G（リード3は0.2G）で動作させた時の値で、加速度の上限となります。
    （2）動作条件（搬送質量、加減速度等）によって、使用可能なデューティーの目安は変化します。詳細は1-448ページをご確認ください。
    （3）水平可搬質量は外付けガイドを併用しロッドに進行方向以外からの外力がかからない場合の数値です。付属のガイド単体で使用可能な質量は1-515ページをご参照ください。
    （4）取付姿勢によっては注意が必要です。詳細は1-379ページをご参照ください。

    ページトップへ戻る

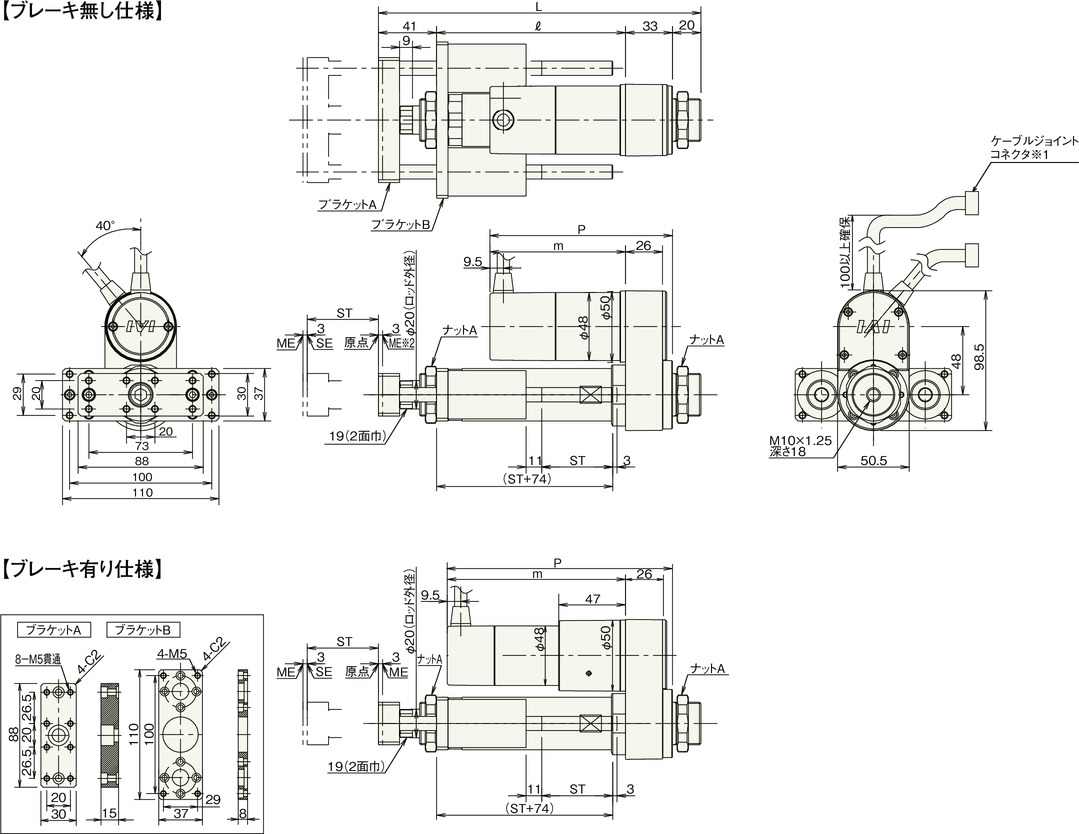

    寸法図

    ST：ストローク

    ME：メカニカルエンド

    SE：ストロークエンド

    ※1　モーター・エンコーダーケーブルを接続します。ケーブルの詳細は1-295ページをご参照ください。

    ※2　原点復帰を行った場合はロッドがMEまで移動しますので周囲物との干渉にご注意ください。

    （注）　二面幅の向きは製品によって異なります。

    RCS2-RGD4R（ブレーキ無し）

    ストローク 50 100 150 200 250 300
    L 20W 227 277 327 377 427 477
    30W 227 277 327 377 427 477
    ℓ 133 183 233 283 333 383
    m 20W 80.5
    30W 95.5
    P 20W 113.5
    30W 128.5
    質量（kg） 1.9 2.2 2.3 2.6 2.7 3.0

    RCS2-RGD4R（ブレーキ有り）

    ストローク 50 100 150 200 250 300
    L 20W 227 277 327 377 427 477
    30W 227 277 327 377 427 477
    ℓ 133 183 233 283 333 383
    m 20W 123.5
    30W 138.5
    P 20W 156.5
    30W 171.5
    質量（kg） 2.1 2.4 2.5 2.8 2.9 3.2
