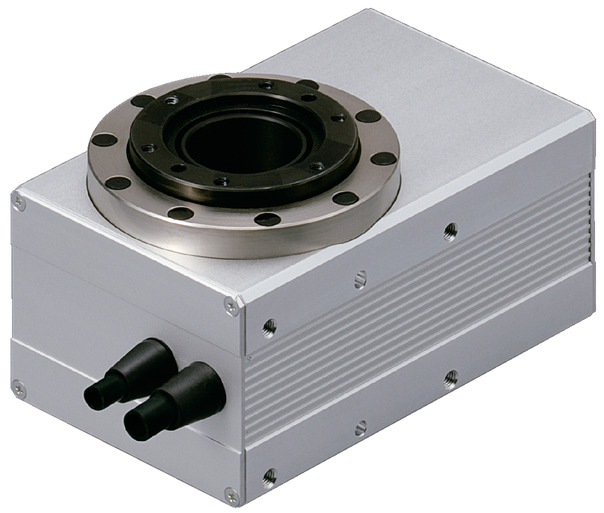

製品の特長
取付姿勢
メインスペック
| 項目 | 内容 | |||
|---|---|---|---|---|
| モーター出力（W） | 12 | 20 | ||
| 減速比 | 1/24 | 1/15 | 1/24 | |
| 最大トルク（N･m） | 0.55 | 0.53 | 0.85 | |
| 速度/加減速度（注1） | 最高速度（度/s） | 750 | 1200 | 750 |
| 定格加減速度（G） | 0.3 | 0.3 | 0.3 | |
| 最高加減速度（G） | 0.3 | 0.3 | 0.3 | |
| ブレーキ | ブレーキ仕様 | 無励磁作動電磁ブレーキ | ||
| ブレーキ保持トルク（N･m） | 0.42 | |||
| 動作範囲（度） | 多回転 | 360（注2） | ||
（注1） 1G≒9807度/s2
（注2） 「選定上の注意」をご参照ください。
| 項目 | 内容 | |
|---|---|---|
| 駆動方式 | ハイポイドギア | |
| 繰返し位置決め精度 | ±0.005度 | |
| 原点復帰方式 | 近接センサー方式 | |
| 原点復帰精度 | ±0.005度 | |
| ロストモーション | ±0.05度以下 | |
| 許容スラスト荷重 | 400N | |
| 許容負荷モーメント | 5N･m | |
| 許容慣性モーメント | 12W減速比 1/24 | 0.011kg･m2 |
| 20W減速比 1/15 | 0.01kg･m2 | |
| 20W減速比 1/24 | 0.017kg･m2 | |
| 使用周囲温度・湿度 | 0～40℃、85%RH以下（結露なきこと） | |
| 保護等級 | IP40 | |
| 耐振動・耐衝撃 | 4.9m/s2 | |
| 海外対応規格 | CEマーク、RoHS指令 | |
| モーター種類 | ACサーボモーター | |
| エンコーダー種類 | インクリメンタル/アブソリュート | |
| エンコーダーパルス数 | 16384 pulse/rev | |
| 納期 | ホームページ［納期照会］に記載 | |
ロータリータイプモーメント方向
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
| 名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| SCON-CB/CGB |  | 1 | 単相AC 100V/200V | ● | ● | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | ● | 512 (ネットワーク仕様は768) |
| SSEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 20000 | |
| XSEL-P/Q |  | 6 | 単相AC200V 三相AC200V | － | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 20000 |
| XSEL-RA/SA |  | 8 | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | － | － | － | 55000 (タイプにより異なります) | |
（注） DV、CCなどのネットワーク略称記号については、8-17ページをご確認ください。
（注） Rユニット(RCON/RSEL)と接続するには、拡張ユニット(RCON-EXT)とSCONが別途必要です。
（注） ML3、SSN、ECM仕様では回転軸インデックスモードは使用できません。
海外規格
（注） CEはオプションになります。
選定上の注意
 | （1）「メインスペック」の動作範囲は、ノーマルモード（多回転動作）が0～9999.99度、インデックスモード（無限回転動作）が0～359.99度（無限回転動作時は359.99度を超えると0に戻ってカウント）になります。減速比が1/24の場合は、ノーマルモードの動作範囲は0～7670.99度となりますのでご注意ください。 （2）100度/s以下の速度で動作させた場合、わずかに振れながら動きます。出来るだけ100度/sより速い速度でご使用ください。 （3）コントローラーによってインデックスモードでの制御ができない場合があります。詳細は「動作モードとコントローラーとの組合せの注意事項」をご参照ください。 |

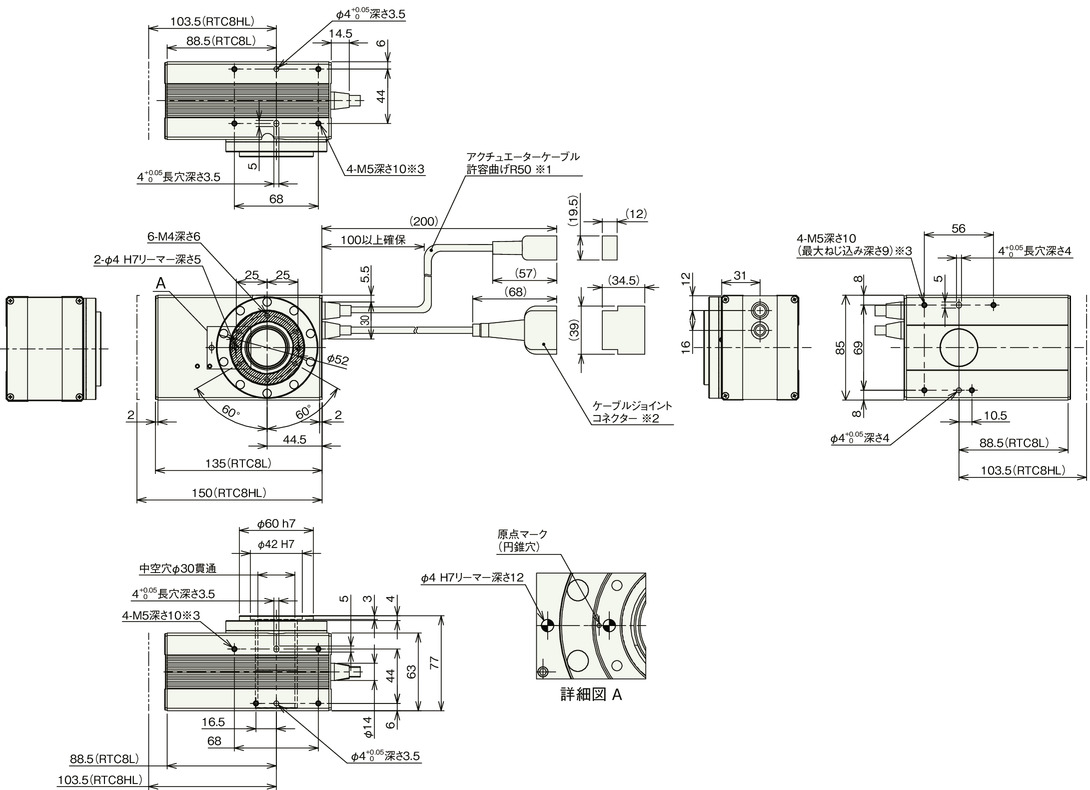

寸法図
※1 アクチュエーターケーブルはロボットケーブルではありません。
※2 モーターケーブルおよびリミットスイッチ付エンコーダーケーブルを接続します。
※3 異物侵入防止のため、セットスクリューで埋栓されています。取付面として使用する場合は取外してください。
（注） 下平面図は斜線部が回転部となります。
（注） 標準仕様／逆回転仕様（オプション）とも下記A部拡大図の位置が原点位置となります。原点復帰時、標準仕様は上から見て左に回転して原点復帰を行い、原点復帰完了後右回転で動作を行います。逆回転仕様は、右に回転して原点復帰を行い、原点復帰完了後左回転で動作を行います。
質量
| 項目 | 内容 | |
|---|---|---|
| 質量 | ブレーキ無し | 8L：2.1kg/8HL：2.2kg |
| ブレーキ有り | 8L：2.3kg/8HL：2.4kg | |

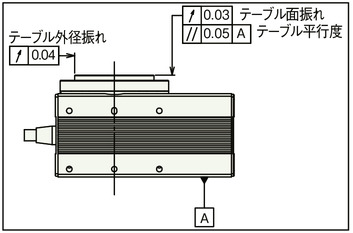

振れ精度と平行度の目安
振れ精度と平行度については目安値です。

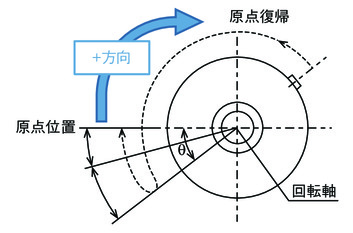

原点復帰方法と正回転方向
回転部上面から見て、時計方向の回転が+方向となります。
原点復帰動作は反時計方向に回転します。
センサーを検出してθの範囲（注3）を動作後、停止します。
（注3） 原点復帰範囲θ：18度
積載物形状と質量の目安

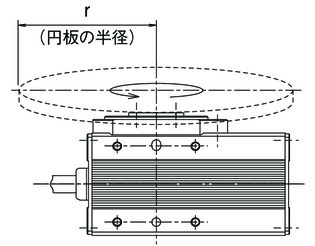

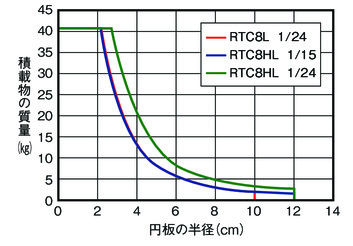

■円板状の積載物の中心が出力軸中心となる場合

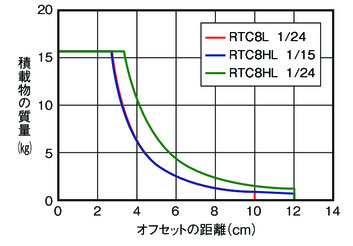

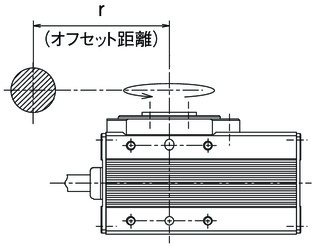

■出力軸中心からオフセットする積載物の場合
動作モードとコントローラーとの組合せの注意事項
| 動作モード | 動作説明 | 動作範囲 | 対応可能エンコーダー種類 | コントローラー選定時の注意 | 出荷時設定 |
|---|---|---|---|---|---|
| インデックスモード | 回転軸を1回転させると、現在座標が0degになります。 一方向に回転させ続ける用途で使用します。 | 0～359.99 | I：インクリメンタル | 以下のタイプは対応不可 SCON-CBコントローラー ・パルス列制御タイプ ・ML3、ECM RCONコントローラー ・ネットワークタイプML3、SSN、ECM | エンコーダー種類で 設定されています。 I ：インクリメンタル時 インデックスモード A：アブソリュート時 ノーマルモード |
| ノーマルモード | 有限の範囲で回転させる用途で使用します。 0degに戻す為には、逆回転が必要です。 | 0～9999.99（注4） | I：インクリメンタル A：アブソリュート |
（注4） ソフトリミットのパラメーターの手動設定が必要です。
