メインスペック

仕様1

項目			内容
リード		ボールねじリード（mm）	24	16	8	4
水平	可搬質量	最大可搬質量（kg）	8	12	25	40
	速度/加減速度	最高速度（mm/s）	1200	800	400	200
		定格加減速度（G）	0.3	0.3	0.3	0.2
		最高加減速度（G）	0.3	0.3	0.3	0.2
垂直	可搬質量	最大可搬質量（kg）	1.4	3	6	12
	速度/加減速度	最高速度（mm/s）	1200	800	400	200
		定格加減速度（G）	0.3	0.3	0.3	0.2
		最高加減速度（G）	0.3	0.3	0.3	0.2
推力		定格推力（N）	42.4	63.8	127.5	255
ブレーキ		ブレーキ仕様	無励磁作動電磁ブレーキ
ブレーキ		ブレーキ保持力（kgf）	1.4	3	6	12
ストローク		最小ストローク（mm）	50	50	50	50
		最大ストローク（mm）	800	800	800	800
		ストロークピッチ（mm）	50	50	50	50

仕様2

項目	内容
駆動方式	ボールねじ　φ12mm　転造C10
繰返し位置決め精度	±0.02mm
ロストモーション	0.1mm以下
ベース	材質：アルミ　白色アルマイト処理
リニアガイド	直動無限循環型
静的許容モーメント	Ma：50N･m
	Mb：71N･m
	Mc：138N･m
動的許容モーメント（注3）	Ma：20N･m
	Mb：29N･m
	Mc：56N･m
使用周囲温度・湿度	0～40℃、Max85％RH以下（結露なきこと）
保護等級	IP20
耐振動・耐衝撃	4.9m/s² 100Hz以下
海外対応規格	CEマーク、RoHS指令
モーター種類	ACサーボモーター
エンコーダー種類	バッテリーレスアブソリュート
エンコーダーパルス数	16384 pulse/rev
納期	ホームページ［納期照会］に記載

（注3）　基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。

　1-360ページにて走行寿命をご確認ください。

スライダータイプモーメント方向

ストロークと最高速度

（単位はmm/s）

ストロークリード	50～600 （50mm毎）	～700 （mm）	～800 （mm）
24	1200	960	720
16	800	640	480
8	400	320	240
4	200	160	120

オフボードチューニング時の可般質量及び加減速度

	リード	加減速度別可搬質量（kg）																				最高速度（mm/s）
	リード	0.1G	0.2G	0.3G	0.4G	0.5G	0.6G	0.7G	0.8G	0.9G	1.0G	1.1G	1.2G	1.3G	1.4G	1.5G	1.6G	1.7G	1.8G	1.9G	2.0G	標準	チューニング後
水平	24	12	9.5	8	6	4.5	3.6	3	2.6	2.25	2	1.75	1.5	1.3	1.15	1	0.85	0.75	0.65	0.55	0.5	1200	1600
	16	18	14.5	12	9	7	5.9	5	4.4	3.9	3.5	3.1	2.75	2.45	2.2	2	1.75	1.55	1.35	1.15	1	800	1060
	8	37.5	30	25	20	15	12.2	10	7.5	5.5	4	3.2	2.5	2	1.5	1						400	400
	4	60	40	20	10	3																200	200
垂直	24	1.4	1.4	1.4	1.1	0.9	0.75	0.6	0.5	0.4	0.3	0.25	0.2	0.16	0.13	0.1						1200	1600
	16	3	3	3	2	1.5	1.2	1	0.8	0.65	0.55	0.45	0.4	0.3	0.27	0.25						800	1060
	8	6	6	6	4.2	3	2.4	2	1.6	1.3	1	0.8	0.7	0.6	0.55	0.5						400	400
	4	12	12	6																		200	200

可搬質量の単位はkgです。空欄は動作不可となります。

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称	最大接続可能軸数	電源電圧	制御方法														最大位置決め点数
			ポジショナー	パルス列	プログラム	ネットワーク　※選択
			ポジショナー	パルス列	プログラム	DV	CC	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MSCON-C	6	単相AC 100V/200V	－	－	－	●	●	●	●	－	－	●	●	－	－	－	256
SCON-CAL/CGAL	1		●	－	－	●	●	●	●	●	－	●	●	●	－	－	512 (ネットワーク仕様は768)
SCON-CB/CGB	1		●	●	－	●	●	●	●	●	●	●	●	●	－	－	512 (ネットワーク仕様は768)
SCON-LC/LCG	1		－	－	●	●	●	●	●	●	－	●	●	●	－	－	512 (ネットワーク仕様は768)
SSEL-CS	2		●	－	●	●	●	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	単相AC200V 三相AC200V	－	－	●	●	●	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	単相AC200V 三相AC200V	－	－	●	●	●	●	－	－	－	●	●	－	－	－	55000 (タイプにより異なります)

（注）　DV、CCなどのネットワーク略称記号については、6-13ページをご確認ください。

海外規格

（注）　CEはオプションになります。

特徴

（リード4は除く）

選定上の注意

（1）ストロークが長くなると、ボールねじの危険回転数の関係から最高速度が低下します。「ストロークと最高速度」にて希望するストロークの最高速度の確認をしてください。
（2）可搬質量は標準仕様が0.3G（リード4は0.2G）、高加減速対応が1G（リード24と8は0.8G、リード4は除く）で動作させた時の値です。（加減速度を落としても最大可搬質量は「メインスペック」の数値が上限となります）
（3）動作条件（搬送質量、加減速度等）によって、使用可能なデューティーの目安は変化します。詳細は1-448ページをご確認ください。
（4）取付姿勢によっては注意が必要です。詳細は1-379ページをご参照ください。
（5）張出し負荷長の目安は、Ma・Mb・Mc方向230mm以下です。張出し負荷長は1-104ページの図をご確認ください。

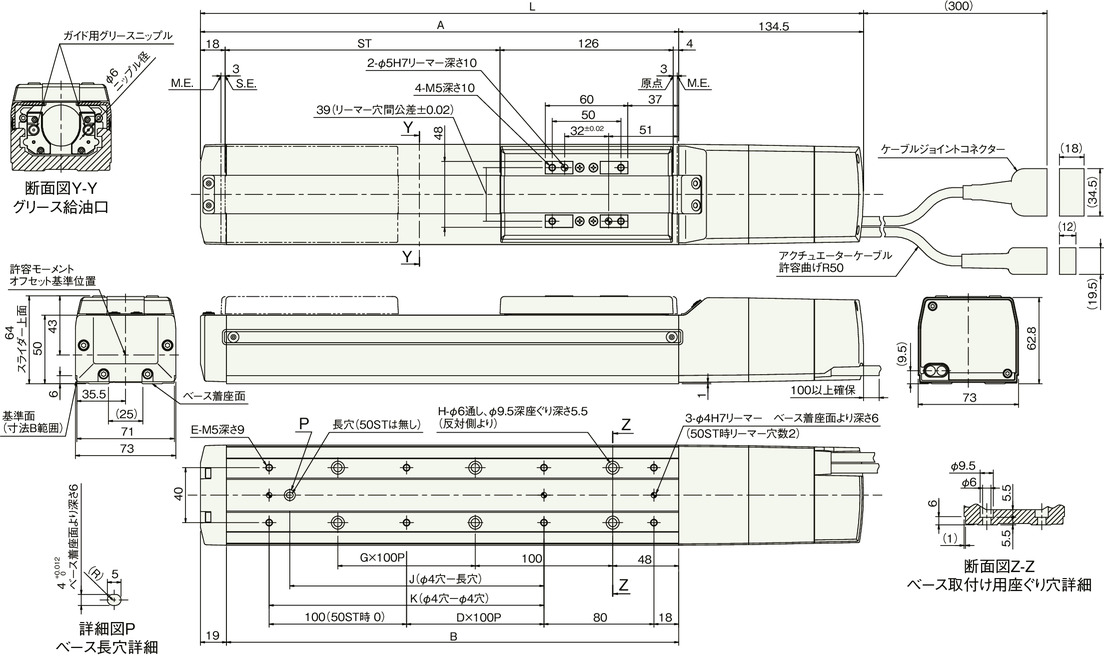

寸法図

ブレーキ無し

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

（注）　ケーブルジョイントコネクターにモーター・エンコーダーケーブルを接続します。ケーブルの詳細は1-295ページをご参照ください。

（注）　原点復帰を行った場合は、スライダーがM.E.まで移動しますので、周囲物との干渉にご注意ください。

ストローク別寸法

ストローク	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
L	332.5	382.5	432.5	482.5	532.5	582.5	632.5	682.5	732.5	782.5	832.5	882.5	932.5	982.5	1032.5	1082.5
A	198	248	298	348	398	448	498	548	598	648	698	748	798	848	898	948
B	179	229	279	329	379	429	479	529	579	629	679	729	779	829	879	929
D	0	0	0	1	1	2	2	3	3	4	4	5	5	6	6	7
E	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20
G	0	0	1	1	2	2	3	3	4	4	5	5	6	6	7	7
H	4	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18
J	0	85	85	185	185	285	285	385	385	485	485	585	585	685	685	785
K	0	100	100	200	200	300	300	400	400	500	500	600	600	700	700	800

ストローク別質量

ストローク		50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
質量（kg）	ブレーキ無し	2.4	2.6	2.8	3.0	3.3	3.5	3.7	3.9	4.2	4.4	4.6	4.8	5.1	5.3	5.5	5.7
質量（kg）	ブレーキ有り	3.0	3.2	3.4	3.6	3.9	4.1	4.3	4.5	4.8	5.0	5.2	5.4	5.7	5.9	6.1	6.3

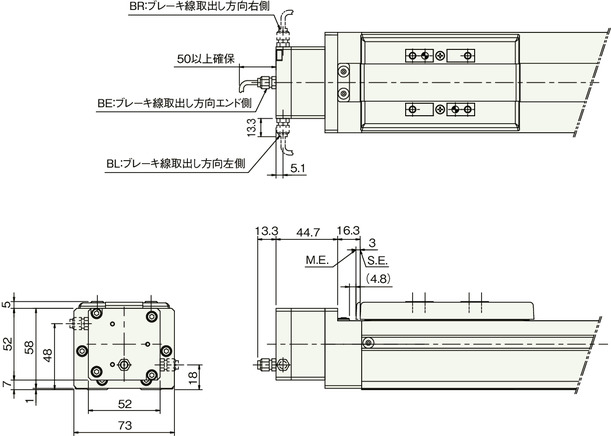

ブレーキ有り

（注）　ブレーキ有りは全長が43mm（配線エンド側取出は56.3mm）延長になります。

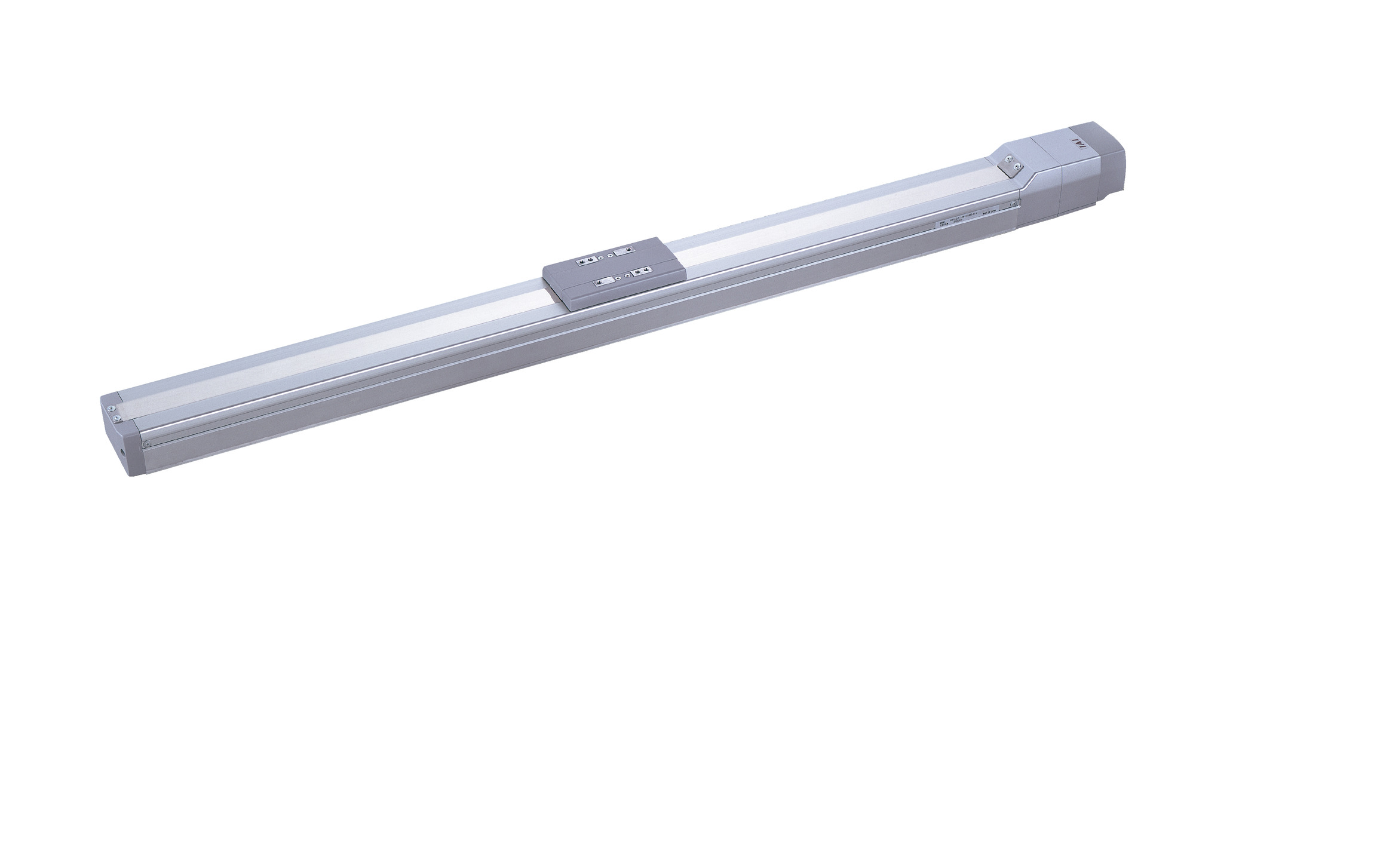

RCS2-SA7C

製品の特長

取付姿勢
