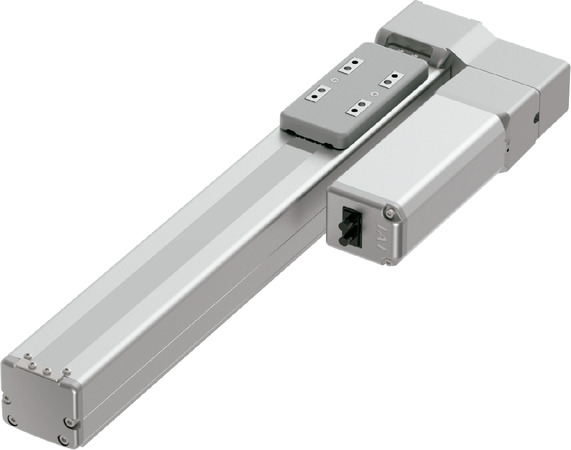

(注) 上写真はモーター左折返し仕様(ML)です。
メインスペック
項目 | 内容 | ||||||
---|---|---|---|---|---|---|---|
リード | ボールねじリード(mm) | 30 | 20 | 12 | 6 | 3 | |
水平 | 可搬質量 | 最大可搬質量(kg) | 11 | 18 | 30 | 45 | 45 |
速度/加減速度 | 最高速度(mm/s) | 1600 | 1200 | 720 | 360 | 180 | |
定格加減速度(G) | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | ||
最高加減速度(G) | 1 | 1 | 1 | 1 | 0.7 | ||
垂直 | 可搬質量 | 最大可搬質量(kg) | 3 | 5 | 9 | 15 | 15 |
速度/加減速度 | 最高速度(mm/s) | 1600 | 1200 | 720 | 360 | 180 | |
定格加減速度(G) | 0.3 | 0.5 | 0.7 | 1 | 0.3 | ||
最高加減速度(G) | 1 | 1 | 1 | 1 | 0.7 | ||
推力 | 定格推力(N) | 57 | 85 | 142 | 283 | 566 | |
ブレーキ | ブレーキ仕様 | 無励磁作動電磁ブレーキ | |||||
ブレーキ保持力(kgf) | 3 | 5 | 9 | 15 | 15 | ||
ストローク | 最小ストローク(mm) | 50 | 50 | 50 | 50 | 50 | |
最大ストローク(mm) | 800 | 800 | 800 | 800 | 800 | ||
ストロークピッチ(mm) | 50 | 50 | 50 | 50 | 50 |
項目 | 内容 |
---|---|
駆動方式 | ボールねじ φ10mm 転造C10 |
繰返し位置決め精度 | ±0.01mm |
ロストモーション | 0.1mm以下 |
ベース | 材質:アルミ 白色アルマイト処理 |
リニアガイド | 直動無限循環型 |
静的許容モーメント | Ma:48N・m |
Mb:69N・m | |
Mc:103N・m | |
動的許容モーメント (注3) | Ma:11N・m |
Mb:16N・m | |
Mc:24N・m | |
使用周囲温度・湿度 | 0~40℃、Max85%RH以下(結露なきこと) |
保護等級 | IP20 |
耐振動・耐衝撃 | 4.9m/s2 100Hz以下 |
海外対応規格 | CEマーク、RoHS指令 |
モーター種類 | ACサーボモーター |
エンコーダー種類 | バッテリーレスアブソリュート |
エンコーダーパルス数 | 16384 pulse/rev |
納期 | ホームページ[納期照会]に記載 |
(注3) 基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-360ページにて走行寿命をご確認ください。
スライダータイプモーメント方向
速度・加速度別可搬質量表
可搬質量の単位はkgです。空欄は動作不可となります。
姿勢 | 水平 | 垂直 | ||||||
---|---|---|---|---|---|---|---|---|
リード (mm) | 加速度(G) | |||||||
0.3 | 0.5 | 0.7 | 1.0 | 0.3 | 0.5 | 0.7 | 1.0 | |
30 | 11 | 6 | 6 | 4 | 3 | 2 | 2 | 1.5 |
20 | 18 | 15 | 10 | 8 | 5 | 5 | 4 | 4 |
12 | 30 | 24 | 20 | 15 | 9 | 9 | 9 | 8 |
6 | 45 | 30 | 20 | 20 | 15 | 15 | 15 | 15 |
3 | 45 | 30 | 20 | 15 | 14 | 10 |
ストロークと最高速度
(単位はmm/s)
ストローク リード | 50~500 (50mm毎) | 550 (mm) | 600 (mm) | 650 (mm) | 700 (mm) | 750 (mm) | 800 (mm) |
---|---|---|---|---|---|---|---|
30 | 1600 | 1450 | 1260 | 1100 | 970 | 860 | |
20 | 1200 | 1130 | 970 | 840 | 735 | 650 | 575 |
12 | 720 | 620 | 535 | 460 | 405 | 355 | 315 |
6 | 360 | 305 | 265 | 230 | 200 | 175 | 155 |
3 | 180 | 150 | 130 | 115 | 100 | 85 | 75 |
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | |||||||||||||||
DV | CC | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
MSCON-C | 6 | 単相AC 100V/200V | - | - | - | ● | ● | ● | ● | - | - | ● | ● | - | - | - | 256 | |
SCON-CAL/CGAL | 1 | ● | - | - | ● | ● | ● | ● | ● | - | ● | ● | ● | - | - | 512 (ネットワーク仕様は768) | ||
SCON-CB/CGB | 1 | ● | ● | - | ● | ● | ● | ● | ● | ● | ● | ● | ● | - | - | 512 (ネットワーク仕様は768) | ||
SCON-LC/LCG | 1 | - | - | ● | ● | ● | ● | ● | ● | - | ● | ● | ● | - | - | 512 (ネットワーク仕様は768) | ||
SSEL-CS | 2 | ● | - | ● | ● | ● | ● | - | - | - | - | ● | - | - | - | 20000 | ||
XSEL-P/Q | 6 | 単相AC200V 三相AC200V | - | - | ● | ● | ● | ● | - | - | - | - | ● | - | - | - | 20000 | |
XSEL-RA/SA | 8 | - | - | ● | ● | ● | ● | - | - | - | ● | ● | - | - | - | 55000 (タイプにより異なります) |
(注) DV、CCなどのネットワーク略称記号については、6-13ページをご確認ください。
海外規格
選定上の注意

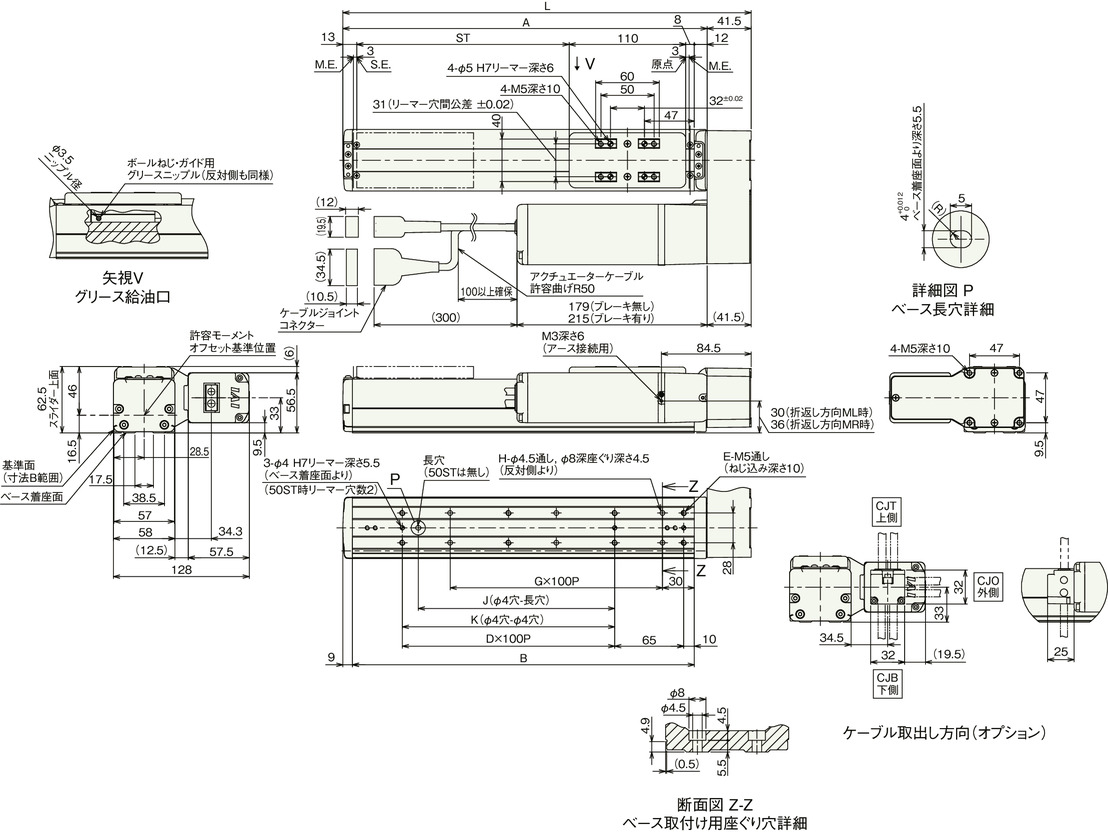

寸法図
ST:ストローク
M.E.:メカニカルエンド
S.E.:ストロークエンド
(注) 原点復帰を行った場合はスライダーがM.E.まで移動しますので、周囲物との干渉にご注意ください。
ストローク別寸法
ストローク | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | 234.5 | 284.5 | 334.5 | 384.5 | 434.5 | 484.5 | 534.5 | 584.5 | 634.5 | 684.5 | 734.5 | 784.5 | 834.5 | 884.5 | 934.5 | 984.5 |
A | 193 | 243 | 293 | 343 | 393 | 443 | 493 | 543 | 593 | 643 | 693 | 743 | 793 | 843 | 893 | 943 |
B | 172 | 222 | 272 | 322 | 372 | 422 | 472 | 522 | 572 | 622 | 672 | 722 | 772 | 822 | 872 | 922 |
D | 0 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 |
E | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 |
G | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 |
H | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 |
J | 0 | 85 | 85 | 185 | 185 | 285 | 285 | 385 | 385 | 485 | 485 | 585 | 585 | 685 | 685 | 785 |
K | 0 | 100 | 100 | 200 | 200 | 300 | 300 | 400 | 400 | 500 | 500 | 600 | 600 | 700 | 700 | 800 |
ストローク別質量
ストローク | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
質量 (kg) | ブレーキ無し | 2.4 | 2.5 | 2.7 | 2.9 | 3.1 | 3.2 | 3.4 | 3.6 | 3.8 | 4.0 | 4.1 | 4.3 | 4.5 | 4.7 | 4.9 | 5.0 |
ブレーキ有り | 2.7 | 2.8 | 3.0 | 3.2 | 3.4 | 3.5 | 3.7 | 3.9 | 4.1 | 4.3 | 4.4 | 4.6 | 4.8 | 5.0 | 5.2 | 5.3 |
