メインスペック

仕様1

項目			内容
リード		ボールねじリード（mm）	20	12	6	3
水平	可搬質量	最大可搬質量（kg）	8	8	8	10
	速度/加減速度	最高速度（mm/s）	1000	720	360	180
		定格加減速度（G）	0.7	1	1	0.5
		最高加減速度（G）	1	1	1	0.7
垂直	可搬質量	最大可搬質量（kg）	4	6	10	10
	速度/加減速度	最高速度（mm/s）	1000	720	360	180
		定格加減速度（G）	0.5	1	0.5	0.5
		最高加減速度（G）	1	1	1	0.7
推力		定格推力（N）	85	142	283	566
ブレーキ		ブレーキ仕様	無励磁作動電磁ブレーキ
ブレーキ		ブレーキ保持力（kgf）	4	6	10	10
ストローク		最小ストローク（mm）	25	25	25	25
		最大ストローク（mm）	200	200	200	200
		ストロークピッチ（mm）	25	25	25	25

仕様2

項目	内容
駆動方式	ボールねじ　φ10mm　転造C10
繰返し位置決め精度	±0.01mm
ロストモーション	0.1mm以下
ベース	材質：アルミ　白色アルマイト処理
リニアガイド	直動無限循環型
静的許容モーメント	Ma：32N･m
	Mb：46N･m
	Mc：68N･m
動的許容モーメント（注2）	Ma：11N･m
	Mb：16N･m
	Mc：24N･m
使用周囲温度・湿度	0～40℃、Max85％RH以下（結露なきこと）
保護等級	ー
耐振動・耐衝撃	4.9m/s² 100Hz以下
海外対応規格	CEマーク、RoHS指令
モーター種類	ACサーボモーター
エンコーダー種類	バッテリーレスアブソリュート
エンコーダーパルス数	16384 pulse/rev
納期	ホームページ［納期照会］に記載

（注2）　基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-342ページにて走行寿命をご確認ください。

テーブルタイプモーメント方向

加速度別可搬質量表

可搬質量の単位はkgです。空欄は動作不可となります。

姿勢	水平				垂直
リード（mm）	加速度(G)
リード（mm）	0.3	0.5	0.7	1.0	0.3	0.5	0.7	1.0
20	8	8	8	6	4	4	3	3
12	8	8	8	8	6	6	6	6
6	8	8	8	8	10	10	8	8
3	10	10	8		10	10	8

ストロークと最高速度

（単位はmm/s）

ストロークリード	25～200（mm）
20	1000
12	720
6	360
3	180

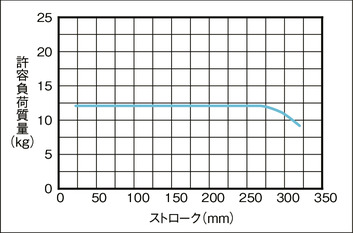

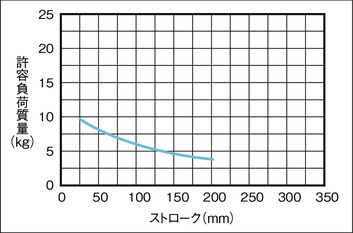

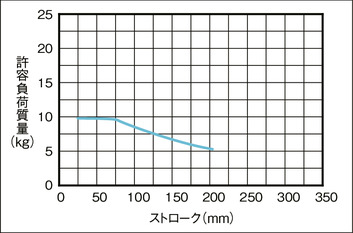

ストローク別許容負荷質量

（注）　許容負荷質量の算出の条件：加速度によるモーメントを考慮したガイド走行寿命5,000kmとなる負荷重量（加速度0.5G、速度500m/s）

水平　平置き

水平　横立て

垂直

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称	最大接続可能軸数	電源電圧	制御方法															最大位置決め点数
			ポジショナー	パルス列	プログラム	ネットワーク　※選択
			ポジショナー	パルス列	プログラム	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MSCON-C	6	単相AC 100V/200V	－	－	－	●	●	－	●	●	－	－	●	●	－	－	－	256
SCON-CAL/CGAL	1		●	－	－	●	●	－	●	●	●	－	●	●	●	－	－	512 (ネットワーク仕様は768)
SCON-CB/CGB	1		●	●	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (ネットワーク仕様は768)
SCON-LC/LCG	1		－	－	●	●	●	－	●	●	●	－	●	●	●	－	－	512 (ネットワーク仕様は768)
SSEL-CS	2		●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	単相AC200V 三相AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	単相AC200V 三相AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (タイプにより異なります)

（注）　DV、CCなどのネットワーク略称記号については、7-15ページをご確認ください。

海外規格

選定上の注意

（1）加速度を上げると可搬質量は低下します。詳細は「加速度別可搬質量表」をご参照ください。
（2）動作条件（搬送質量、加減速度等）によって、使用可能なデューティーの目安は変化します。詳細は1-452ページをご確認ください。
（3）許容負荷質量は、機械的制限によりストロークが長くなると低下します。詳細は「ストローク別許容負荷質量」をご参照ください。
（4）取付姿勢によっては注意が必要です。詳細は1-361ページをご参照ください。
（5）張出し負荷長は動的許容モーメントの範囲内としてください。テーブルの変位量は、取扱説明書をご参照ください。
（6）静的許容モーメントは、テーブルの上面かつガイドブロック真上(許容モーメントオフセット基準位置)におけるリニアガイドの許容値です。詳細は1-341ページをご確認ください。

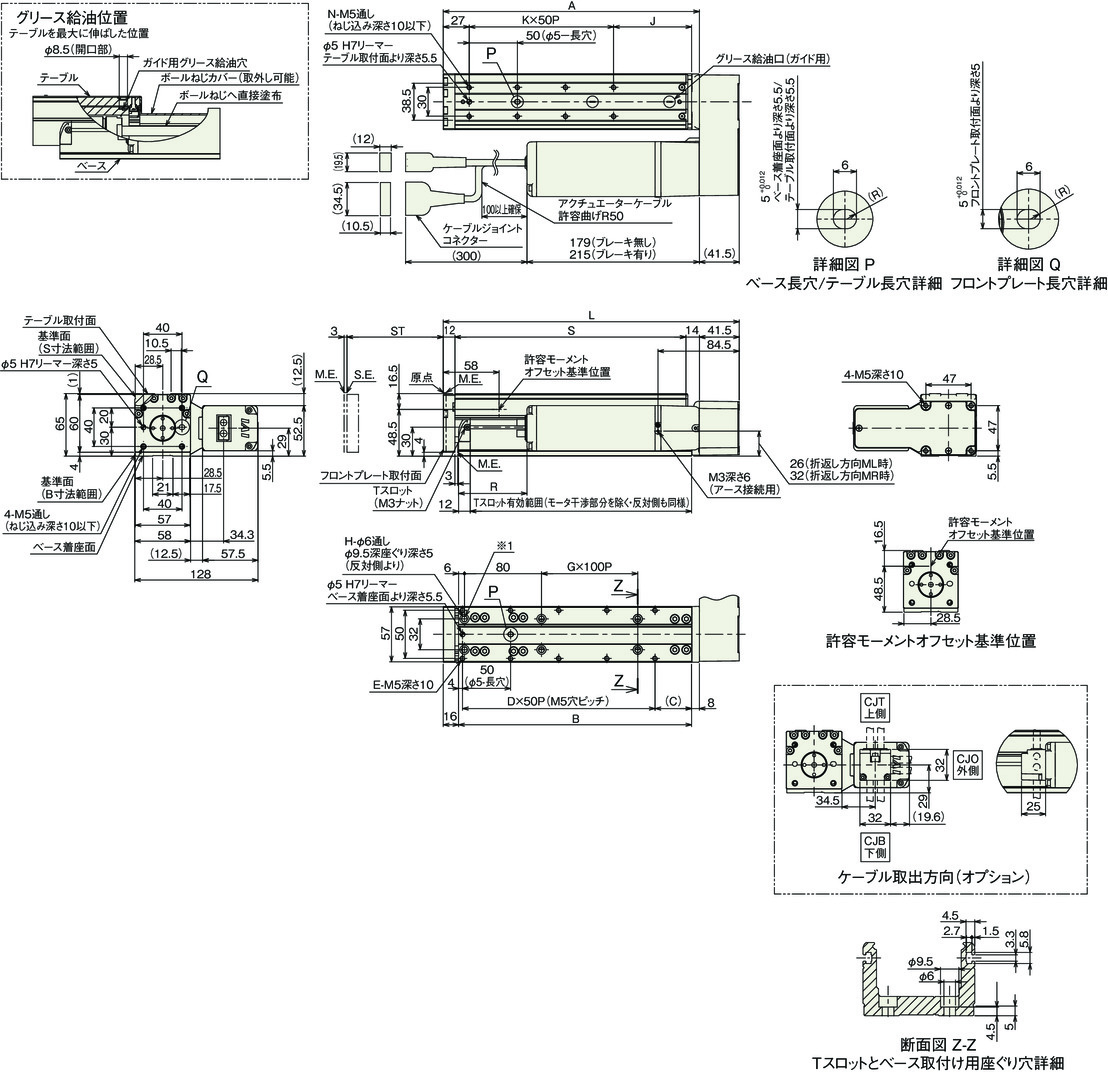

寸法図

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

※1　25～100ストロークの場合、上面取付用φ6ボルト穴（前方）は、モーターユニットが干渉するため、工具が使用できません。下面固定用ねじ穴を使用してください。

（注）　原点復帰を行った場合はテーブルがM.E.まで移動しますので、周囲物との干渉にご注意ください。

（注）　R寸法が負の場合、モーターユニットの端が、ベース端面部よりも前方に位置していることを示します。

ストローク別寸法

ストローク		25	50	75	100	125	150	175	200
L		182.5	207.5	232.5	257.5	282.5	307.5	332.5	357.5
A		141	166	191	216	241	266	291	316
B		117	142	167	192	217	242	267	292
C		13	38	13	38	13	38	13	38
D		2	2	3	3	4	4	5	5
E		6	6	8	8	10	10	12	12
G		0	0	0	0	1	1	1	1
H		4	4	4	4	6	6	6	6
J		56	81	56	81	56	81	56	81
K		1	1	2	2	3	3	4	4
N		4	4	6	6	8	8	10	10
R	ブレーキ無し	-54	-29	-4	21	46	71	96	121
R	ブレーキ有り	-90	-65	-40	-15	10	35	60	85
S		115	140	165	190	215	240	265	290

ストローク別質量

ストローク		25	50	75	100	125	150	175	200
質量（kg）	ブレーキ無し	2.4	2.6	2.8	2.9	3.1	3.3	3.4	3.6
質量（kg）	ブレーキ有り	2.7	2.9	3.1	3.2	3.4	3.6	3.7	3.9

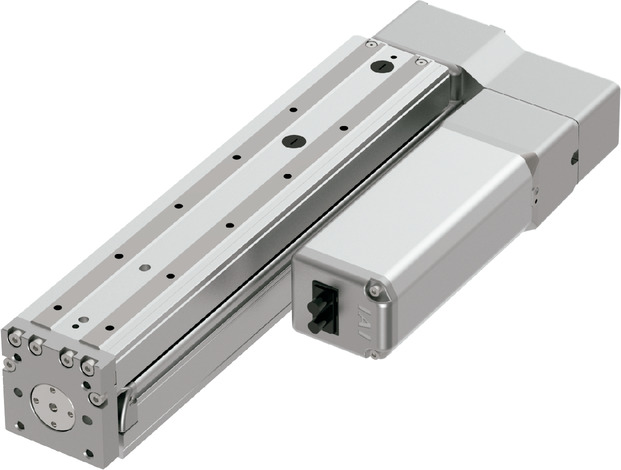

RCS4-TA6R

取付姿勢
