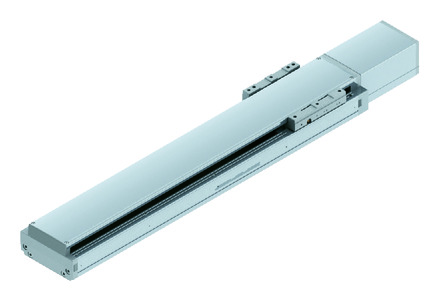

SSPA-LXM-750

製品の特長

取付姿勢

  • カタログPDF
  • 取扱説明書PDF
  • 2次元CAD図面
  • パラメトリックCAD図面
  • 資料請求

    • 型式スペック

    項目 内容
    リード ボールねじリード（mm） 50 25
    水平 可搬質量 最大可搬質量（kg） 60 120
    速度/加減速度 最高速度（mm/s） 2500 1250
    定格加減速度（G） 0.4 0.4
    最高加減速度（G） 1.2 1.2
    垂直 可搬質量 最大可搬質量（kg） 12 25
    速度/加減速度 最高速度（mm/s） 2500 1250
    定格加減速度（G） 0.4 0.4
    最高加減速度（G） 1.2 1.2
    推力 定格推力（N） 255 510
    ブレーキ ブレーキ仕様 無励磁作動電磁ブレーキ
    ブレーキ保持力（kgf） 12 25
    ストローク 最小ストローク（mm） 100 100
    最大ストローク（mm） 1500 1500
    ストロークピッチ（mm） 50 50

    項目 内容
    駆動方式 ボールねじ　φ25mm 　転造C5相当
    繰返し位置決め精度 ±0.005mm
    ロストモーション 0.02mm以下
    ベース 材質：鋳鉄　塗装処理
    リニアガイド 直動無限循環型
    静的許容モーメント Ma：750N･m
    Mb：750N･m
    Mc：1850N･m
    動的許容モーメント
    （注3）    		 Ma：162N･m
    Mb：162N･m
    Mc：391N･m
    使用周囲温度・湿度 0～40℃、Max85％RH以下（結露なきこと）
    保護等級 －
    耐振動・耐衝撃 4.9m/s2 100Hz以下
    海外対応規格 CEマーク、RoHS指令
    モーター種類 ACサーボモーター
    エンコーダー種類 インクリメンタル／アブソリュート
    エンコーダーパルス数 16384 pulse/rev
    納期 ホームページ［納期照会］に記載

    （注3）　基準定格寿命10,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-360ページにて走行寿命をご確認ください。

    スライダータイプモーメント方向

    速度・加速度別可搬質量表

    可搬質量の単位はkgです。空欄は動作不可となります。

    姿勢 水平 垂直
    リード
    （mm）    		 最高速度
    （mm/s）    		 加速度(G)
    0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 1.4 1.5 1.6
    50 2500 60 60 60 48 40 34 30 27 24 22 20 12 12 12 10 8 7 6 5 5 4 4
    25 1250 120 120 120 96 80 69 60 53 48 44 40 25 25 25 20 17 14 13 11 10 9 8

    ストロークと最高速度

    （単位はmm/s）

    ストローク
    リード         		100～900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    50 2500 2320 1950 1660 1440 1250 1100
    25 1250 1160 970 830 720 620 550

    オフボードチューニング時の可搬質量及び加減速度

    リード 加減速度別可搬質量（kg） 最高速度(mm/s)
    0.1G 0.2G 0.3G 0.4G 0.5G 0.6G 0.7G 0.8G 0.9G 1.0G 1.1G 1.2G 1.3G 1.4G 1.5G 1.6G 1.7G 1.8G 1.9G 2.0G 標準 チューニング後
    水平 50 90 78 69 60 48 40 34 30 27 24 22 20 18 16 14 12 11 10 9 8 2500 2500
    25 180 156 138 120 96 80 69 60 53 48 44 40 36 32 28 25 22 19 17 15 1250 1250

    可搬質量の単位はkgです。

    適応コントローラー

    本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

    名称 外観 最大接続
    可能軸数    		 電源電圧 制御方法 最大位置決め点数
    ポジショナー パルス列 プログラム ネットワーク　※選択
    DV CC PR CN ML ML3 EC EP PRT SSN ECM
    SCON-CB/CGB 1 単相AC200V ● ● － ● ● ● ● ● ● ● ● ● － － 512
    (ネットワーク仕様は768)
    SCON-LC/LCG 1 － － ● ● ● ● ● ● － ● ● ● － － 512
    (ネットワーク仕様は768)
    SSEL-CS 2 ● － ● ● ● ● － － － － ● － － － 20000
    XSEL-P/Q 6 単相AC200V
    三相AC200V    		 － － ● ● ● ● － － － － ● － － － 20000
    XSEL-RA/SA 8 － － ● ● ● ● － － － ● ● － － － 55000
    (タイプにより異なります)

    （注）　DV、CCなどのネットワーク略称記号については、6-13ページをご確認ください。

    海外規格

    選定上の注意

    （1）「メインスペック」の可搬質量は、最大値を表示しています。詳細は「速度・加速度別可搬質量表」をご参照ください。
    （2）取付姿勢によっては注意が必要です。詳細は1-379ページをご参照ください。
    （3）張出し負荷長の目安は、Ma・Mb・Mc方向750mm以下です。

    ページトップへ戻る

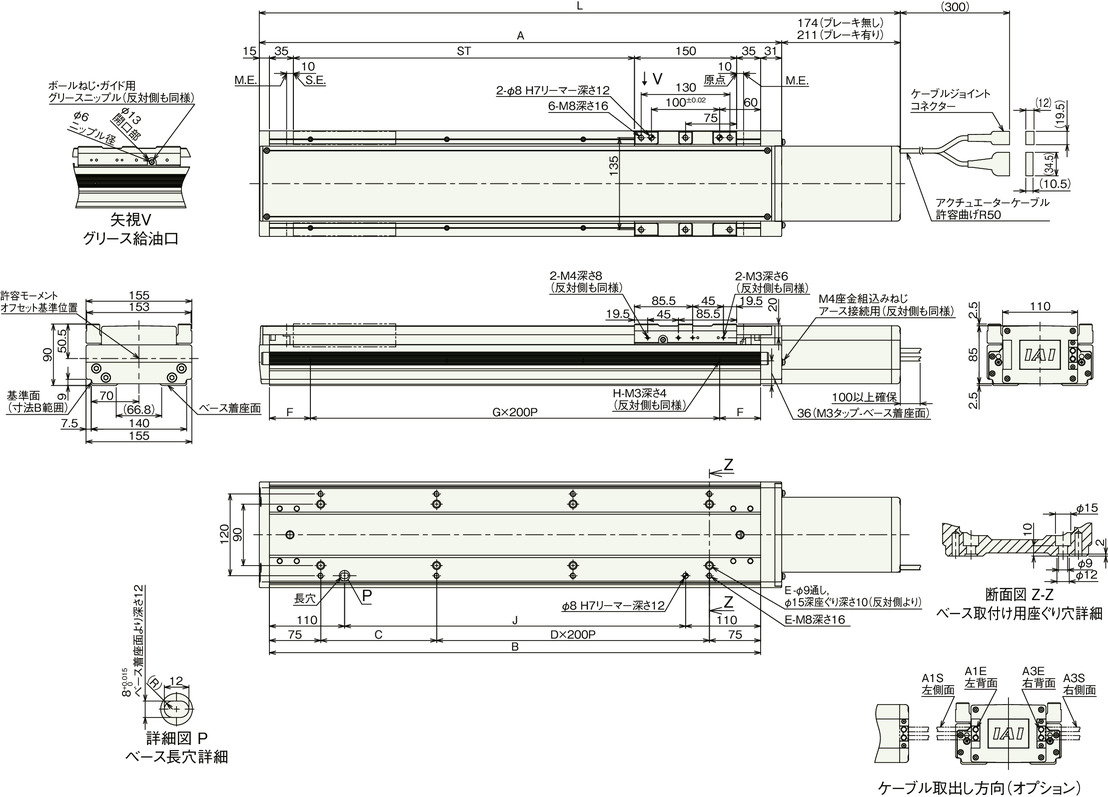

    寸法図

    ST：ストローク

    M.E.：メカニカルエンド

    S.E.：ストロークエンド

    （注）　ケーブルジョイントコネクターには、モーターケーブルおよびエンコーダーケーブルを接続します。

    　ケーブルは1-296ページをご参照ください。

    （注）　原点復帰を行った場合はスライダーがM.E.まで移動しますので、周囲物との干渉にご注意ください。

    （注）　原点方向を変更するには返却調整が必要ですのでご注意ください。

    ストローク別寸法

    ストローク 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    L ブレーキ無し 540 590 640 690 740 790 840 890 940 990 1040 1090 1140 1190 1240 1290 1340 1390 1440 1490 1540 1590 1640 1690 1740 1790 1840 1890 1940
    ブレーキ有り 577 627 677 727 777 827 877 927 977 1027 1077 1127 1177 1227 1277 1327 1377 1427 1477 1527 1577 1627 1677 1727 1777 1827 1877 1927 1977
    A 366 416 466 516 566 616 666 716 766 816 866 916 966 1016 1066 1116 1166 1216 1266 1316 1366 1416 1466 1516 1566 1616 1666 1716 1766
    B 320 370 420 470 520 570 620 670 720 770 820 870 920 970 1020 1070 1120 1170 1220 1270 1320 1370 1420 1470 1520 1570 1620 1670 1720
    C 170 220 70 120 170 220 70 120 170 220 70 120 170 220 70 120 170 220 70 120 170 220 70 120 170 220 70 120 170
    D 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7
    E 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18
    F 60 85 10 35 60 85 10 35 60 85 10 35 60 85 10 35 60 85 10 35 60 85 10 35 60 85 10 35 60
    G 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    H 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8 8 9 9 9
    J 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500

    ストローク別質量

    ストローク 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    質量
    （kg）    		 ブレーキ無し 21.0 23.0 25.0 26.5 28.0 29.5 31.0 33.0 35.0 36.5 38.0 39.5 41.0 43.0 45.0 46.5 48.0 49.5 51.0 52.5 54.0 56.0 58.0 59.5 61.0 62.5 64.0 66.0 68.0
    ブレーキ有り 22.0 24.0 26.0 27.5 29.0 30.5 32.0 34.0 36.0 37.5 39.0 40.5 42.0 44.0 46.0 47.5 49.0 50.5 52.0 53.5 55.0 57.0 59.0 60.5 62.0 63.5 65.0 67.0 69.0
