ロボシリンダRCP4Wシリーズに防水ラジアルシリンダ登場！！
RCP4W-RA6C／7C
保護等級IP67の防塵防滴性能を実現。ガイド内蔵によりロングストローク化とロッドへのラジアル荷重に対応。
粉塵や水のかかる悪環境下でも使用可能なアクチュエータ。
特長1粉塵が舞う環境や水のかかる悪環境でも使用可能な保護構造
特長2用途にあわせて、スライダタイプ／ロッドタイプ／グリッパタイプ／スカラタイプの中から最適な機種を選択可能
特長3保護構造は、使用環境にあわせて、IP50／IP54／IP65／IP67の中から選択可能
特長4RCP2W／RCP4WはIP67に対応した防水タイプをラインナップ
特長5ロボシリンダ スライダタイプ初の保護等級IP65／IP67の防塵・防滴タイプをラインナップ
保護等級
保護等級は、IEC規格に基づき定められています。水の浸入に対する保護は下記のようになります。
| 等級 | 保護の程度 |
|---|---|
| IP54 | いかなる方向からの飛沫を受けても有害な影響を受けない |
| IP65 | いかなる方向からの水の飛沫を受けても有害な影響を受けない |
| IP67 | 定められた条件で水中に沈しても水が入らない |

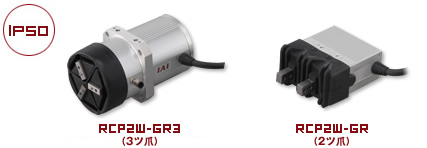

防塵タイプ･ロボシリンダ･グリッパ スライドタイプ/IP50
粉塵の多い場所での把持の用途に最適
| シリーズ | 爪数 | タイプ | 本体幅 （mm） |
開閉ストローク （mm） |
最大把持力 （N） |
|---|---|---|---|---|---|
| RCP2W | 2ツ爪 | GRS | 74 | 10（片側5） | 21（片側10.5） |
| GRM | 79 | 14（片側7） | 80（片側40） | ||
| 3ツ爪 | GR3SS | 62 | 10（片側5） | 22（片側7.3） | |
| GR3SM | 80 | 14（片側7） | 102（片側34） |
防滴タイプ・ロボシリンダ・ロッドタイプ
ロッド受け部のパッキン強化、或いはジャバラ設置とエアパージの併用により、防水性能を高めたロッドタイプ
防水タイプ／IP67
防滴対応タイプ／IP65
シリーズ追加
ロボシリンダ®RCP6シリーズに、防塵防滴仕様が登場！
(2017年6月19日発売)
ロボシリンダ®RCP6シリーズに、防塵防滴仕様が登場！
(2017年6月19日発売)
| シリーズ | 最大 ストローク |
最大 可搬質量他 |
最大 速度 |
対応 コントローラ |
最大位置決め点数 | 登録 プログラム数 |
|
|---|---|---|---|---|---|---|---|
| RCP2W- RA4C／ RA6C |
300 mm | 55kg(水平) 26kg(垂直) |
450 mm／s |
ポジション コントローラ |
PCON | 512点 | - |
| プログラム コントローラ |
PSEL | 1500点 | 64プログラム (2000ステップ) |
||||

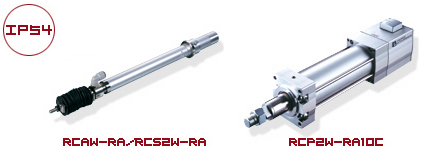

防滴対応タイプ／IP54
| シリーズ | 最大 ストローク |
最大 可搬質量他 |
最大 速度 |
対応 コントローラ |
最大位置決め点数 | 登録 プログラム数 |
|
|---|---|---|---|---|---|---|---|
| RCAW-RA | 300 mm | 18kg(水平) 6.5kg(垂直) |
600 mm／s |
ポジション コントローラ |
ACON | 512点 | - |
| プログラム コントローラ |
ASEL | 1500点 | 64プログラム (2000ステップ) |
||||
| RCS2W-RA | 300 mm | 18kg(水平) 6.5kg(垂直) |
600 mm／s |
ポジション コントローラ |
SCON | 512点 | - |
| プログラム コントローラ |
SSEL | 1500点 | 64プログラム (2000ステップ) |
||||
| XSEL | 4000点 | 64プログラム (6000ステップ) |
|||||
| RCP2W-RA10C | 300 mm | 18kg(水平) 6.5kg(垂直) |
250 mm／s |
RCP2W-RA10Cタイプ用のコントローラは、 恐れ入りますがお問合せ下さい。 |
|||
| 6000N 最大押付け力 |
|||||||
防滴タイプ・ロボシリンダ・スライダタイプ
シャフト内にボールネジを設置し、マグネット結合により外部と内部を完全分離
防水タイプ／IP67
| シリーズ | 最大 ストローク |
最大 可搬質量他 |
最大速度 | 対応 コントローラ |
最大位置 決め点数 |
登録 プログラム数 |
|
|---|---|---|---|---|---|---|---|
| RCP2W-SA | 600mm | 35kg(水平) | 180 mm／s | RCP2W-SA16Cタイプ用のコントローラは、恐れ入りますがお問合せ下さい | |||
- ※詳細情報はカタログ(PDFファイル)をご覧下さい。
防滴対応タイプ／IP65
| シリーズ | 最大 ストローク |
最大 可搬質量他 |
最大 速度 |
対応 コントローラ |
最大位置決め点数 | 登録 プログラム数 |
|---|---|---|---|---|---|---|
| RCP4W- SA5C／ SA6C／ SA7C |
700 mm | 20kg (両端支持・水平) |
530 mm／s |
PCON-CA | 512点 | - |
- RCP4W-SA5C／SA6C／SA7C カタログ(PDF: 7.1MB)
- ※詳細情報はカタログ(PDFファイル)をご覧下さい。
防滴タイプ・単軸ロボット・スライダタイプ
摺動部パッキンの2重化構造により、防滴性能を向上
防滴対応タイプ／IP65
| シリーズ | 最大 ストローク |
最大 可搬質量他 |
最大 速度 |
対応 コントローラ |
最大位置決め点数 | 登録 プログラム数 |
|
|---|---|---|---|---|---|---|---|
| ISWA／ISPWA-S／M／L | 1000mm | 70kg (水平) |
1000 mm／s |
プログラム コントローラ |
XSEL | 4000点 | 64プログラム (6000ステップ) |
- ISWA-S／M／L カタログ(PDF: 4.6MB)
防滴タイプ・スカラロボット
スカラロボット(水平多関節ロボット)IXシリーズは、旧IHシリーズのすべての部品を見直し再設計することで高速性能、可搬質量、繰り返し位置決め精度のすべてにおいてクラストップレベルのスペックを実現しました。
加えて、使いやすさ、ラインナップ、コストパフォーマンスにおいても他社の追随を許しません。
防滴対応タイプ／IP65
| シリーズ | 最大 ストローク |
最大 可搬質量他 |
最大 速度 |
対応 コントローラ |
最大位置決め点数 | 登録 プログラム数 |
|
|---|---|---|---|---|---|---|---|
| IX-NNW | アーム長 250mm～800mm |
5kg(定格) 20kg(最大) |
7121 mm／s (合成最大) |
プログラム コントローラ |
スカラ用 XSEL |
4000点 | 64プログラム (6000ステップ) |
- IX-NNW カタログ(PDF: 4.6MB)
