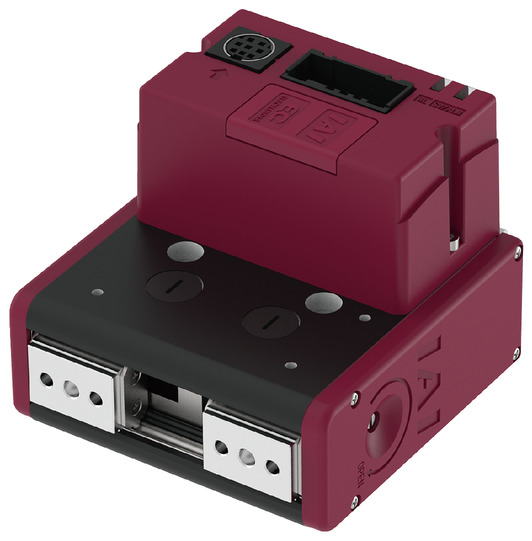

メインスペック
| 項目 | 内容 | |
|---|---|---|
| リード | 台形ねじリード（mm） | 1.5 |
| プーリー減速比 | 1.5 | |
| 把持動作 | 最大把持力（N）（両側） | 28 |
| 把持動作時の最高速度（mm/s）（片側） | 5 | |
| アプローチ動作 | 最高速度（mm/s）（片側） | 45 |
| 最低速度（mm/s）（片側） | 5 | |
| 定格加減速度（G）（片側） | 0.3 | |
| 最高加減速度（G）（片側） | 0.3 | |
| ブレーキ | ブレーキ仕様 | - |
| ブレーキ保持力（kgf） | - | |
| ストローク（片側） | 最小ストローク（mm）（片側） | 10 |
| 最大ストローク（mm）（片側） | 10 | |
| 項目 | 内容 |
|---|---|
| 駆動方式 | 台形ねじ φ８ |
| 繰返し位置決め精度 | ±0.05 mm |
| ロストモーション | －（2点間位置決め機能のため、表記できません。） |
| バックラッシ（片側） | 0.2mm以下 |
| リニアガイド | 有限ガイド |
| 静的許容モーメント | Ma ： 3.60 N･m |
| Mb ： 3.60 N･m | |
| Mc ： 10.2 N･m | |
| 垂直方向許容荷重（注6） | 598N |
| 使用周囲温度・湿度 | 0～40℃、85%RH以下（結露なきこと） |
| 保護等級 | － |
| 耐振動・耐衝撃 | 4.9m/s2 |
| 海外対応規格 | CEマーク、RoHS指令 |
| モーター種類 | パルスモーター（□20） |
| エンコーダー種類 | インクリメンタル（バッテリーレスアブソリュートオプションは設定なし） |
| エンコーダーパルス数 | 800 pulse/rev |
| 納期 | ホームページ［納期照会］に記載 |
（注6） 上記値を超える負荷で使用した場合、寿命低下、破損の原因となります。
スライドタイプモーメント方向
適応コントローラー
（注） ECシリーズはコントローラー内蔵です。内蔵コントローラーの詳細は、22ページをご確認ください。
海外規格
選定上の注意
 | （1）「メインスペック」の開閉最高速度は片側の動作速度を表します。相対動作速度は2倍の値となります。 （2）「メインスペック」の最大把持力は、把持点距離0、オーバーハング距離0の場合の両フィンガー把持力の合計値です。実際に搬送出来るワーク質量は、「把持点距離の確認」をご参照ください。 （3）ワークを把持する際は必ず押付け動作をご使用ください。 （4）セルフロックにより、電源遮断時においてもワーク把持力を維持します。電源遮断時に把持中のワークを除去する際は、側面の開閉ねじを回すか、フィンガーアタッチメントを取外してワークを除去してください。 |

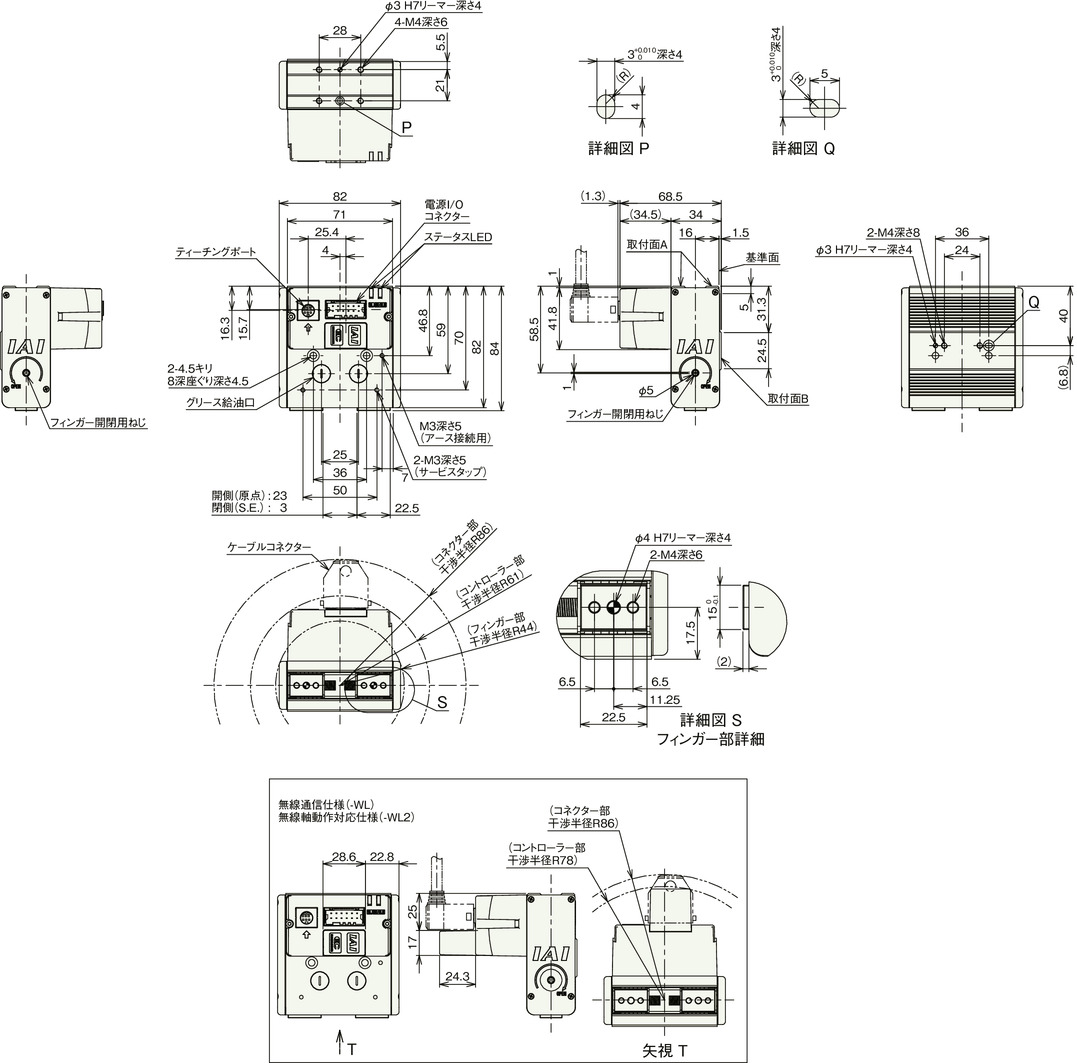

寸法図
S.E.：ストロークエンド
（注） 標準は開側が原点となります。原点を閉側にする場合はオプション（型式：NM）をご指定ください。
質量
| 項目 | 内容 |
|---|---|
| 質量 | 0.51kg |

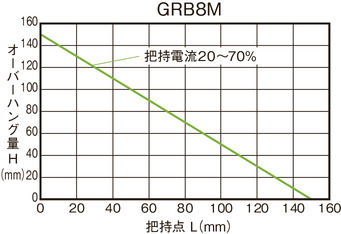

把持点距離の確認

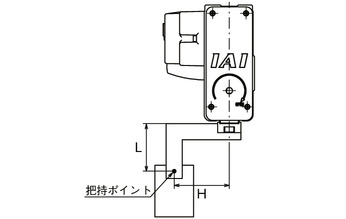

フィンガー（爪）取付け面から把持ポイントまでの距離（L、H）をグラフの範囲内となるようにご使用ください。
（注） 制限範囲を超えた場合はフィンガー摺動部および内部メカに過大なモーメントが作用して、寿命に悪影響を及ぼす原因となります。
把持力

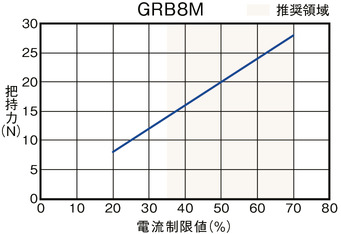

■把持力と電流制限値の相関図
（注） 把持点距離（L、H）を0とした場合の、両フィンガーの合計値です。
（注） 目安の数字です。0～60％程度のばらつきがあります。特に推奨領域（グラフ着色域）外の電流制限値を設定した場合、ばらつきの可能性が高くなります。
（注） 把持（押付け）を行う場合は、速度が5mm/s固定となります。

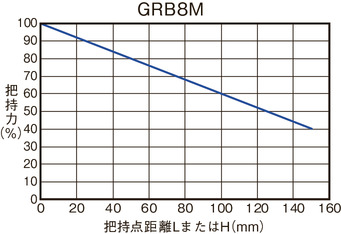

■把持点距離と把持力の目安
（注） 最大把持力を100％とした時の張出し位置による把持力を示しています。使用するフィンガーアタッチメントの剛性により結果が異なる可能性があります。
