名称	外観	最大接続 可能軸数	電源電圧	制御方法															最大位置決め点数
				ポジショナー	パルス列	プログラム	ネットワーク　※選択
							DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
XSEL-RAX/SAX		8	三相AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	36666 (タイプにより異なります)

（注）　DV、CCなどのネットワーク略称記号については、7-17ページをご確認ください。

（注）　最大でスカラ＋4軸ロボットの制御が可能です。

標準/連続サイクルタイムは下記の条件で、最速となる往復の動作設定にて動作をした場合の所要時間を表します。

2kg 搬送、上下移動25mm、水平移動300mm（粗位置決めアーチモーション）

【標準サイクルタイム】

最速動作の場合の所要時間です。一般に高速性能の目安となります。

最速動作での連続動作はできませんのでご注意ください。

【連続サイクルタイム】

連続動作を行う場合のサイクルタイムとなります。

第4軸許容慣性モーメントは、スカラロボットの第4軸（回転軸）の回転中心換算の慣性モーメント許容値です。第4軸回転中心からツール重心までのオフセット量は、下記の数値以内としてください。ツール重心位置が第4軸中心位置を離れた場合は、速度・加速度を適宜落とす必要があります。負荷や動作条件によって張出し長は制限されます。

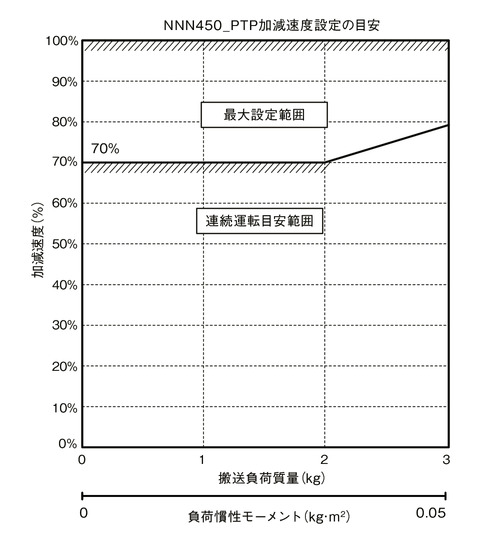

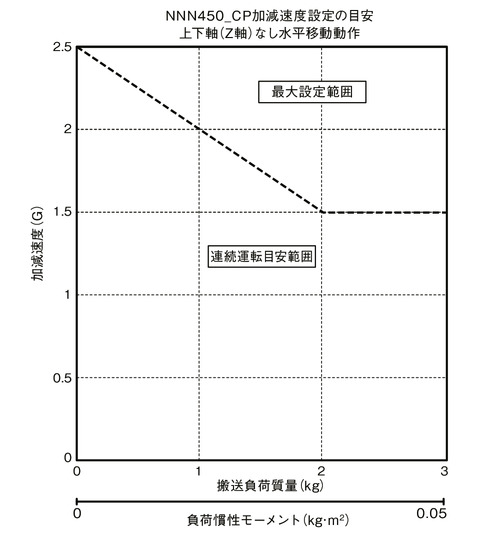

スカラロボットIXAは、カタログの最大加減速度、最大速度での連続運転は出来ません。最大加減速度で動作する場合は、連続運転デューティーの目安グラフを参考に停止時間を設けてください。連続で動作が必要な場合は、加減速度設定の目安グラフの、連続運転目安範囲の加減速度設定で動作させてください。

（1）　PTP動作の場合は必ずプログラム上にてWGHT命令を使って、質量、慣性モーメントを設定し動作させてください。スカラ高速対応品は各搬送質量で動作することの出来る最大加減速度を100％としています。同じ加減速度、速度設定でも搬送質量が異なると、動作時間も異なりますのでご注意ください。

（2）　加減速度は連続運転目安値より徐々に設定値を上げて調整するようにしてください。

（3）　過負荷エラーが出る場合は加減速度を適宜下げるか、連続運転デューティーの目安を参考に停止時間を設ける調整を行ってください。

（4）　デューティー（％）＝（運転時間／（運転時間＋停止時間））×100

（5）　ロボットを高速で水平移動させたい場合は出来るだけ上下軸を上昇端付近で動作させてください。

（6）　慣性モーメント、搬送質量は許容値以下としてください。

（7）　搬送負荷は第4軸回転中心の慣性モーメント、質量を示します。

（8）　4軸仕様の質量、慣性モーメントに応じた適切な加減速度を守ってロボットを運転してください。守らなかった場合は、駆動部の早期寿命や破損、振動をまねきます。

（9）　負荷の慣性モーメントが大きい場合、上下軸の位置によっては、上下軸に振動が発生する場合があります。振動が発生した場合は適宜加減速度を落として使用してください。

水平

上下
