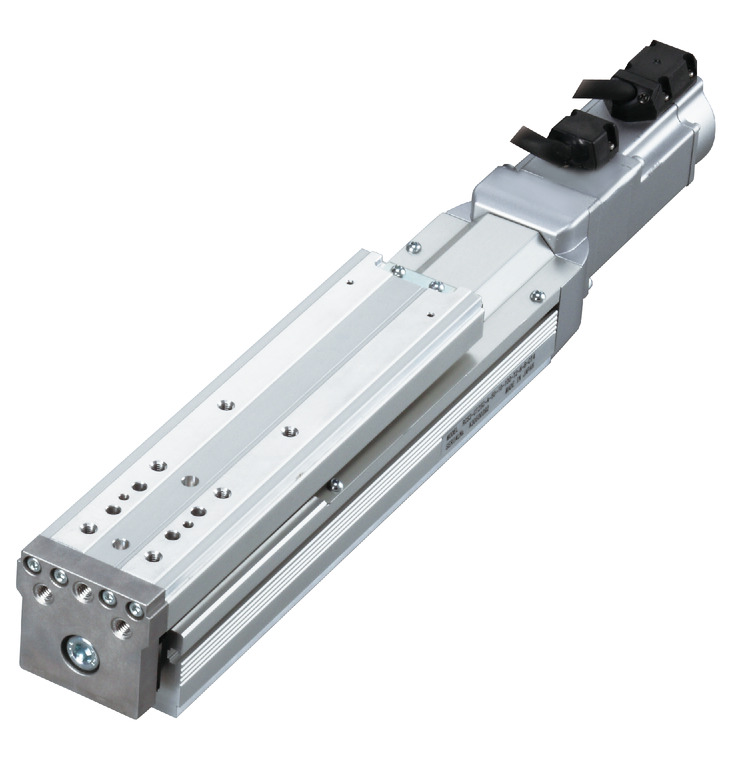

メインスペック
| 項目 | 内容 | ||
|---|---|---|---|
| リード | ボールねじリード（mm） | 10 | |
| 水平 | 可搬質量 | 最大可搬質量（kg） | 1.5 |
| 速度/加減速度 | 最高速度（mm/s） | 833 | |
| 定格加減速度（G）（注1） | 3.2 （瞬時最大4.8G） | ||
| 最高加減速度（G）（注1） | 3.2 （瞬時最大4.8G） | ||
| 垂直 | 可搬質量 | 最大可搬質量（kg） | 1 |
| 速度/加減速度 | 最高速度（mm/s） | 833 | |
| 定格加減速度（G）（注1） | 3.2 （瞬時最大4.8G） | ||
| 最高加減速度（G）（注1） | 3.2 （瞬時最大4.8G） | ||
| 推力 | 定格推力（N） | 85 | |
| ブレーキ | ブレーキ仕様 | 無励磁作動電磁ブレーキ | |
| ブレーキ保持力（kgf） | 1 | ||
| ストローク | 最小ストローク（mm） | 25 | |
| 最大ストローク（mm） | 100 | ||
| ストロークピッチ（mm） | 25 | ||
（注1） S字モーション種別Bを使用した値です。
| 項目 | 内容 |
|---|---|
| 駆動方式 | 転造ボールねじ φ8mm 転造C10 |
| 繰返し位置決め精度 | ±0.02mm |
| ロストモーション | 0.05mm以下 |
| ベース | 材質：アルミ 白色アルマイト処理 |
| リニアガイド | 直動無限循環型 |
| 静的許容モーメント | Ma：51N･m |
| Mb：73N･m | |
| Mc：112N･m | |
| 動的許容モーメント （注2） | Ma：10N･m |
| Mb：14N･m | |
| Mc：17N･m | |
| 使用周囲温度・湿度 | 0～40℃、MAX85％RH以下（結露なきこと） |
| 保護等級 | ー |
| 耐振動・耐衝撃 | 4.9m/s2 100Hz以下 |
| 海外対応規格 | CEマーク、RoHS指令 |
| モーター種類 | ACサーボモーター |
| エンコーダー種類 | インクリメンタル／アブソリュート |
| エンコーダーパルス数 | 16384 pulse/rev |
| 納期 | ホームページ［納期照会］に記載 |
（注2） 基準定格寿命5,000km、標準荷重係数1.35の場合です。走行寿命は運転条件、取付け状態によって異なります。1-342ページにて走行寿命をご確認ください。
テーブルタイプモーメント方向
ストロークと最高速度
（単位はmm/s）
|
ストローク リード | 25～100 （25mm毎） |
|---|---|
| 10 | 833 |
適応コントローラー
本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。
| 名称 | 外観 | 最大接続 可能軸数 | 電源電圧 | 制御方法 | 最大位置決め点数 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ポジショナー | パルス列 | プログラム | ネットワーク ※選択 | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||

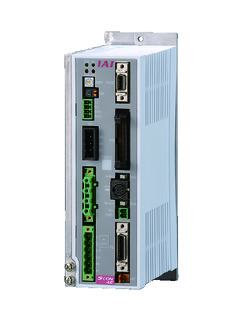

| SCON-CAL/CGAL |  | 1 | 単相AC 100V/200V | ● | － | － | ● | ● | － | ● | ● | ● | － | ● | ● | ● | － | － | 512 (ネットワーク仕様は768) |

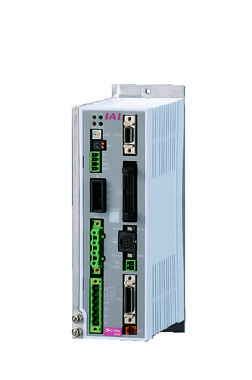

| SCON-CB/CGB |  | 1 | ● | ● | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (ネットワーク仕様は768) | |
| SCON-LC/LCG |  | 1 | － | － | ● | ● | ● | － | ● | ● | ● | － | ● | ● | ● | － | － | 512 (ネットワーク仕様は768) | |
| XSEL-P/Q |  | 6 | 三相AC200V | － | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 20000 |
| XSEL-RA/SA |  | 8 | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | － | － | － | 55000 (タイプにより異なります) | |
（注） DV、CCなどのネットワーク略称記号については、7-15ページをご確認ください。
海外規格
選定上の注意

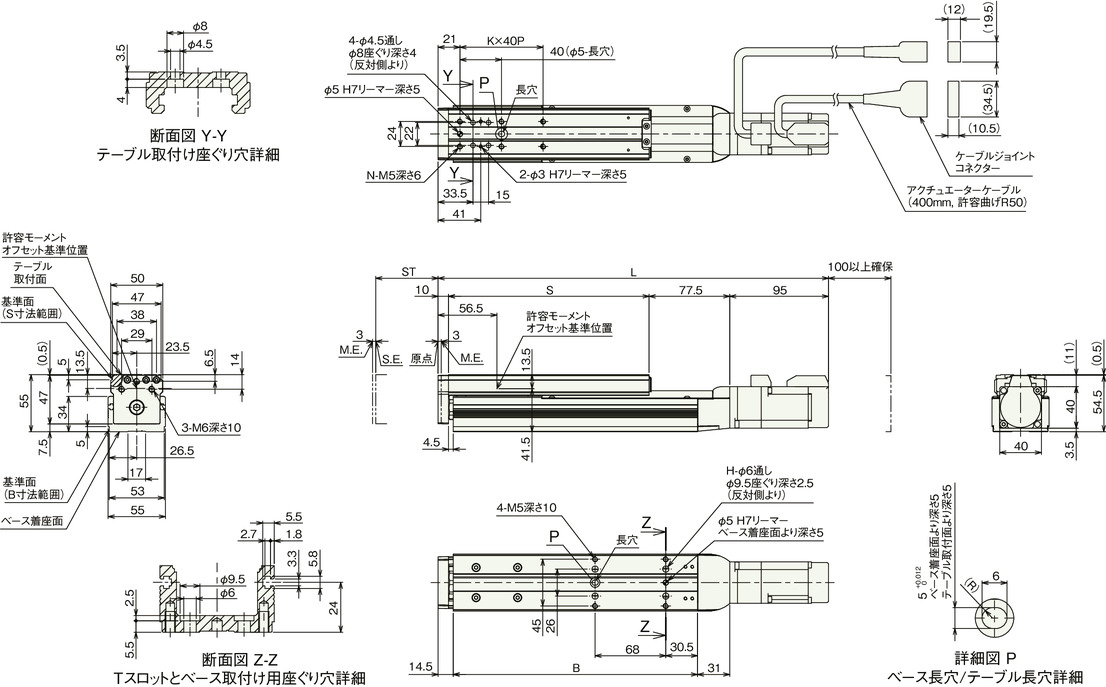

寸法図
ST：ストローク
M.E.：メカニカルエンド
S.E.：ストロークエンド
（注） ケーブルジョイントコネクターには、モーター・エンコーダーケーブルを接続します。
（注） 原点復帰時はロッドがM.E.まで移動しますので、周囲物との干渉にご注意ください。
ストローク別寸法
| ストローク | 25 | 50 | 75 | 100 |
|---|---|---|---|---|
| L | 300.5 | 325.5 | 350.5 | 375.5 |
| A | 128 | 153 | 178 | 203 |
| B | 160 | 185 | 210 | 235 |
| H | 0 | 0 | 4 | 4 |
| K | 1 | 1 | 2 | 2 |
| N | 4 | 4 | 6 | 6 |
| S | 118 | 143 | 168 | 193 |
ストローク別質量
| ストローク | 25 | 50 | 75 | 100 |
|---|---|---|---|---|
| 質量（kg） | 1.6 | 1.8 | 1.9 | 2.0 |
