メインスペック

仕様1

項目			内容
リード		ボールねじリード（mm）	30	20	10	5
水平	可搬質量（注2）	最大可搬質量（kg）	30	60	80	100
	速度/加減速度	最高速度（mm/s）	1300	1000	550	275
		定格加減速度（G）	0.3	0.3	0.5	0.3
		最高加減速度（G）	1	1	1	0.7
垂直	可搬質量	最大可搬質量（kg）	8	17	34	72
	速度/加減速度	最高速度（mm/s）	1300	1000	550	275
		定格加減速度（G）	0.7	0.5	0.3	0.2
		最高加減速度（G）	1	1	1	0.7
推力		定格推力（N）	226	339	678	1357
ブレーキ		ブレーキ仕様	無励磁作動電磁ブレーキ
ブレーキ		ブレーキ保持力（kgf）	8	17	34	72
ストローク		最小ストローク（mm）	50	50	50	50
		最大ストローク（mm）	700	700	700	700
		ストロークピッチ（mm）	50	50	50	50

（注2）　ラジアル荷重を外付けガイドで受けた場合です。

仕様2

項目	内容
駆動方式	ボールねじ　φ16mm　転造C10
繰返し位置決め精度	±0.01mm
ロストモーション	0.1mm以下
リニアガイド	直動無限循環型
ロッド	φ40mm　材質：アルミ　硬質アルマイト処理
ロッド不回転精度	0度
使用周囲温度・湿度	0～40℃、Max85％RH以下（結露なきこと）
保護等級	IP30
耐振動・耐衝撃	4.9m/s² 100Hz以下
海外対応規格	CEマーク、RoHS指令
モーター種類	ACサーボモーター
エンコーダー種類	バッテリーレスアブソリュート
エンコーダーパルス数	16384 pulse/rev
納期	ホームページ［納期照会］に記載

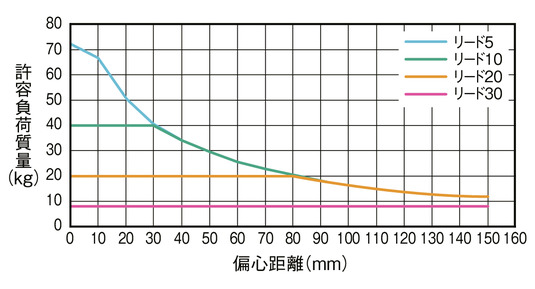

速度・加速度別可搬質量表

可搬質量の単位はkgです。空欄は動作不可となります。

姿勢	水平					垂直
リード（mm）	加速度(G)
リード（mm）	0.2	0.3	0.5	0.7	1.0	0.2	0.3	0.5	0.7	1.0
30	30	30	20	15	10	8	8	8	8	6
20	60	60	40	25	20	17	17	17	15	12
10	80	80	80	70	60	34	34	30	30	20
5	100	100	80	60		72	50	40	25

ストロークと最高速度

（単位はmm/s）

ストロークリード	50～250 （50mm毎）	300 （mm）	350 （mm）	400 （mm）	450 （mm）	500 （mm）	550 （mm）	600 （mm）	650 （mm）	700 （mm）
30	1300		1230	970	790	650	540	460	400	350
20	1000		820	650	520	430	360	310	260	230
10	550	520	400	310	250	210	180	150	130	110
5	275	250	190	150	120	100	80	70	60	55

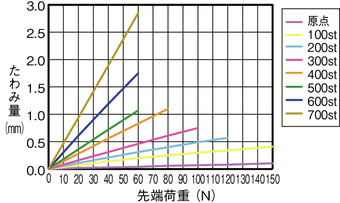

ロッドたわみ量（参考値）

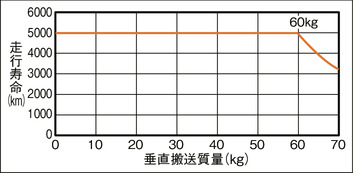

垂直搬送質量と走行寿命

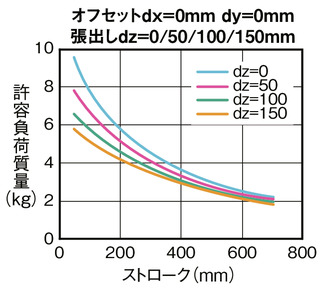

ロッド先端許容負荷質量

水平

許容負荷質量の算出の条件

加減速によるモーメントを考慮した、

ガイド走行寿命5000kmとなる負荷質量。

（加速度1.0G、速度500mm/s）

垂直

許容負荷質量の算出の条件

加減速によるモーメントを考慮した、

ガイド走行寿命5000kmとなる負荷質量。

（加速度0.5G、速度500mm/s）

適応コントローラー

本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

名称	最大接続可能軸数	電源電圧	制御方法														最大位置決め点数
			ポジショナー	パルス列	プログラム	ネットワーク　※選択
			ポジショナー	パルス列	プログラム	DV	CC	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
SCON-CB/CGB	1	単相AC200V	●	●	－	●	●	●	●	●	●	●	●	●	－	－	512 (ネットワーク仕様は768)
SCON-LC/LCG	1	単相AC200V	－	－	●	●	●	●	●	●	－	●	●	●	－	－	512 (ネットワーク仕様は768)
SSEL-CS	2	単相AC 100V/200V	●	－	●	●	●	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	単相AC200V 三相AC200V	－	－	●	●	●	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	単相AC200V 三相AC200V	－	－	●	●	●	●	－	－	－	●	●	－	－	－	55000 (タイプにより異なります)

（注）　DV、CCなどのネットワーク略称記号については、6-13ページをご確認ください。

海外規格

選定上の注意

（1）ストロークが長くなると、ボールねじの危険回転数の関係から最高速度が低下します。「ストロークと最高速度」にて希望するストロークの最高速度の確認をしてください。
（2）加速度を上げると可搬質量は低下します。詳細は「加速度別可搬質量表」をご参照ください。
（3）動作条件（搬送質量、加減速度等）によって、使用可能なデューティーの目安は変化します。詳細は1-449ページをご確認ください。
（4）「メインスペック」の最大可搬質量は外付けガイドを併用し、ロッドに進行方向以外からの外力がかからない場合の数値です。
（5）ラジアルシリンダーはガイドを内蔵しています。許容可能な負荷質量については「ロッド先端許容負荷質量」をご参照ください。詳細は1-525ページをご確認ください。
（6）リード5を垂直で使用する場合、可搬質量によって寿命が変わります。詳細は「垂直搬送質量と走行寿命」をご参照ください。
（7）取付姿勢によっては注意が必要です。詳細は1-379ページをご参照ください。

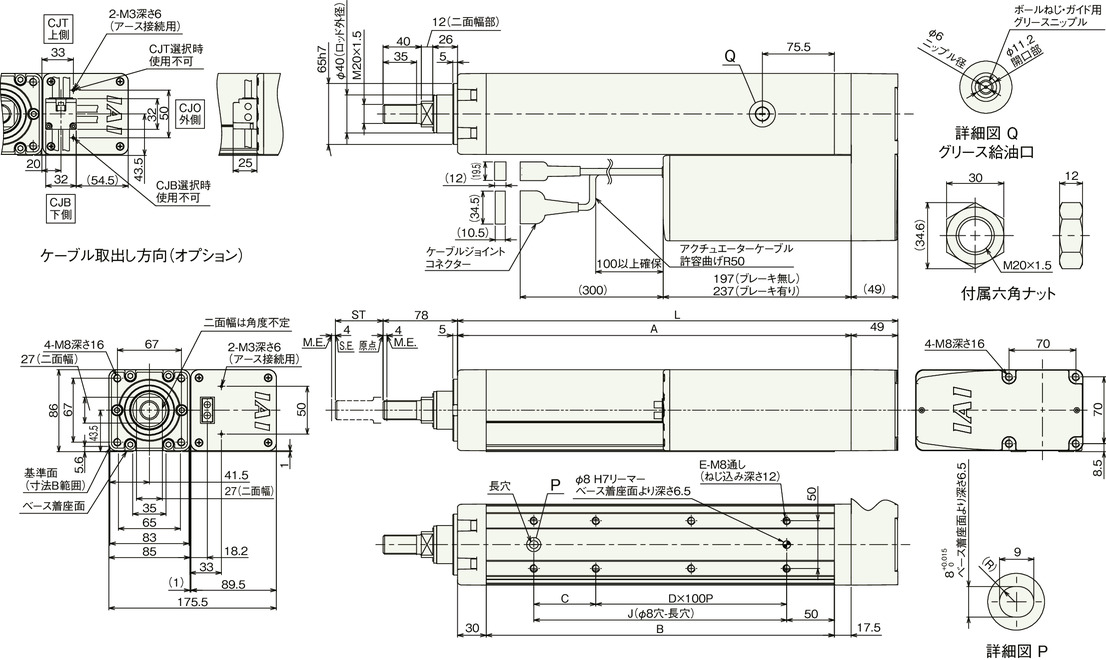

寸法図

ST：ストローク

M.E.：メカニカルエンド

S.E.：ストロークエンド

（注）　原点復帰を行った場合はロッドがM.E.まで移動しますので、周囲物との干渉にご注意ください。

ストローク別寸法

ストローク		50	100	150	200	250	300	350	400	450	500	550	600	650	700
L		311.5	361.5	411.5	461.5	511.5	561.5	611.5	661.5	711.5	761.5	811.5	861.5	911.5	961.5
A		262.5	312.5	362.5	412.5	462.5	512.5	562.5	612.5	662.5	712.5	762.5	812.5	862.5	912.5
B		215	265	315	365	415	465	515	565	615	665	715	765	815	865
C		115	65	115	65	115	65	115	65	115	65	115	65	115	65
D		0	1	1	2	2	3	3	4	4	5	5	6	6	7
E		4	6	6	8	8	10	10	12	12	14	14	16	16	18
J		115	165	215	265	315	365	415	465	515	565	615	665	715	765
ロッド先端静的許容荷重(N)		222	186	159	139	124	111	101	92	84.7	78.4	72.8	68	63.7	59.8
ロッド先端動的許容荷重(5000km寿命)(N)	オフセット0mm	93	76.3	64.7	56	49.2	43.8	39.3	35.6	32.4	29.7	27.3	25.2	23.3	21.7
ロッド先端動的許容荷重(5000km寿命)(N)	オフセット100mm	72	61.6	53.9	48	43	38.9	35.4	32.3	29.7	27.4	25.3	23.5	21.9	20.4
ロッド先端静的許容トルク（N･m）		22.3	18.7	16.1	14.1	12.6	11.3	10.3	9.4	8.7	8.1	7.6	7.1	6.7	6.3
ロッド先端動的許容トルク（N･m）		7.2	6.2	5.4	4.8	4.3	3.9	3.5	3.2	3	2.7	2.5	2.4	2.2	2

ストローク別質量

ストローク		50	100	150	200	250	300	350	400	450	500	550	600	650	700
質量（kg）	ブレーキ無し	7.9	8.3	8.8	9.3	9.8	10.3	10.8	11.2	11.7	12.2	12.7	13.2	13.7	14.1
質量（kg）	ブレーキ有り	8.5	8.9	9.4	9.9	10.4	10.9	11.4	11.8	12.3	12.8	13.3	13.8	14.3	14.7

RCS4-RRA8R
