RCS4-SA7R

製品の特長

取付姿勢

  • カタログPDF
  • 取扱説明書PDF
  • 2次元CAD図面
  • パラメトリックCAD図面
  • 資料請求

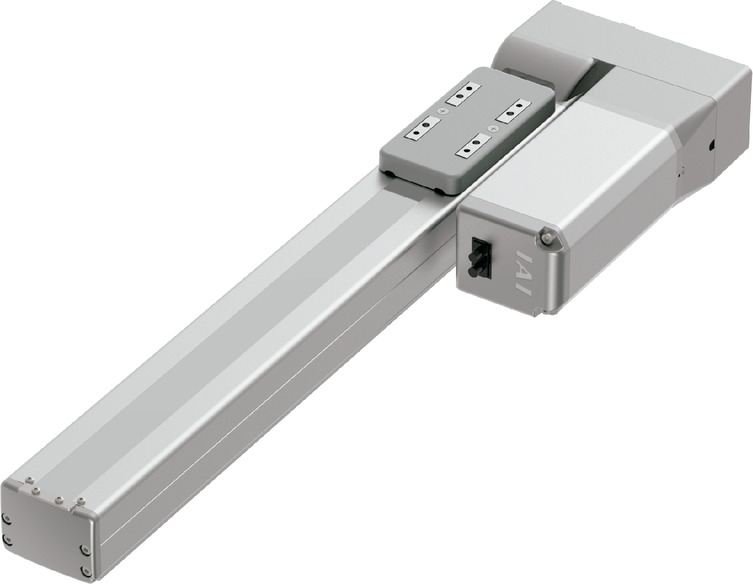

    • （注）　上写真はモーター左折返し仕様（ML）です。

    メインスペック

    項目 内容
    リード ボールねじリード（mm） 36 24 16 8 4
    水平 可搬質量 最大可搬質量（kg） 7 30 38 45 50
    速度/加減速度 最高速度（mm/s） 1800 1500 1000 500 240
    定格加減速度（G） 0.5 0.3 0.3 0.3 0.5
    最高加減速度（G） 1 1 1 1 0.7
    垂直 可搬質量 最大可搬質量（kg） 4 6 12 18 25
    速度/加減速度 最高速度（mm/s） 1800 1500 1000 500 240
    定格加減速度（G） 0.5 0.5 0.5 0.7 0.5
    最高加減速度（G） 1 1 1 1 0.7
    推力 定格推力（N） 95 142 214 427 855
    ブレーキ ブレーキ仕様 無励磁作動電磁ブレーキ
    ブレーキ保持力（kgf） 4 6 12 18 25
    ストローク 最小ストローク（mm） 50 50 50 50 50
    最大ストローク（mm） 800 800 800 800 800
    ストロークピッチ（mm） 50 50 50 50 50

    項目 内容
    駆動方式 ボールねじ　φ12mm　転造C10
    繰返し位置決め精度 ±0.01mm
    ロストモーション 0.1mm以下
    ベース 材質：アルミ　白色アルマイト処理
    リニアガイド 直動無限循環型
    静的許容モーメント Ma：115N･m
    Mb：115N･m
    Mc：229N･m
    動的許容モーメント
    （注3）    		 Ma：44N･m
    Mb：44N･m
    Mc：89N･m
    使用周囲温度・湿度 0～40℃、Max85％RH以下（結露なきこと）
    保護等級 IP20
    耐振動・耐衝撃 4.9m/s2 100Hz以下
    海外対応規格 CEマーク、RoHS指令
    モーター種類 ACサーボモーター
    エンコーダー種類 バッテリーレスアブソリュート
    エンコーダーパルス数 16384 pulse/rev
    納期 ホームページ［納期照会］に記載

    （注3）　基準定格寿命5,000kmの場合です。走行寿命は運転条件、取付け状態によって異なります。1-360ページにて走行寿命をご確認ください。

    スライダータイプモーメント方向

    速度・加速度別可搬質量表

    可搬質量の単位はkgです。空欄は動作不可となります。

    姿勢 水平 垂直
    リード
    （mm）    		 加速度(G)
    0.3 0.5 0.7 1.0 0.3 0.5 0.7 1.0
    36 7 7 6 4 4 4 3 2
    24 30 12 10 6 6 6 5 5
    16 38 30 15 15 12 12 10 8
    8 45 40 40 35 18 18 18 16
    4 50 50 40 25 25 20

    ストロークと最高速度

    （単位はmm/s）

    ストローク
    リード         		50～500
    （50mm毎）    		 550
    （mm）    		 600
    （mm）    		 650
    （mm）    		 700
    （mm）    		 750
    （mm）    		 800
    （mm）
    36 1800 1620 1420 1260 1120
    24 1500 1440 1240 1095 965 850 760
    16 1000 965 830 720 635 560 500
    8 500 475 410 355 315 275 245
    4 240 235 205 175 155 135 120

    適応コントローラー

    本ページのアクチュエーターは下記のコントローラーで動作が可能です。ご使用になる用途に応じたタイプをご選択ください。

    名称 外観 最大接続
    可能軸数    		 電源電圧 制御方法 最大位置決め点数
    ポジショナー パルス列 プログラム ネットワーク　※選択
    DV CC PR CN ML ML3 EC EP PRT SSN ECM
    MSCON-C 6 単相AC
    100V/200V    		 － － － ● ● ● ● － － ● ● － － － 256
    SCON-CAL/CGAL 1 ● － － ● ● ● ● ● － ● ● ● － － 512
    (ネットワーク仕様は768)
    SCON-CB/CGB 1 ● ● － ● ● ● ● ● ● ● ● ● － － 512
    (ネットワーク仕様は768)
    SCON-LC/LCG 1 － － ● ● ● ● ● ● － ● ● ● － － 512
    (ネットワーク仕様は768)
    SSEL-CS 2 ● － ● ● ● ● － － － － ● － － － 20000
    XSEL-P/Q 6 単相AC200V
    三相AC200V    		 － － ● ● ● ● － － － － ● － － － 20000
    XSEL-RA/SA 8 － － ● ● ● ● － － － ● ● － － － 55000
    (タイプにより異なります)

    （注）　DV、CCなどのネットワーク略称記号については、6-13ページをご確認ください。

    海外規格

    選定上の注意

    （1）ストロークが長くなると、ボールねじの危険回転数の関係から最高速度が低下します。「ストロークと最高速度」にて希望するストロークの最高速度をご確認ください。
    （2）加速度を上げると可搬質量は低下します。詳細は「加速度別可搬質量表」をご参照ください。
    （3）動作条件（搬送質量、加減速度等）によって、使用可能なデューティーの目安は変化します。詳細は1-449ページをご参照ください。
    （4）取付姿勢によっては注意が必要です。詳細は1-379ページをご参照ください。
    （5）張出し負荷長の目安は、Ma・Mb・Mc方向300mm以下です。張出し負荷長は1-104ページの図をご参照ください。

    ページトップへ戻る

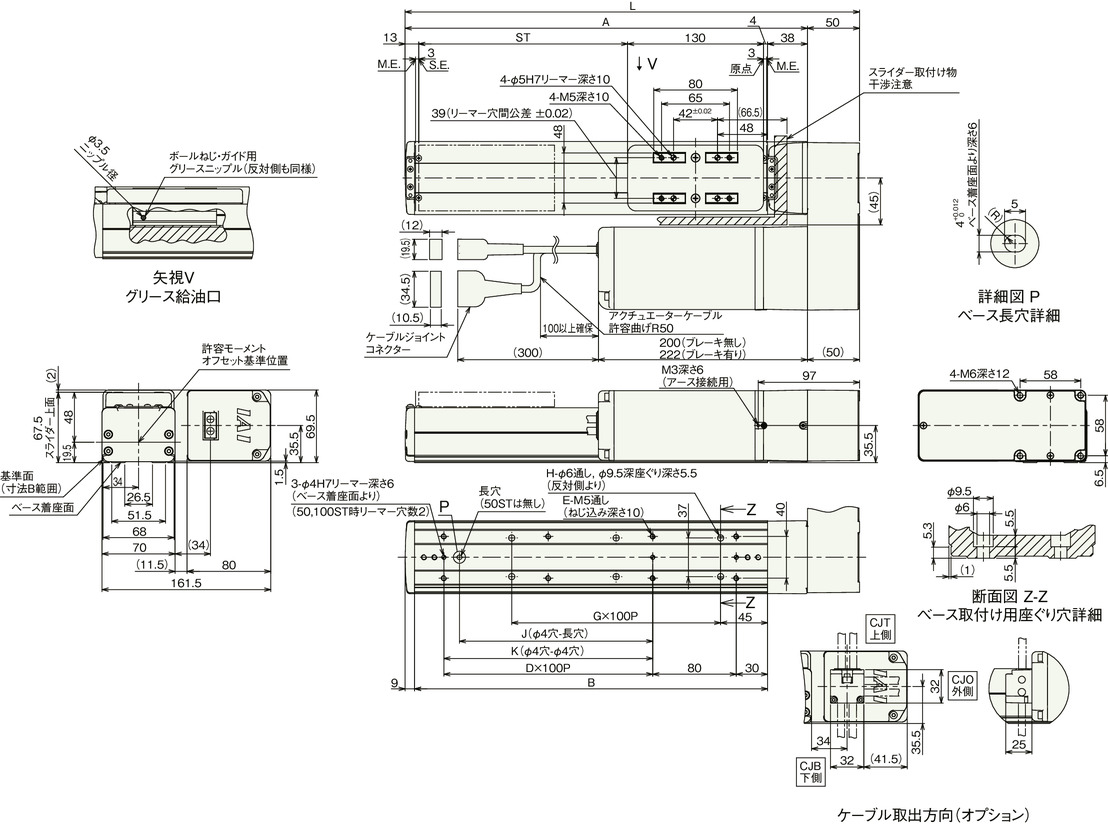

    寸法図

    ST：ストローク

    M.E.：メカニカルエンド

    S.E.：ストロークエンド

    （注）　原点復帰を行った場合はスライダーがM.E.まで移動しますので、周囲物との干渉にご注意ください。

    ストローク別寸法

    ストローク 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
    L 285 335 385 435 485 535 585 635 685 735 785 835 885 935 985 1035
    A 235 285 335 385 435 485 535 585 635 685 735 785 835 885 935 985
    B 188 238 288 338 388 438 488 538 588 638 688 738 788 838 888 938
    D 0 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8
    E 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20
    G 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8
    H 4 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18
    J 0 85 85 185 185 285 285 385 385 485 485 585 585 685 685 785
    K 0 0 100 200 200 300 300 400 400 500 500 600 600 700 700 800

    ストローク別質量

    ストローク 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
    質量
    （kg）    		 ブレーキ無し 4.3 4.6 4.8 5.0 5.3 5.5 5.8 6.0 6.2 6.5 6.7 6.9 7.2 7.4 7.6 7.9
    ブレーキ有り 4.8 5.1 5.3 5.5 5.8 6.0 6.3 6.5 6.7 7.0 7.2 7.4 7.7 7.9 8.1 8.4
