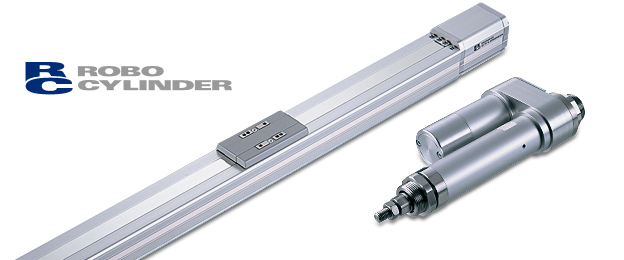

24V電源にて動作可能な小型アクチュエータに丸型ロッドタイプをシリーズ追加
ロッドタイプはフート、トラニオン、クレビスといった本体取り付けができ、エアシリンダをそのまま置き換えることが可能です。
![](img/rca-main.jpg)
RCAシリーズ製品情報
特長1エアシリンダと同様の各種取付金具を設定
スライダタイプ、ロッドタイプ、ベルト駆動タイプ、高推力タイプ、グリッパタイプ、ロータリタイプ等用途に応じた様々な機種を揃えています。
特長2モータ取付方法は3タイプから選択可能
モータ取付方法は、カップリング、ビルトイン(直結)、折返しの3タイプから選択可能になりました。
メンテナンス性、取付スペース等を考慮し、モータ取付方式を3タイプから選択可能にしました。
特長3原点確認センサ(オプション)
原点復帰が確実に行われたかをチェックするセンサをオプション設定しました。
主な機能

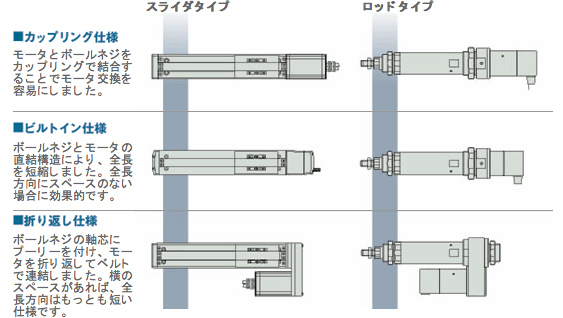

アクチュエータは3タイプから選択可能
メンテナンス性や取り付けスペースを考慮し、カップリング/ビルトイン/モーター折り返しの3タイプのモータ取り付け仕様をご用意しました。仕様条件に応じてご選択ください。
![](img/rca-01.jpg)

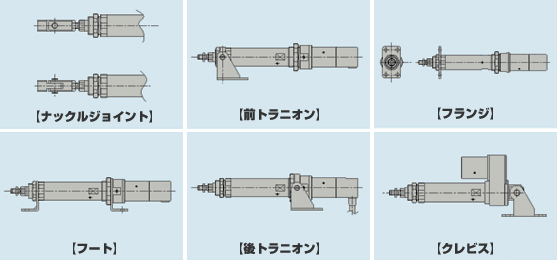

ロッドタイプはエアシリンダと同様の取付方式を採用
フート、トラニオン、クレビスといったエアシリンダと同じ本体取付金具をオプション設定しました。
また、ロッド先端の取付金具は、ナックルジョイントを用意しています。
![](img/rca-02.jpg)

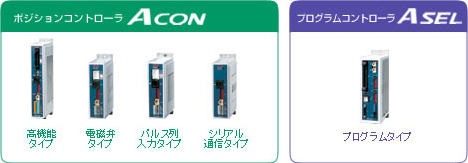

コントローラ
制御方式にあわせて選べる小型コントローラ。 ポジション性能も大幅にUPしました。
![](img/rca-03.jpg)
ロボシリンダシリーズは、新世代の電動シリンダ(電動アクチュエータ・電動スライダ)です。
主なRCAシリーズバリエーション紹介
サーボモータ搭載・エアシリンダと同じ取付けが可能
スライダタイプカタログ(PDF: 9.5 MB)
![](../img/variation/RCA_SA4C.jpg)
モータカップリングタイプSA4C/SA5C/SA6C
![](../img/variation/RCA_SA4D.jpg)
モータビルトインタイプSA4D/SA5D/SA6D/SS4D/SS5D/SS6D
![](../img/variation/RCA_SA4R.jpg)
モータ折り返しタイプSA4R/SA5R/SA6R
ロッドタイプカタログ(PDF: 9.7 MB)
![](../img/variation/RCA_RA3C.jpg)
モータカップリングタイプRA3C/RA4C
![](../img/variation/RCA_RA3D.jpg)
モータビルトインタイプRA3D/RA4D
![](../img/variation/RCA_RA3R.jpg)
モータ折り返しタイプRA3R/RA4R
![](../img/variation/RCA_SRA4R.jpg)
全長ショートタイプSRA4R
![](../img/variation/RCA_RGS3C.jpg)
シングルガイド付きタイプRGS3C/RGS4C
![](../img/variation/RCA_RGD3C.jpg)
ダブルガイド付きタイプRGD3C/RGD4C
アームタイプカタログ(PDF: 4.6 MB)
![](../img/variation/RCA_A4R.jpg)
