การติดตั้งใช้งานอุปกรณ์จับชิ้นงานขณะผลิตชิ้นส่วนโลหะ
การนำไปใช้

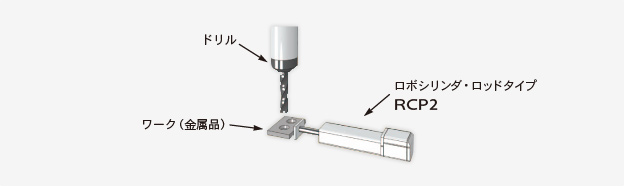

เป็นเครื่องจับยึดขณะทำการแมชชีนนิ่งชิ้นส่วนโลหะรถยนต์
ในช่วงแรกที่แมชชีนนิ่งหยาบจะต้องกดยึดไว้ให้แน่น จึงใช้แรงกดที่ 30N แต่หลังจากนั้นคือในขณะแมชชีนนิ่งละเอียดจะต้องลดแรงกดลงเพื่อป้องกันไม่ให้ชิ้นงานเสียรูป
ฟังก์ชั่นโรโบซิลินเดอร์ที่ใช้งาน
อธิบายเพิ่มเติม
- กรณีใช้กระบอกลม
-
ในกรณีของกระบอกลม การลดแรงกดจาก 30N เหลือ 10N จะต้องใช้เวลามากถึง 15 วินาที เนื่องจากมีแรงดันตกค้างหลงเหลืออยู่ ซึ่งในช่วง 15 วินาทีนี้ไม่สามารถทำการแมชชีนนิ่งได้
- เวลาในการแมชชีนนิ่ง
- (แมชชีนนิ่งหยาบ : 13 วินาที) + (ปรับแรงดัน : 15 นาที) + (แมชชีนนิ่งละเอียด : 13 วินาที) + (การหยิบชิ้นงานเข้า-ออก : 8 วินาที) = 49 วินาที
- ปริมาณการผลิต
- เวลาที่ใช้ในการผลิต (Takt time) 49 วินาที = 73 ชิ้น / ชม. (3,600 วินาที) = 1,763 ชิ้น / วัน (24 ชม.) = 52,890 ชิ้น / เดือน (30 วัน)
- กรณีใช้โรโบซิลินเดอร์
-
สำหรับโรโบซิลินเดอร์แล้วสามารถเปลี่ยนแรงกดได้ทันทีด้วยการแก้ไข Position No.
- เวลาในการแมชชีนนิ่ง
- (แมชชีนนิ่งหยาบ : 13 วินาที) + (แมชชีนนิ่งละเอียด : 13 วินาที) + (การหยิบชิ้นงานเข้า-ออก : 8 วินาที) = 34 วินาที
- ปริมาณการผลิต
- เวลาที่ใช้ในการผลิต (Takt time) 34 วินาที = 105 ชิ้น / ชม. (3,600 วินาที) = 2,520 ชิ้น / วัน (24 ชม.) = 75,600 ชิ้น / เดือน (30 วัน)
แบบสไลเดอร์ : ERC3-SA5C／SA7C
แบบก้าน (Rod) : ERC3-RA4C／RA6C
ปรับเปลี่ยนแรงกดได้อย่างง่ายดายเพียงแค่สลับ Position No. ที่ตั้งค่าแบบต่างๆ กันไว้ ดังตารางด้านล่าง
| Position No. | ตำแหน่ง มม. | ความเร็ว มม./วินาที | ความเร็วเร่ง G | แรงกด % | ระยะกด มม. |
|---|---|---|---|---|---|
| 1 | 100 | 200 | 0.3 | 30 | 10 |
| 2 | 100 | 200 | 0.3 | 70 | 10 |
