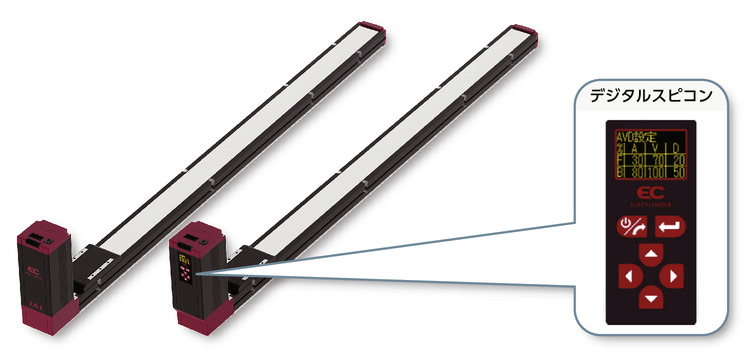

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
(หมายเหตุ) รูปภาพด้านบนเป็นสเปคที่มาพร้อมกับมอเตอร์ด้านบน
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||
|---|---|---|---|
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 20 |
| น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน) | 14 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 1600 | |
| ความเร็วต่ำสุด (มม./วินาที) | 100 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1.0 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |
| แรง Hold ของเบรก (kgf) | 2.5 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 300 | |
| สโตรคสูงสุด (มม.) | 2600 | ||
| ระยะ Pitch ของสโตรค (มม.) | 100 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | สายพานไทม์มิ่ง กว้าง 9 มม. ระยะ Pitch 3 มม. Lead เทียบเท่า 48 มม. |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.08 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | (แสดงสัญลักษณ์ไม่ได้เพราะไม่มีฟังก์ชั่นกำหนดตำแหน่งระหว่างจุด 2 จุด) |
| ฐาน | วัสดุอะลูมิเนียมอัดขึ้นรูปโดยเฉพาะ (เทียบเท่า A6063SS－T5) ชุบเคลือบอะลูมิเนียมสีดำ |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma：79 N･m |
| Mb：114 N･m | |
| Mc：157 N･m | |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 5) | Ma：17 N･m |
| Mb：25 N･m | |
| Mc：34 N･m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำ) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ |
| ชนิดเอนโค้ดเดอร์ | แบบเพิ่มค่า / แบบสัมบูรณ์ไร้แบตเตอรี่ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 5) กรณีอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานที่หน้า 369
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
ปิดการตั้งค่าโหมดประหยัดพลังงาน น้ำหนักขนย้ายหน่วยเป็น กก.
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||
| 0.3 | 0.5 | 0.7 | 1 | |
| 0 | 20 | 20 | 18 | 16 |
| 100 | 20 | 20 | 18 | 16 |
| 200 | 20 | 20 | 17 | 15 |
| 300 | 19 | 17 | 15 | 13 |
| 600 | 11 | 9 | 8 | 7 |
| 1000 | 6 | 5 | 4 | 3 |
| 1400 | 3 | 2 | 1 | 0.5 |
| 1600 | 3 | 2 | 1 | 0.5 |
เปิดการตั้งค่าโหมดประหยัดพลังงาน น้ำหนักขนย้ายหน่วยเป็น กก.
| ทิศทางติดตั้ง | แนวนอน | |
|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |
| 0.3 | 0.7 | |
| 0 | 14 | 12 |
| 100 | 14 | 12 |
| 400 | 10 | 8 |
| 800 | 5 | 3 |
| 1200 | 1 | 0.5 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| การตั้งค่าโหมด ประหยัดพลังงาน | 300 (มม.) | 400 (มม.) | 500 (มม.) | 600 (มม.) | 700 (มม.) | 800 (มม.) | 900 (มม.) | 1000 - 2600 (ทุกๆ 100 มม.) |
|---|---|---|---|---|---|---|---|---|
| ปิดใช้ | 890 | 1070 | 1220 | 1340 | 1450 | 1520 | 1550 | 1600 |
| เปิดใช้ | 890 | 1070 | 1120 | 1200 | ||||
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน รายละเอียดคอนโทรลเลอร์บรรจุภายใน โปรดดูที่หน้า 285
ข้อควรระวังในการเลือก
 | (1) แบบใช้สายพานอาจเกิดการสั่นสะเทือนหรือเสียงขณะวิ่งด้วยความเร็วต่ำ ดังนั้นโปรดใช้ความเร็วเคลื่อนที่ตั้งแต่ 100 มม./วินาที ขึ้นไป (2) น้ำหนักขนย้ายของ [สเปคหลัก] แสดงไว้ด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (3) ไม่มีฟังก์ชั่นการกดอัดชิ้นงาน (4) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง (5) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 280 มม. โปรดตรวจสอบระยะยื่นของโหลดจากรูปที่หน้า 23 (6) จุดศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะยื่น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป |
มาตรฐานต่างประเทศ

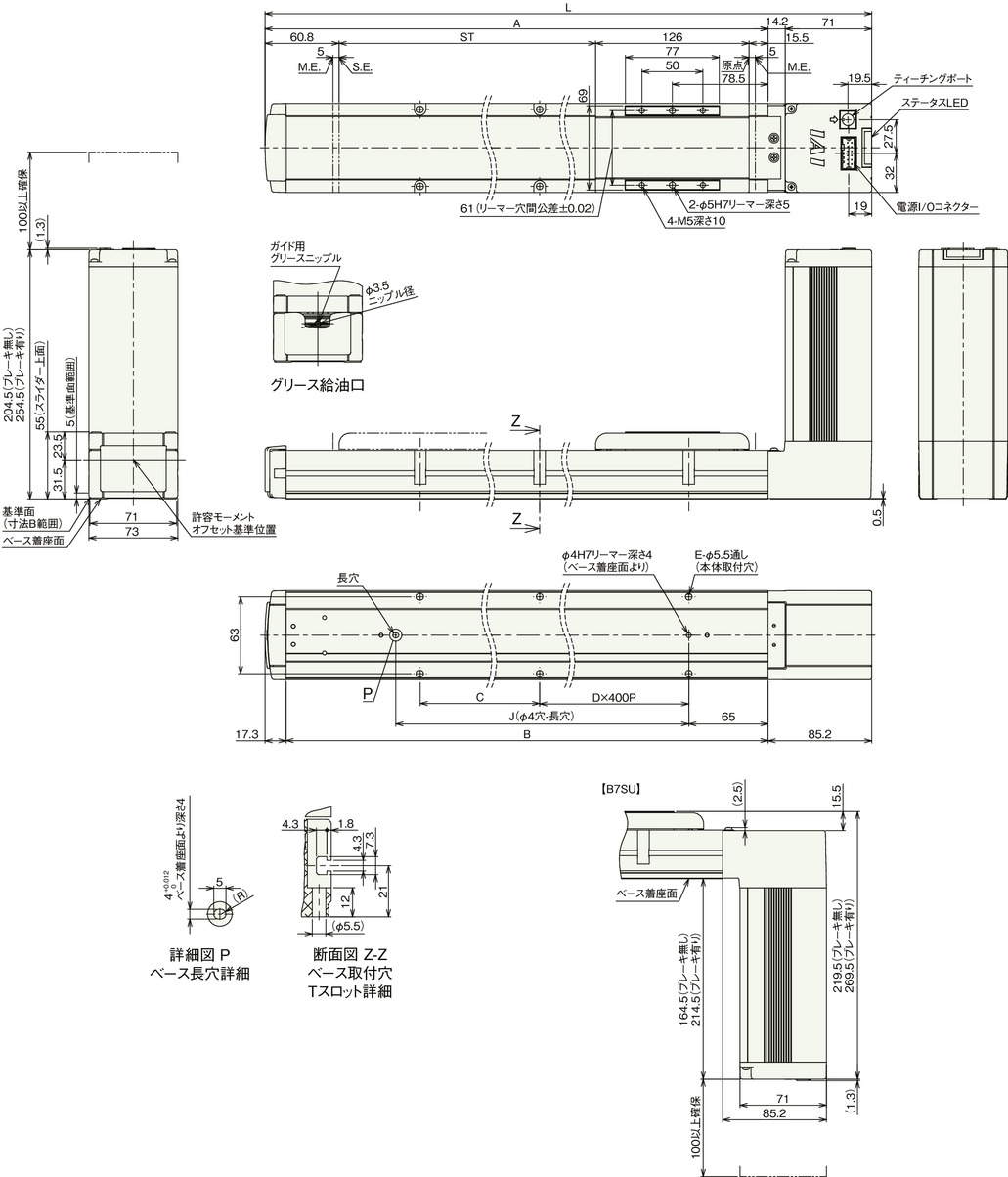

ภาพร่างแสดงขนาด
EC-B7S/B7SU
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น
ขนาดแยกตามสโตรค
| สโตรค | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 587.5 | 687.5 | 787.5 | 887.5 | 987.5 | 1087.5 | 1187.5 | 1287.5 | 1387.5 | 1487.5 | 1587.5 | 1687.5 | 1787.5 | 1887.5 | 1987.5 | 2087.5 | 2187.5 | 2287.5 | 2387.5 | 2487.5 | 2587.5 | 2687.5 | 2787.5 | 2887.5 |
| A | 502.3 | 602.3 | 702.3 | 802.3 | 902.3 | 1002.3 | 1102.3 | 1202.3 | 1302.3 | 1402.3 | 1502.3 | 1602.3 | 1702.3 | 1802.3 | 1902.3 | 2002.3 | 2102.3 | 2202.3 | 2302.3 | 2402.3 | 2502.3 | 2602.3 | 2702.3 | 2802.3 |
| B | 485 | 585 | 685 | 785 | 885 | 985 | 1085 | 1185 | 1285 | 1385 | 1485 | 1585 | 1685 | 1785 | 1885 | 1985 | 2085 | 2185 | 2285 | 2385 | 2485 | 2585 | 2685 | 2785 |
| C | 310 | 410 | 110 | 210 | 310 | 410 | 110 | 210 | 310 | 410 | 110 | 210 | 310 | 410 | 110 | 210 | 310 | 410 | 110 | 210 | 310 | 410 | 110 | 210 |
| D | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 |
| E | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 |
| J | 330 | 430 | 530 | 630 | 730 | 830 | 930 | 1030 | 1130 | 1230 | 1330 | 1430 | 1530 | 1630 | 1730 | 1830 | 1930 | 2030 | 2130 | 2230 | 2330 | 2430 | 2530 | 2630 |
น้ำหนักแยกตามสโตรค
| สโตรค | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 4.6 | 4.9 | 5.2 | 5.6 | 5.9 | 6.2 | 6.5 | 6.8 | 7.1 | 7.5 | 7.8 | 8.1 | 8.4 | 8.7 | 9.1 | 9.4 | 9.7 | 10.0 | 10.3 | 10.7 | 11.0 | 11.3 | 11.6 | 12.0 |
| มีเบรก | 5.1 | 5.4 | 5.7 | 6.1 | 6.4 | 6.7 | 7.0 | 7.3 | 7.6 | 8.0 | 8.3 | 8.6 | 8.9 | 9.2 | 9.6 | 9.9 | 10.2 | 10.5 | 10.8 | 11.2 | 11.5 | 11.8 | 12.1 | 12.5 | |
(ข้อควรระวัง) B7SU ก็น้ำหนักไม่เปลี่ยน

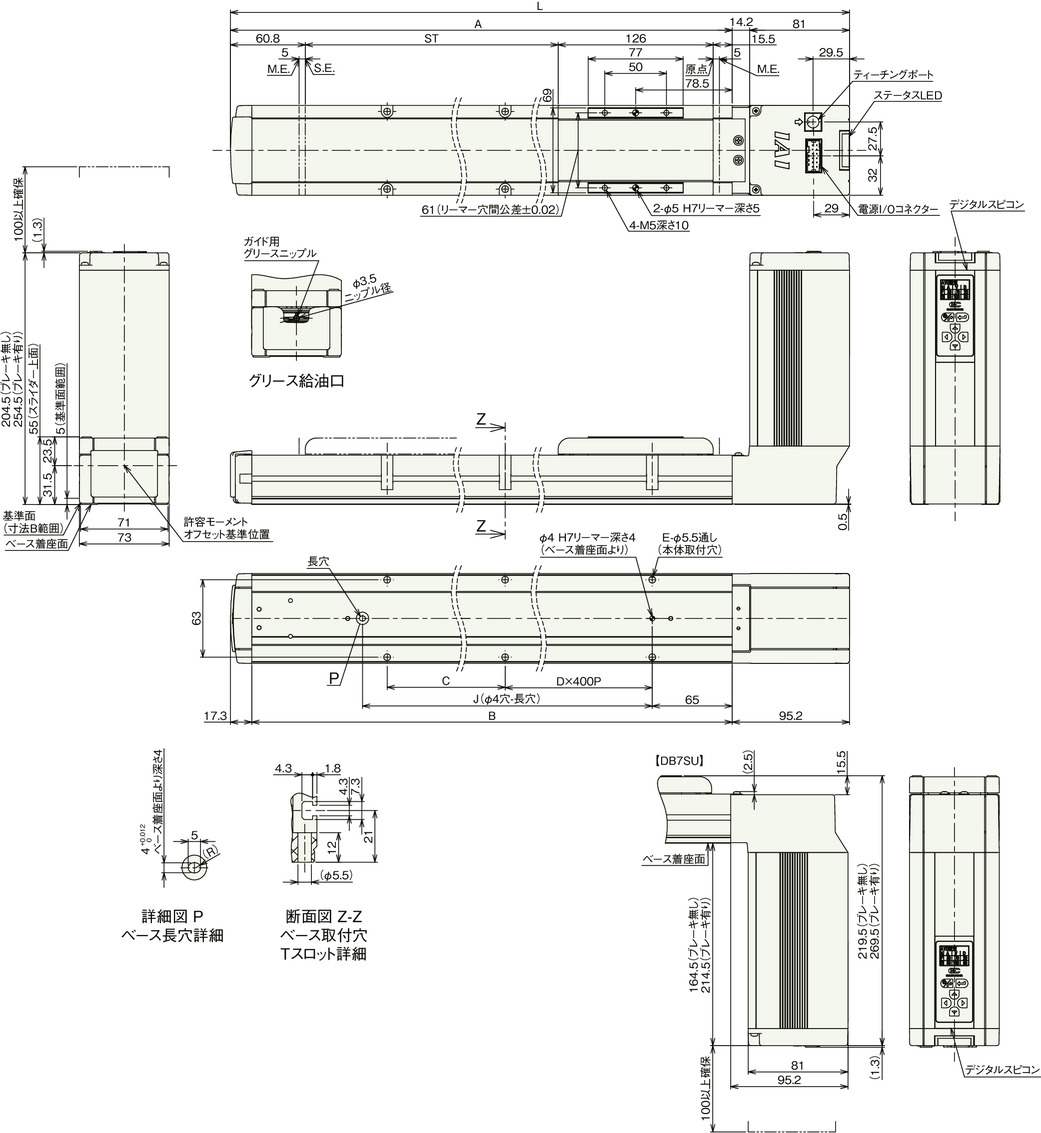

EC-DB7S / DB7SU <พร้อมตัวควบคุมความเร็วดิจิตอล>
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น
(ข้อควรระวัง) ไม่สามารถเปลี่ยนทิศทางการวางของตัวควบคุมความเร็วแบบดิจิตอลนอกเหนือไปจากที่แสดงด้านล่างนี้
ขนาดแยกตามสโตรค
| สโตรค | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 597.5 | 697.5 | 797.5 | 897.5 | 997.5 | 1097.5 | 1197.5 | 1297.5 | 1397.5 | 1497.5 | 1597.5 | 1697.5 | 1797.5 | 1897.5 | 1997.5 | 2097.5 | 2197.5 | 2297.5 | 2397.5 | 2497.5 | 2597.5 | 2697.5 | 2797.5 | 2897.5 |
| A | 502.3 | 602.3 | 702.3 | 802.3 | 902.3 | 1002.3 | 1102.3 | 1202.3 | 1302.3 | 1402.3 | 1502.3 | 1602.3 | 1702.3 | 1802.3 | 1902.3 | 2002.3 | 2102.3 | 2202.3 | 2302.3 | 2402.3 | 2502.3 | 2602.3 | 2702.3 | 2802.3 |
| B | 485 | 585 | 685 | 785 | 885 | 985 | 1085 | 1185 | 1285 | 1385 | 1485 | 1585 | 1685 | 1785 | 1885 | 1985 | 2085 | 2185 | 2285 | 2385 | 2485 | 2585 | 2685 | 2785 |
| C | 310 | 410 | 110 | 210 | 310 | 410 | 110 | 210 | 310 | 410 | 110 | 210 | 310 | 410 | 110 | 210 | 310 | 410 | 110 | 210 | 310 | 410 | 110 | 210 |
| D | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 |
| E | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 |
| J | 330 | 430 | 530 | 630 | 730 | 830 | 930 | 1030 | 1130 | 1230 | 1330 | 1430 | 1530 | 1630 | 1730 | 1830 | 1930 | 2030 | 2130 | 2230 | 2330 | 2430 | 2530 | 2630 |
น้ำหนักแยกตามสโตรค
| สโตรค | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนักมวลสาร | ไม่มีเบรก | 4.7 | 5.0 | 5.3 | 5.7 | 6.0 | 6.3 | 6.6 | 6.9 | 7.2 | 7.6 | 7.9 | 8.2 | 8.5 | 8.8 | 9.2 | 9.5 | 9.8 | 10.1 | 10.4 | 10.8 | 11.1 | 11.4 | 11.7 | 12.1 |
| (กก.) | มีเบรก | 5.2 | 5.5 | 5.8 | 6.2 | 6.5 | 6.8 | 7.1 | 7.4 | 7.7 | 8.1 | 8.4 | 8.7 | 9.0 | 9.3 | 9.7 | 10.0 | 10.3 | 10.6 | 10.9 | 11.3 | 11.6 | 11.9 | 12.2 | 12.6 |
(ข้อควรระวัง) น้ำหนักของ DB7SU ก็ไม่เปลี่ยนแปลง
