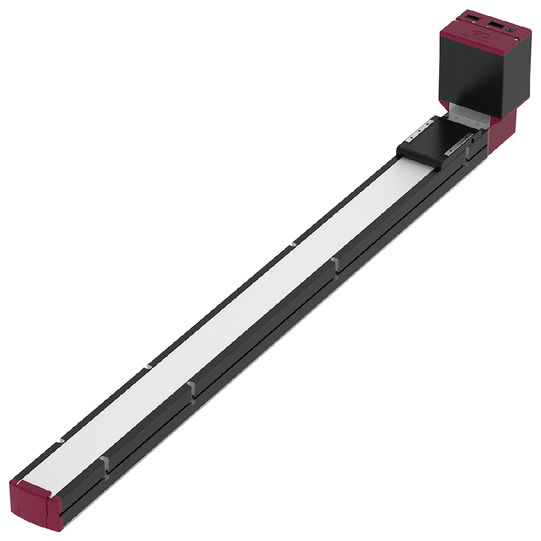

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
(หมายเหตุ) รูปภาพด้านบนเป็นสเปคที่มาพร้อมกับมอเตอร์ด้านบน
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||
|---|---|---|---|
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 15 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 2000 | |
| ความเร็วต่ำสุด (มม./วินาที) | 100 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | ー | |
| แรง Hold ของเบรก (kgf) | ー | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 300 | |
| สโตรคสูงสุด (มม.) | 2600 | ||
| ระยะ Pitch ของสโตรค (มม.) | 100 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | เทียบเท่ากับไทม์มิ่งเบลท์กว้าง 15 มม. พิทช์ 3 มม. Lead 54 มม. |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.04 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ） |
| ฐาน | วัสดุอัดขึ้นรูปอะลูมิเนียมพิเศษ (เทียบเท่า A6063SS-T6) เคลือบอลูไมต์สีดำ |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma ： 191 N・m |
| Mb ： 191 N・m | |
| Mc ： 397 N・m | |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 4) | Ma ： 38.6 N・m |
| Mb ： 38.6 N・m | |
| Mc ： 80.2 N・m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | เซอร์โวมอเตอร์ AC (200V) |
| กำลังการผลิตสูงสุดของมอเตอร์ | 200W |
| ชนิดเอนโค้ดเดอร์ | ไร้แบตเตอรี่แบบสัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 16384 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 4) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก.
| ทิศทางติดตั้ง | แนวนอน | |||
|---|---|---|---|---|
| ความเร็ว (มม./วินาที) | ความเร็วเร่ง (G) | |||
| 0.3 | 0.5 | 0.7 | 1 | |
| 2000 | 15 | 9 | 6 | 4 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| สโตรค (มม.) | 300 (มม.) | 400 (มม.) | 500 (มม.) | 600 (มม.) | 700 (มม.) | 800 (มม.) | 900 (มม.) | 1000 (มม.) | 1100 (มม.) | 1200 - 2600 (ทุกๆ 100 มม.) |
|---|---|---|---|---|---|---|---|---|---|---|
| ความเร็ว | 1210 | 1460 | 1670 | 1800 | 1890 | 1930 | 1960 | 1980 | 1990 | 2000 |
คอนโทรลเลอร์ที่ใช้ได้
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (2) ไม่สามารถทำงานแบบกดได้ (3) ในการทำงาน จำเป็นต้องใช้แหล่งจ่ายไฟ DC ซึ่งใช้สำหรับมอเตอร์ขับเคลื่อน "PSA-200" [PSA-200] 1 ชุดสามารถจ่ายไฟให้กับแกนได้สูงสุด 6 แกน สำหรับรายละเอียด กรุณาดูหน้า 2-784 (4) โปรดระมัดระวังตามรูปแบบการติดตั้ง กรุณาดูรายละเอียดหน้า 1-307 (5) เกณฑ์ความยาวของส่วนที่ยื่นออกมาคือ 320 มม. หรือน้อยกว่าในทิศทาง Ma, Mb และ Mc สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-109 (6) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป |

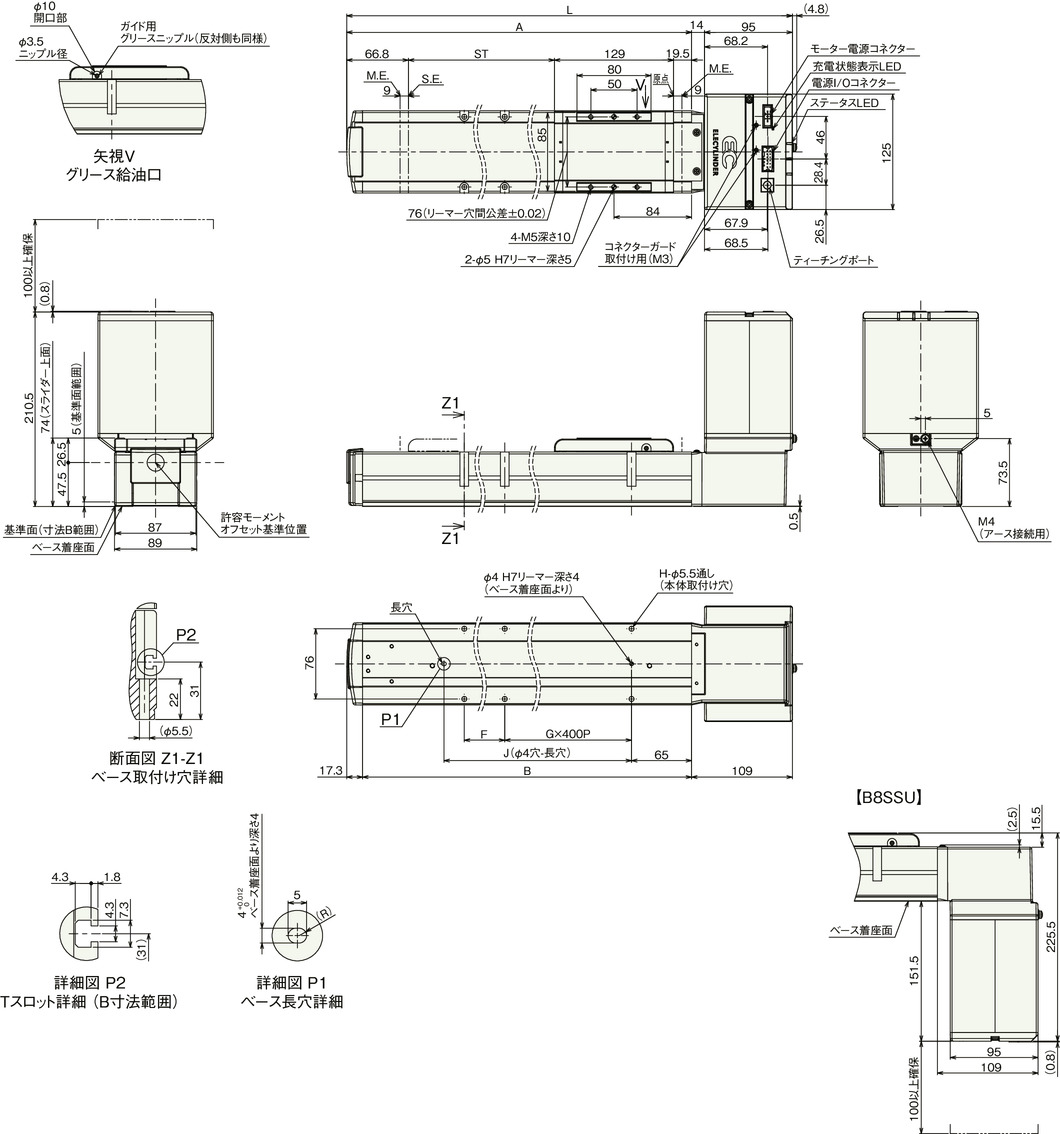

ภาพร่างแสดงขนาด
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
ขนาดแยกตามสโตรค
| สโตรค | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 624.3 | 724.3 | 824.3 | 924.3 | 1024.3 | 1124.3 | 1224.3 | 1324.3 | 1424.3 | 1524.3 | 1624.3 | 1724.3 | 1824.3 | 1924.3 | 2024.3 | 2124.3 | 2224.3 | 2324.3 | 2424.3 | 2524.3 | 2624.3 | 2724.3 | 2824.3 | 2924.3 |
| A | 515.3 | 615.3 | 715.3 | 815.3 | 915.3 | 1015.3 | 1115.3 | 1215.3 | 1315.3 | 1415.3 | 1515.3 | 1615.3 | 1715.3 | 1815.3 | 1915.3 | 2015.3 | 2115.3 | 2215.3 | 2315.3 | 2415.3 | 2515.3 | 2615.3 | 2715.3 | 2815.3 |
| B | 498 | 598 | 698 | 798 | 898 | 998 | 1098 | 1198 | 1298 | 1398 | 1498 | 1598 | 1698 | 1798 | 1898 | 1998 | 2098 | 2198 | 2298 | 2398 | 2498 | 2598 | 2698 | 2798 |
| F | 323 | 423 | 123 | 223 | 323 | 423 | 123 | 223 | 323 | 423 | 123 | 223 | 323 | 423 | 123 | 223 | 323 | 423 | 123 | 223 | 323 | 423 | 123 | 223 |
| G | 0 | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 |
| H | 4 | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 |
| J | 345 | 445 | 545 | 645 | 745 | 845 | 945 | 1045 | 1145 | 1245 | 1345 | 1445 | 1545 | 1645 | 1745 | 1845 | 1945 | 2045 | 2145 | 2245 | 2345 | 2445 | 2545 | 2645 |
น้ำหนักแยกตามสโตรค
| สโตรค | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 2000 | 2100 | 2200 | 2300 | 2400 | 2500 | 2600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | 7.3 | 8.1 | 8.8 | 9.6 | 10.3 | 11.1 | 11.8 | 12.6 | 13.3 | 14.1 | 14.8 | 15.6 | 16.3 | 17.1 | 17.8 | 18.6 | 19.3 | 20.1 | 20.9 | 21.6 | 22.4 | 23.1 | 23.9 | 24.6 |
(หมายเหตุ) น้ำหนักของ B8SSU ไม่เปลี่ยนแปลง
