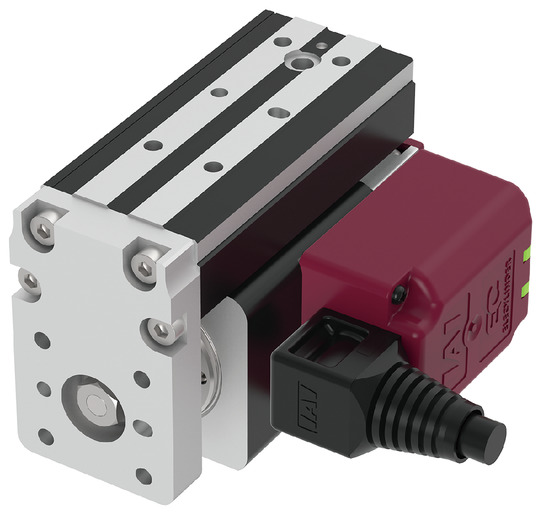

EC-CTC3

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(หมายเหตุ) ภาพด้านบนแสดงเทเบิ้ลที่ติดตั้งทางด้านซ้าย (GT4)

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		ระยะ Lead ของสกรูสไลด์ (มม.)	4	2
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	2	4
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	200	100
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วเร่ง-ลดสูงสุด (G)	0.4	0.1
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	0.5	1.25
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	200	100
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วเร่ง-ลดสูงสุด (G)	0.4	0.1
การกด		แรงขับสูงสุด ณ ขณะกด (N)	34.2	63.7
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	20	20
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	0.5	1.25
สโตรค		สโตรคต่ำสุด (มม.)	30	30
		สโตรคสูงสุด (มม.)	50	50
		ระยะ Pitch ของสโตรค (มม.)	20	20

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	สกรูสไลด์ φ4มม. แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.05 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma： 5.8 N･m
	Mb： 5.8 N･m
	Mc： 15.3 N･m
ไดนามิกโมเมนต์ที่ยอมรับได้ (หมายเหตุ 8)	Ma： 3.2N･m
	Mb： 3.2N･m
	Mc： 8.4 N･m
อายุการใช้งานเคลื่อนที่	การสลับแนวนอน 10 ล้านครั้ง (ระยะทาง 50ST 1,000 กม.) การเคลื่อนไหวแบบลูกสูบแนวตั้ง 5 ล้านครั้ง
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40 ℃, ไม่เกิน 10-85% RH (ต้องไม่มีหยดน้ำ)
ระดับการป้องกัน	－
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC (φ30) (ความจุไฟฟ้า: สูงสุด 2.8A)
ชนิดเอนโค้ดเดอร์	แบบเพิ่มค่า (Incremental)
จำนวนพัลส์เอนโค้ดเดอร์	16384 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 8) กรณีสำหรับอายุการใช้งานมาตรฐาน 1,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276

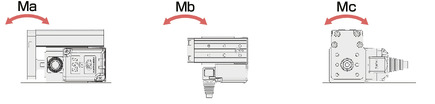

ทิศทางโมเม้นต์แบบเทเบิล

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

Lead 4

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.4	0.4
0	2	0.5
200	2	0.5

Lead 2

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.1	0.1
0	4	1.25
100	4	1.25

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะ Lead (มม.)	30 (มม.)	50 (มม.)
4	200
2	100

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-315
(3) สำหรับทิศทางการออกของเทเบิ้ล โปรดเลือกสัญลักษณ์ตัวเลือกเสริมจากตารางราคาตัวเลือกเสริม
(4) เกณฑ์ความยาวของน้ำหนักที่ยื่นออกมา คือไม่เกิน 50 มม.ในทิศทางปลายเทเบิ้ล และไม่เกิน 90 มม. ในทิศทางด้านบน/ด้านข้างของเทเบิ้ล สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-109

กลับหน้าบนสุด

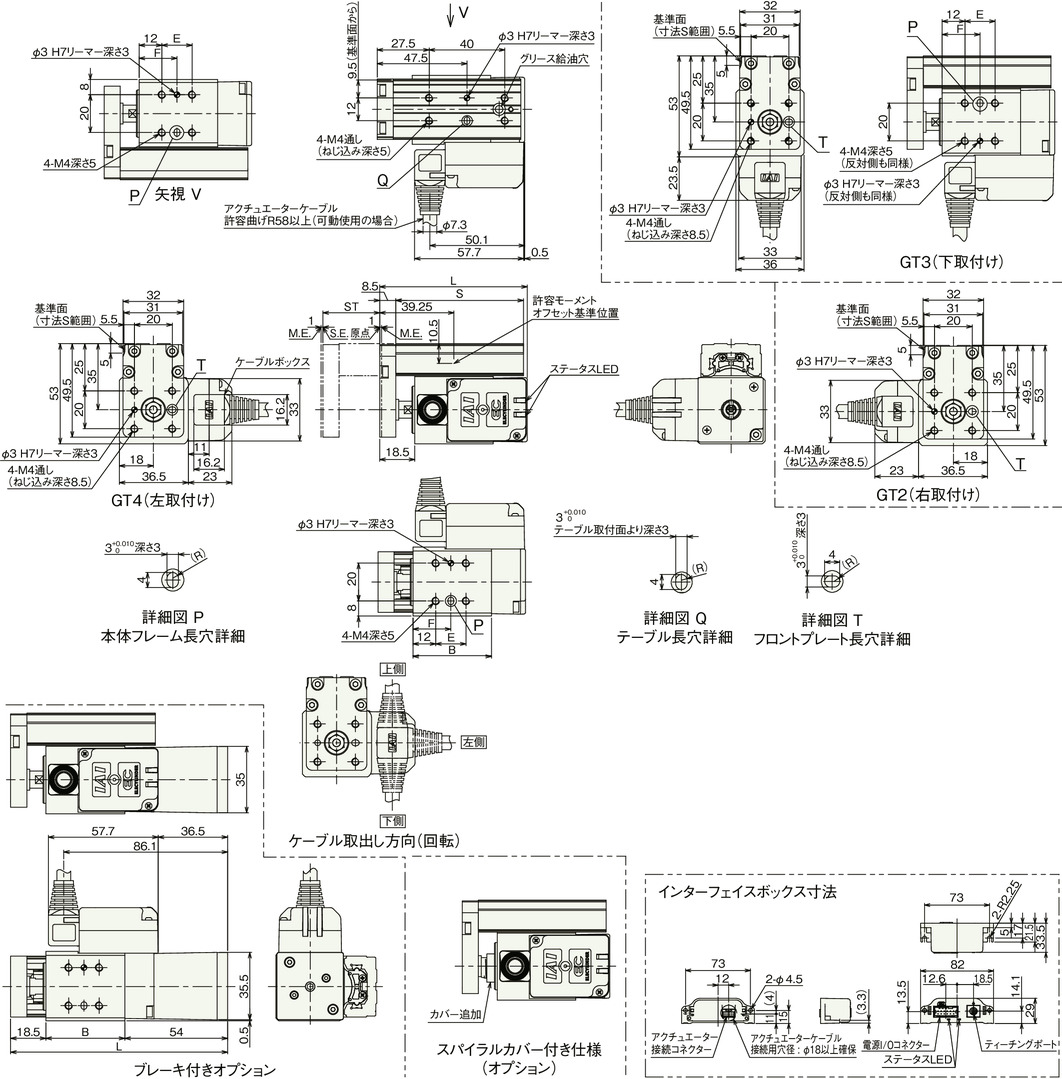

ภาพร่างแสดงขนาด

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

(หมายเหตุ) กรณีที่กลับไปยังจุดเริ่มต้น เทเบิ้ลจะย้ายไปจนถึง M.E. ดังนั้นกรุณาระมัดระวังไม่ให้รบกวนวัตถุโดยรอบ

(หมายเหตุ) กรุณายึดเคเบิลให้แน่นเพื่อไม่ให้ส่วนฐานของเคเบิลขยับ

　สามารถแยกและเปลี่ยนเคเบิลได้ (ขั้วคอนเนคเตอร์อยู่ภายในเคเบิ้ลบ็อก)

　ทิศทางทางออกของสายไฟสามารถเปลี่ยนได้โดยการเปลี่ยนทิศทางของเคเบิ้ลบ็อกซ์

(หมายเหตุ) ให้เกณฑ์คือเปลี่ยนทิศทางทางออกของสายเคเบิ้ลไม่เกิน 5 ครั้ง

ขนาดแยกตามสโตรค

สโตรค		30	50
L	ไม่มีเบรก	78	98
L	มีเบรก	114	134
S		67.5	87.5
B		41.5	61.5
E		16	36
F		20	31.5

น้ำหนักแยกตามสโตรค

สโตรค		30	50
น้ำหนัก (กก.)	ไม่มีเบรก	0.47	0.54
น้ำหนัก (กก.)	มีเบรก	0.59	0.66
