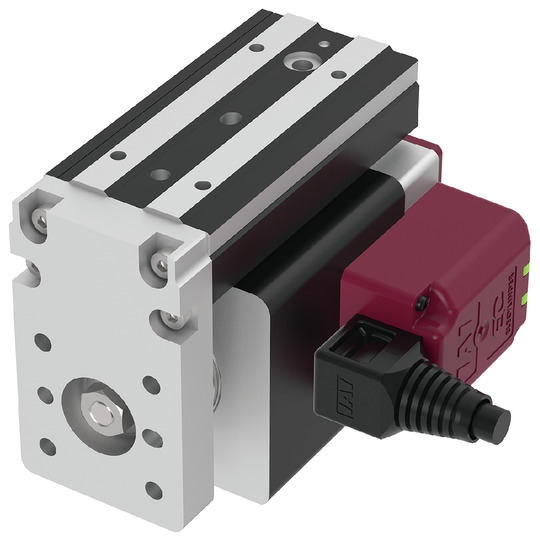

EC-CTC5

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(หมายเหตุ) ภาพด้านบนแสดงเทเบิ้ลที่ติดตั้งทางด้านซ้าย (GT4)

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		ระยะ Lead ของสกรูสไลด์ (มม.)	8	4
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	8	8
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	200	100
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วเร่ง-ลดสูงสุด (G)	0.4	0.1
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	4.5	7
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	200	100
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วเร่ง-ลดสูงสุด (G)	0.4	0.1
การกด		แรงขับสูงสุด ณ ขณะกด (N)	71.5	148.7
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	20	20
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	4.5	7
สโตรค		สโตรคต่ำสุด (มม.)	30	30
		สโตรคสูงสุด (มม.)	50	50
		ระยะ Pitch ของสโตรค (มม.)	20	20

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	สกรูสไลด์ φ6มม. แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.05 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma： 7.9 N･m
	Mb： 11.3 N･m
	Mc： 23.3 N･m
ไดนามิกโมเมนต์ที่ยอมรับได้ (หมายเหตุ 8)	Ma： 4.0 N･m
	Mb： 5.7 N･m
	Mc： 11.8 N･m
อายุการใช้งานเคลื่อนที่	การสลับแนวนอน 10 ล้านครั้ง (ระยะทาง 50ST 1,000 กม.) การเคลื่อนไหวแบบลูกสูบแนวตั้ง 5 ล้านครั้ง
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40 ℃, ไม่เกิน 10-85% RH (ต้องไม่มีหยดน้ำ)
ระดับการป้องกัน	－
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC (φ42) (ความจุไฟฟ้า: สูงสุด 3.6A)
ชนิดเอนโค้ดเดอร์	แบบเพิ่มค่า (Incremental)
จำนวนพัลส์เอนโค้ดเดอร์	16384 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 8) กรณีสำหรับอายุการใช้งานมาตรฐาน 1,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276

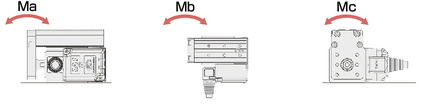

ทิศทางโมเม้นต์แบบเทเบิล

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

Lead 8

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.4	0.4
0	8	4.5
200	8	4.5

Lead 4

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.1	0.1
0	8	7
100	8	7

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะ Lead (มม.)	30 (มม.)	50 (มม.)
8	200
4	100

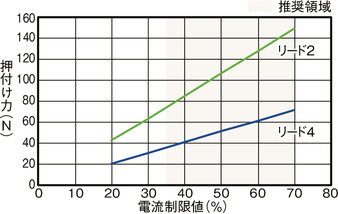

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-315
(3) สำหรับทิศทางการออกของเทเบิ้ล โปรดเลือกสัญลักษณ์ตัวเลือกเสริมจากตารางราคาตัวเลือกเสริม
(4) เกณฑ์สำหรับความยาวส่วนยื่นคือ ทิศทางปลายเทเบิ้ลไม่เกิน 130 มม. ทิศทางของพื้นผิวเทเบิ้ลไม่เกิน 100 มม. ทิศทางด้านข้างของเทเบิ้ลไม่เกิน 120 มม. สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-109

กลับหน้าบนสุด

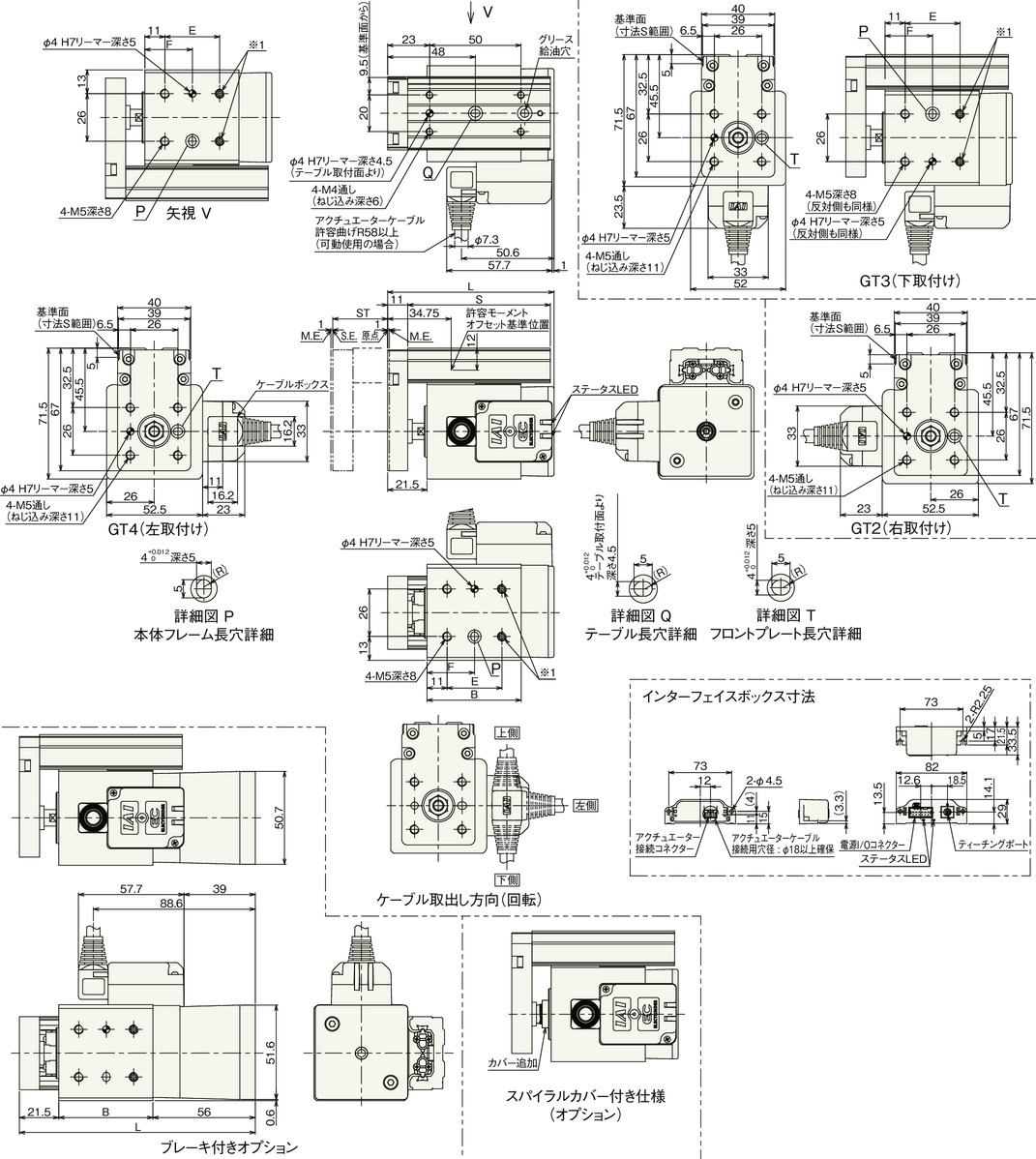

ภาพร่างแสดงขนาด

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

*1 ติดตั้งสกรูตัวหนอนแล้ว กรณีที่ใช้รูนี้ กรุณาถอดสกรูตัวหนอนออก

(หมายเหตุ) กรณีที่กลับไปยังจุดเริ่มต้น เทเบิ้ลจะย้ายไปจนถึง M.E. ดังนั้นกรุณาระมัดระวังไม่ให้รบกวนวัตถุโดยรอบ

(หมายเหตุ) กรุณายึดเคเบิลให้แน่นเพื่อไม่ให้ส่วนฐานของเคเบิลขยับ

　สามารถแยกและเปลี่ยนเคเบิลได้ (ขั้วคอนเนคเตอร์อยู่ภายในเคเบิ้ลบ็อก)

　ทิศทางทางออกของสายไฟสามารถเปลี่ยนได้โดยการเปลี่ยนทิศทางของเคเบิ้ลบ็อกซ์

(หมายเหตุ) ให้เกณฑ์คือเปลี่ยนทิศทางทางออกของสายเคเบิ้ลไม่เกิน 5 ครั้ง

ขนาดแยกตามสโตรค

สโตรค		30	50
L	ไม่มีเบรก	91	111
L	มีเบรก	129	149
S		78	98
B		51.5	71.5
E		30	50
F		26	36

น้ำหนักแยกตามสโตรค

สโตรค		30	50
น้ำหนัก (กก.)	ไม่มีเบรก	0.83	0.98
น้ำหนัก (กก.)	มีเบรก	1.09	1.24
