คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||||
|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 6 | 4 | 2 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 1.5 | 3 | 6 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 300 | 200 | 100 | |
| ความเร็วต่ำสุด (มม./วินาที) | 8 | 5 | 3 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.3 | 0.3 | 0.3 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.5 | 1 | 2 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 300 | 200 | 75 | |
| ความเร็วต่ำสุด (มม./วินาที) | 8 | 5 | 3 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.3 | 0.3 | 0.3 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 14 | 21 | 42 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 5 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |||
| แรง Hold ของเบรก (kgf) | 0.5 | 1 | 2 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 30 | 30 | 30 | |
| สโตรคสูงสุด (มม.) | 100 | 100 | 100 | ||
| ระยะพิทช์ (มม.) (30-50ST) | 20 | 20 | 20 | ||
| ระยะพิทช์ (มม.) (50 - 100ST) | 25 | 25 | 25 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรูขนาด φ6 มม. แบบรีด C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.02 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ） |
| ความแม่นยำการหยุดหมุนของก้าน (Rod) (ข้อควรระวัง 8) | － |
| อายุการใช้งาน (หมายเหตุ 9) | 5000 กม. |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ (□20) (ความจุไฟฟ้า: สูงสุด 1.25A) |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 16384 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(ข้อควรระวัง 8) แสดงมุมกระจัดของทิศทางการหมุนของก้าน (Rod) ตอน Unload
(หมายเหตุ 9) อายุการใช้งานจะแตกต่างกันไปขึ้นอยู่กับสภาพการทำงานและสถานะการติดตั้ง
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
สเปคของจาระบีมาตรฐาน หน่วยของน้ำหนักขนย้ายจะเป็น kg ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 1.5 | 0.5 |
| 50 | 1.5 | 0.5 |
| 100 | 1.5 | 0.5 |
| 150 | 1.5 | 0.5 |
| 200 | 1.5 | 0.3 |
| 250 | 1 | 0.3 |
| 300 | 1 | 0.2 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 3 | 1 |
| 50 | 3 | 1 |
| 100 | 3 | 1 |
| 150 | 2 | 0.5 |
| 200 | 1 | 0.3 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 6 | 2 |
| 25 | 6 | 2 |
| 50 | 4 | 1.5 |
| 75 | 2 | 0.5 |
| 100 | 0.5 | |
กรณีที่อุณหภูมิแวดล้อมในการใช้งานอยู่ที่ 5°C หรือน้อยกว่า กรุณาใช้ความเร็วด้านล่าง
・ลีด 6: ไม่เกิน 200 มม./วินาที
・ลีด 4: ไม่เกิน 150 มม./วินาที
・ลีด 2: ไม่เกิน 50 มม./วินาที
สเปคจาระบีสำหรับเครื่องจักรผลิตอาหาร หน่วยของน้ำหนักขนย้ายจะเป็น kg ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 1.5 | 0.5 |
| 50 | 1.5 | 0.5 |
| 100 | 1.5 | 0.5 |
| 150 | 1.5 | 0.5 |
| 200 | 1.5 | 0.3 |
| 250 | 1 | |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 3 | 1 |
| 50 | 3 | 1 |
| 100 | 3 | 0.5 |
| 150 | 0.5 | 0.3 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 6 | 2 |
| 25 | 6 | 2 |
| 50 | 1.5 | 0.5 |
| 75 | 0.5 | |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | 30 (มม.) | 50 (มม.) | 75 (มม.) | 100 (มม.) |
|---|---|---|---|---|
| 6 | 300 | |||
| 4 | 200 | |||
| 2 | 100＜75＞ | |||
(หมายเหตุ) ค่าใน < > คือค่าสำหรับการใช้งานในแนวตั้ง
ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
ข้อควรระวังในการใช้งานแบบกด
เมื่อมีการดันด้วยแรงขับสูงในสภาพแวดล้อมที่มีอุณหภูมิสูง กรุณาใช้ค่าจำกัดที่แสดงในกราฟ
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (2) น้ำหนักขนย้ายแนวนอน คือ ค่าในกรณีที่ใช้ไกด์ร่วมด้วยเพื่อไม่ให้แรงแนวรัศมีและแรงโมเมนต์กระทำกับก้าน (Rod) กรณีที่ไม่มีการติดตั้งไกด์ กรุณาดูที่ "น้ำหนักบรรทุกปลาย Front bracket และอายุการใช้งาน" (3) เมื่อดำเนินการกด กรุณาดู "แผนภาพความพันธ์ของแรงกดและค่ากระแสขีดจำกัด" แรงผลักที่แสดงเป็นค่ามาตรฐาน |
ภาพร่างแสดงขนาด
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(ข้อควรระวัง) กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
(หมายเหตุ) กรุณายึดเคเบิลให้แน่นเพื่อไม่ให้ส่วนฐานของเคเบิลขยับ
สามารถแยกและเปลี่ยนเคเบิลได้ (ขั้วคอนเนคเตอร์อยู่ภายในเคเบิ้ลบ็อก)
ทิศทางทางออกมาตรฐานสำหรับแอคชูเอเตอร์เคเบิ้ลจะอยู่บริเวณด้านหลัง
ทิศทางทางออกของเคเบิ้ล (ตัวเลือกเสริม) สามารถเปลี่ยนได้โดยการเปลี่ยนทิศทางของเคเบิ้ลบ็อก
ขนาดแยกตามสโตรค
| สโตรค | 30 | 50 | 75 | 100 | |
|---|---|---|---|---|---|
| L | ไม่มีเบรก | 95 | 115 | 140 | 165 |
| มีเบรก | 140 | 140 | 140 | 165 | |
| B | ไม่มีเบรก | 60.2 | 80.2 | 105.2 | 130.2 |
| มีเบรก | 105.2 | 105.2 | 105.2 | 130.2 | |
| D | ไม่มีเบรก | 1 | 1 | 2 | 3 |
| มีเบรก | 2 | 2 | 2 | 3 | |
| E | ไม่มีเบรก | 4 | 4 | 6 | 8 |
| มีเบรก | 6 | 6 | 6 | 8 | |
| F | 0 | 9.3 | 34.3 | 59.3 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 30 | 50 | 75 | 100 | |
|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 0.61 | 0.66 | 0.73 | 0.80 |
| มีเบรก | 0.78 | 0.79 | 0.81 | 0.88 | |

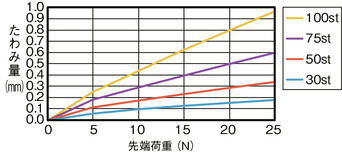

ปริมาณการแอ่นตัวของก้าน (Rod) (ค่าอ้างอิง)
ไกด์แนวนอน
ไกด์แนวตั้ง
โหลดเรเดียลและอายุการใช้งานเคลื่อนที่
