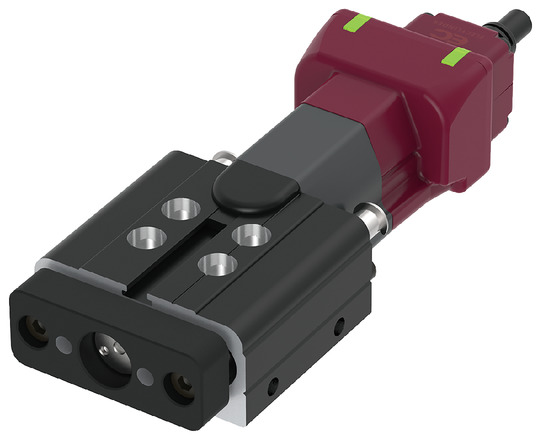

EC-GDB3

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Lead สกรู (มม.)	4	2
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	1	2
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	200	100
		ความเร็วต่ำสุด (มม./วินาที)	20	10
		พิกัดความเร็วเร่ง-ลด (G)	0.5	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.5	0.3
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	0.4	0.8
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	200	100
		ความเร็วต่ำสุด (มม./วินาที)	20	10
		พิกัดความเร็วเร่ง-ลด (G)	0.5	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.5	0.3
การกด		แรงขับสูงสุด ณ ขณะกด (N)	10	17
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	20	20
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	0.4	0.8
สโตรค		สโตรคต่ำสุด (มม.)	10	10
		สโตรคสูงสุด (มม.)	50	50
		ระยะ Pitch ของสโตรค (มม.)	10	10

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	สกรูสไลด์ φ4 มม. แบบรีด (Rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	(10ST) ±0.1 มม., (มากกว่าหรือเท่ากับ 20ST) ±0.05 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
ความแม่นยำในการหมุนของก้าน (Rod)	－
Guide rod	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
อายุการใช้งาน (หมายเหตุ 7)	การทำงานแบบไปกลับสิบล้านเที่ยวในแนวนอน, การทำงานแบบไปกลับห้าล้านเที่ยวในแนวตั้ง
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	พัลส์มอเตอร์ (φ20) (ความจุไฟฟ้า: สูงสุด 1.1A)
ชนิดเอนโค้ดเดอร์	แบบเพิ่มค่า (Incremental)
จำนวนพัลส์เอนโค้ดเดอร์	32768 พัลส์/รอบ
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 7) อายุการใช้งานจะแตกต่างกันไปขึ้นอยู่กับสภาพการทำงาน สภาพการติดตั้ง และสภาพการหล่อลื่น

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

Lead 4

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.5	0.5
0	1	0.4
50	1	0.4
100	1	0.4
200	1	0.4

Lead 2

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.3
0	2	0.8
30	2	0.8
70	2	0.8
100	2	0.8

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะ Lead (มม.)	10 (มม.)	20 (มม.)	30 (มม.)	40 (มม.)	50 (มม.)
4	200＜200＞
2	100＜100＞

(ข้อควรระวัง) ข้อมูลใน < > คือกรณีที่ใช้งานแนวตั้ง

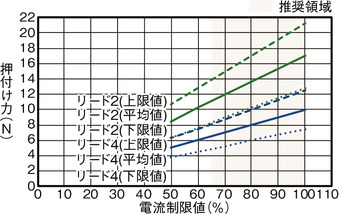

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-315
(3) ต้องใช้ความระมัดระวังขึ้นอยู่กับการวางตำแหน่งในการติด สำหรับรายละเอียด โปรดดูที่หน้า 1-307
(4) กรณีมีแรงรัศมีหรือแรงโมเมนต์กระทำต่อก้าน (Rod) กรุณาดูคู่มือการใช้งาน
(5) ไม่สามารถใช้กับสต๊อปเปอร์ได้

กลับหน้าบนสุด

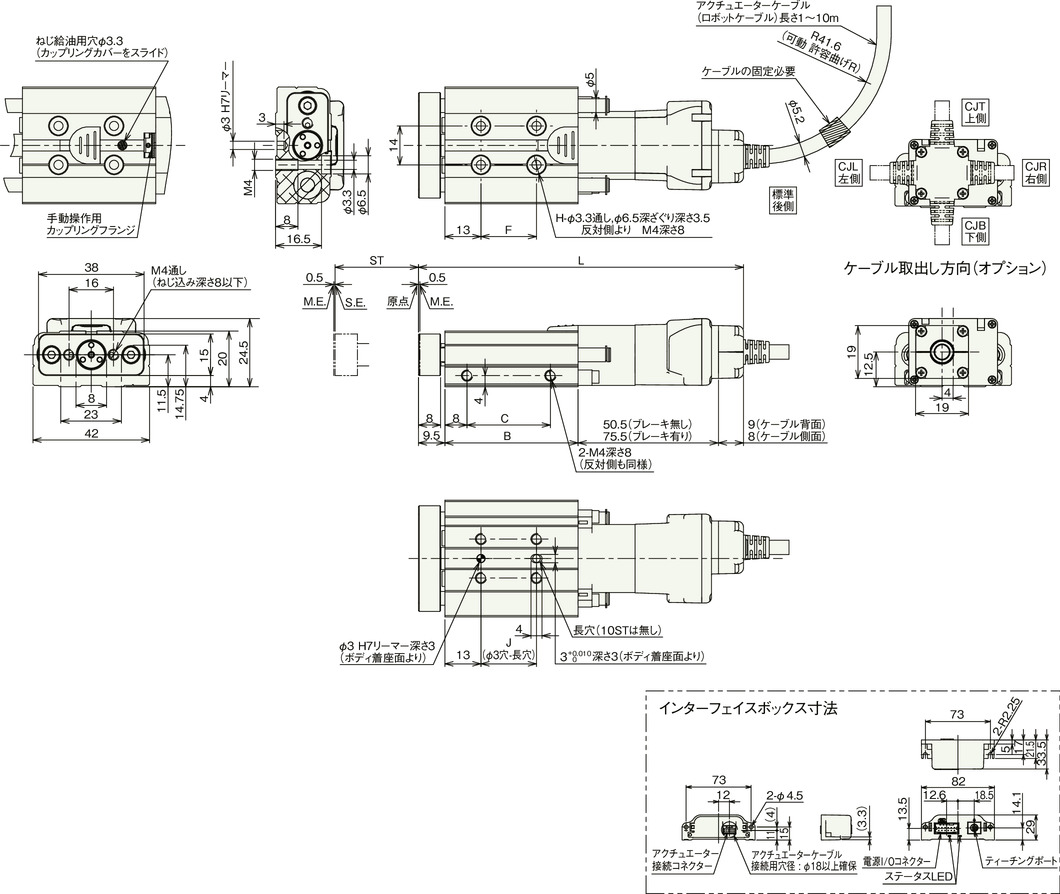

ภาพร่างแสดงขนาด

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

(หมายเหตุ) กรณีที่กลับไปยังจุดเริ่มต้น Rod จะเคลื่อนที่ไปถึง M.E. โปรดระมัดระวังอย่าให้การรบกวนพื้นที่โดยรอบ

(หมายเหตุ) กรุณายึดเคเบิลให้แน่นเพื่อไม่ให้ส่วนฐานของเคเบิลขยับ

　สามารถแยกและเปลี่ยนเคเบิลได้ (ขั้วคอนเนคเตอร์อยู่ภายในเคเบิ้ลบ็อก)

　ทิศทางทางออกของเคเบิ้ล (ตัวเลือกเสริม) สามารถเปลี่ยนได้โดยการเปลี่ยนทิศทางของเคเบิ้ลบ็อก

ขนาดแยกตามสโตรค

สโตรค		10	20	30	40	50
L (หมายเหตุ 8)	ไม่มีเบรก	97	107	117	127	137
L (หมายเหตุ 8)	มีเบรก	122	132	142	152	162
B		28	38	48	58	68
C		10	20	30	40	50
F		0	10	20	30	40
H		2	4	4	4	4
J		0	10	20	30	40

(หมายเหตุ 8) กรณีที่เลือกทิศทางการออกของเคเบิ้ล (อุปกรณ์เสริม) ขนาดจะถูกลบออกด้วย 1

น้ำหนักแยกตามสโตรค

สโตรค		10	20	30	40	50
น้ำหนัก (กก.)	ไม่มีเบรก	0.14	0.17	0.19	0.21	0.23
น้ำหนัก (กก.)	มีเบรก	0.16	0.19	0.21	0.23	0.25
