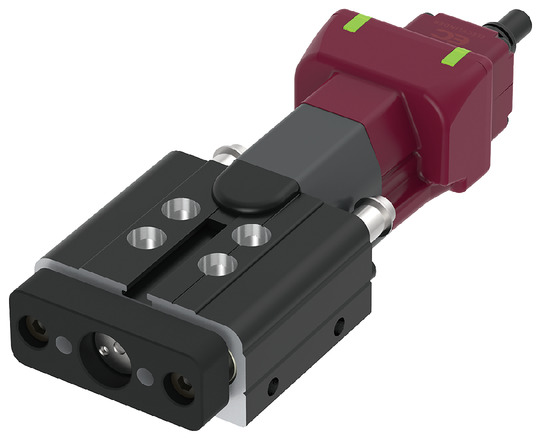

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||
|---|---|---|---|
| Lead | Lead สกรู (มม.) | 2 | |
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.8 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 100 | |
| ความเร็วต่ำสุด (มม./วินาที) | 10 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.3 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 17 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |
| แรง Hold ของเบรก (kgf) | 0.8 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 10 | |
| สโตรคสูงสุด (มม.) | 30 | ||
| ระยะ Pitch ของสโตรค (มม.) | 10 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | สกรูสไลด์ φ4 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ） |
| ความแม่นยำในการหมุนของก้าน (Rod) | － |
| Guide rod | ตลับลูกปืนเผาผนึกชุบน้ำมัน |
| อายุการใช้งาน (หมายเหตุ 7) | การทำงานแบบลูกสูบแนวตั้ง 5 ล้านครั้ง |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ (φ20) (ความจุไฟฟ้า: สูงสุด 1.1A) |
| ชนิดเอนโค้ดเดอร์ | แบบเพิ่มค่า (Incremental) |
| จำนวนพัลส์เอนโค้ดเดอร์ | 32768 พัลส์/รอบ |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 7) อายุการใช้งานจะแตกต่างกันไปขึ้นอยู่กับสภาพการทำงาน สภาพการติดตั้ง และสภาพการหล่อลื่น
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก.
| ทิศทางติดตั้ง | แนวตั้ง |
|---|---|
| ความเร็ว | ความเร็วเร่ง (G) |
| (มม./วินาที) | 0.3 |
| 0 | 0.8 |
| 30 | 0.8 |
| 70 | 0.8 |
| 100 | 0.8 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | 10 (มม.) | 20 (มม.) | 30 (มม.) |
|---|---|---|---|
| 2 | 100 | ||
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-315 (3) ต้องใช้ความระมัดระวังขึ้นอยู่กับการวางตำแหน่งในการติด สำหรับรายละเอียด โปรดดูที่หน้า 1-307 |

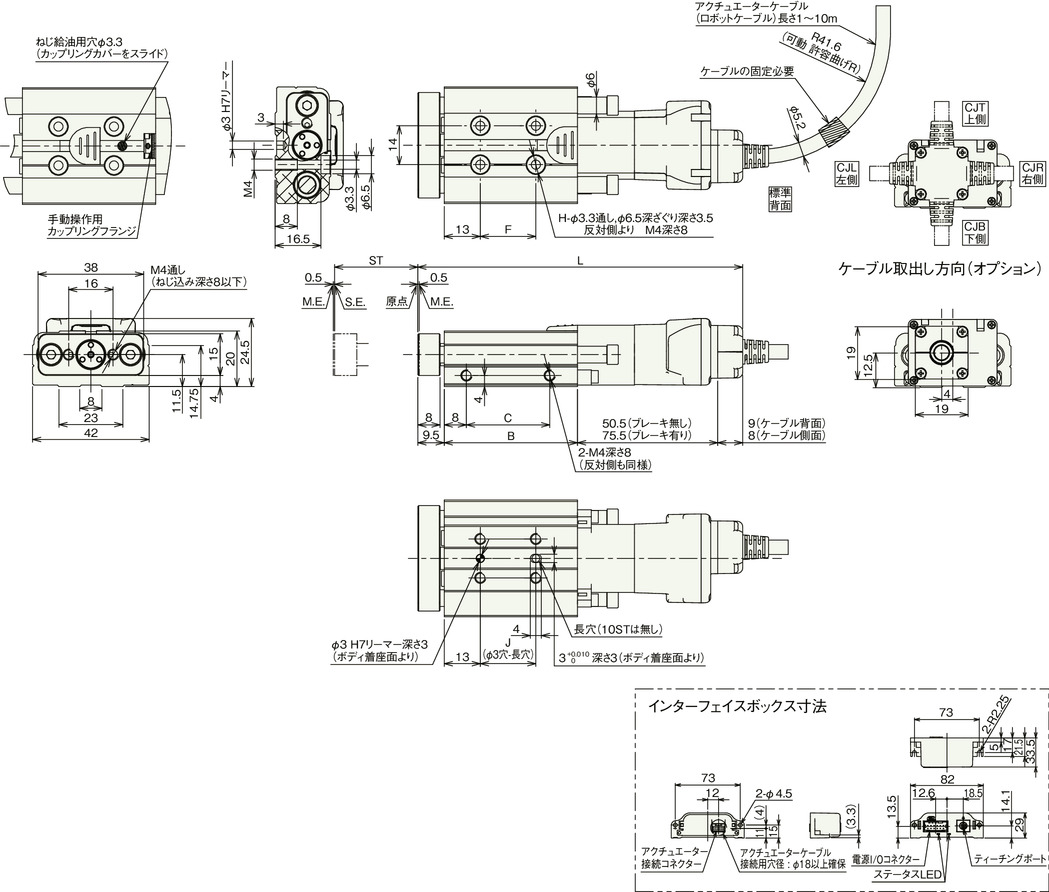

ภาพร่างแสดงขนาด
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(หมายเหตุ) กรณีที่กลับไปยังจุดเริ่มต้น Rod จะเคลื่อนที่ไปถึง M.E. โปรดระมัดระวังอย่าให้การรบกวนพื้นที่โดยรอบ
(หมายเหตุ) กรุณายึดเคเบิลให้แน่นเพื่อไม่ให้ส่วนฐานของเคเบิลขยับ
สามารถแยกและเปลี่ยนเคเบิลได้ (ขั้วคอนเนคเตอร์อยู่ภายในเคเบิ้ลบ็อก)
ทิศทางทางออกของเคเบิ้ล (ตัวเลือกเสริม) สามารถเปลี่ยนได้โดยการเปลี่ยนทิศทางของเคเบิ้ลบ็อก
ขนาดแยกตามสโตรค
| สโตรค | 10 | 20 | 30 | |
|---|---|---|---|---|
| L (หมายเหตุ 8) | ไม่มีเบรก | 97 | 107 | 117 |
| มีเบรก | 122 | 132 | 142 | |
| B | 28 | 38 | 48 | |
| C | 10 | 20 | 30 | |
| F | 0 | 10 | 20 | |
| H | 2 | 4 | 4 | |
| J | 0 | 10 | 20 | |
(หมายเหตุ 8) กรณีที่เลือกทิศทางการออกของเคเบิ้ล (อุปกรณ์เสริม) ขนาดจะถูกลบออกด้วย 1
น้ำหนักแยกตามสโตรค
| สโตรค | 10 | 20 | 30 | |
|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 0.15 | 0.17 | 0.19 |
| มีเบรก | 0.17 | 0.19 | 0.21 | |

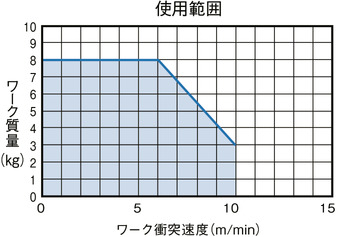

แผนภาพแสดงความสัมพันธ์ระหว่างน้ำหนักชิ้นงานและความเร็วปะทะชิ้นงาน

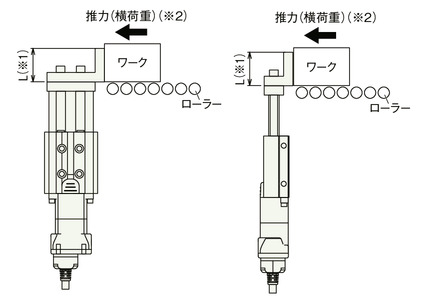

(*1) กรุณาใช้ภายในขอบเขต L ขนาด 50 มม.
(*2) สำหรับ "น้ำหนักบรรทุกด้านข้างที่ยอมรับ" กรุณาใช้แรงขับจากสายพานลำเลียง และอื่น ๆ ที่ต่ำกว่า
| สโตรค | 10 | 20 | 30 |
|---|---|---|---|
| น้ำหนักบรรทุกที่ยอมรับ (N) | 7.2 | 7.7 | 6.9 |
