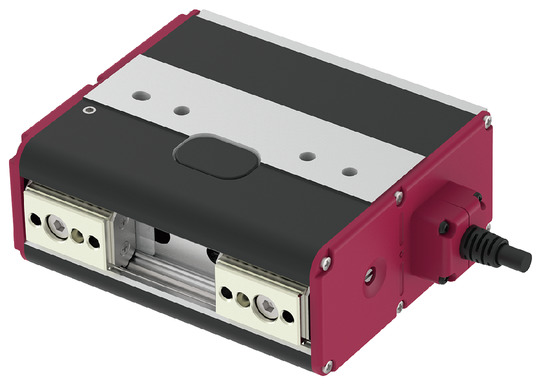

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | |
|---|---|---|
| Lead | Lead สกรูสี่เหลี่ยมคางหมู (มม.) | 1.5 |
| อัตราส่วนการลดความเร็วของ Pulley | 1.25 | |
| การเคลื่อนที่แบบจับยึด | แรงจับยึดสูงสุด (N) (ทั้งสองด้าน) | 100 |
| ความเร็วเมื่อจับยึด (มม./วินาที) (ด้านเดียว) | 5 | |
| การเคลื่อนที่แบบเข้าใกล้ | ความเร็วสูงสุด (มม. / วินาที) (ด้านเดียว) | 90 |
| ความเร็วต่ำสุด (มม. / วินาที) (ด้านเดียว) | 5 | |
| พิกัดความเร็วเร่ง/ลด (G) (ด้านเดียว) | 0.3 | |
| ความเร็วเร่ง/ลดสูงสุด (G) (ด้านเดียว) | 0.3 | |
| เบรก | ข้อมูลจำเพาะของเบรก | － |
| แรงยึดเบรก (N) | － | |
| สโตรค | สโตรคต่ำสุด (มม.) (ด้านเดียว)\ | 15 |
| สโตรคสูงสุด (มม.) (ด้านเดียว) | 15 | |
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | ไทม์มิ่งเบลท์ + สกรูเลื่อนสี่เหลี่ยมคางหมูซ้ายขวา |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ） |
| Backlash (ด้านเดียว) | ไม่เกิน 0.15 มม. |
| ลิเนียร์ไกด์ | ไกด์แบบจำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma ： 3.60 N･m |
| Mb ： 3.60 N･m | |
| Mc ： 10.2 N･m | |
| น้ำหนักที่ยอมรับในทิศทางแนวตั้ง (หมายเหตุ 7) | 598N |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ (□28) (ความจุไฟฟ้า: สูงสุด 2A) |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 16384 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 7) กรณีที่ใช้ด้วยน้ำหนักที่เกินค่าข้างต้น อาจเป็นสาเหตุทำให้อายุการใช้งานสั้นลงและทำให้เกิดความเสียหายได้
ทิศทางโมเมนต์รุ่นสไลด์
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) ความเร็วในการเปิด/ปิดสูงสุดของ "สเปคหลัก" ระบุค่าความเร็วในการทำงานของด้านใดด้านหนึ่ง ความเร็วในการทำงานสัมพัทธ์เพิ่มขึ้นเป็นสองเท่า (2) แรงจับยึดสูงสุดของ "สเปคหลัก" คือค่ารวมของแรงจับยึดของกรงเล็บ (Finger) ทั้งสองเมื่อระยะจุดจับยึดเป็น 0 และระยะยื่น (Overhang) เป็น 0 สำหรับน้ำหนักของชิ้นงานที่ขนย้ายได้จริง โปรดดูที่ "การตรวจสอบระยะห่างของจุดจับยึด" (3) ต้องแน่ใจว่ามีการใช้การกดเมื่อจับยึดชิ้นงาน (4) กลไก Self-log จะรักษาแรงยึดจับชิ้นงาน แม้ในขณะปิดเครื่องก็ตาม (แต่ไม่รับประกันว่าจะไม่เกิดความผิดพลาด ) หากต้องการถอดชิ้นงานที่ถูกจับเมื่อปิดเครื่อง ให้หมุนสกรูเปิดปิดที่ด้านข้างหรือถอด Finger Attachment ออกและถอดชิ้นงาน |
ภาพร่างแสดงขนาด
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(หมายเหตุ) โดยมาตรฐานแล้วด้านเปิดคือจุดเริ่มต้น กรุณาระบุตัวเลือกเสริม (รุ่น: NM) หากต้องการให้เริ่มต้นการใช้งานจากการปิด
(หมายเหตุ) กรุณายึดเคเบิลให้แน่นเพื่อไม่ให้ส่วนฐานของเคเบิลขยับ
(หมายเหตุ) การดึงแอคชูเอเตอร์เคเบิลจะดึงออกทางด้านหลังตามมาตรฐาน แต่สามารถเปลี่ยนเป็นแบบทางใดทางหนึ่งใน 4 ทิศทางได้ด้วยอุปกรณ์เสริม
น้ำหนักแยกตามสโตรค
| รายการ | เนื้อหา |
|---|---|
| น้ำหนักมวลสาร | 0.53 กก. |

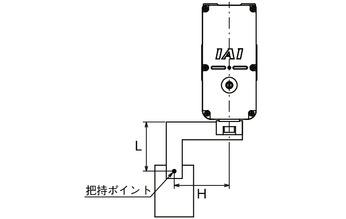

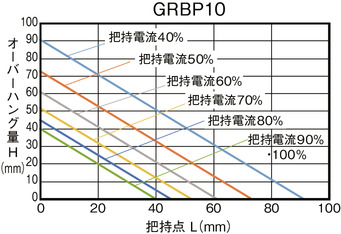

ตรวจสอบระยะห่างของจุดจับยึด
โปรดใช้งานโดยกำหนดะยะห่าง (L, H) จากด้านที่ติดตั้งกรงจับ (Finger) ไปยังจุดจับยึดให้อยู่ในช่วงของกราฟ
(หมายเหตุ) หากเกินช่วงที่จำกัดไว้นี้ โมเมนต์ที่มากเกินจะกระทบกับจุดแกว่งของกรงจับ (Finger) และกลไกภายใน ซึ่งอาจส่งผลเสียต่ออายุการใช้งาน
แรงจับยึด

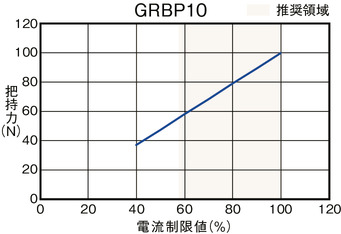

■ แผนภาพแสดงความสัมพันธ์ระหว่างแรงจับยึดกับค่าขีดจำกัดของกระแส
(หมายเหตุ) แสดงค่ารวมของกรงจับ (Finger) ทั้งสองเมื่อระยะจุดจับยึด (L, H) เป็น 0
(หมายเหตุ) เป็นเพียงตัวเลขโดยประมาณ มีความผันแปรประมาณ 0-60% โดยเฉพาะอย่างยิ่ง เมื่อมีการกำหนดค่าขีดจำกัดของกระแสเกินช่วงที่แนะนำ (ส่วนที่ระบายสีในกราฟ) จะยิ่งทำให้เกิดความผันผวนมากขึ้น
(หมายเหตุ) กรณีของการจับ (การกด) ความเร็วจะคงที่ที่ 5 มม./วินาที

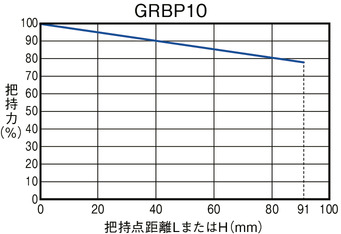

■ ระยะจุดจับยึดและแรงจับโดยประมาณ
(หมายเหตุ) แสดงแรงจับยึดซึ่งขึ้นอยู่กับตำแหน่งที่ขยายเมื่อแรงจับสูงสุดคือ 100% ผลลัพธ์อาจแตกต่างกันไปขึ้นอยู่กับความแข็งแกร่งของอุปกรณ์ติดตั้งที่มากับกรงจับ (Finger)
