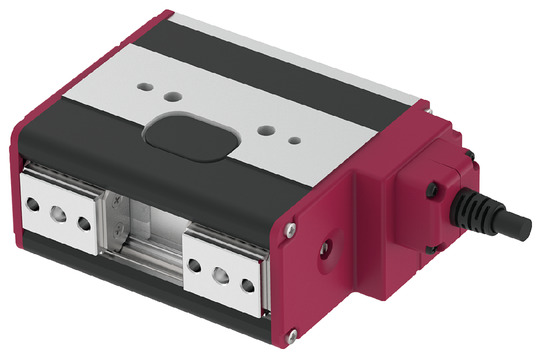

EC-GRBP8

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ข้อมูลจำเพาะที่สำคัญ

รายการเนื้อหา
LeadLead สกรูสี่เหลี่ยมคางหมู (มม.)1.5
อัตราส่วนการลดความเร็วของ Pulley1.43
การเคลื่อนที่แบบจับยึดแรงจับยึดสูงสุด (N) (ทั้งสองด้าน)36
ความเร็วเมื่อจับยึด (มม./วินาที) (ด้านเดียว)5
การเคลื่อนที่แบบเข้าใกล้ความเร็วสูงสุด (มม. / วินาที) (ด้านเดียว)52.5
ความเร็วต่ำสุด (มม. / วินาที) (ด้านเดียว)5
พิกัดความเร็วเร่ง/ลด (G) (ด้านเดียว)0.3
ความเร็วเร่ง/ลดสูงสุด (G) (ด้านเดียว)0.3
เบรกข้อมูลจำเพาะของเบรก－
แรงยึดเบรก (N)－
สโตรคสโตรคต่ำสุด (มม.) (ด้านเดียว)\10
สโตรคสูงสุด (มม.) (ด้านเดียว)10

รายการเนื้อหา
รูปแบบการขับเคลื่อนไทม์มิ่งเบลท์ + สกรูเลื่อนสี่เหลี่ยมคางหมูซ้ายขวา
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.05 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
Backlash (ด้านเดียว)ไม่เกิน 0.15 มม.
ลิเนียร์ไกด์ไกด์แบบจำกัด
โมเมนต์ที่ยอมรับได้แบบสถิตMa ： 2.61 N･m
Mb ： 2.61 N･m
Mc ： 8.50 N･m
น้ำหนักที่ยอมรับในทิศทางแนวตั้ง (หมายเหตุ 7)　398N
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกันIP20
ทนการสั่นสะเทือน - ทนการกระแทก4.9m/s2
มาตรฐานซึ่งรองรับในต่างประเทศCE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์พัลส์มอเตอร์ (□20) (ความจุไฟฟ้า: สูงสุด 1.25A)
ชนิดเอนโค้ดเดอร์ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์16384 pulse/rev
ระยะเวลาจัดส่งระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 7) กรณีที่ใช้ด้วยน้ำหนักที่เกินค่าข้างต้น อาจเป็นสาเหตุทำให้อายุการใช้งานสั้นลงและทำให้เกิดความเสียหายได้

ทิศทางโมเมนต์รุ่นสไลด์

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ความเร็วในการเปิด/ปิดสูงสุดของ "สเปคหลัก" ระบุค่าความเร็วในการทำงานของด้านใดด้านหนึ่ง ความเร็วในการทำงานสัมพัทธ์เพิ่มขึ้นเป็นสองเท่า
(2) แรงจับยึดสูงสุดของ "สเปคหลัก" คือค่ารวมของแรงจับยึดของกรงเล็บ (Finger) ทั้งสองเมื่อระยะจุดจับยึดเป็น 0 และระยะยื่น (Overhang) เป็น 0 สำหรับน้ำหนักของชิ้นงานที่ขนย้ายได้จริง โปรดดูที่ "การตรวจสอบระยะห่างของจุดจับยึด"
(3) ต้องแน่ใจว่ามีการใช้การกดเมื่อจับยึดชิ้นงาน
(4) กลไก Self-log จะรักษาแรงยึดจับชิ้นงาน แม้ในขณะปิดเครื่องก็ตาม (แต่ไม่รับประกันว่าจะไม่เกิดความผิดพลาด ) หากต้องการถอดชิ้นงานที่ถูกจับเมื่อปิดเครื่อง ให้หมุนสกรูเปิดปิดที่ด้านข้างหรือถอด Finger Attachment ออกและถอดชิ้นงาน

กลับหน้าบนสุด

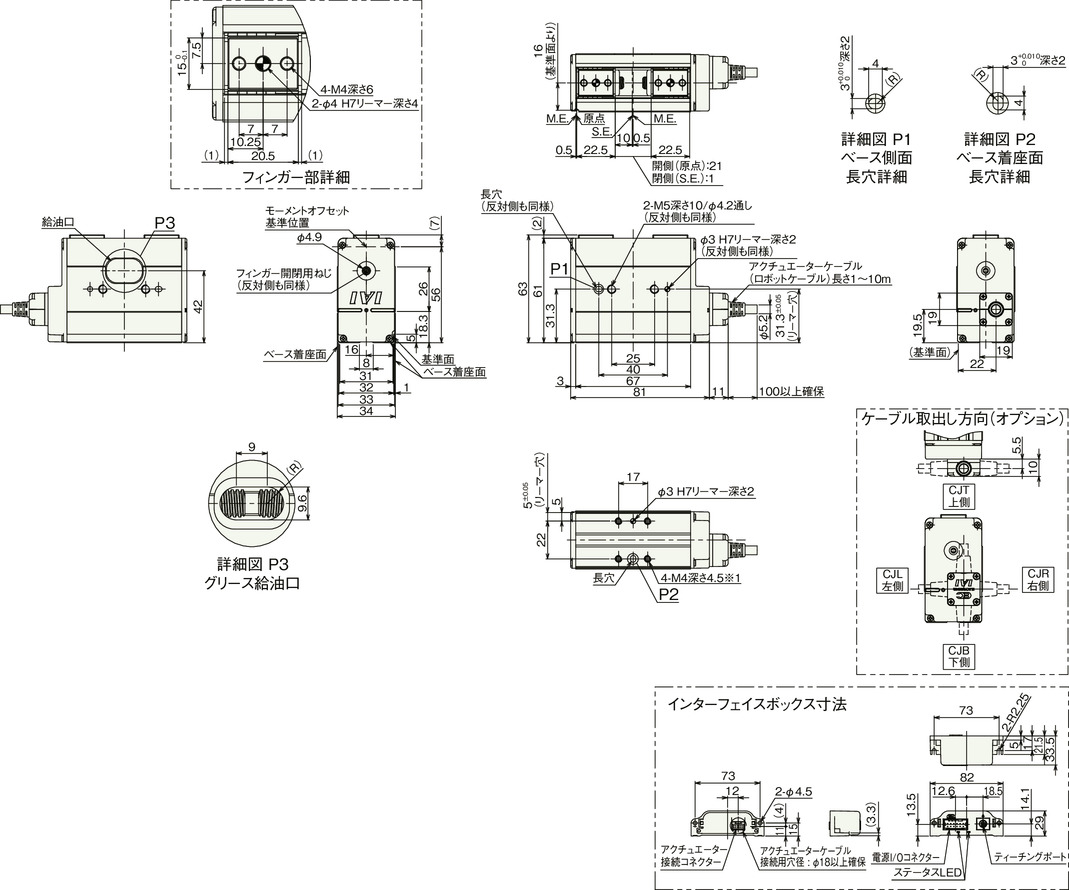

ภาพร่างแสดงขนาด

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

*1 อุดด้วยชุดสกรูเพื่อป้องกันไม่ให้สิ่งแปลกปลอมเข้า กรณีที่ใช้เป็นพื้นผิวติดตั้งกรุณาถอดออก

　เนื่องจากหากสลักเกลียวลึกกว่าความลึกที่แสดงในภาพ อาจจะรบกวนชิ้นส่วนภายใน กรุณาระมัดระวังเรื่องความยาวของสลักเกลียวที่ใช้

(หมายเหตุ) โดยมาตรฐานแล้วด้านเปิดคือจุดเริ่มต้น กรุณาระบุตัวเลือกเสริม (รุ่น: NM) หากต้องการให้เริ่มต้นการใช้งานจากการปิด

(หมายเหตุ) กรุณายึดเคเบิลให้แน่นเพื่อไม่ให้ส่วนฐานของเคเบิลขยับ

(หมายเหตุ) การดึงแอคชูเอเตอร์เคเบิลจะดึงออกทางด้านหลังตามมาตรฐาน แต่สามารถเปลี่ยนเป็นแบบทางใดทางหนึ่งใน 4 ทิศทางได้ด้วยอุปกรณ์เสริม

น้ำหนักแยกตามสโตรค

รายการเนื้อหา
น้ำหนักมวลสาร0.31 กก.

ตรวจสอบระยะห่างของจุดจับยึด

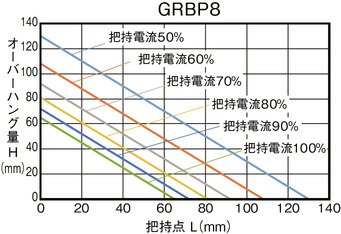

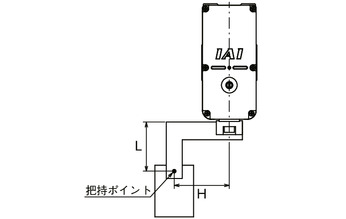

โปรดใช้งานโดยกำหนดะยะห่าง (L, H) จากด้านที่ติดตั้งกรงจับ (Finger) ไปยังจุดจับยึดให้อยู่ในช่วงของกราฟ

(หมายเหตุ) หากเกินช่วงที่จำกัดไว้นี้ โมเมนต์ที่มากเกินจะกระทบกับจุดแกว่งของกรงจับ (Finger) และกลไกภายใน ซึ่งอาจส่งผลเสียต่ออายุการใช้งาน

แรงจับยึด

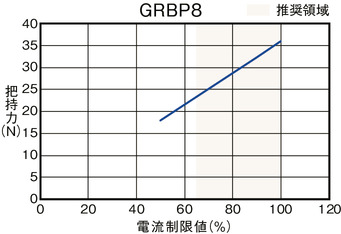

■ แผนภาพแสดงความสัมพันธ์ระหว่างแรงจับยึดกับค่าขีดจำกัดของกระแส

(หมายเหตุ) แสดงค่ารวมของกรงจับ (Finger) ทั้งสองเมื่อระยะจุดจับยึด (L, H) เป็น 0

(หมายเหตุ) เป็นเพียงตัวเลขโดยประมาณ มีความผันแปรประมาณ 0-60% โดยเฉพาะอย่างยิ่ง เมื่อมีการกำหนดค่าขีดจำกัดของกระแสเกินช่วงที่แนะนำ (ส่วนที่ระบายสีในกราฟ) จะยิ่งทำให้เกิดความผันผวนมากขึ้น

(หมายเหตุ) กรณีของการจับ (การกด) ความเร็วจะคงที่ที่ 5 มม./วินาที

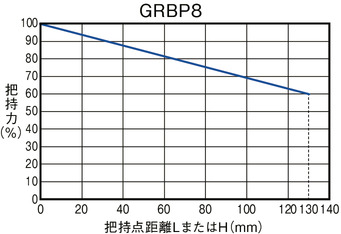

■ ระยะจุดจับยึดและแรงจับโดยประมาณ

(หมายเหตุ) แสดงแรงจับยึดซึ่งขึ้นอยู่กับตำแหน่งที่ขยายเมื่อแรงจับสูงสุดคือ 100% ผลลัพธ์อาจแตกต่างกันไปขึ้นอยู่กับความแข็งแกร่งของอุปกรณ์ติดตั้งที่มากับกรงจับ (Finger)
