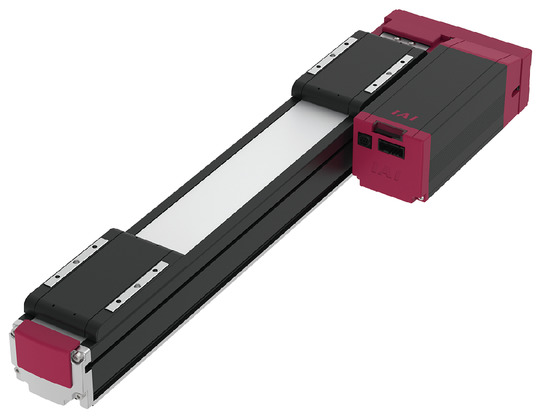

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)
ข้อมูลจำเพาะที่สำคัญ
รายการ | เนื้อหา | ||
---|---|---|---|
อัตราส่วนการลดความเร็ว | M | L | |
Lead | Ball screw lead (มม.) | 4 | 4 |
อัตราส่วนการลดความเร็วของ Pulley | 1.00 | 1.50 | |
การเคลื่อนที่แบบจับยึด | แรงจับยึดสูงสุด (N) (ทั้งสองด้าน) | 1094 | 1641 |
ความเร็วเมื่อจับยึด (มม./วินาที) (ด้านเดียว) | 20 | 20 | |
การเคลื่อนที่แบบเข้าใกล้ | ความเร็วสูงสุด (มม. / วินาที) (ด้านเดียว) | 175 | 117 |
ความเร็วต่ำสุด (มม. / วินาที) (ด้านเดียว) | 10 | 10 | |
พิกัดความเร็วเร่ง/ลด (G) (ด้านเดียว) | 0.3 | 0.3 | |
ความเร็วเร่ง/ลดสูงสุด (G) (ด้านเดียว) | 1 | 1 | |
เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |
แรงยึดเบรก (N) (ทั้งสองด้าน) | 785 | 1178 | |
สโตรค | สโตรคต่ำสุด (มม.) (ด้านเดียว)\ | 105 | 105 |
สโตรคสูงสุด (มม.) (ด้านเดียว) | 130 | 130 |
รายการ | เนื้อหา |
---|---|
รูปแบบการขับเคลื่อน | บอลสกรูซ้ายขวา φ12มม. แบบรีด C10 |
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.02 มม. |
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ) |
Backlash (ด้านเดียว) | ไม่เกิน 0.03 มม. |
ฐาน | วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T5) ชุบเคลือบผิวอะลูมิเนียมดำ |
ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
โมเมนต์ที่ยอมรับได้แบบสถิต | Ma : 79.7 N・m |
Mb : 114.0 N・m | |
Mc : 157.0 N・m | |
โหลดในแนวตั้งที่ยอมรับได้ (หมายเหตุ 6) | 2330N |
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
ระดับการป้องกัน | IP20 |
ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
ชนิดมอเตอร์ | พัลส์มอเตอร์ (□56) (ความจุไฟฟ้า: สูงสุด 4.2A) |
ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 6) หากใช้กับโหลดที่มากเกินค่าข้างต้น อาจทำให้อายุการใช้งานสั้นลงหรือเกิดความเสียหายได้
ทิศทางโมเมนต์รุ่นสไลด์
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
(1) ความเร็วในการเปิด/ปิดสูงสุดของ "สเปคหลัก" ระบุค่าความเร็วในการทำงานของด้านใดด้านหนึ่ง ความเร็วในการทำงานสัมพัทธ์เพิ่มขึ้นเป็นสองเท่า (2) แรงจับยึดสูงสุดของ "สเปคหลัก" คือค่ารวมของแรงจับยึดของกรงเล็บ (Finger) ทั้งสองเมื่อระยะจุดจับยึดเป็น 0 และระยะยื่น (Overhang) เป็น 0 สำหรับน้ำหนักของชิ้นงานที่ขนย้ายได้จริง โปรดดูที่ "การตรวจสอบระยะห่างของจุดจับยึด" (3) ต้องแน่ใจว่ามีการใช้การกดเมื่อจับยึดชิ้นงาน (4) ต้องจำกัด Duty cycle ตามอุณหภูมิแวดล้อมในการทำงาน สำหรับรายละเอียด กรุณาดูหน้า 1-326 (5) โปรดระมัดระวังตามรูปแบบการติดตั้ง กรุณาดูรายละเอียดหน้า 1-307 (6) รุ่นนี้ไม่มีกลไก Self-log กรณีที่จำเป็นต้องใช้กลไกเบรก กรุณาเลือกอุปกรณ์เสริมเบรก ด้วยการใช้ฟังก์ชันปิดเซอร์โวอัตโนมัติ จะสามารถรักษาแรงยึดจับได้หลังจากปิดเครื่องแล้ว จนกว่าจะมีการใช้เบรก (แต่ไม่รับประกันว่าจะไม่เกิดความผิดพลาด ) (7) "การตั้งค่าการประหยัดพลังงาน" ของคอนโทรลเลอร์จะถูกปิดใช้งานอยู่เสมอ |

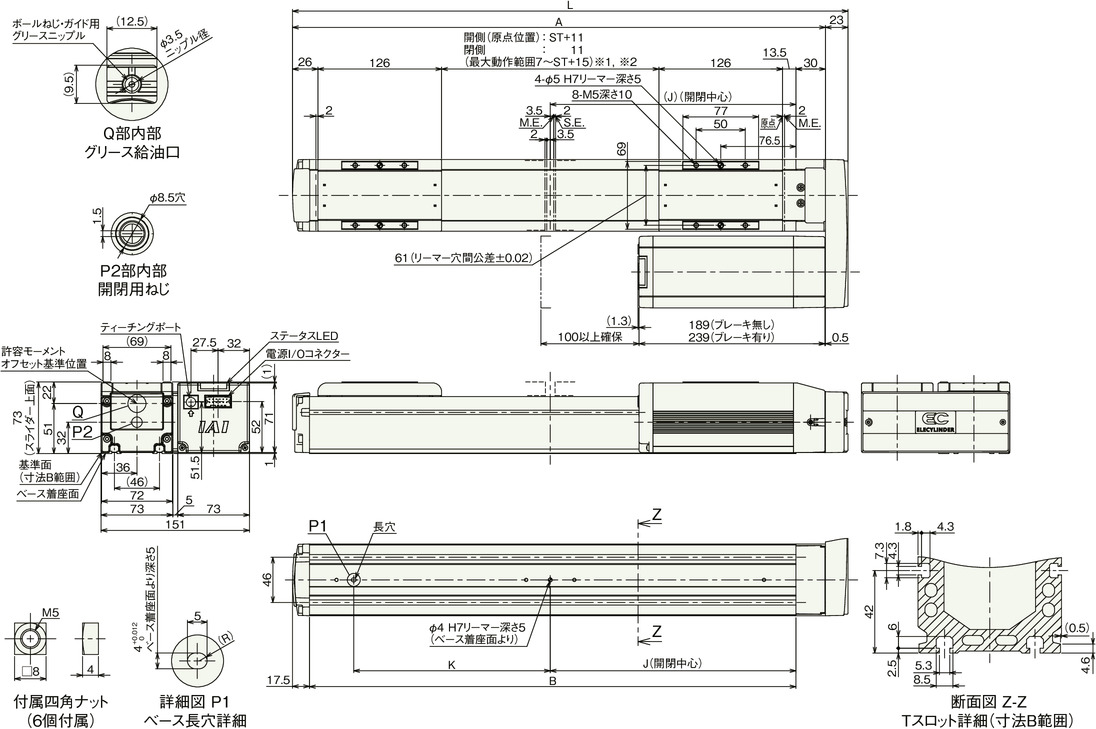

ภาพร่างแสดงขนาด
ST: สโตรค
M.E.: จุดสิ้นสุดเมคานิคัล
S.E.: จุดสิ้นสุดสโตรค
*1 เมื่อกลับถึงจุดเริ่มต้น สไลเดอร์ทั้งสองจะเคลื่อนไปที่ M.E. ดังนั้น โปรดระวังการชนกับวัตถุโดยรอบ
*2 ตัวสไลด์เลื่อนทั้งสองจะเลื่อนไปในทิศทางตรงกันข้ามพร้อมกัน
(หมายเหตุ) โดยมาตรฐานแล้วด้านเปิดคือจุดเริ่มต้น กรุณาระบุตัวเลือกเสริม (รุ่น: NM) หากต้องการให้เริ่มต้นการใช้งานจากการปิด
(หมายเหตุ) ตัวยึดน็อต (6 อัน) ติดอยู่กับน็อตสี่เหลี่ยม
(หมายเหตุ) รูปภาพด้านล่างเป็นกรณีใช้สเปคมอเตอร์หมุนกลับทางซ้าย (ML)
ขนาดแยกตามสโตรค
สโตรค | 210 | 260 |
---|---|---|
L | 565.5 | 615.5 |
A | 542.5 | 592.5 |
B | 495 | 545 |
J | 250 | 275 |
K | 200 | 225 |
น้ำหนักแยกตามสโตรค
สโตรค | 210 | 260 | ||
---|---|---|---|---|
น้ำหนัก (กก.) | GRST7M | ไม่มีเบรก | 6.5 | 6.7 |
มีเบรก | 6.7 | 6.9 | ||
GRST7L | ไม่มีเบรก | 6.5 | 6.7 | |
มีเบรก | 6.7 | 6.9 |

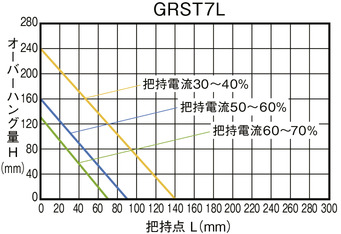

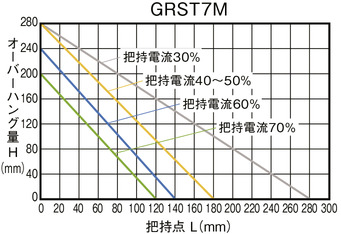

ตรวจสอบระยะห่างของจุดจับยึด
โปรดใช้งานโดยกำหนดะยะห่าง (L, H) จากด้านที่ติดตั้งกรงจับ (Finger) ไปยังจุดจับยึดให้อยู่ในช่วงของกราฟ
(หมายเหตุ) หากเกินช่วงที่จำกัดไว้นี้ โมเมนต์ที่มากเกินจะกระทบกับจุดแกว่งของกรงจับ (Finger) และกลไกภายใน ซึ่งอาจส่งผลเสียต่ออายุการใช้งาน
แรงจับยึด

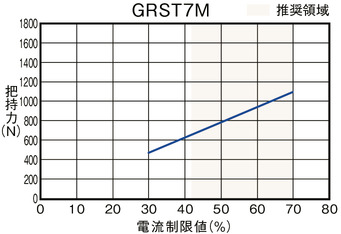

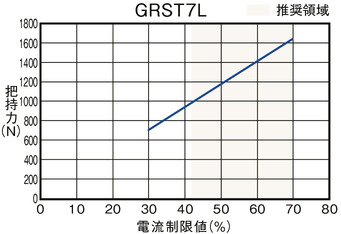

■ แผนภาพแสดงความสัมพันธ์ระหว่างแรงจับยึดกับค่าขีดจำกัดของกระแส
(หมายเหตุ) แสดงค่ารวมของกรงจับ (Finger) ทั้งสองเมื่อระยะจุดจับยึด (L, H) เป็น 0
(หมายเหตุ) เป็นเพียงตัวเลขโดยประมาณ มีความผันแปรประมาณ 0-60% โดยเฉพาะอย่างยิ่ง เมื่อมีการกำหนดค่าขีดจำกัดของกระแสเกินช่วงที่แนะนำ (ส่วนที่ระบายสีในกราฟ) จะยิ่งทำให้เกิดความผันผวนมากขึ้น
(หมายเหตุ) กรณีที่จับ (ดัน) ความเร็วคือ 20 มม./วินาที หาก Approach Speed น้อยกว่าหรือเท่ากับ 20 มม./วินาที การจับจะดำเนินการที่ Approach Speed นั้นๆ

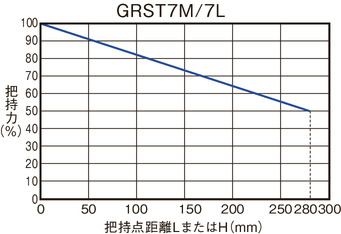

■ ระยะจุดจับยึดและแรงจับโดยประมาณ
(หมายเหตุ) แสดงแรงจับยึดซึ่งขึ้นอยู่กับตำแหน่งที่ขยายเมื่อแรงจับสูงสุดคือ 100% ผลลัพธ์อาจแตกต่างกันไปขึ้นอยู่กับความแข็งแกร่งของอุปกรณ์ติดตั้งที่มากับกรงจับ (Finger)
