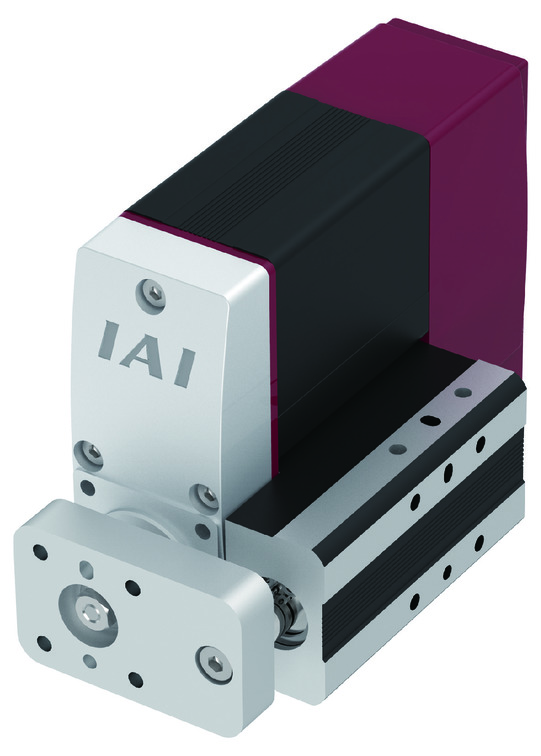

(ข้อควรระวัง) รูปข้างบนคือสเปคที่ประกอบด้านขวา (GT2)
ข้อมูลจำเพาะที่สำคัญ
รายการ | เนื้อหา | ||||
---|---|---|---|---|---|
Lead | Ball screw lead (มม.) | 6 | 4 | 2 | |
แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 2.5 | 4 | 8 |
ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 300 | 200 | 100 | |
ความเร็วต่ำสุด (มม./วินาที) | 7.5 | 5 | 2.5 | ||
พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 0.3 | ||
แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 1 | 1.5 | 2.5 |
ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 300 | 200 | 100 | |
ความเร็วต่ำสุด (มม./วินาที) | 7.5 | 5 | 2.5 | ||
พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
ความเร็วเร่ง-ลดสูงสุด (G) | 0.5 | 0.5 | 0.3 | ||
การกด | แรงขับสูงสุด ณ ขณะกด (N) | 30 | 45 | 90 | |
ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 20 | ||
เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |||
แรง Hold ของเบรก (kgf) | 1 | 1.5 | 2.5 | ||
สโตรค | สโตรคต่ำสุด (มม.) | 30 | 30 | 30 | |
สโตรคสูงสุด (มม.) | 50 | 50 | 50 | ||
ระยะ Pitch ของสโตรค (มม.) | 20 | 20 | 20 |
รายการ | เนื้อหา |
---|---|
รูปแบบการขับเคลื่อน | บอลสกรู φ6 มม. แบบรีด (Rolled) C10 |
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.05 มม. |
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | (แสดงสัญลักษณ์ไม่ได้เพราะไม่มีฟังก์ชั่นกำหนดตำแหน่งระหว่างจุด 2 จุด) |
ความแม่นยำในการหมุนของก้าน (Rod) | - |
อายุการใช้งานเคลื่อนที่ | 5000 กม. หรือ 50 ล้านไป-กลับ |
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
ระดับการป้องกัน | IP20 |
ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
ชนิดมอเตอร์ | พัลส์มอเตอร์ |
ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก.
ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
---|---|---|---|---|---|---|
ความเร็ว | ความเร็วเร่ง (G) | |||||
(มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 |
0 | 2.5 | 2.5 | 1.5 | 1.5 | 1 | 1 |
300 | 2.5 | 2.5 | 1.5 | 1.5 | 1 | 1 |
ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
---|---|---|---|---|---|---|
ความเร็ว | ความเร็วเร่ง (G) | |||||
(มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 |
0 | 4 | 4 | 2 | 2 | 1.5 | 1.5 |
200 | 4 | 4 | 2 | 2 | 1.5 | 1.5 |
ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
---|---|---|
ความเร็ว | ความเร็วเร่ง (G) | |
(มม./วินาที) | 0.3 | 0.3 |
0 | 8 | 2.5 |
100 | 8 | 2.5 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
ระยะ Lead (มม.) | 30 (มม.) | 50 (มม.) |
---|---|---|
6 | 300 | |
4 | 200 | |
2 | 100 |

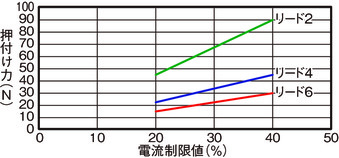

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

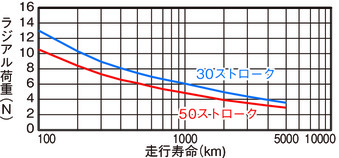

โหลดเรเดียลและอายุการใช้งานเคลื่อนที่
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน รายละเอียดคอนโทรลเลอร์บรรจุภายใน โปรดดูที่หน้า 285
ข้อควรระวังในการเลือก
(1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด (2) น้ำหนักเคลื่อนย้ายในแนวนอน เป็นค่าตัวเลขกรณีที่ใช้ไกด์ร่วมกันเพื่อไม่ให้เกิดโหลดเรเดียลและโหลดโมเมนต์ กรณีไม่ติดตั้งไกด์ โปรดดู "โหลดเรเดียลและอายุการใช้งานเคลื่อนที่" (3) กรณีใช้งานแบบกด โปรดดูที่ "ภาพแสดงความสัมพันธ์ระหว่างแรงกดกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดดูข้อควรระวังที่หน้า 396 (4) ทิศทางการประกอบไกด์ จะต้องเลือกสัญลักษณ์อ็อปชั่นจากตารางราคาอ็อปชั่นด้านล่าง (5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง โปรดดูรายละเอียดที่หน้า 379 |
มาตรฐานต่างประเทศ

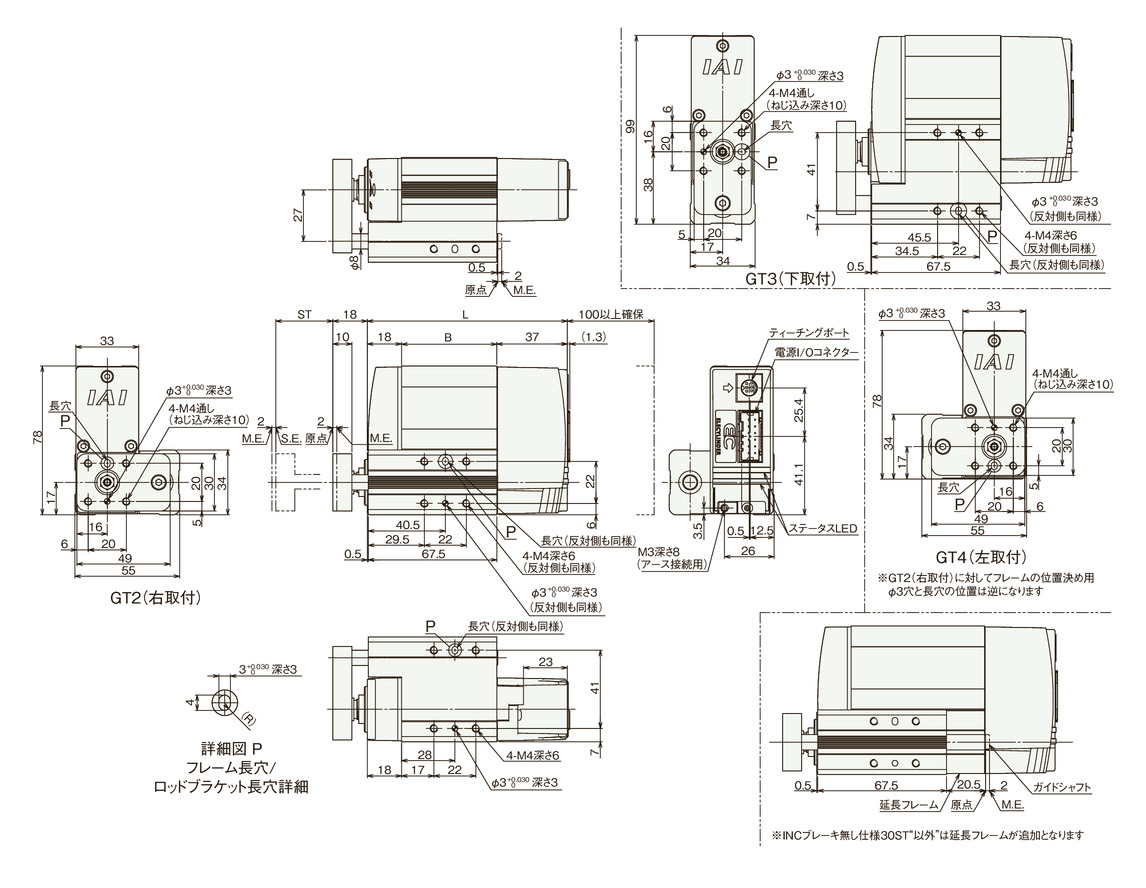

ภาพร่างแสดงขนาด
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(ข้อควรระวัง) กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
ขนาดแยกตามสโตรค
ชนิดเอนโค้ดเดอร์ | แบบเพิ่มค่า (Incremental) | ไร้แบตเตอรี่แบบสัมบูรณ์ | |||
---|---|---|---|---|---|
สโตรค | 30 | 50 | 30 | 50 | |
L | ไม่มีเบรก | 105 | 125 | 125 | 125 |
มีเบรก | 135 | 135 | 155 | 155 | |
B | ไม่มีเบรก | 50 | 70 | 70 | 70 |
มีเบรก | 80 | 80 | 100 | 100 |
น้ำหนักแยกตามสโตรค
ชนิดเอนโค้ดเดอร์ | แบบเพิ่มค่า (Incremental) | ไร้แบตเตอรี่แบบสัมบูรณ์ | |||
---|---|---|---|---|---|
สโตรค | 30 | 50 | 30 | 50 | |
น้ำหนัก (กก.) | ไม่มีเบรก | 0.7 | 0.7 | 0.7 | 0.7 |
มีเบรก | 0.8 | 0.8 | 0.9 | 0.9 |
