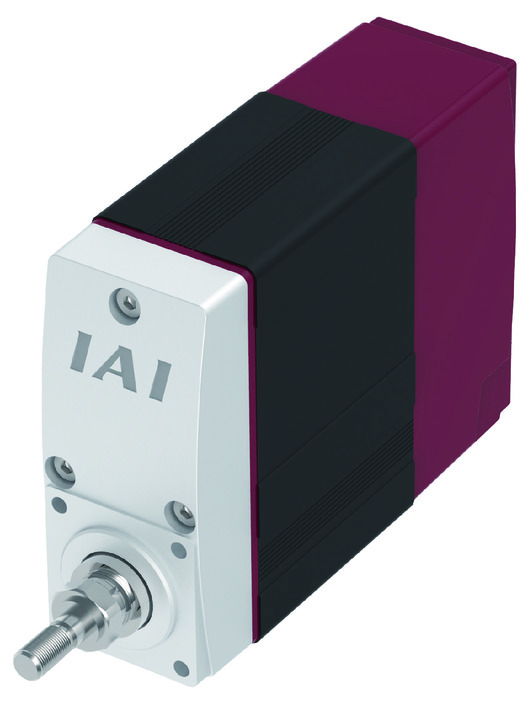

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||||
|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 6 | 4 | 2 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 2.5 | 4 | 8 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 300 | 200 | 100 | |
| ความเร็วต่ำสุด (มม./วินาที) | 7.5 | 5 | 2.5 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 0.3 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 1 | 1.5 | 2.5 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 300 | 200 | 100 | |
| ความเร็วต่ำสุด (มม./วินาที) | 7.5 | 5 | 2.5 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.5 | 0.5 | 0.3 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 30 | 45 | 90 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |||
| แรง Hold ของเบรก (kgf) | 1 | 1.5 | 2.5 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 30 | 30 | 30 | |
| สโตรคสูงสุด (มม.) | 50 | 50 | 50 | ||
| ระยะ Pitch ของสโตรค (มม.) | 20 | 20 | 20 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ6 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | (แสดงสัญลักษณ์ไม่ได้เพราะไม่มีฟังก์ชั่นกำหนดตำแหน่งระหว่างจุด 2 จุด) |
| ความแม่นยำในการหมุนของก้าน (Rod) | － |
| อายุการใช้งานเคลื่อนที่ | 5000 กม. หรือ 50 ล้านไป-กลับ |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก.
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 |
| 0 | 2.5 | 2.5 | 1.5 | 1.5 | 1 | 1 |
| 300 | 2.5 | 2.5 | 1.5 | 1.5 | 1 | 1 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 |
| 0 | 4 | 4 | 2 | 2 | 1.5 | 1.5 |
| 200 | 4 | 4 | 2 | 2 | 1.5 | 1.5 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 8 | 2.5 |
| 100 | 8 | 2.5 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | 30 (มม.) | 50 (มม.) |
|---|---|---|
| 6 | 300 | |
| 4 | 200 | |
| 2 | 100 | |

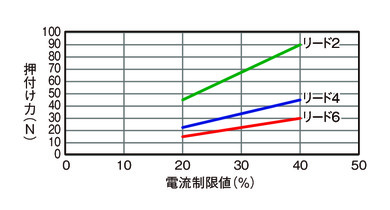

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน รายละเอียดคอนโทรลเลอร์บรรจุภายใน โปรดดูที่หน้า 285
ข้อควรระวังในการเลือก
 | (1) เนื่องจากไม่มีกลไกการหยุดสกรูป้อน (Feed screw) ตอนใช้งานโปรดเพิ่มกลไกหยุดหมุน เช่น ไกด์ที่ปลายสกรูป้อน (Feed screw) (หากไม่มีตัวหยุดการหมุน สกรูนำจะหมุนทำให้เคลื่อนที่ไปหน้า-หลังไม่ได้) และตอนที่เชื่อมกลไกหยุดการหมุนเข้ากับก้าน (Rod) โปรดอย่าใช้ Floating Joint ต่างๆ วิธีการประกอบโปรดดูเงื่อนไขที่หน้า 388 (2) น้ำหนักขนย้ายของ [สเปคหลัก] แสดงไว้ด้วยค่าสูงสุด (3) น้ำหนักขนย้ายในแนวนอน หมายถึง กรณีที่มีการใช้ไกด์จากภายนอกร่วม โปรดอย่าให้มีแรงจากภายนอกมากระทำ นอกเหนือไปจากแรงในทิศทางเคลื่อนที่ไปข้างหน้าของก้าน (Rod) (4) กรณีใช้งานแบบกด โปรดดูที่ "ภาพแสดงความสัมพันธ์ระหว่างแรงกดกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดดูข้อควรระวังที่หน้า 396 (5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง โปรดดูรายละเอียดที่หน้า 379 |
มาตรฐานต่างประเทศ

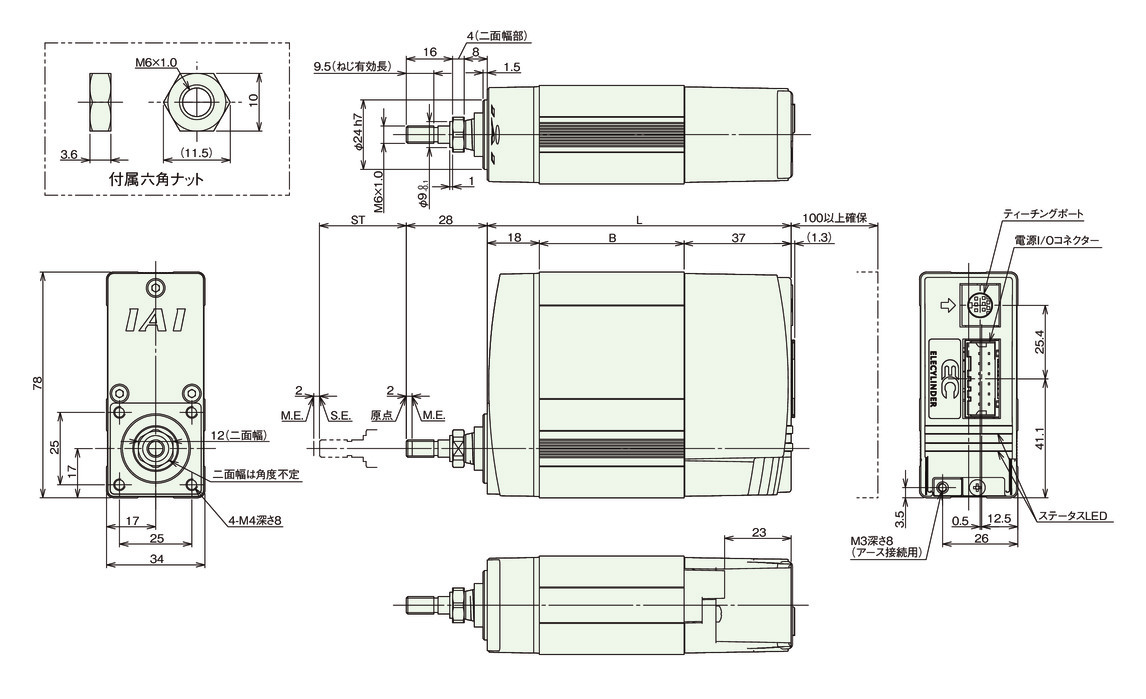

ภาพร่างแสดงขนาด
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(ข้อควรระวัง) กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
ขนาดแยกตามสโตรค
| ชนิดเอนโค้ดเดอร์ | แบบเพิ่มค่า (Incremental) | ไร้แบตเตอรี่แบบสัมบูรณ์ | |||
|---|---|---|---|---|---|
| สโตรค | 30 | 50 | 30 | 50 | |
| L | ไม่มีเบรก | 105 | 125 | 125 | 125 |
| มีเบรก | 135 | 135 | 155 | 155 | |
| B | ไม่มีเบรก | 50 | 70 | 70 | 70 |
| มีเบรก | 80 | 80 | 100 | 100 | |
น้ำหนักแยกตามสโตรค
| ชนิดเอนโค้ดเดอร์ | แบบเพิ่มค่า (Incremental) | ไร้แบตเตอรี่แบบสัมบูรณ์ | |||
|---|---|---|---|---|---|
| สโตรค | 30 | 50 | 30 | 50 | |
| น้ำหนัก (กก.) | ไม่มีเบรก | 0.5 | 0.6 | 0.6 | 0.6 |
| มีเบรก | 0.7 | 0.7 | 0.7 | 0.7 | |
