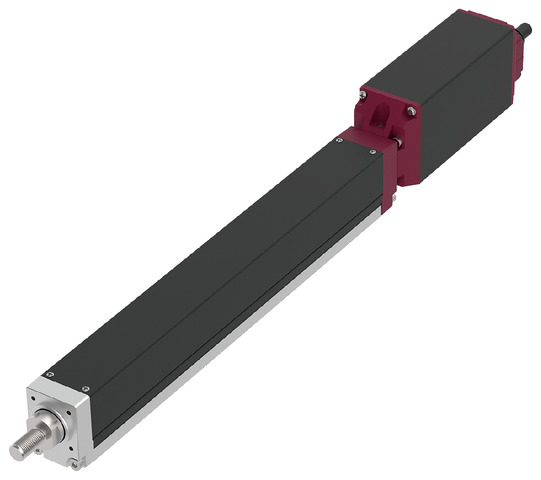

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
(ข้อควรระวัง) ภาพด้านบนนี้เป็นภาพที่ติดตั้งมอเตอร์จากด้านบน (MOT)
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||||
|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 6 | 4 | 2 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 1 | 2 | 4 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 300 | 200 | 100 | |
| ความเร็วต่ำสุด (มม./วินาที) | 8 | 5 | 3 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.3 | 0.3 | 0.3 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.325 | 0.625 | 1.25 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 300 | 200 | 100 | |
| ความเร็วต่ำสุด (มม./วินาที) | 8 | 5 | 3 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.3 | 0.3 | 0.3 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 15 | 23 | 47 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 5 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |||
| แรง Hold ของเบรก (kgf) | 0.325 | 0.625 | 1.25 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 25 | 25 | 25 | |
| สโตรคสูงสุด (มม.) | 300 | 300 | 300 | ||
| ระยะพิทช์ (มม.) (25 - 100ST) | 25 | 25 | 25 | ||
| ระยะพิทช์ (มม.) (100 - 300ST) | 50 | 50 | 50 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรูขนาด φ6 มม. แบบรีด C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.02 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ） |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| ก้าน (Rod) | วัสดุ φ12 มม.: อลูมิเนียมชุบผิวสีขาว |
| ความแม่นยำการหยุดหมุนของก้าน (Rod) (ข้อควรระวัง 8) | 0 องศา |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ (□20) (ความจุไฟฟ้า: สูงสุด 1.1A) |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 16384 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(ข้อควรระวัง 8) แสดงมุมกระจัดของทิศทางการหมุนของก้าน (Rod) ตอน Unload
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
สเปคของจาระบีมาตรฐาน หน่วยของน้ำหนักขนย้ายจะเป็น kg
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 1 | 0.325 |
| 50 | 1 | 0.325 |
| 100 | 1 | 0.325 |
| 150 | 1 | 0.325 |
| 200 | 1 | 0.325 |
| 250 | 1 | 0.325 |
| 300 | 1 | 0.325 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 2 | 0.625 |
| 50 | 2 | 0.625 |
| 100 | 2 | 0.625 |
| 150 | 2 | 0.625 |
| 200 | 2 | 0.625 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 4 | 1.25 |
| 25 | 4 | 1.25 |
| 50 | 4 | 1.25 |
| 75 | 4 | 1.25 |
| 100 | 4 | 1.25 |
กรณีที่อุณหภูมิแวดล้อมไม่เกิน 5°C กรุณาใช้ภายในความเร็วด้านล่าง
・ลีด 6: ไม่เกิน 250 มม./วินาที
・ลีด 4: ไม่เกิน 150 มม./วินาที
・ลีด 2: ไม่เกิน 75 มม./วินาที
สเปคจาระบีสำหรับเครื่องจักรผลิตอาหาร หน่วยของน้ำหนักขนย้ายจะเป็น kg
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 1 | 0.325 |
| 50 | 1 | 0.325 |
| 100 | 1 | 0.325 |
| 150 | 1 | 0.325 |
| 200 | 1 | 0.325 |
| 250 | 1 | 0.325 |
| 300 | 1 | 0.325 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 2 | 0.625 |
| 50 | 2 | 0.625 |
| 100 | 2 | 0.625 |
| 150 | 2 | 0.5 |
| 200 | 2 | 0.5 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 4 | 1.25 |
| 25 | 4 | 1.25 |
| 50 | 4 | 1.25 |
| 75 | 4 | 1 |
| 100 | 4 | 1 |
กรณีที่อุณหภูมิแวดล้อมไม่เกิน 15°C กรุณาใช้ภายในความเร็วด้านล่าง
・ลีด 6: ไม่เกิน 200 มม./วินาที
・ลีด 4: ไม่เกิน 100 มม./วินาที
・ลีด 2: ไม่เกิน 75 มม./วินาที
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | 25 - 100 (ทุกๆ 25 มม.) | 100-200 (ทุกๆ 50 มม.) | 250 (มม.) | 300 (มม.) |
|---|---|---|---|---|
| 6 | 300 | 240 | 165 | |
| 4 | 200 | 160 | 110 | |
| 2 | 100 | 80 | 55 | |

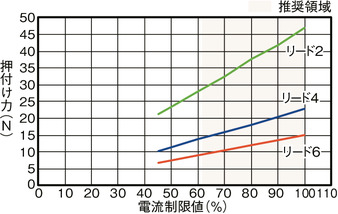

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
ข้อควรระวังในการใช้งานแบบกด

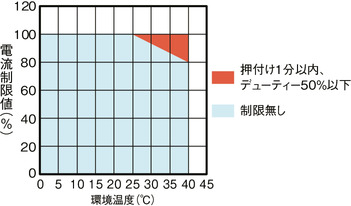

เมื่อใช้งานการกดด้วยแรงขับสูงในสภาพแวดล้อมที่มีอุณหภูมิสูง
กรุณาใช้ผลิตภัณฑ์ภายในเขตขีดจำกัดในกราฟ
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) ความเร็วสูงสุดจะเปลี่ยนไปตามสโตรค โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด] (2) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (3) กระบอกเรเดียลมีการติดตั้งไกด์อยู่ภายใน สำหรับรายละเอียดเกี่ยวกับแรงรัศมีที่กระทำต่อก้าน (Rod) กรุณาดูหน้า 2-91 (4) น้ำหนักสูงสุดที่ขนย้ายได้ในแนวนอนคือในกรณีที่มีการใช้ไกด์ภายนอก (5) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน (6) โปรดระมัดระวังตามรูปแบบการติดตั้ง สำหรับรายละเอียด โปรดดูที่หน้า 1-307 |

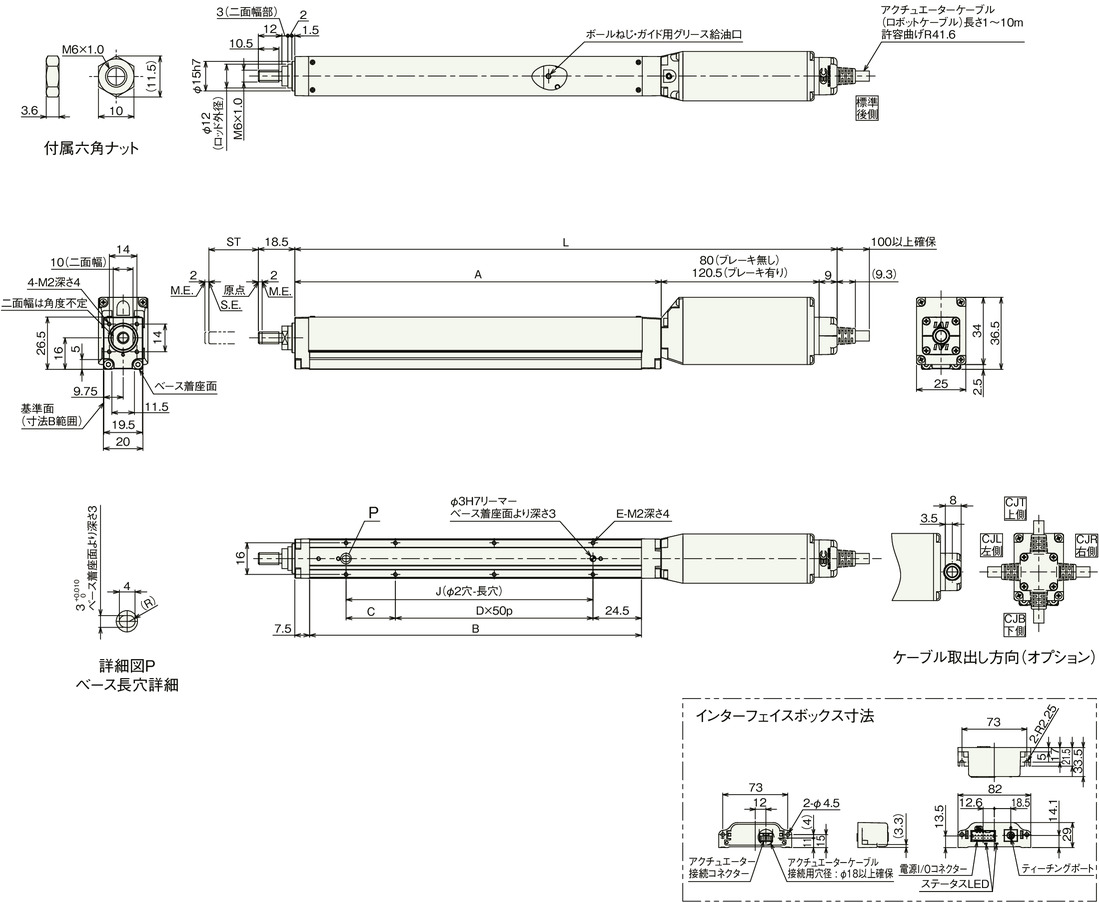

ภาพร่างแสดงขนาด
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(ข้อควรระวัง) กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
(ข้อควรระวัง) รูปด้านล่างคือเมื่อมองจากด้านบนในทิศทางประกอบมอเตอร์ (MOT)
(หมายเหตุ) กรุณายึดเคเบิลให้แน่นเพื่อไม่ให้ส่วนฐานของเคเบิลขยับ
สามารถแยกและเปลี่ยนเคเบิลได้ (ขั้วคอนเนคเตอร์อยู่ภายในเคเบิ้ลบ็อก)
ทิศทางทางออกของเคเบิ้ล (ตัวเลือกเสริม) สามารถเปลี่ยนได้โดยการเปลี่ยนทิศทางของเคเบิ้ลบ็อก
(หมายเหตุ) ไม่สามารถสลับทิศทางได้
ขนาดแยกตามสโตรค
| สโตรค | 25 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|
| L | ไม่มีเบรก | 199.5 | 224.5 | 249.5 | 274.5 | 324.5 | 374.5 | 424.5 | 474.5 |
| มีเบรก | 240 | 265 | 290 | 315 | 365 | 415 | 465 | 515 | |
| A | 110.5 | 135.5 | 160.5 | 185.5 | 235.5 | 285.5 | 335.5 | 385.5 | |
| B | 93 | 118 | 143 | 168 | 218 | 268 | 318 | 368 | |
| C | 0 | 25 | 0 | 25 | 25 | 25 | 25 | 25 | |
| D | 1 | 1 | 2 | 2 | 3 | 4 | 5 | 6 | |
| E | 4 | 6 | 6 | 8 | 10 | 12 | 14 | 16 | |
| J | 50 | 75 | 100 | 125 | 175 | 225 | 275 | 325 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 25 | 50 | 75 | 100 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 0.31 | 0.33 | 0.35 | 0.38 | 0.42 | 0.46 | 0.51 | 0.55 |
| มีเบรก | 0.39 | 0.41 | 0.43 | 0.45 | 0.50 | 0.54 | 0.58 | 0.63 | |

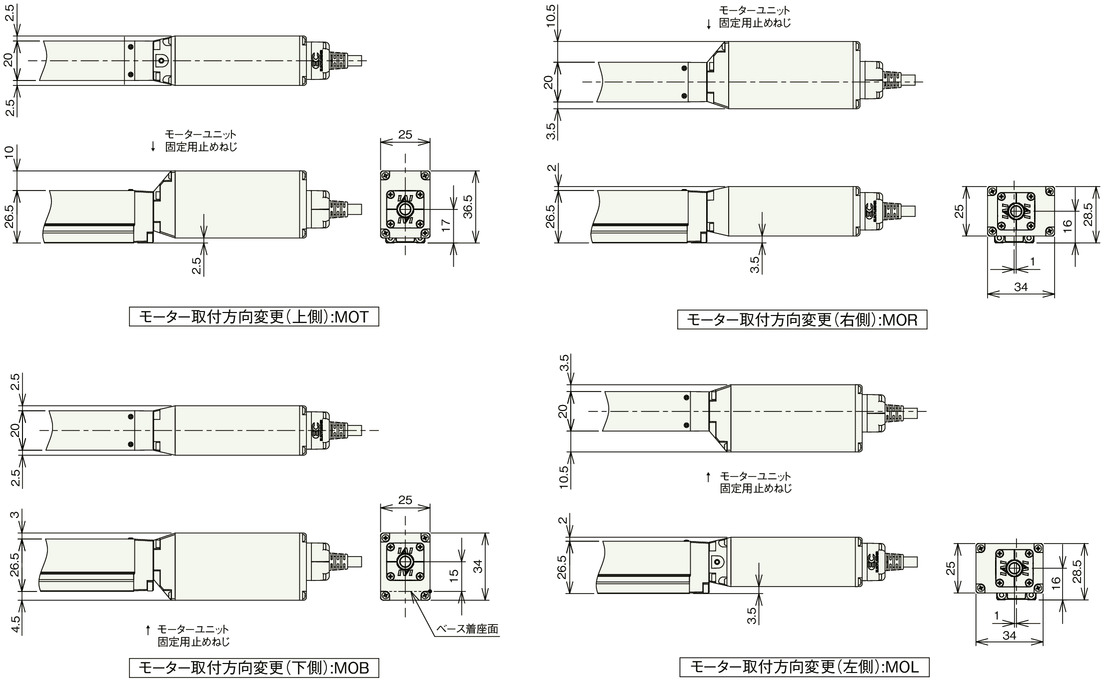

เปลี่ยนทิศทางการติดตั้งมอเตอร์ (อ็อปชั่น)

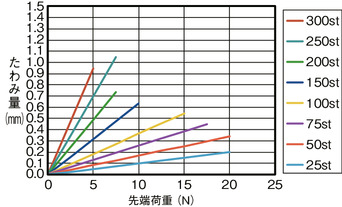

ปริมาณการแอ่นตัวของก้าน (Rod) (ค่าอ้างอิง)
