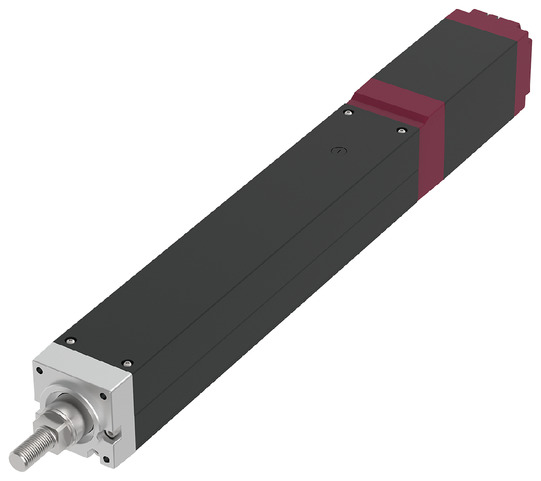

EC-RR8

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	10	5
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	60	100
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	300	150
		ความเร็วต่ำสุด (มม./วินาที)	13	7
		พิกัดความเร็วเร่ง-ลด (G)	0.2	0.1
		ความเร็วเร่ง-ลดสูงสุด (G)	0.2	0.1
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	35	55
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	240	150
		ความเร็วต่ำสุด (มม./วินาที)	13	7
		พิกัดความเร็วเร่ง-ลด (G)	0.2	0.1
		ความเร็วเร่ง-ลดสูงสุด (G)	0.2	0.1
การกด		แรงขับสูงสุด ณ ขณะกด (N)	1000	2000
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	10	10
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	35	55
สโตรค		สโตรคต่ำสุด (มม.)	50	50
		สโตรคสูงสุด (มม.)	700	700
		ระยะ Pitch ของสโตรค (มม.)	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ16 มม. แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
ก้าน (Rod)	วัสดุ φ40 มม.: อลูมิเนียม การชุบด้วยอลูไมต์แบบแข็ง
ความแม่นยำการหยุดหมุนของก้าน (Rod) (ข้อควรระวัง 6)	0 องศา
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	พัลส์มอเตอร์ (□60) (ความจุไฟฟ้า: สูงสุด 6A)
ชนิดเอนโค้ดเดอร์	ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	800 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 6) คือ มุมการกระจัดในทิศทางการหมุนของก้าน (Rod) ตอน Unload

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

Lead 10

ทิศทางติดตั้ง	แนวนอน
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.2
0	60
150	60
180	45
240	40
260	30
300	10

แนวตั้ง

ทิศทางติดตั้ง	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.2
0	35
88	35
100	30
110	28
120	23
130	18
140	15
150	11
160	10
170	8
180	7
190	5
200	4
220	3
240	2

Lead 5

ทิศทางติดตั้ง	แนวนอน
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.1
0	100
45	100
120	100
130	90
140	75
150	60

แนวตั้ง

ทิศทางติดตั้ง	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.1
0	55
35	55
60	50
70	35
90	20
100	15
120	10
150	2

<ข้อควรระวังเมื่อเลือกตัวเลือก "G5" (สเปคจาระบีที่กำหนด)>

กรุณาใช้ภายในความเร็วด้านล่าง

・ลีด 10: ไม่เกิน 260 มม./วินาที

・ลีด 5: ไม่เกิน 140 มม./วินาที

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะ Lead (มม.)	50-350 (ทุกๆ 50 มม.)	400 (มม.)	450 (มม.)	500 (มม.)	550 (มม.)	600 (มม.)	650 (มม.)	700 (มม.)
10	300＜240＞	260＜240＞	220	180	160	120	120	110
5	150	130	110	90	80	70	40	40

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

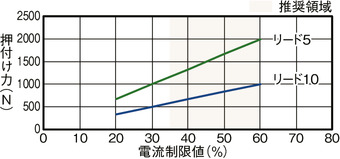

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

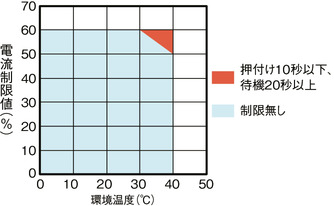

ข้อควรระวังในการใช้งานแบบกด

เมื่อใช้งานการกดด้วยแรงขับสูงในสภาพแวดล้อมที่มีอุณหภูมิสูง

กรุณาใช้ผลิตภัณฑ์ภายในเขตขีดจำกัดในกราฟ

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด สำหรับรายละเอียด
กรุณาดูที่ "ตารางน้ำหนักที่สามารถขนย้ายได้โดยแบ่งตามความเร็ว/ความเร่ง"
(3) กระบอกเรเดียลมีการติดตั้งไกด์อยู่ภายใน สำหรับรายละเอียด
เกี่ยวกับแรงรัศมีที่กระทำต่อก้าน (Rod) กรุณาดูหน้า 2-91
(4) น้ำหนักที่สามารถขนย้ายได้ในแนวราบจะเป็นกรณีที่มีการใช้ไกด์ภายนอกร่วมด้วย
(5) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน
(6) โปรดระมัดระวังตามรูปแบบการติดตั้ง สำหรับรายละเอียด โปรดดูที่หน้า 1-307
(7) เมื่อเชื่อมต่อสเปคการเชื่อมต่อ RCON-EC (ACR) เข้ากับยูนิตเชื่อมต่อ EC (RCON-EC-4) จะมีการจำกัดจำนวนการเชื่อมต่อที่สามารถทำได้ กรุณาดูรายละเอียดหน้า 2-798

กลับหน้าบนสุด

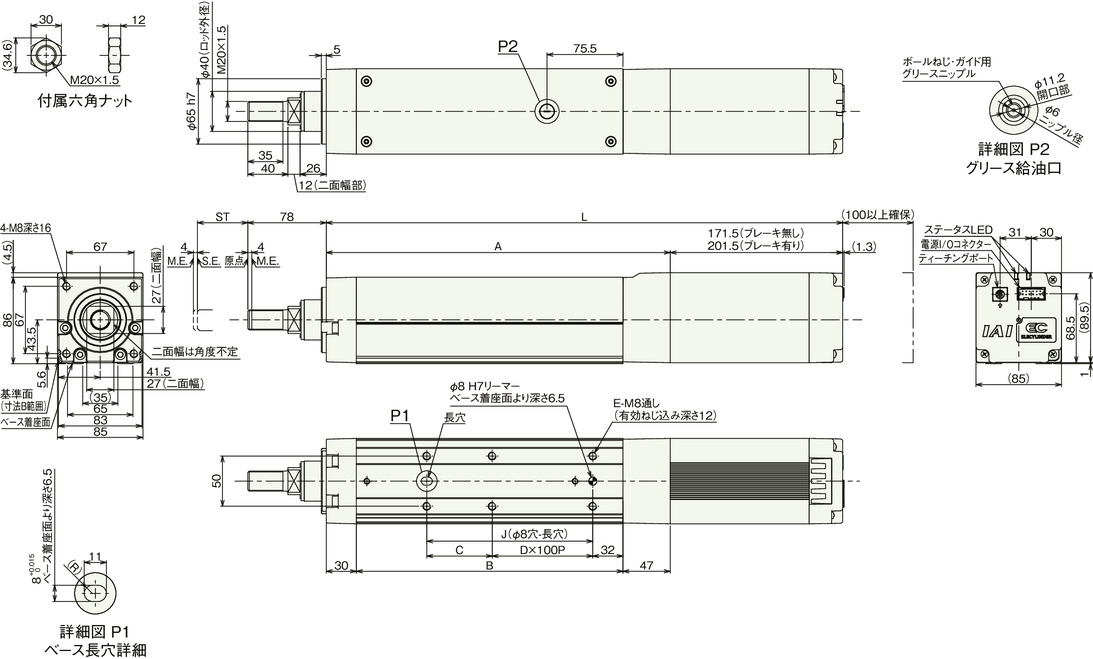

ภาพร่างแสดงขนาด

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

(หมายเหตุ) กรณีที่กลับไปยังจุดเริ่มต้น Rod จะเคลื่อนที่ไปถึง M.E. โปรดระมัดระวังอย่าให้การรบกวนพื้นที่โดยรอบ

(หมายเหตุ) โปรดระวังความยาวของโบลท์เกียวยึด กรณีที่ใช้สกรูยึดด้านหลังของฐาน หากโบลท์ยาว อาจไปรบกวนชิ้นส่วนภายในได้และมีความเป็นไปได้ที่จะทำให้เกิดความผิดปกติในการเสียดสีหรือความเสียหายของชิ้นส่วน

(หมายเหตุ) ไม่สามารถสลับทิศทางได้

ขนาดแยกตามสโตรค

สโตรค		50	100	150	200	250	300	350	400	450	500	550	600	650	700
L	ไม่มีเบรก	463.5	513.5	563.5	613.5	663.5	713.5	763.5	813.5	863.5	913.5	963.5	1013.5	1063.5	1113.5
L	มีเบรก	493.5	543.5	593.5	643.5	693.5	743.5	793.5	843.5	893.5	943.5	993.5	1043.5	1093.5	1143.5
A		292	342	392	442	492	542	592	642	692	742	792	842	892	942
B		215	265	315	365	415	465	515	565	615	665	715	765	815	865
C		115	65	115	65	115	65	115	65	115	65	115	65	115	65
D		0	1	1	2	2	3	3	4	4	5	5	6	6	7
E		4	6	6	8	8	10	10	12	12	14	14	16	16	18
J		115	165	215	265	315	365	415	465	515	565	615	665	715	765

น้ำหนักแยกตามสโตรค

สโตรค		50	100	150	200	250	300	350	400	450	500	550	600	650	700
น้ำหนัก (กก.)	ไม่มีเบรก	6.7	7.2	7.6	8.1	8.6	9.1	9.6	10.1	10.5	11.0	11.5	12.0	12.5	13.0
น้ำหนัก (กก.)	มีเบรก	7.3	7.8	8.2	8.7	9.2	9.7	10.2	10.7	11.1	11.6	12.1	12.6	13.1	13.6

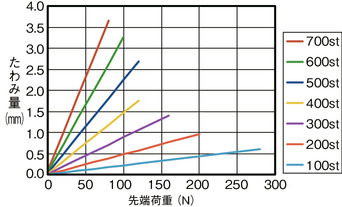

ปริมาณการแอ่นตัวของก้าน (Rod) (ค่าอ้างอิง)

คุณสมบัติ
